Установка противотуманных фар Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Нож канцелярский
  • Элетродрель
  • Коронка для дрели 60 мм
  • Сверло 5 мм
  • Отвертка крестовая средняя

Детали и расходники:

  • Комлект противотуманных фар (Lada Kalina)
  • Монтажный набор для установки ПТФ
  • Изолента
  • Набор крепежей для проводки
  • Саморезы для крепления ПТФ к бамперу (6 шт.)
  • Герметик

Примечания:

В данной статье кратко описывается возможность дооборудования автомобиля Lada Granta противотуманных фарами от автомобиля Lada Kalina.

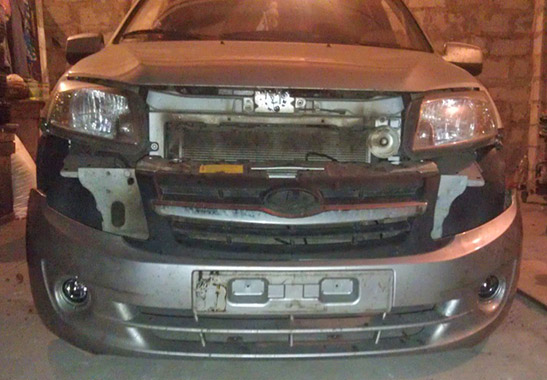

Автомобиль до установки противотуманных фар ВАЗ 2190 2191 Lada Granta

Автомобиль до установки противотуманных фар

1. Отключите клемму "минус" от аккумулятора.

2. Снимите передние подкрылки (если установлены родные подкрылки, то можно снять только левую сторону). Подробно процесс снятия подкрылков описан в этой статье.

3. Снимите передний бампер, как описано в этой статье.

Снятый передний бампер ВАЗ 2190 2191 Lada Granta

4. В бампере, в местах подготовленных под установку противотуманока, необходимо аккуратно вырезать отверстия под противотуманные фары. Просверлить сверлом отверстие, а затем коронкой вырезать отверстие в 60 мм. Далее, все остальное нужно обрезать канцелярским ножом.

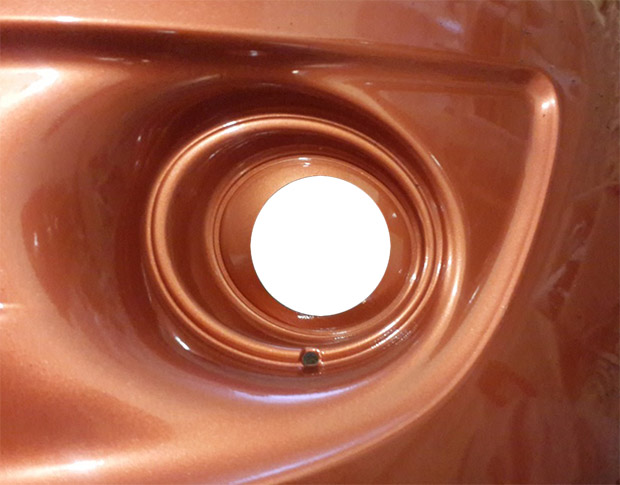

Вырезанное коронкой отверстие в бампере под противотуманные фары ВАЗ 2190 2191 Lada Granta

Предупреждение:

Ножом нужно вырезать именно по внутреннему канту овала (меньший диаметр). Отверстие получится вырезанным в черновом варианте, готовом для последующей обработки.

Всю эту процедуру можно проделать канцелярским ножом, но так может выйти менее аккуратно. В конце, кромки можно обработать дрелью с зенковкой, либо зпшлифовать наждачной бумагой.

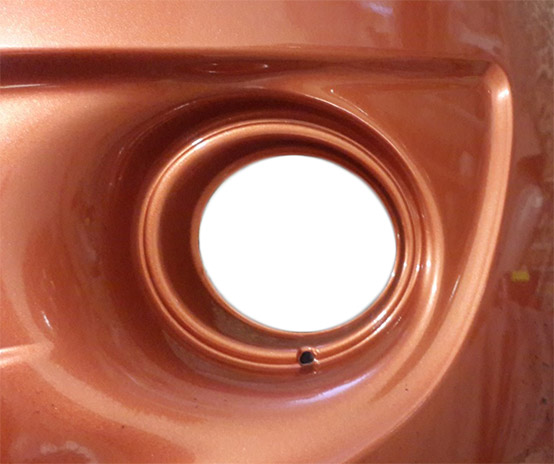

Окончательно вырезанное и обработанное отверстие в бампере под противотуманные фары ВАЗ 2190 2191 Lada Granta

Окончательно вырезанное и обработанное отверстие

6. Установите фару в отверстие и закрепите ее саморезами.

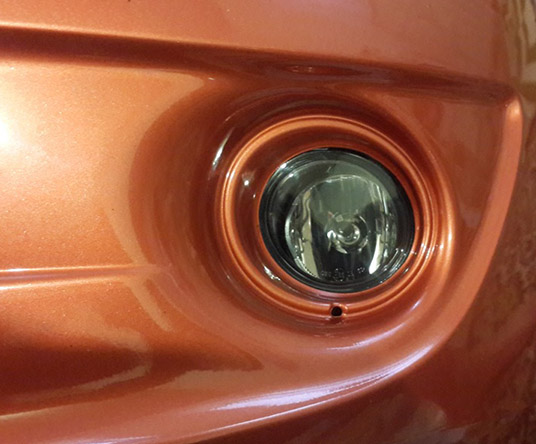

Установленная противотуманная фара ВАЗ 2190 2191 Lada Granta

7. Для лучшей герметизации стыков, рекомендуется промазать их герметиком.

Герментизация стыков противотуманной фары и бампера ВАЗ 2190 2191 Lada Granta

8. Уложите проводку от фар к кнопке включения. Питание кнопки можно взять от габаритных огней, либо от зажигания. Питание на реле берется рядом с аккумулятором. После реле, в силовые провода на ПТФ врезаются гнезда предохранителей.

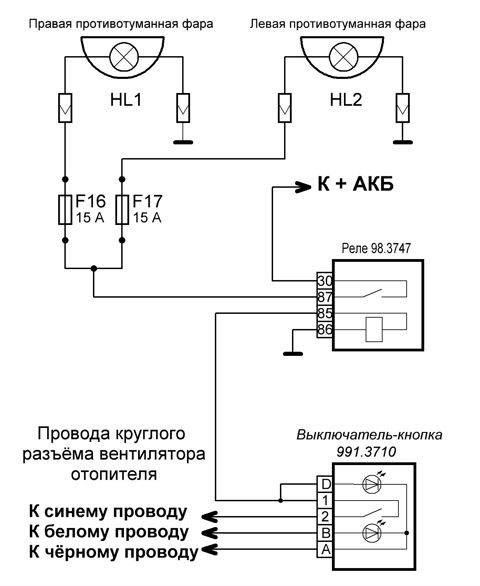

Возможная схема подключения ПТФ через отдельную кнопку ВАЗ 2190 2191 Lada Granta

Возможная схема подключения ПТФ через отдельную кнопку.

9. Соберите все детали в обратном порядке.

8. Подключите аккумулятор, проверьте работоспособность фар и отрегулируйте их.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
  • Описания ремонта
