Снятие вакуумного усилителя тормозов, проверка и замена обратного клапана Lada Granta

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка на 13 мм
  • Отвертка плоская средняя
  • Резиновая груша

​Детали и расходники:

  • Герметик
  • Обратный клапан вакуумного усилителя
  • Уплотнительная втулка обратного клапана (при необходимости)

Примечания:

Вакуумный усилитель тормозов снимайте для замены в случае выхода его из строя.

Снятие вакуумного усилителя

1. Отсоедините колодку проводов от датчика уровня жидкости.

Размещение колодки проводов датчика уровня тормозной жидкости Лада Гранта (ВАЗ 2190)

2. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов, как описано в этой статье.

Примечание:

Чтобы воздух не попал в гидропривод тормозной системы, тормозные трубки от главного тормозного цилиндра не отсоединяйте.

3. Осторожно изгибая тормозные трубки, снимите со шпилек вакуумного усилителя главный тормозной цилиндр (в сборе с бачком) и отведите в сторону.

Снятие главного тормозного цилиндра с бачком из Лада Гранта (ВАЗ 2190)

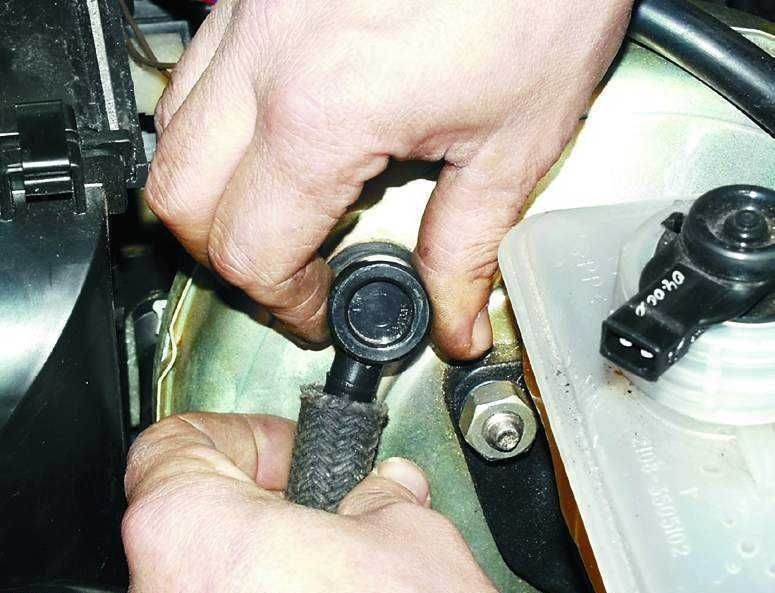

4. Снимите вакуумный шланг со штуцера обратного клапана усилителя.

Снятие вакуумного шланга со штуцера обратного клапана усилителя Лада Гранта (ВАЗ 2190)

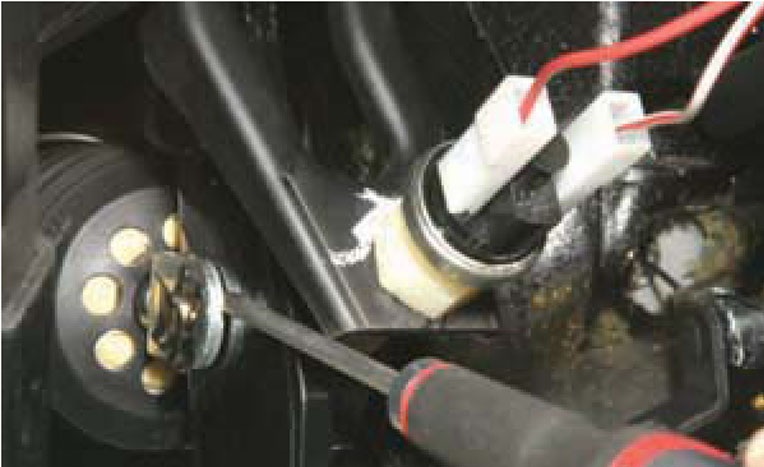

5. В салоне автомобиля под панелью приборов подденьте отверткой стопорную скобу пальца крепления толкателя вакуумного усилителя к тормохной педали.

Стопорная скоба пальца крепления толкателя вакуумного усилителя к тормозной педали Лада Гранта (ВАЗ 2190)

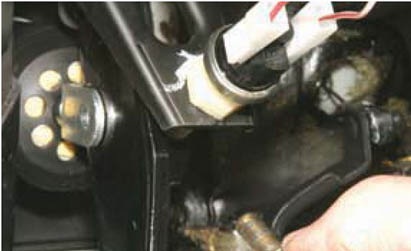

6. Снимите стопорную скобу и выньте палец крепления толкателя к педали.

Снятие пальца крепления толкателя педали тормоза Лада Гранта (ВАЗ 2190)

7. Головкой на 13 мм отверните две гайки крепления усилителя к кронштейну педального узла.

Размещение гаек крепления вакуумного усилителя к педальному узлу Лада Гранта (ВАЗ 2190)

8. Выведите толкатель усилителя из отверстия щитка передка и извлеките вакуумный усилитель из моторного отсека.

Снятие вакуумного усилителя из моторного толкателя Лада Гранта (ВАЗ 2190)

9. Установите вакуумный усилитель в обратной последовательности.

Примечание:

Перед установкой нанесите герметик на поверхность усилителя, прилегающую к щитку передка.

Проверка и замена обратного клапана вакуумного усилителя

Примечание:

Замену обратного клапана вакуумного усилителя или его уплотнительной втулки проводите без демонтажа усилителя.

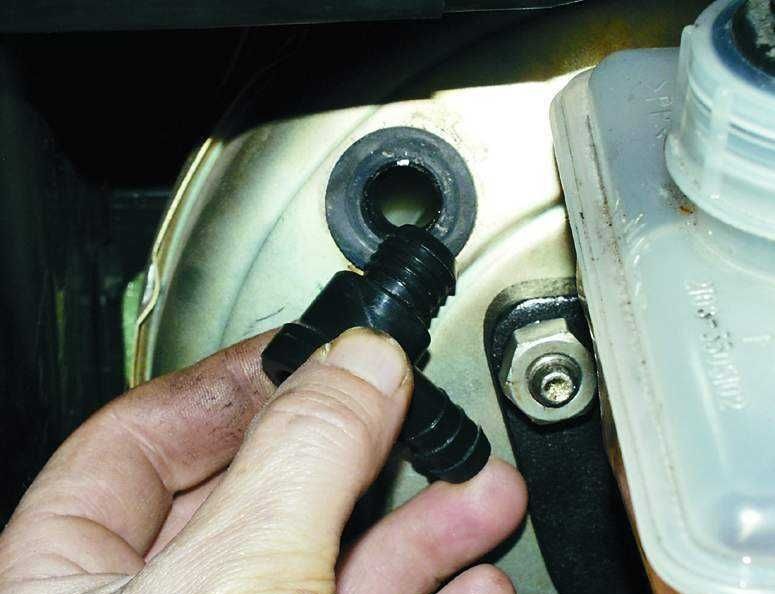

1. Сняв вакуумный шланг со штуцера клапана, выньте клапан из отверстия усилителя.

Снятие обратного клапана вакуумного усилителя Лада Гранта (ВАЗ 2190)

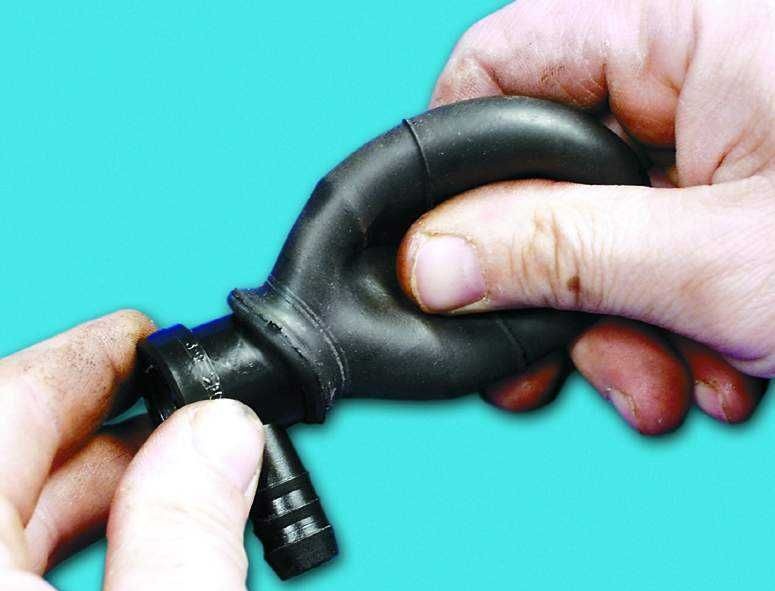

2. Наденьте на штуцер, которым обратный клапан вставлен в вакуумный усилитель, резиновую грушу и сожмите ее. При этом воздух должен выйти через обратный клапан.

Проверка исправности обратного клапана усилителя тормозов Лада Гранта (ВАЗ 2190)

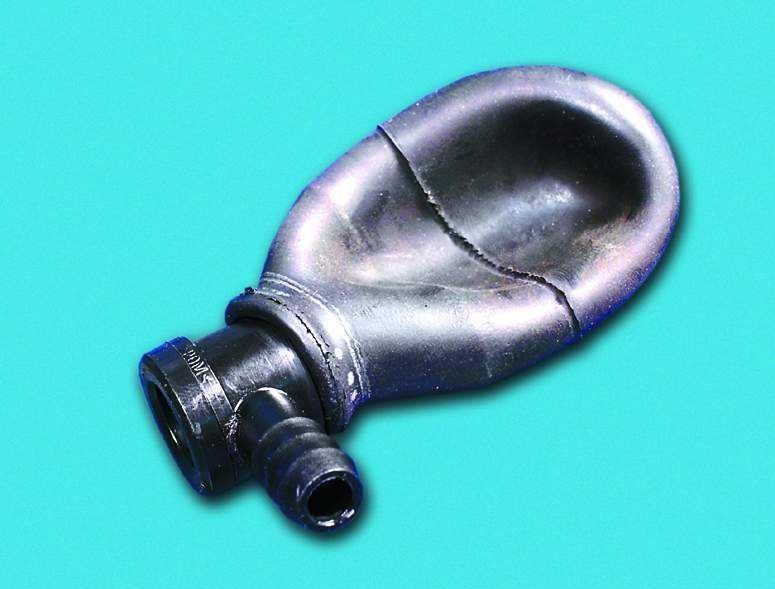

3. Отпустите грушу. Если она осталась в сжатом состоянии, значит, обратный клапан исправен. В противном случае замените в вакуумном усилителе обратный клапан.

Проверка исправности обратного клапана усилителя тормозов Лада Гранта (ВАЗ 2190)

Примечание:

При отсутствии груши можно продуть обратный клапан ртом.

4. Выньте уплотнительную втулку из отверстия вакуумного усилителя. При наличии на втулке повреждений в виде разрывов и трещин или при потере эластичности втулки ее необходимо заменить.

Снятие уплотнительной втулки обратного клапана вакуумного усилителя Лада Гранта (ВАЗ 2190)

Примечание:

При наличии на втулке повреждений в виде разрывов и трещин или при потере эластичности втулки ее необходимо заменить.

В статье не хватает:

  • Фото деталей и расходников
  • Качественных фото ремонта
