Инструменты:
- Гаечный ключ накидной прямой 13 мм
- Отвертка крестовая средняя
Детали и расходники:
- Новые втулки оси рычага переключения передач
- Консистентная смазка
Примечания:
Снятие втулок оси рычага переключения передач на автомобиле Лада Гранта производят для их замены в случае сильной выработки на их поверхности, что приводит к увеличению зазора и появлению люфта в рычаге.
Замена данных втулок производится из салона автомобиля Лада Гранта.

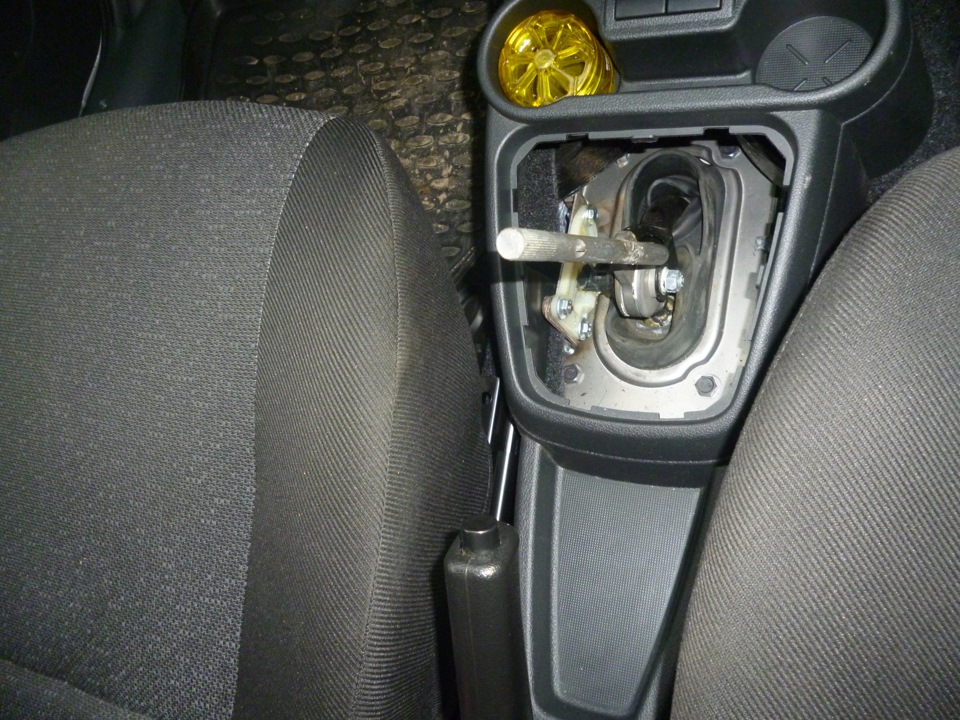

1. В салоне автомобиля, для визуального контроля положения рычага переключения передач, снимите декоративную облицовку тоннеля пола и приподнимите чехол вверх по рычагу.

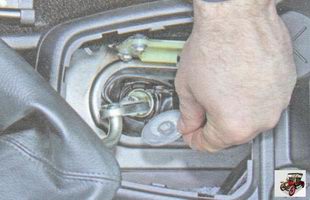

2. Накидным ключом на тринадцать выкрутите гайку крепления оси рычага переключения передач.

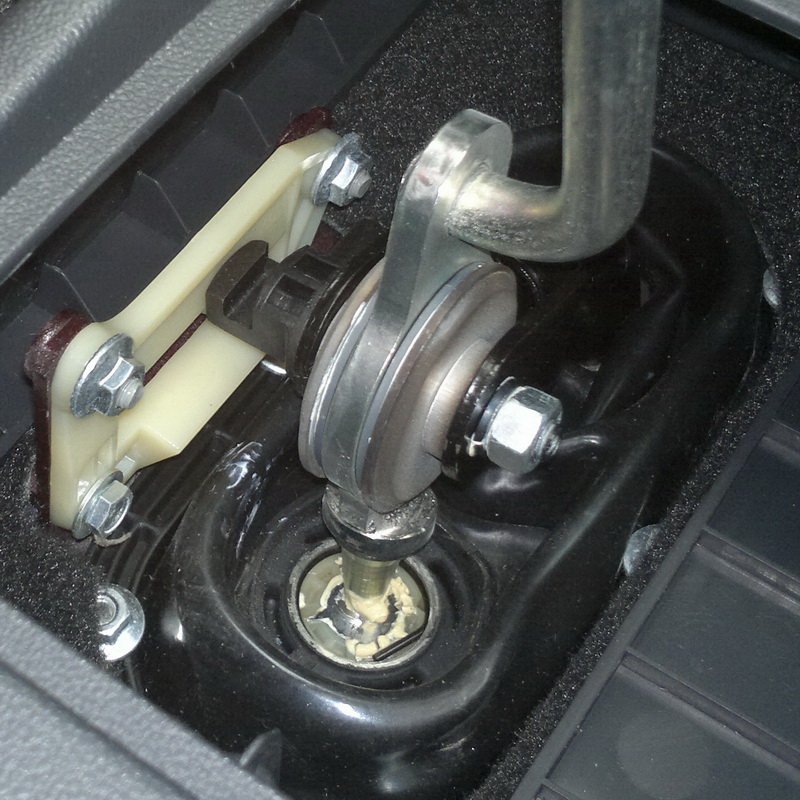

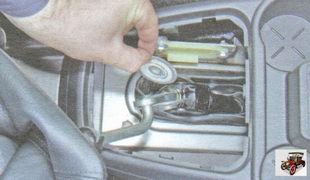

3. Достаньте ось вместе с упором, отжав рычаг в сторону, чтобы он не мешал.
4. Достаньте рычаг из вилки тяги и снимите левую и правую дистанционные втулки.

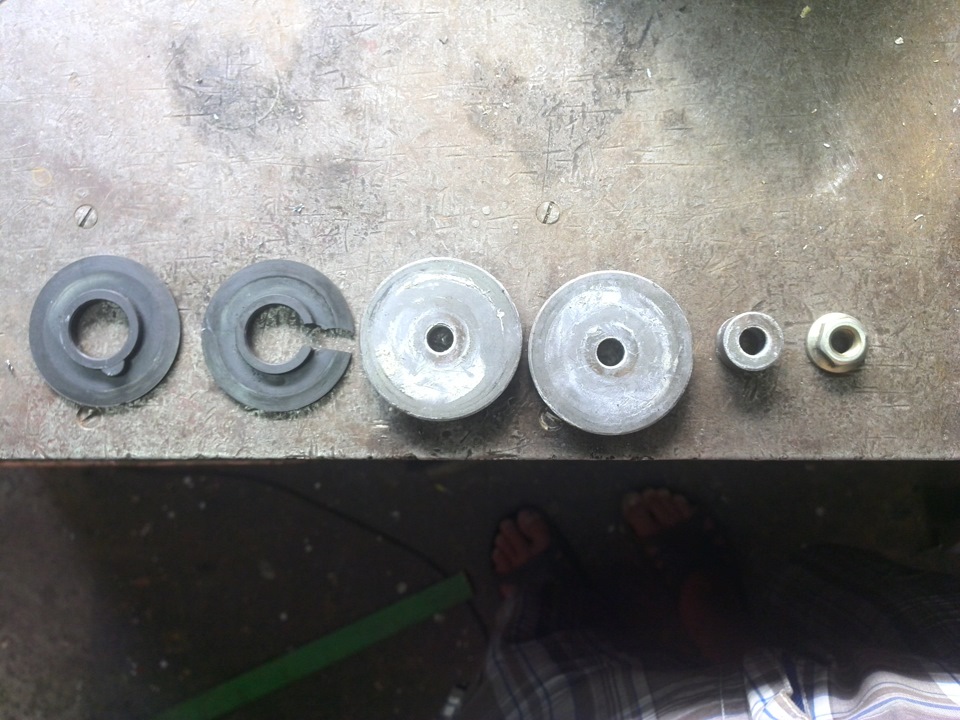

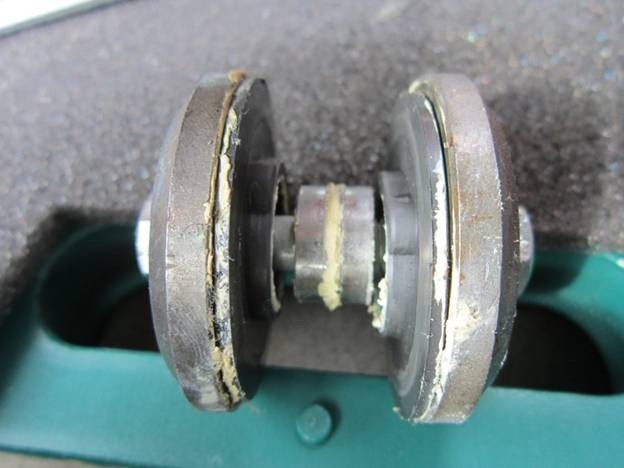

5. Снимите левую и правую втулки и упорную шайбу.
6. Замените изношенные или сломанные втулки рычага переключения передач.
7. Установите на автомобиль Лада Гранта ВАЗ 2190 все детали в порядке, обратном снятию, предварительно смазав втулки оси рычага переключения передач консистентной смазкой.
Примечание:

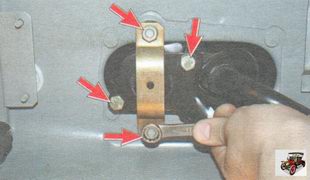

Чтобы получить возможность сдвинуть рычаг переключения передач в сторону дальше, снимите снизу автомобиля Лада Гранта ВАЗ 2190 защитную пластину, отвернув две гайки ее крепления, и выверните два болта крепления реактивной тяги.
8. После установки оси рычага переключения передач верните на место реактивную тягу и отрегулируйте привод механизма переключения передач, как описано здесь.
