Система охлаждения. Описание конструкции Lada Granta

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашек охлаждения головки и блока цилиндров, термостата, радиатора с электрическим вентилятором, соединительных шлангов и подводящей трубы насоса. К системе охлаждения подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через заливную горловину расширительного бачка.

Система охлаждения:

1 – расширительный бачок;

2 – пароотводящий шланг радиатора системы охлаждения;

3 – отводящий шланг радиатора системы охлаждения;

4 – датчик температуры охлаждающей жидкости;

5 – корпус термостата;

6 – вентилятор;

7 – головка блока цилиндров;

8 – радиатор системы охлаждения;

9 – подводящий шланг радиатора системы охлаждения;

10 – насос охлаждающей жидкости;

11 – блок цилиндров;

12 – подводящая труба насоса;

13 – отводящий шланг радиатора отопителя;

14 – радиатор отопителя;

15 – подводящий шланг радиатора отопителя;

16 – наливной шланг.

Элементы системы охлаждения:

1 – вентилятор;

2 – радиатор системы охлаждения;

3 – подводящий шланг радиатора системы охлаждения;

4 – корпус термостата;

5 – датчик температуры охлаждающей жидкости;

6 – крышка термостата;

7 – головка блока цилиндров;

8 – подводящая труба насоса;

9 – блок цилиндров;

10 – насос охлаждающей жидкости;

11 – отводящий шланг радиатора отопителя;

12 – подводящий шланг радиатора отопителя;

13 – отводящий шланг радиатора системы охлаждения;

14 – наливной шланг.

Расширительный бачок закреплен в моторном отсеке рядом с левой чашкой амортизаторной стойки. Бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости в бачке. Бачок служит для поддержания постоянного уровня охлаждающей жидкости в системе охлаждения. При нагревании жидкость в системе охлаждения расширяется, и часть ее вытесняется в расширительный бачок. По мере остывания двигателя жидкость из бачка перетекает в систему охлаждения

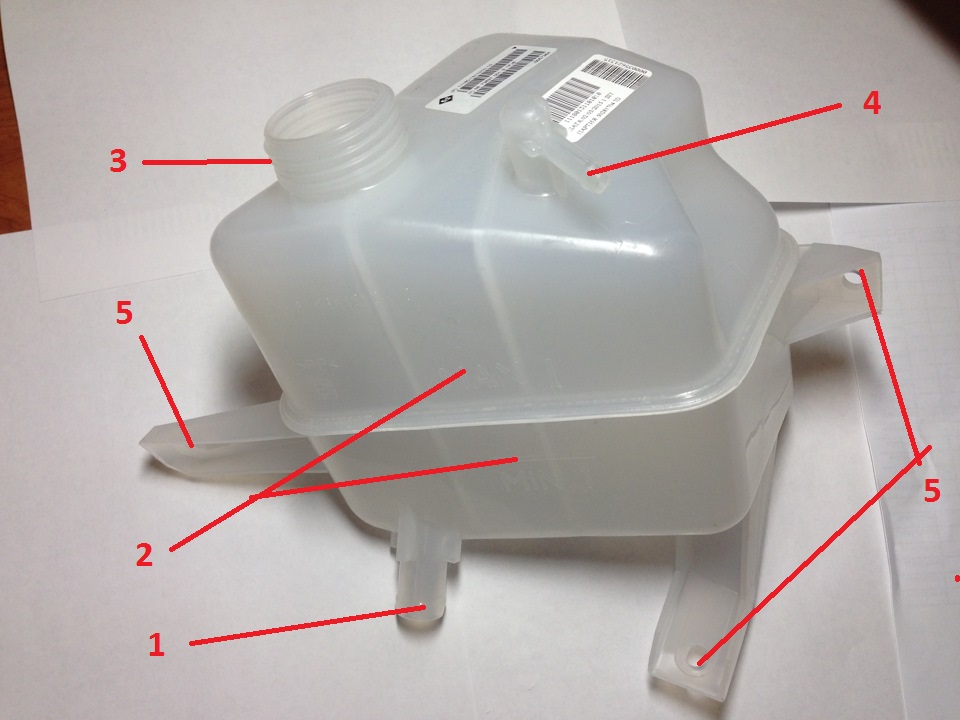

Элементы расширительного бачка:

1 – штуцер наливного шланга;

2 – метки минимального и максимального уровней жидкости;

3 – пробка заливной горловины;

4 – штуцер пароотводящего шланга;

5 – кронштейны крепления бачка.

Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в пробке расширительного бачка.

Выпускной клапан поддерживает повышенное (1,1 бар), по сравнению с атмосферным, давление в системе на горячем двигателе. За счет этого повышается температура кипения жидкости, и уменьшаются паровые потери.

Впускной клапан открывается при понижении давления в системе относительно атмосферного (на 0,03–0,13 бар) на остывающем двигателе.

При утере пробки заливной горловины нельзя заменять ее герметичной пробкой без клапанов.

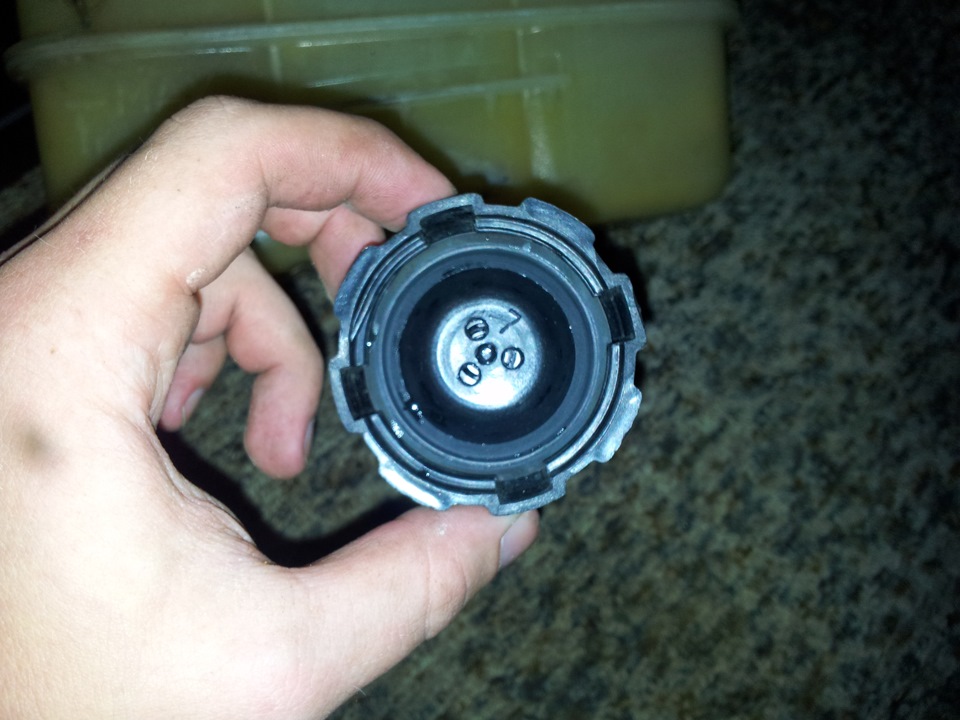

Пробка расширительного бачка.

Циркуляцию жидкости в системе охлаждения обеспечивает лопастной насос центробежного типа, крыльчатка которого приводится во вращение зубчатым ремнем привода ГРМ от шкива коленчатого вала. Насос крепится к блоку цилиндров справа.

В корпусе насосе установлен валик, который вращается в закрытом подшипнике, не нуждающемся в пополнении смазки. На концы валика напрессованы зубчатый шкив и крыльчатка. Уплотнение валика обеспечивается сальником насоса.

В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе из строя уплотнения насоса. При обнаружении течи жидкости заменяем насос в сборе. Насос прокачивает охлаждающую жидкость через рубашки охлаждения блока и головки блока цилиндров двигателя.

Элементы насоса охлаждающей жидкости:

1– валик насоса;

2 – зубчатый шкив;

3 – корпус насоса;

4 – контрольное отверстие;

5 – крыльчатка.

Далее жидкость поступает в корпус термостата, закрепленный на левом торце головки блока цилиндров.

В корпусе установлен термостат, который способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор. Патрубок корпуса термостата соединяется шлангом с верхним патрубком радиатора системы охлаждения, а патрубок крышки термостата – с верхним патрубком радиатора отопителя.

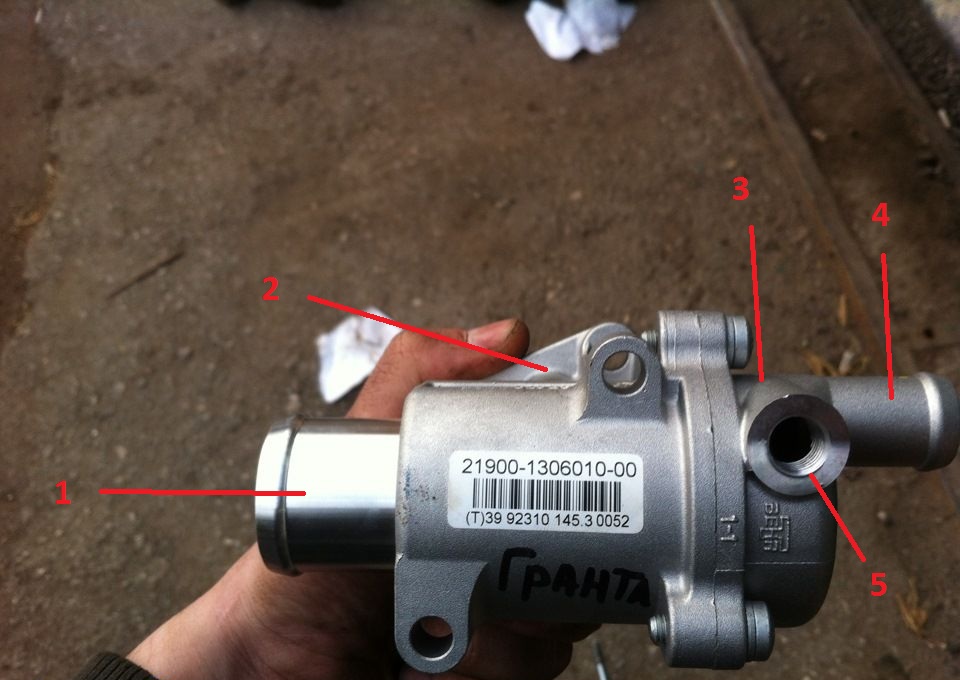

Элементы корпуса термостата:

1 – патрубок для соединения с подводящим шлангом радиатора системы охлаждения;

2 – корпус;

3 – крышка;

4 – патрубок для соединения с подводящим шлангом радиатора отопителя;

5 – отверстие для датчика температуры охлаждающей жидкости.

Термостат состоит из металлического баллона с термочувствительным наполнителем, пружины и ее фиксирующей пластины. Шток баллона входит в гнездо корпуса термостата. В закрытом положении термостата (на непрогретом двигателе) его пружина, опираясь на фиксирующую пластину, прижимает тарелку баллона к седлу отверстия в корпусе, закрывая канал между корпусом и крышкой термостата. В результате перекрывается поток охлаждающей жидкости через радиатор системы охлаждения.

При этом вся жидкость циркулирует по малому кругу системы охлаждения: насос, рубашки охлаждения блока цилиндров и головки блока, корпус и крышка термостата, радиатор отопителя, пароотводящий шланг радиатора системы охлаждения, расширительный бачок, подводящая труба насоса. При достижении температуры охлаждающей жидкости (85±2) °C наполнитель баллона термостата начинает расплавляться и увеличивает свой объем, выталкивая шток из баллона термостата. При этом тарелка баллона отходит от седла, и жидкость начинает циркулировать по большому кругу, включающему в себя насос, рубашки охлаждения блока цилиндров и головки блока, корпус и крышка термостата, радиатор системы охлаждения, пароотводящий шланг радиатора системы охлаждения, расширительный бачок, радиатор отопителя, подводящая труба насоса. При достижении охлаждающей жидкостью температуры (100±2) °C клапан термостата полностью открывается.

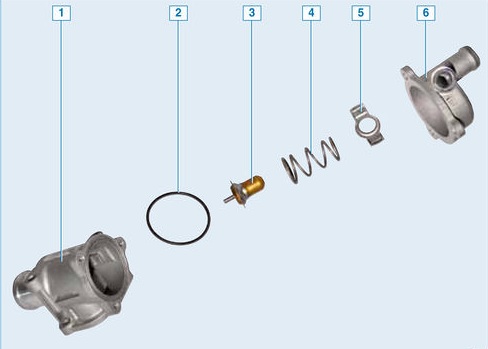

Элементы термостата:

1 – корпус;

2 – уплотнительное кольцо;

3 – баллон;

4 – пружина;

5 – фиксирующая пластина;

6 – крышка.

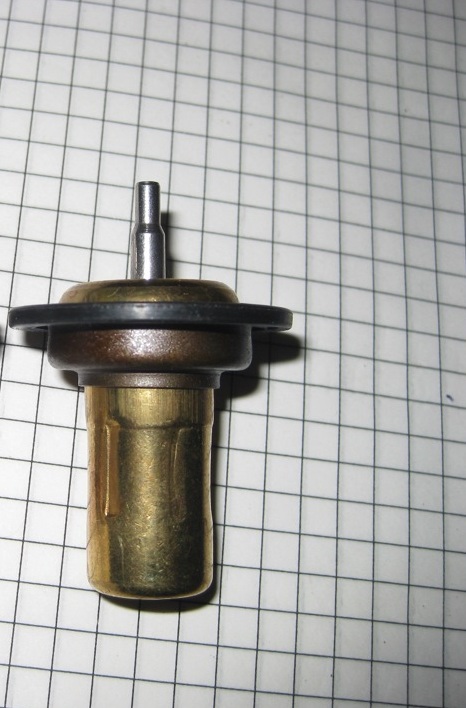

Баллон термостата.

Датчик температуры охлаждающей жидкости, установленный в крышке термостата, выдает информацию контроллеру системы управления двигателем.

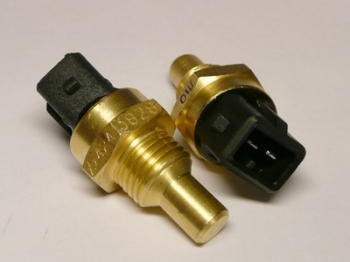

Датчик температуры охлаждающей жидкости.

Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками (расположенными в один ряд) с охлаждающими пластинами, Жидкость поступает в радиатор через верхний патрубок правого бачка, а отводится из радиатора через нижний патрубок левого бачка. Сверху левого бачка радиатора расположен штуцер пароотводящего шланга. В нижней части правого бачка находится сливное отверстие, закрытое пробкой.

Элементы радиатора системы охлаждения:

1 – штуцер пароотводящего шланга;

2 – патрубок подводящего шланга;

3 – правый бачок;

4 – пробка сливного отверстия;

5 – подушка нижнего крепления радиатора;

6 – патрубок отводящего шланга;

7 – левый бачок.

К радиатору крепится пластмассовый кожух с электрическим вентилятором. Вентилятор предназначен для обдува радиатора, когда нет или не хватает встречного потока воздуха для поддержания нормального теплового режима двигателя. Вентилятор включается через реле по сигналу контроллера системы управления двигателем.

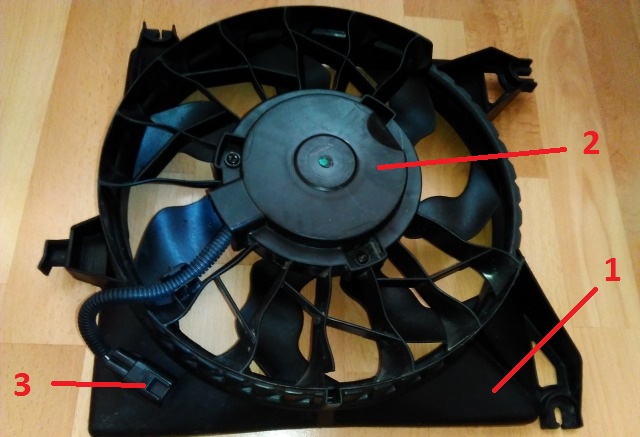

Вентилятор с кожухом в сборе:

1 – кожух вентилятора;

2 – крыльчатка вентилятора с электродвигателем;

3 – колодка проводов электродвигателя.

В статье не хватает:

• Качественных фото ремонта
