Снятие датчика положения коленчатого вала Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Тестер

Детали и расходники:

  • Датчик положения коленчатого вала (при необходимости)

Примечания:

При неисправности датчика положения коленчатого вала или его цепей двигатель не пускается и не работает.
Снимаем датчик для проверки или замены, а также при демонтаже шкива привода генератора и масляного насоса.
Демонтировать датчик можно в моторном отсеке сверху, но для наглядности операции показываем снизу автомобиля.

1. При выключенном зажигании отожмите фиксатор колодки жгута проводов и отсоедините колодку от разъема датчика.

Отсоединение колодки проводов от разъема датчика положения коленчатого вала Лада Гранта (ВАЗ 2190)

2. Для проверки исправности цепей датчика подсоедините щупы тестера к одному из двух выводов колодки жгута проводов и «массе» двигателя.​ При включенном зажигании и неподвижном коленчатом вале тестер должен зафиксировать напряжение около 2,5 В.

Проверка исправности цепей датчика положения коленчатого вала Лада Гранта (ВАЗ 2190)

Примечание:

Аналогичное напряжение должно быть между другим выводом колодки жгута проводов и «массой» двигателя.
Если значения напряжений не соответствуют норме, проверьте исправность цепей (обрыв и замыкание на «массу») между выводом «1» колодки жгута проводов датчика и выводом «В1» колодки (коричневого цвета) жгута проводов контроллера, а также между выводом «2» колодки жгута проводов датчика и выводом «А1» колодки жгута проводов контроллера. При несоответствии значений напряжения и исправных цепях – неисправен контроллер.

3. Для проверки датчика его необходимо снять. Для этого головкой на 10 мм отверните болт крепления датчика и выньте его из отверстия прилива крышки масляного насоса.

Откручивание болта крепления датчика положения коленчатого вала Лада Гранта (ВАЗ 2190)

Снятие датчика положения коленчатого вала из двигателя Лада Гранта (ВАЗ 2190)

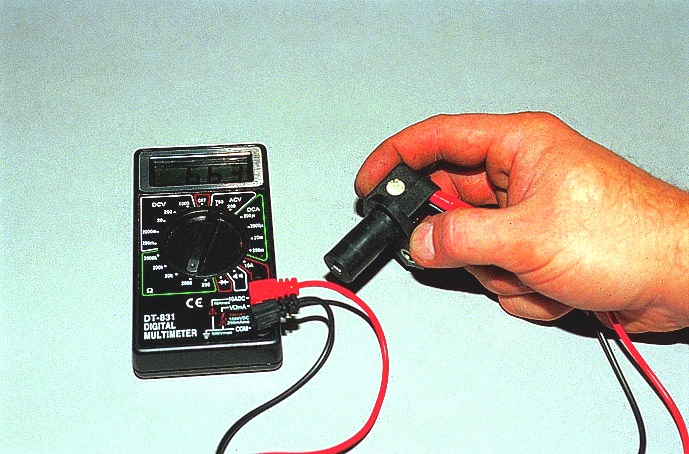

4. Подключив щупы тестера к выводам датчика, измерьте сопротивление его обмотки. Оно должно быть равным 650-750 Ом.

Измерение сопротивления обмотки датчика положения коленчатого вала Лада Гранта (ВАЗ 2190)

5. Переключите тестер в режим измерения напряжения и несколько раз поднесите к торцу датчика стальной стержень. При исправном датчике положения коленчатого вала прибор должен зафиксировать скачки напряжения.

Проверка исправности датчика положения коленчатого вала Лада Гранта (ВАЗ 2190)

6. Установите датчик положения коленчатого вала в обратной последовательности.

Источник: carpedia.club
