Снятие очистителя ветрового стекла Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Гаечный ключ накидной прямой на 13 мм
• Ключ трещоточный
• Головка на 10 мм
• Головка на 13 мм
• Головка с насадкой Torx T-20
• Отвертка плоская малая
• Маркер
• Узкогубцы изогнутые

Примечание:

Работу проводите при замене вышедших из строя мотор-редуктора и тяг трапеции очистителя ветрового стекла.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимите правую облицовку ветрового стекла, как описано здесь.

3. Маркером пометьте положение щеток очистителя на ветровом стекле.

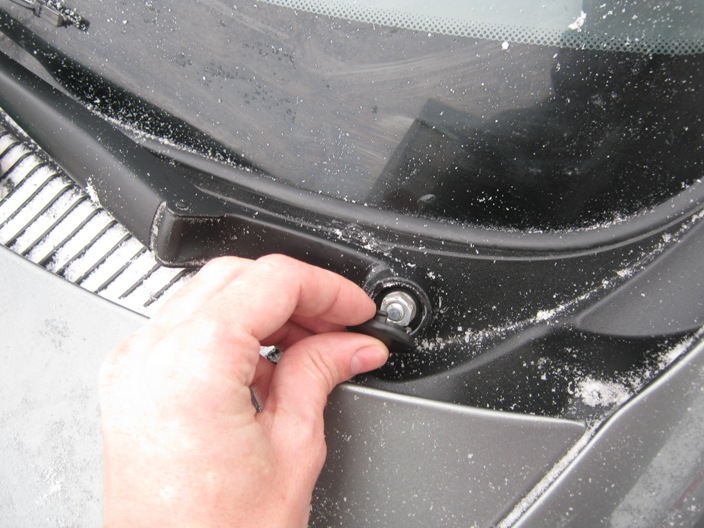

4. Отверткой подденьте декоративный колпачок и снимите его с рычага щетки.

5. Головкой на 13 мм отверните гайку крепления рычага щетки.

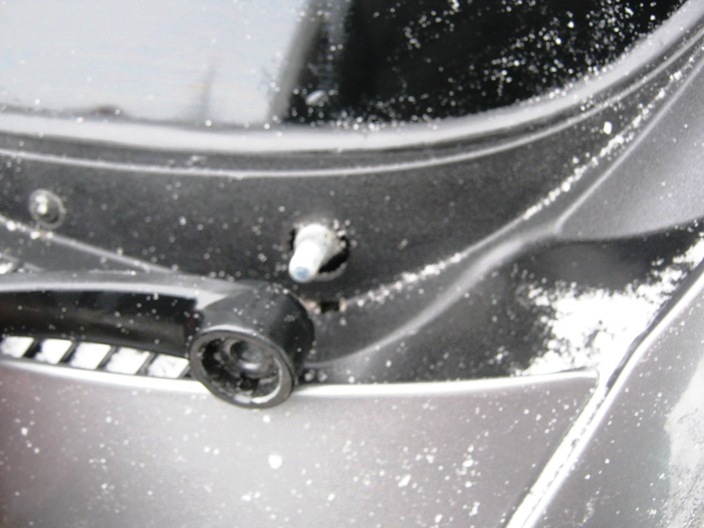

6. Снимите с вала шайбу и рычаг вместе со щеткой.

7. Аналогично снимите второй рычаг со щеткой.

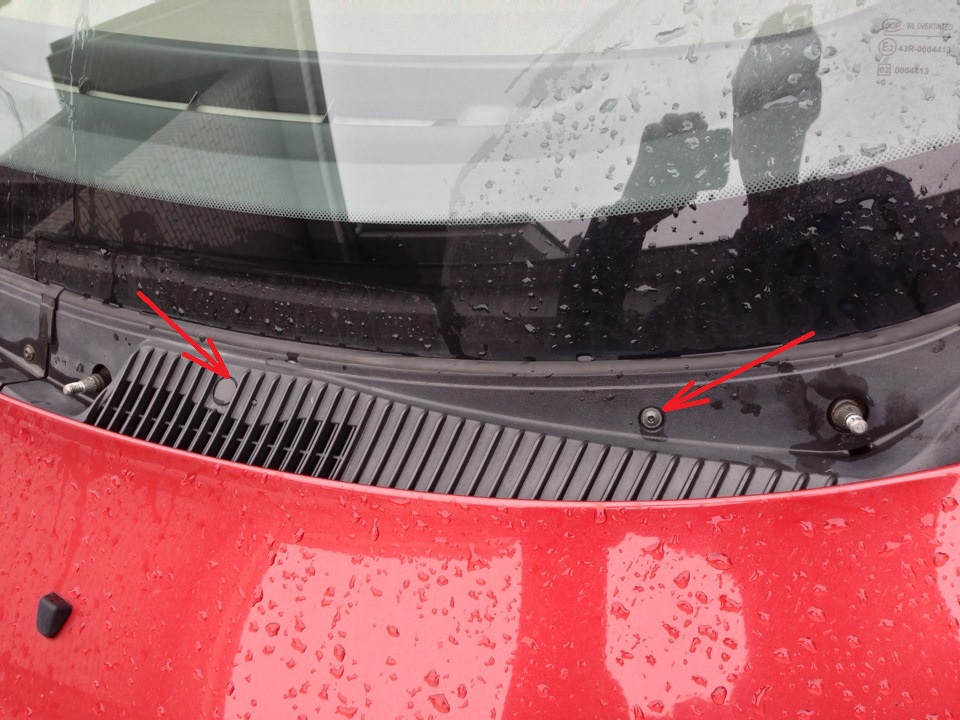

8. Головкой с насадкой Torx T-20 отверните два самореза крепления левой облицовки.

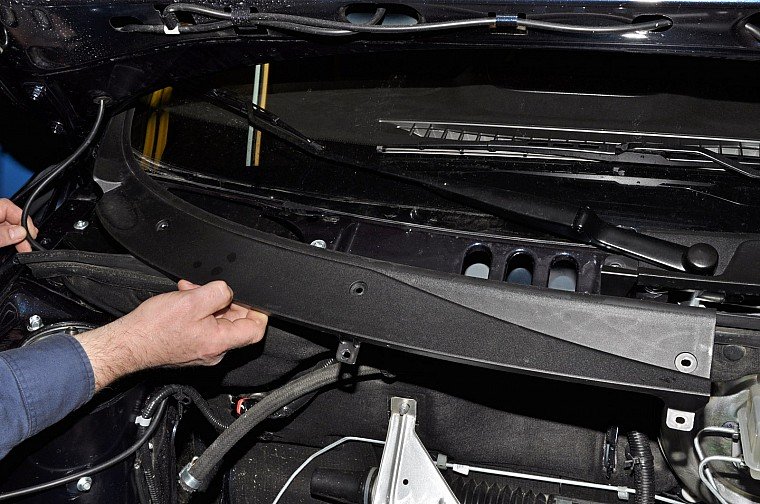

9. Снимите левую облицовку ветрового стекла.

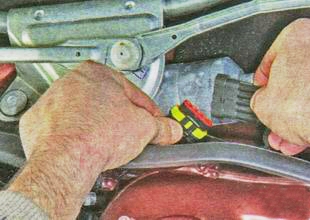

10. Отжав фиксатор колодки, отсоедините колодку проводов мотор-редуктора от колодки жгута проводов панели приборов.

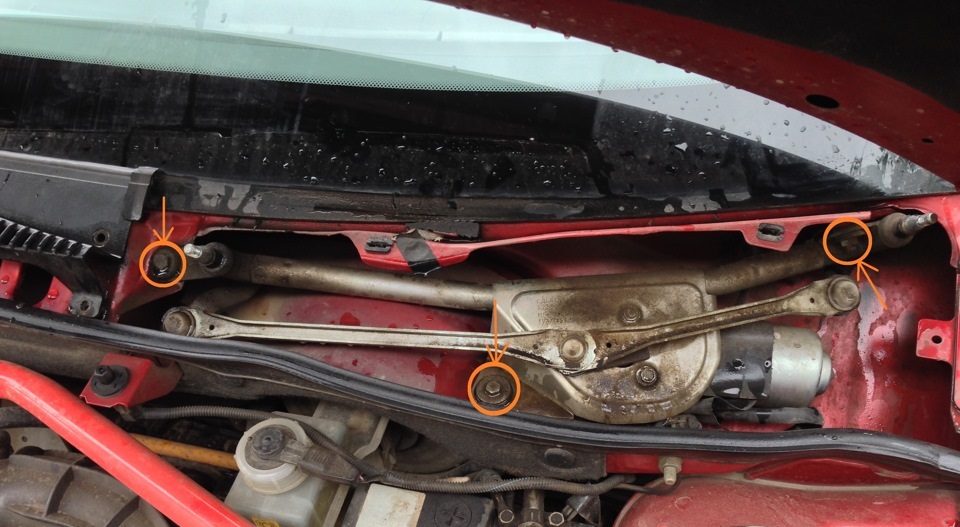

11. Отверните гайку и два болта крепления очистителя, использовав для этого головку на 10 мм.

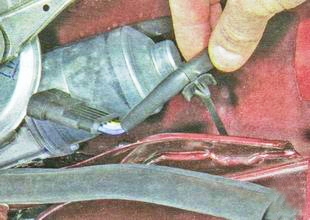

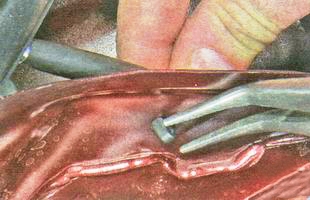

12. Сожмите усики держателя жгута проводов стеклоочистителя и отсоедините держатель от короба воздухопритока.

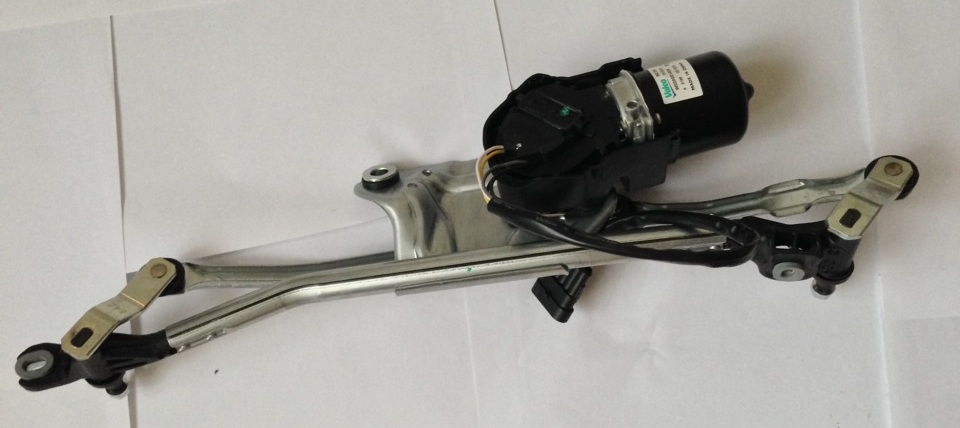

13. Выньте очиститель ветрового стекла из отсека.

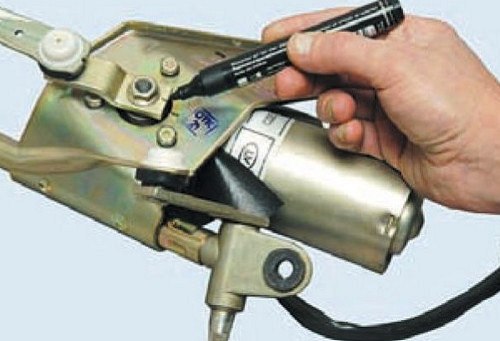

14. Маркером пометьте положение кривошипа относительно вала мотор-редуктора.

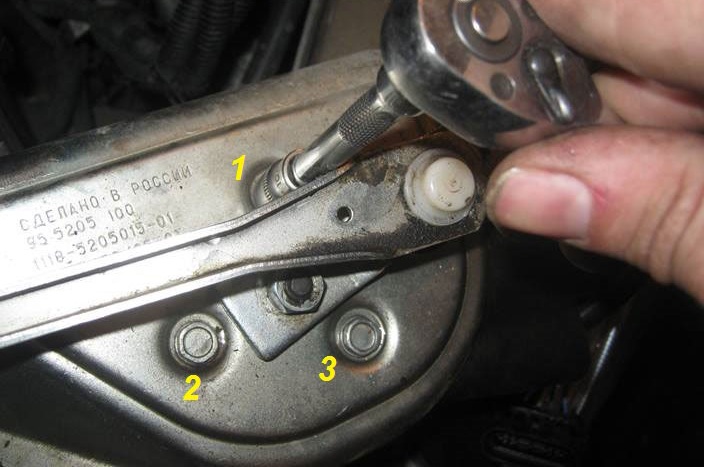

15. Головкой на 10 мм отверните три болта крепления мотор-редуктора стеклоочистителя.

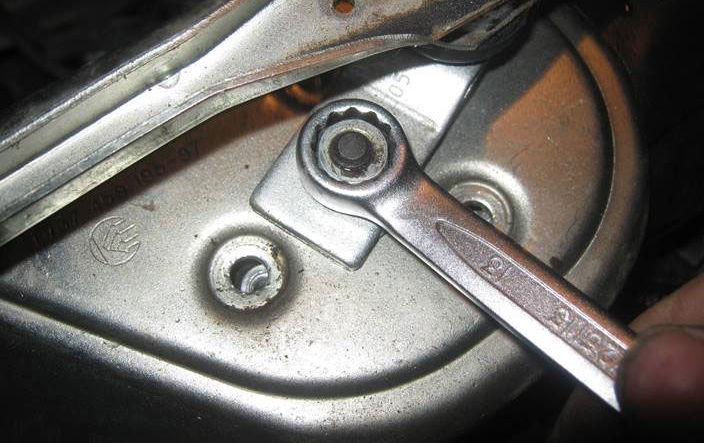

16. Накидным ключом на 13 мм отверните гайку крепления кривошипа.

17. Снимите мотор-редуктор.

18. Установите мотор-редуктор на кронштейн в обратной последовательности.

Примечание:

Для установки вала мотор-редуктора в исходное положение подсоедините колодку жгута проводов к колодке проводов мотор-редуктора. Надев клемму провода на «минусовой» вывод аккумуляторной батареи, включите мотор-редуктор подрулевым переключателем, после чего выключите и дождитесь остановки вала мотор-редуктора. В этом положении вала мотор-редуктора установите кривошип по ранее нанесенной метке.

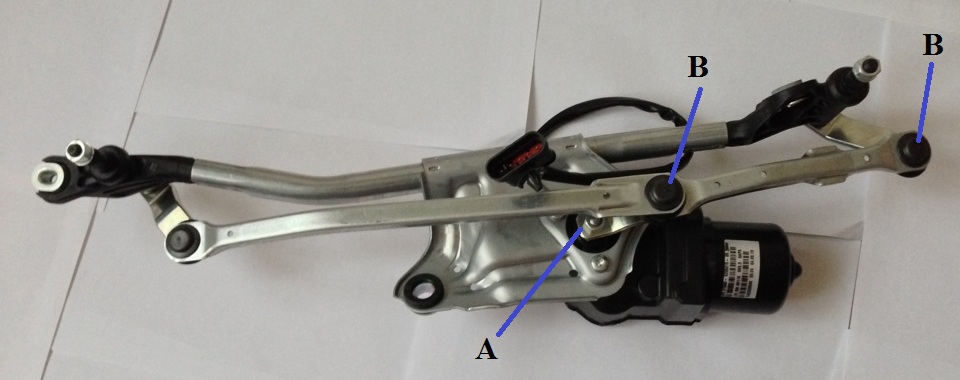

Если монтируете новый мотор-редуктор, установите кривошип на вал мотор-редуктора так, чтобы точка А средней линии кривошипа находилась на одной линии с центрами В шарниров трапеции.

19. Дальнейшую установку очистителя проводите в обратной последовательности.
