Замена колодок тормозных механизмов задних колес Lada Granta

Инструменты:

• Шприц или резиновая груша
• Домкрат
• Балонный ключ
• Регулируемые подставки
• Ключ трещоточный
• Удлинитель
• Головка на 7 мм
• Головка на 10 мм
• Высокая головка на 13 мм
• Гаечный ключ рожковый на 13 мм
• Молоток с пластмассовым наконечником
• Отвертка плоская средняя
• Плоскогубцы
• Монтажная лопатка - 2 шт.
• Щетка металлическая

Детали и расходники:

• Тормозные колодки задних колес
• Емкость техническая
• Шнур или провод 0,5 м

Примечания:

Замену колодок проводите при износе их накладок до толщины 1,5 мм или износе барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

1. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачайте из бачка часть жидкости, чтобы при утапливании поршней в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен).

2. Снимите заднее колесо с помощью домкрата и балонного ключа, и надежно зафиксируйте автомобиль на регулируемой подставке заводского изготовления.

3. Головкой на 7 мм отверните два направляющих штифта колеса.

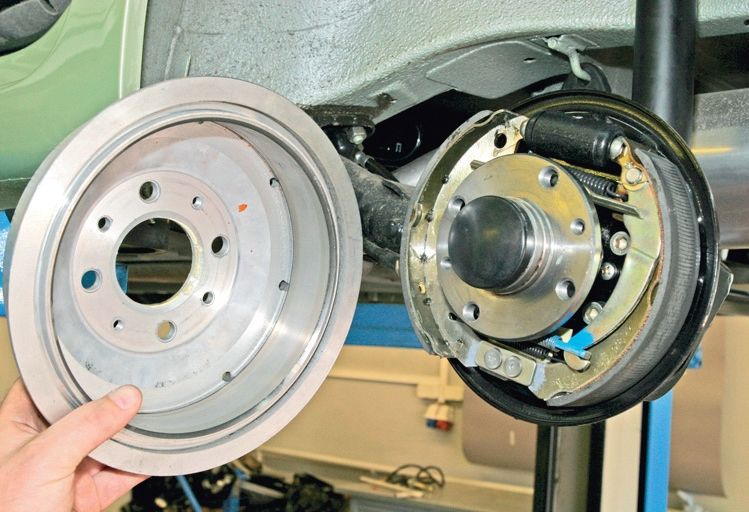

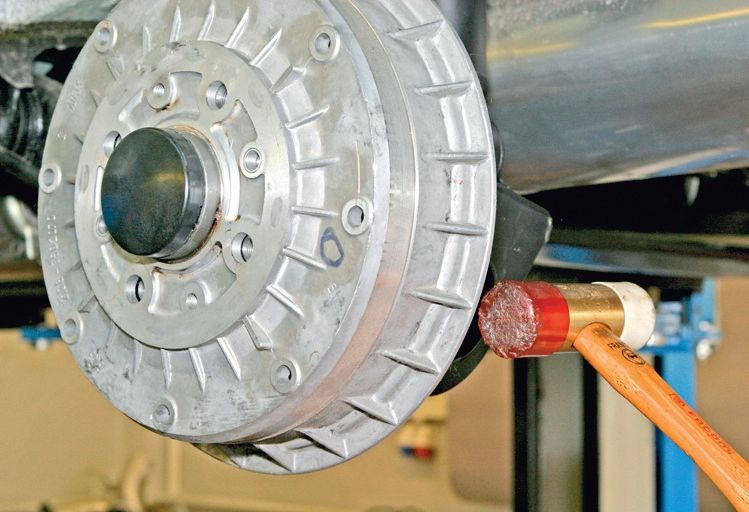

4. Сбейте барабан, равномерно простукивая с обратной стороны по его ободу.

Примечание:

Не нажимайте педаль тормоза после снятия барабана, так как поршни могут полностью выйти из цилиндра.

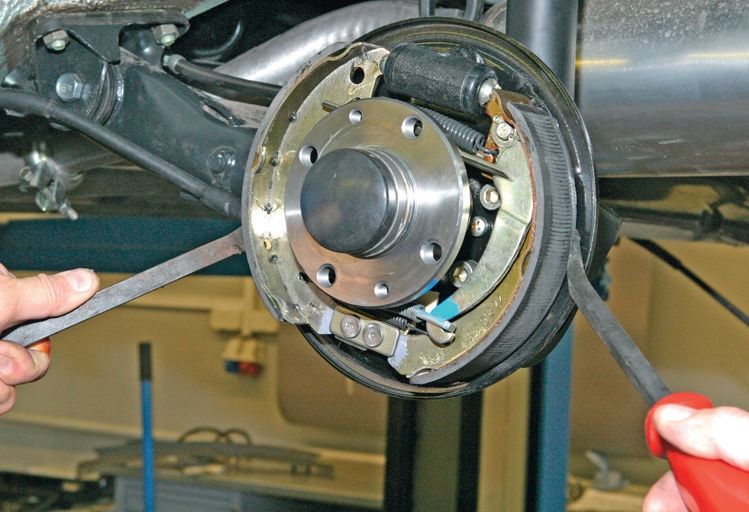

5. Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого, двумя монтажными лопатками надавите на колодки, опираясь на буртик тормозного щита.

6. Снимите верхнюю стяжную пружину, оттянув ее отверткой.

6. Выведите верхние упоры колодок из прорезей поршней цилиндра и выньте распорную планку.

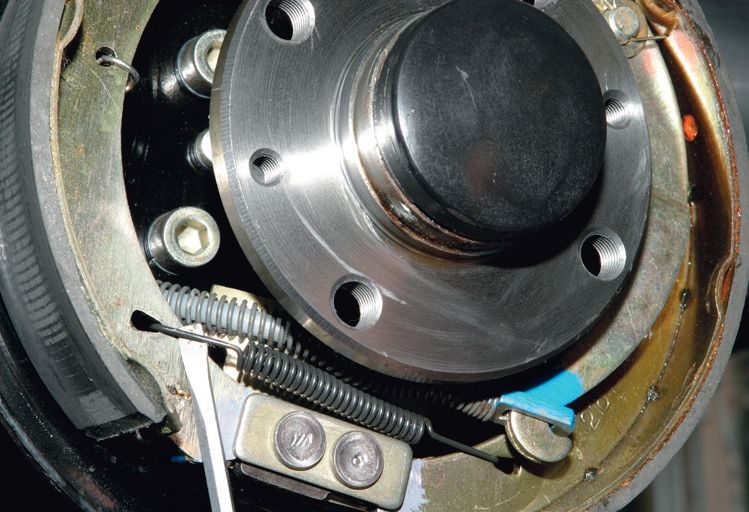

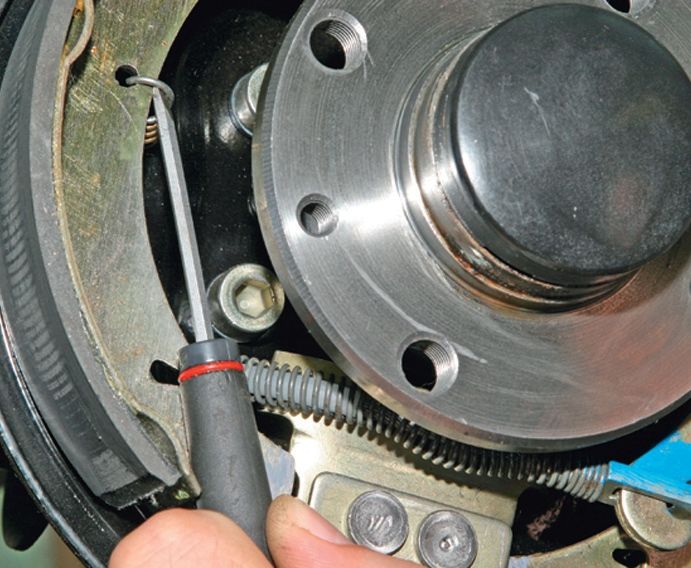

7. Поддев отверткой, выведите из зацепления с колодкой крючок нижней стяжной пружины и снимите ее.

8. Отверткой выведите из зацепления с колодкой прижимную пружину.

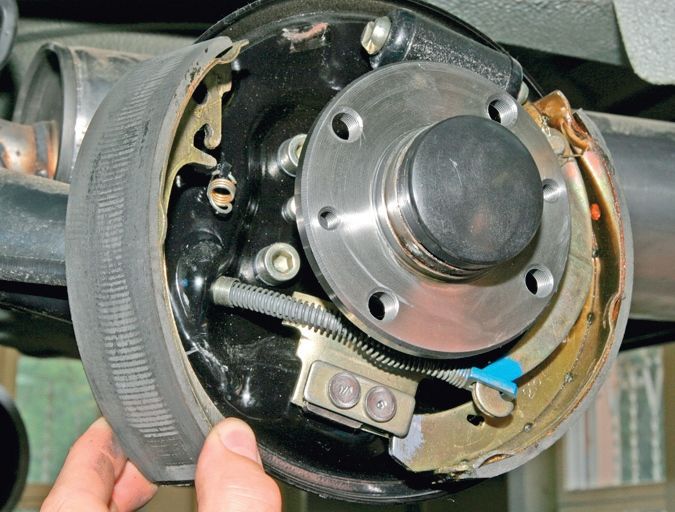

9. Снимите переднюю колодку.

10. Отсоединив от задней колодки прижимную пружину, опустите колодку.

11. Задняя колодка также имеет рычаг для разведения колодок с помощью ручного тормоза. Рычаг необходимо вывести из зацепления с петлей тормозного троса.

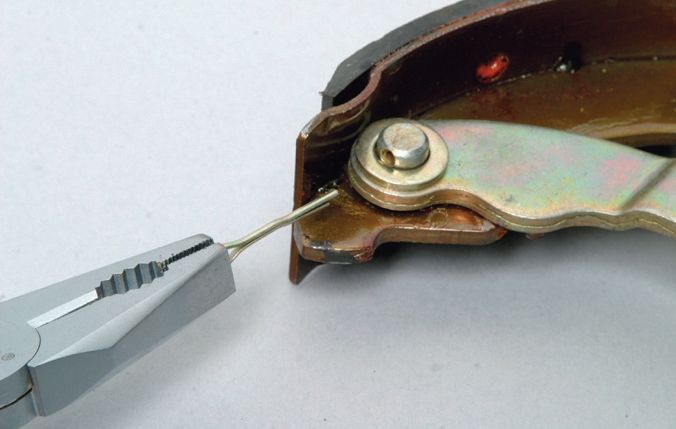

12. Плоскогубцами распрямьте шплинт и выньте его из отверстия пальца рычага привода стояночного тормоза.

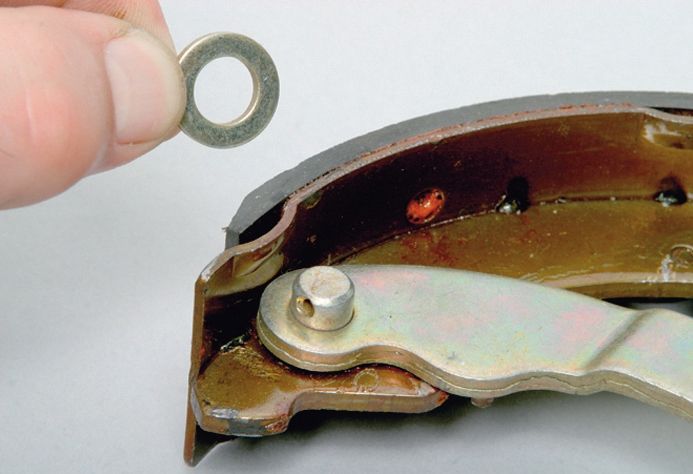

13. Снимите с пальца рычага привода стояночного тормоза шайбу.

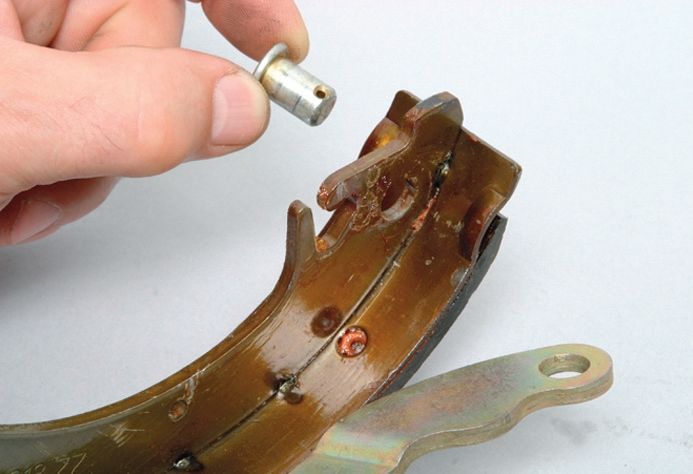

14. Снимите рычаг и выньте палец с задней тормозной колодки.

Примечание:

Ниже приведены детали заднего тормозного механизма в разобранном состоянии.

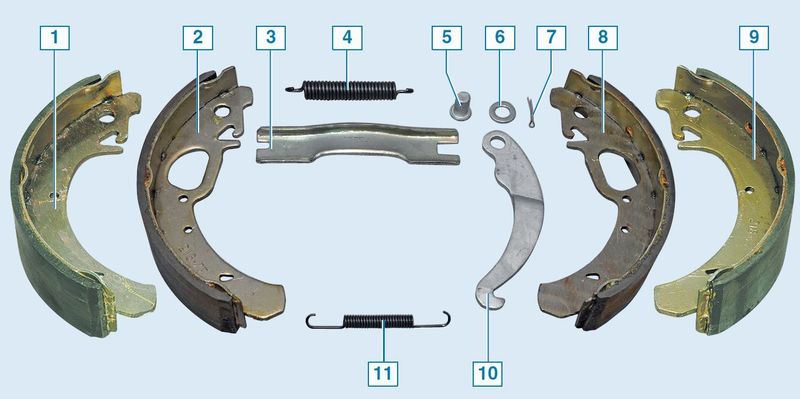

Элементы тормозного механизма заднего колеса:

1 – передняя колодка автомобиля без ABS;

2 – передняя колодка автомобиля с ABS;

3 – распорная планка;

4 – верхняя стяжная пружина;

5 – палец;

6 – шайба;

7 – шплинт;

8 – задняя колодка автомобиля с ABS;

9 – задняя колодка автомобиля без ABS;

10 – рычаг привода стояночного тормоза;

11 – нижняя стяжная пружина.

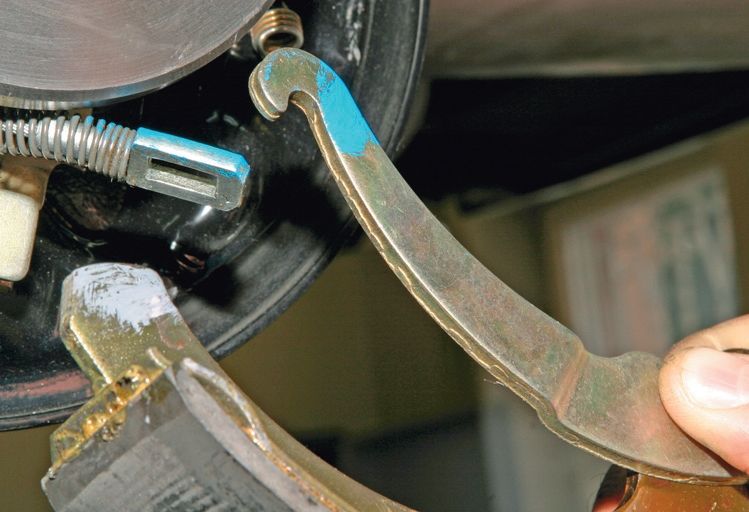

15. Установите рычаг привода стояночного тормоза на новую колодку в обратной последовательности.

16. Установите новые колодки в обратной последовательности. Для удобства сборки прижимной пружины с колодкой зацепите за крючок пружины провод или шнур длиной примерно 0,5 м. Натягивая пружину, вставьте ее крючок в отверстие колодки и затем вытяните провод.

17. После монтажа барабана несколько раз нажмите педаль тормоза для установки поршней в рабочее положение.

18. Отрегулируйте стояночный тормоз, как описано в этой статье.
