Снятие датчика положения педали сцепления Lada Granta

Инструменты:

• Отвертка плоская средняя
• Отвертка крестовая средняя

Детали и расходники:

• Датчик положения педали сцепления

Примечание:

Снимаем датчик положения педали сцепления для замены.

Датчик расположен в труднодоступном месте под панелью приборов.

Расположение датчика положения педали сцепления.

1. Вынимаем держатель 1 колодки проводов датчика из отверстия 2 в кронштейне педального узла (для наглядности показано на снятом педальном узле).

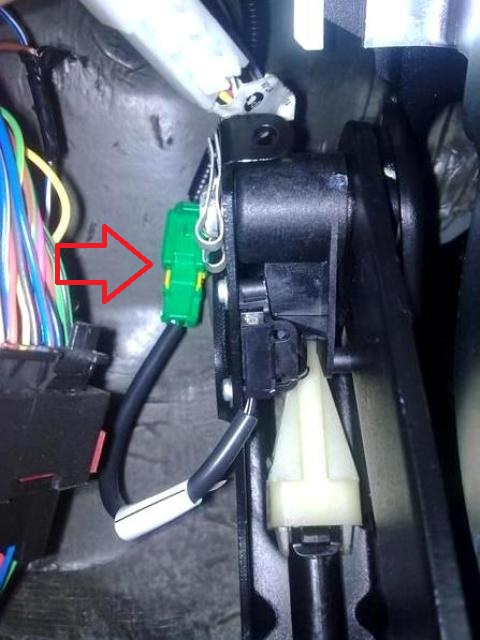

2. Нажав на фиксатор колодки жгута проводов панели приборов, отсоединяем колодку жгута проводов от колодки проводов датчика.

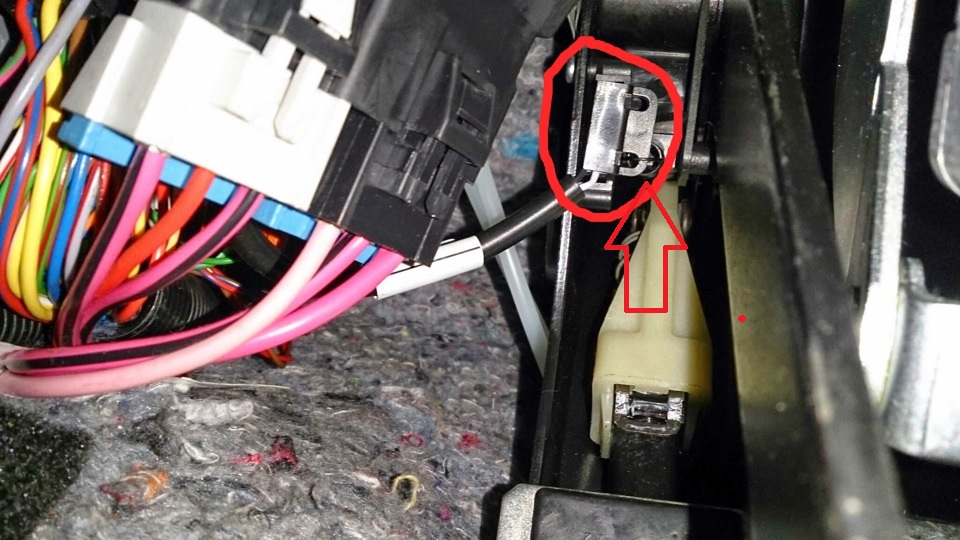

3. Поддев отверткой, выводим крючок пружины нажимного рычага из отверстия держателя датчика.

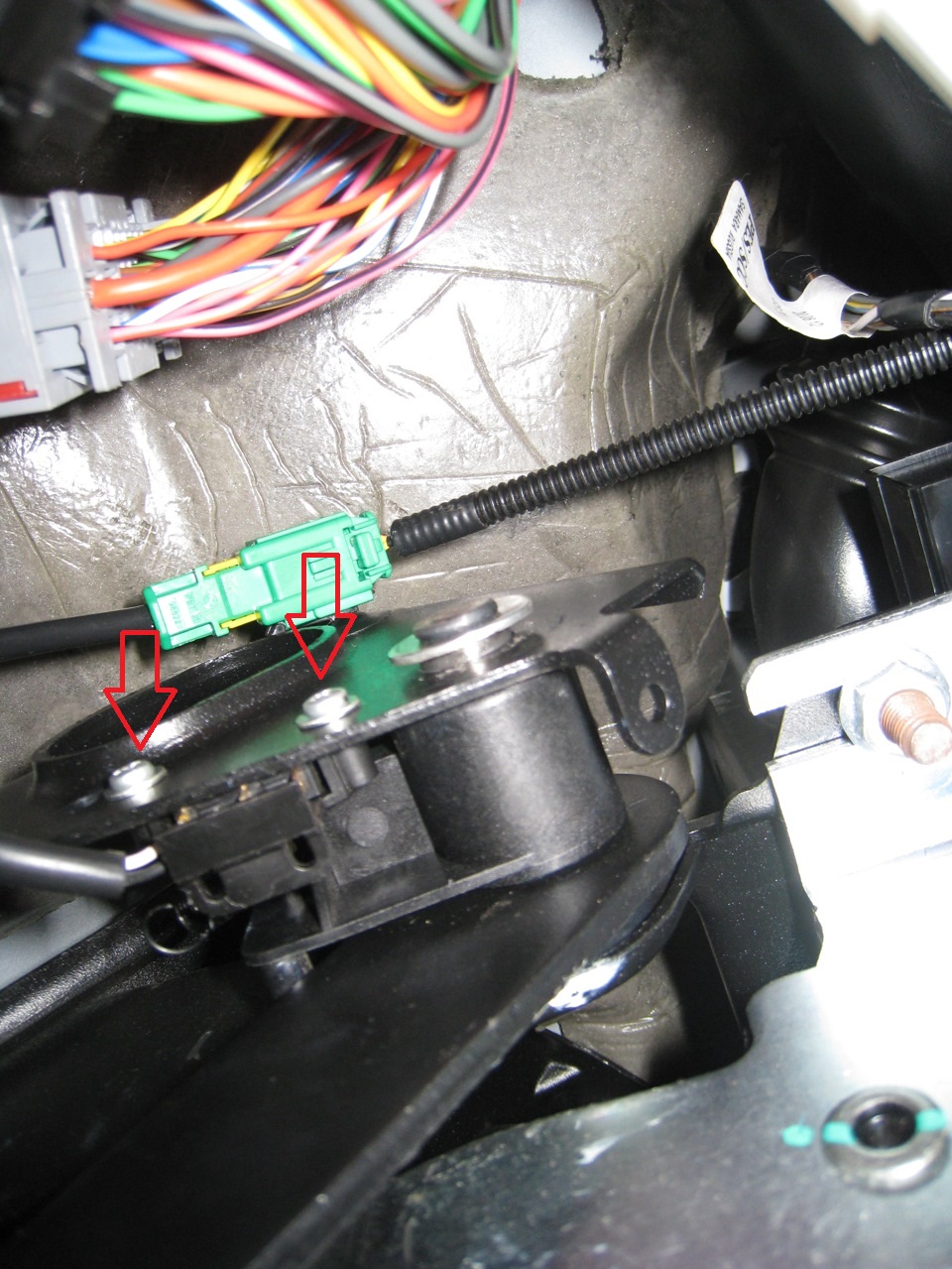

4. Крестообразной отверткой отворачиваем два самореза крепления держателя датчика к кронштейну педального узла, и снимаем держатель с датчиком в сборе.

Примечание:

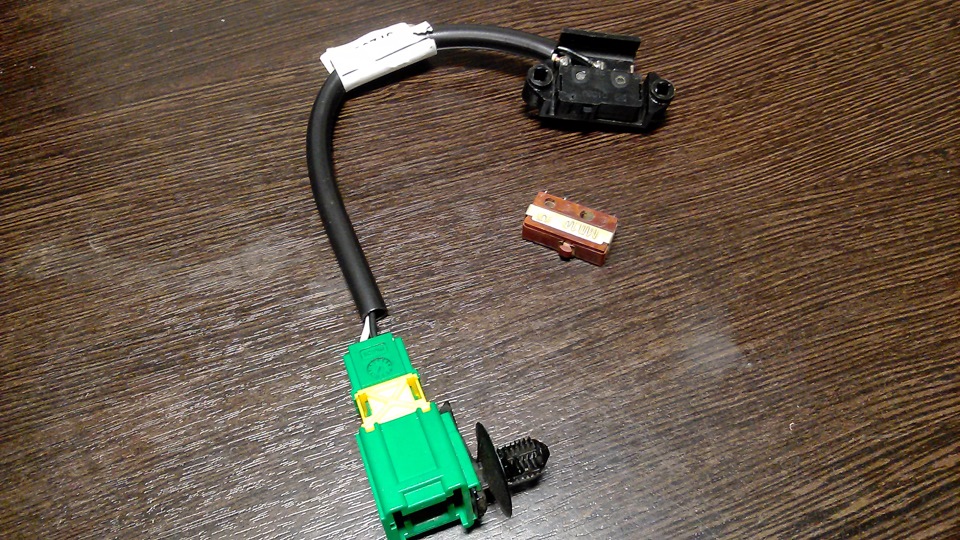

Снятый датчик положения педали сцепления.

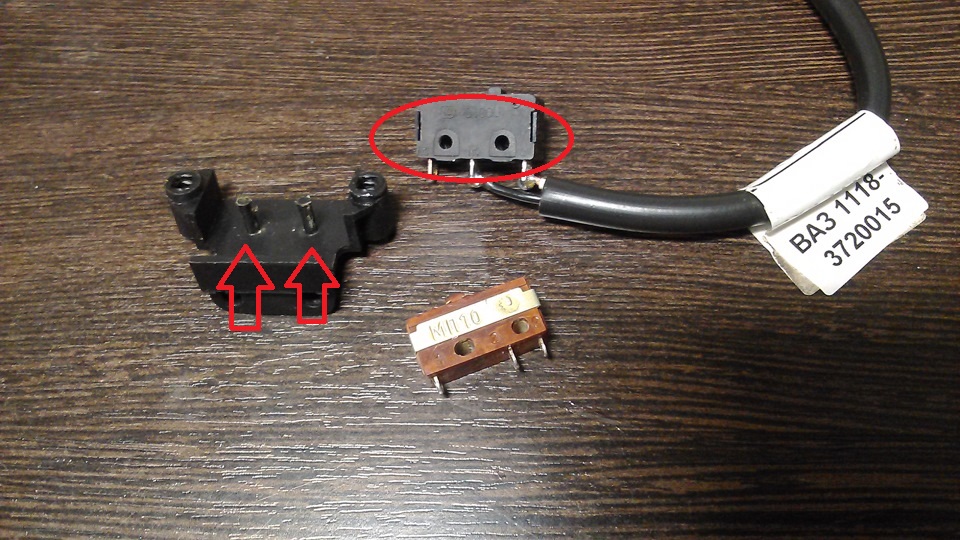

5. Снимите датчик с двух стержней держателя.

6. Устанавливаем датчик положения педали сцепления в обратной последовательности.
