Замена прокладки впускного коллектора и катколлектора двигателей ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 Lada Granta

Инструменты:

  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Плоскогубцы
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Высокая головка на 10 мм
  • Высокая головка на 13 мм
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 17 мм - 2 шт.
  • Гаечный ключ рожковый на 19 мм
  • Гаечный ключ накидной прямой на 10 мм
  • Нож (или скребок)
  • Щетка металлическая
  • Зубило
  • Молоток средний

Детали и расходники:

  • Прокладка впускного коллектора и катколлектора
  • Уплотнительные прокладки патрубков модуля впуска (при необходимости)
  • Уплотнительная прокладка дополнительного глушителя
  • Аэрозольная смазка типа WD-40 или аналогичная
  • Графитная смазка
  • Ветошь

Примечания:

Уплотнительная прокладка впускного коллектора двигателей ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 типа «сэндвич» изготовлена из двух соединенных между собой контактной сваркой тонколистовых стальных пластин, облицованных безусадочным термостойким материалом. Прокладка выполнена общей для впускного коллектора и катколлектора системы выпуска отработавших газов.

При повреждении прокладки впускного коллектора возможна неустойчивая работа двигателя на холостом ходу из-за подсоса во впускной тракт дополнительного воздуха, а также прорыв отработавших газов (коллектор «сечет»). Если подтяжкой гаек крепления впускного коллектора и катколлектора не удается восстановить герметичность соединения, замените прокладку. ​

1. Снизьте давление в системе питания, как описано здесь.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

3. Отсоедините от дроссельного узла разъем проводов и воздухоподводящий рукав, как описано здесь.

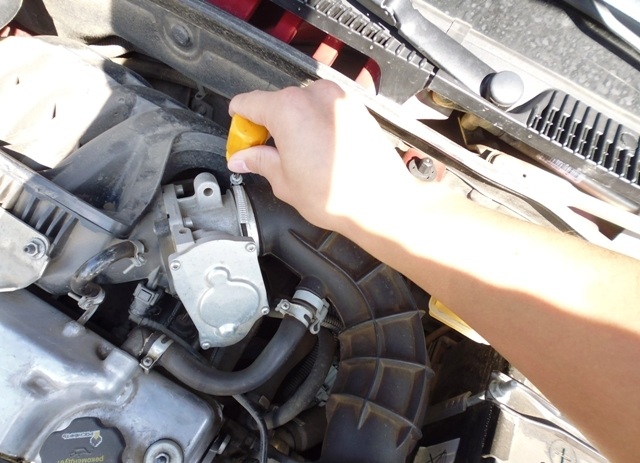

Откручивание хомута крепления шланга подвода воздуха к дроссельному узлу Лада Гранта (ВАЗ 2190)

4. Ослабьте затяжку хомута крепления шланга к вакуумному усилителю тормозов и снимите шланг с модуля впуска.

Размещение хомута крепления шланга вакуума к впускному коллектору 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

5. Отсоедините от модуля впуска шланги малой ветви системы вентиляции картера и продувки адсорбера.

Размещение хомута крепления шланга малой ветви вентиляции картера и шланга продувки адсорбера к впускному модулю Лада Гранта (ВАЗ 2190)

6. Высокой головкой на 13 мм отверните заднюю гайку крепления модуля впуска.

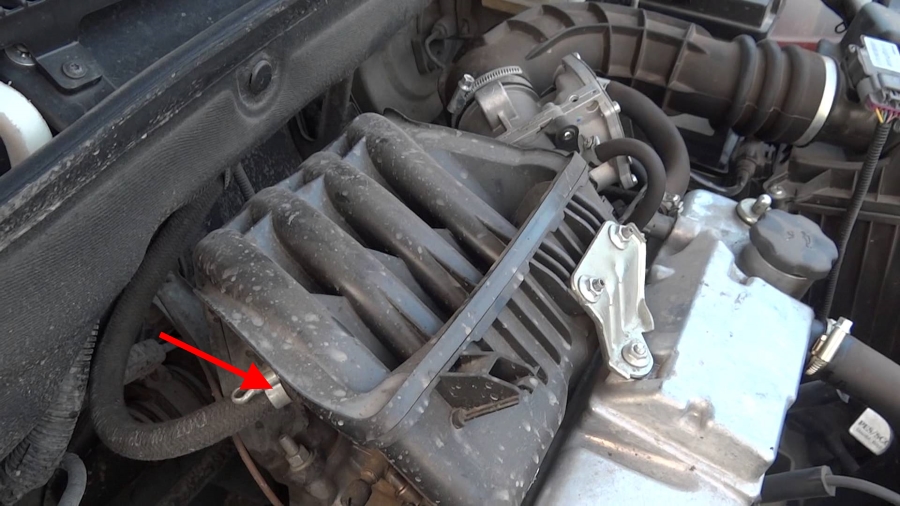

Размещение задней гайки крепления модуля впуска 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

7. Тем же инструментом открутите переднюю и три нижние (на фото не видны, так как расположены снизу модуля впуска) гайки крепления модуля впуска.

Размещение передней гайки крепления модуля впуска 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

8. Снимите модуль впуска в сборе с дроссельным узлом со шпилек впускного коллектора.

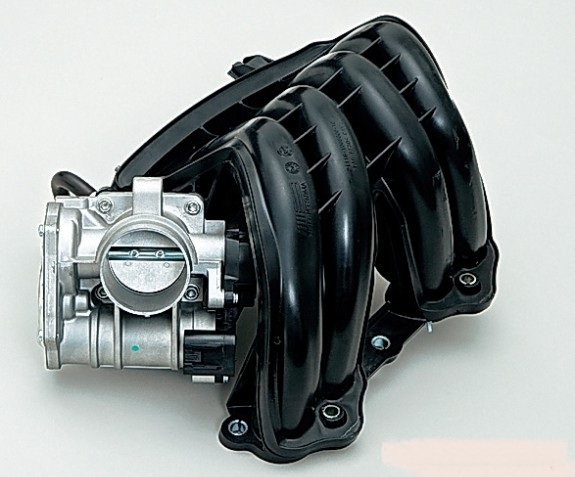

Снятый модуль впуска с дроссельным узлом 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

9. Снимите уплотнительные прокладки патрубков модуля впуска и установите в пазы патрубков новые прокладки.

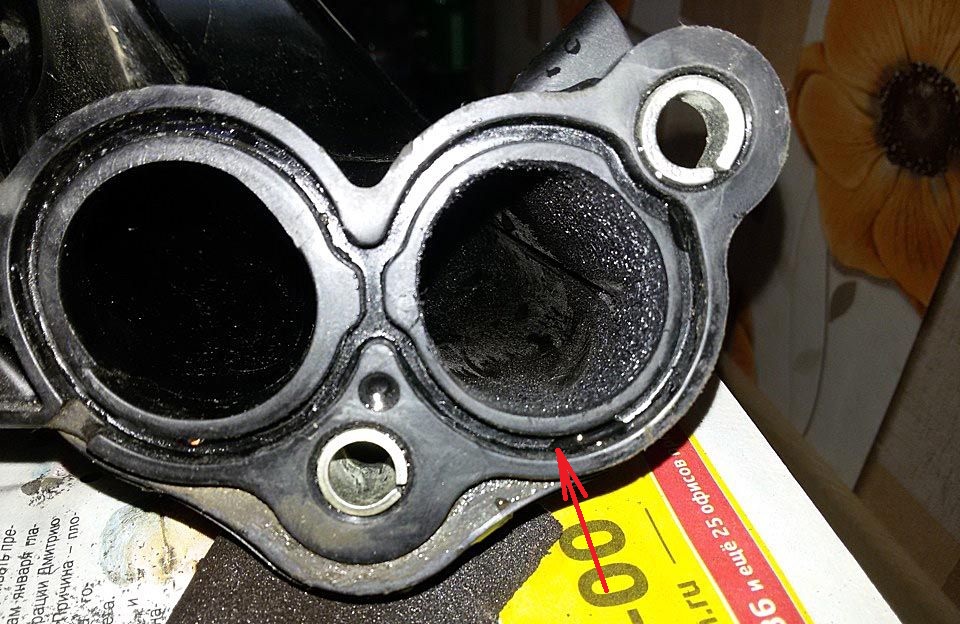

Старая уплотнительная прокладка патрубка впускного модуля 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

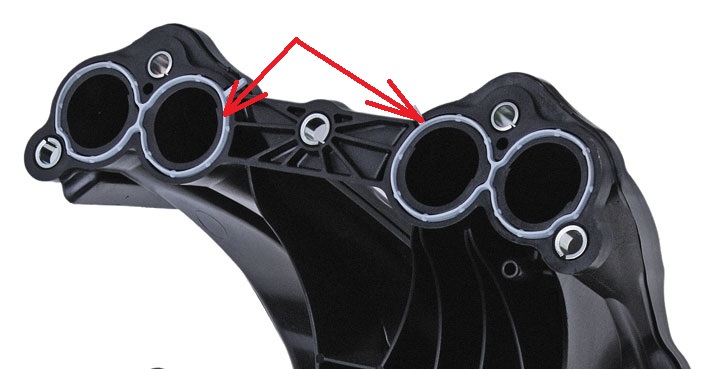

Размещение уплотнительных прокладок патрубков впускного модуля 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

Примечание:

Перед установкой модуля впуска очистите привалочную поверхность впускного коллектора от остатков прокладок и загрязнений.

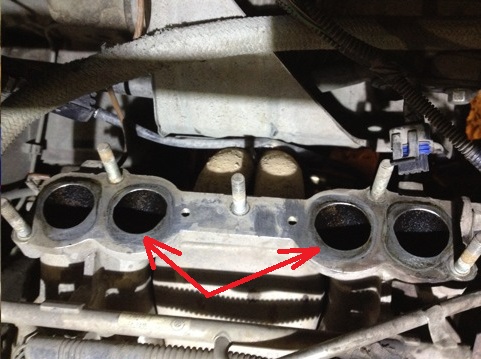

Привалочная поверхность впускного коллектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

10. Разъедините разъемы проводов форсунок и моторного жгута и отсоедините от трубки топливной рампы шланг подачи топлива, как описано здесь.

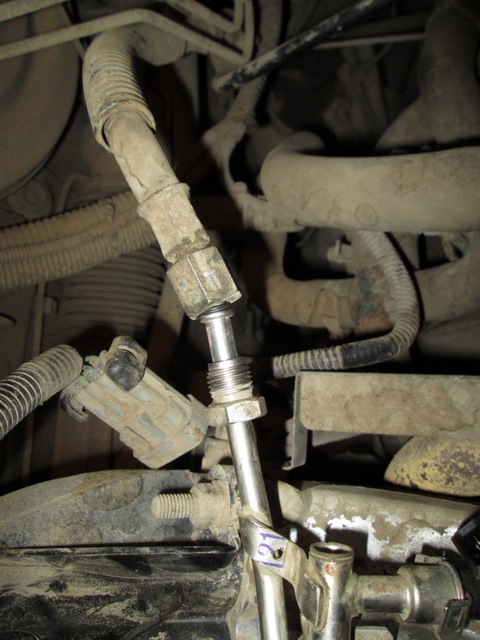

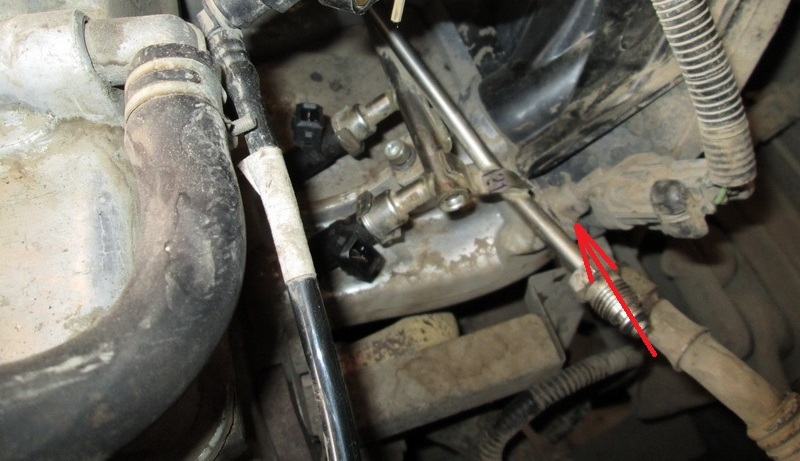

Отсоединен шланг подачи топлива от трубки топливной рампы 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

11. Отсоедините от катколлектора приемную трубу дополнительного глушителя, для чего отверните гайки крепления фланца приемной трубы глушителя к фланцу катколлектора, отсоедините от кронштейнов глушителя подушки подвески и снимите фланец приемной трубы глушителя со шпилек фланца катколлектора.

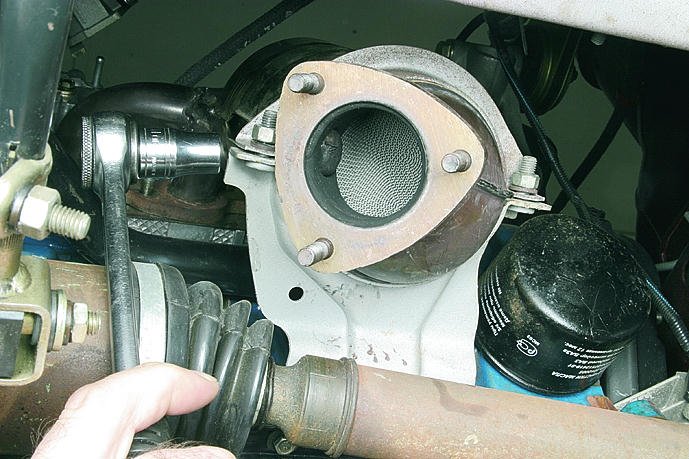

Отсоединение фланца трубы дополнительного глушителя от фланца катколлектора Лада Гранта (ВАЗ 2190)

12. Отсоедините от жгута проводов управления двигателем колодки проводов управляющего и диагностического датчиков концентрации кислорода, а также выньте из термоэкрана рулевого механизма фиксаторы проводов этих датчиков. Как это сделать, смотрите здесь (управляющий датчик) и здесь (диагностический датчик).

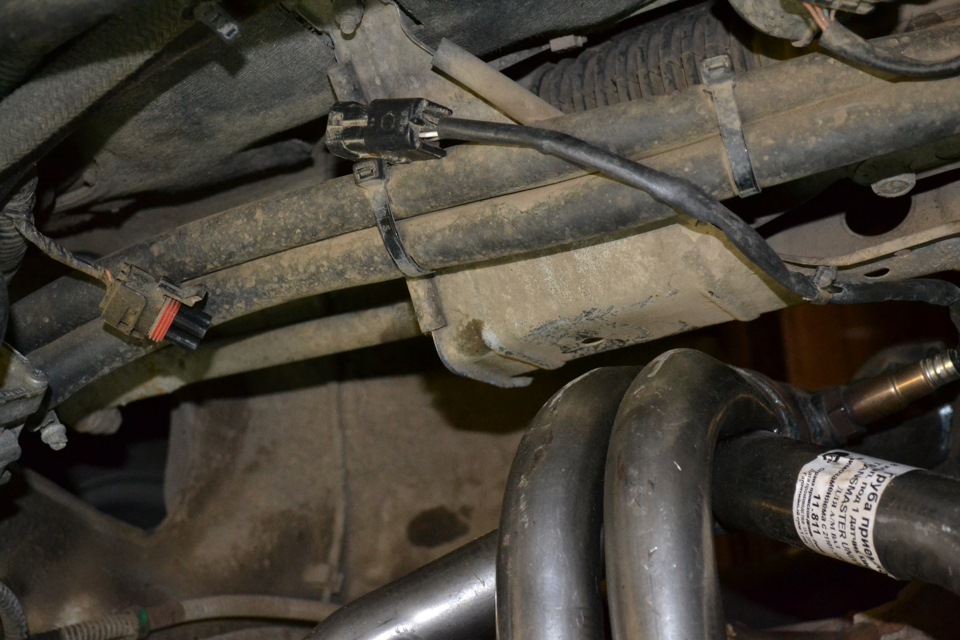

Отсоединение колодки проводов диагностического датчика концентрации кислорода от жгута проводов системы управления двигателем Лада Гранта (ВАЗ 2190)

Размещение фиксатора жгута проводов управляющего датчика концентрации кислорода Лада Гранта (ВАЗ 2190)

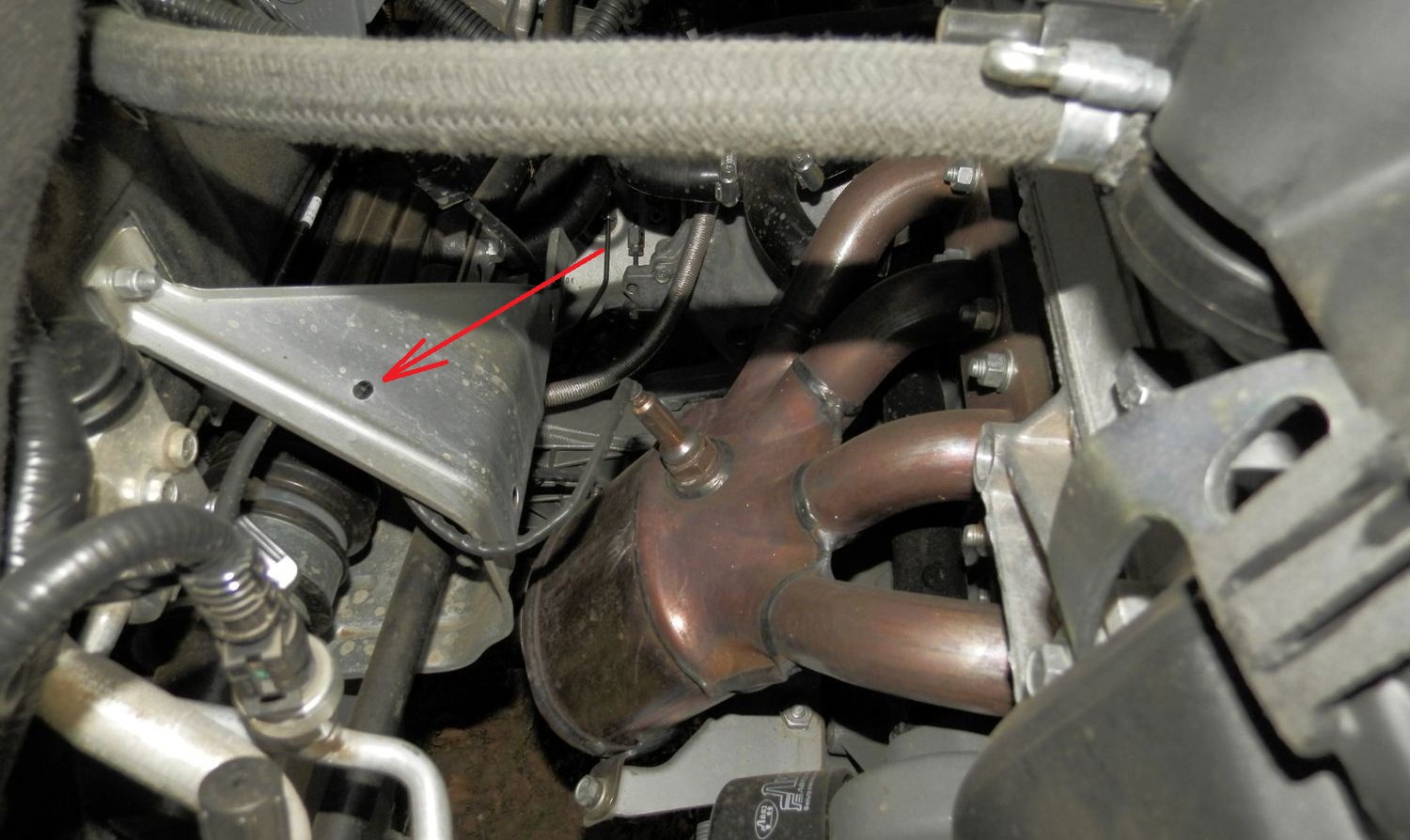

13. Головкой на 13 мм отверните два болта крепления катколлектора к кронштейну блока цилиндров.

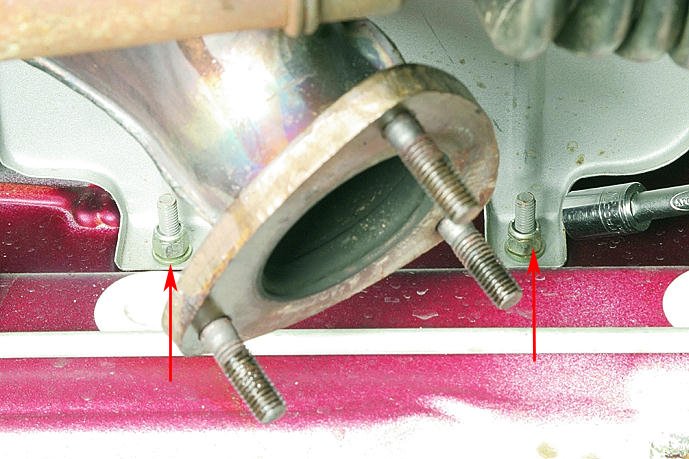

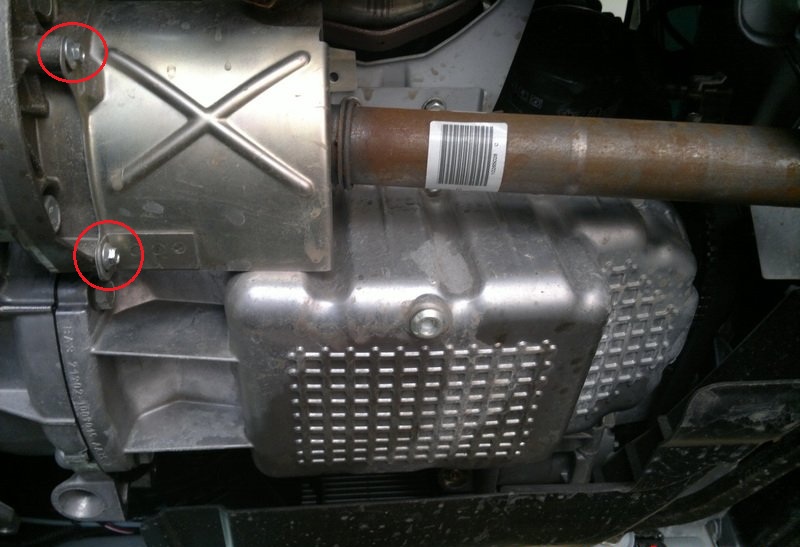

Размещение болтов крепления катколлектора к кронштейну блока цилиндров Лада Гранта (ВАЗ 2190)

Примечание:

Для двигателя ВАЗ-11183 отверните две гайки крепления хомута поддерживающего кронштейна катколлектора, снимите установленные под ними пружинные шайбы и хомут кронштейна.

Откручивание гаек крепления хомута поддерживающего кронштейна катколлектора двигателя ВАЗ-11183 Лада Гранта (ВАЗ 2190)

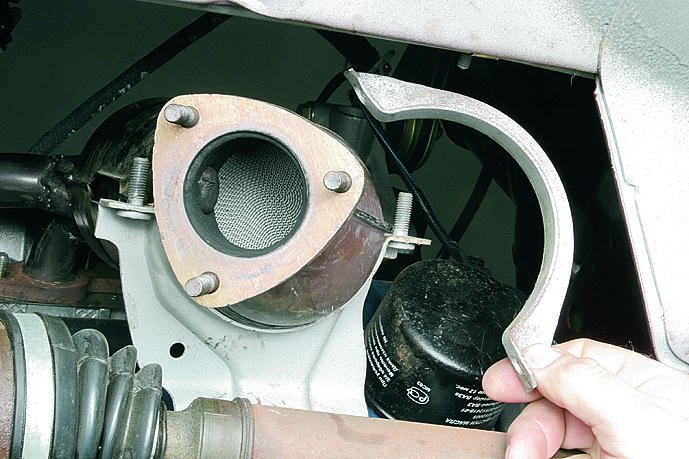

Снятие хомута поддерживающего кронштейна катколлектора двигателя ВАЗ-11183 Лада Гранта (ВАЗ 2190)

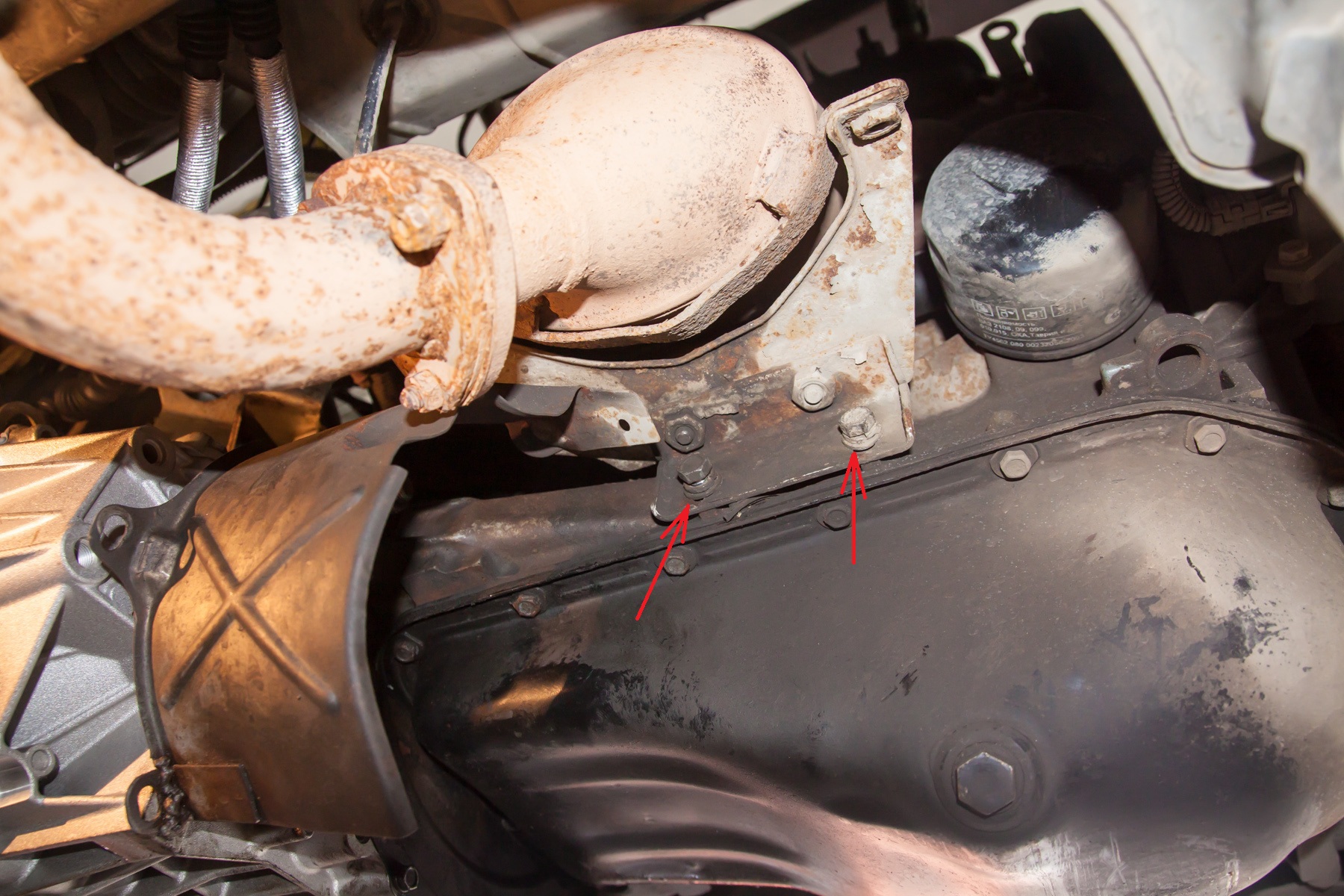

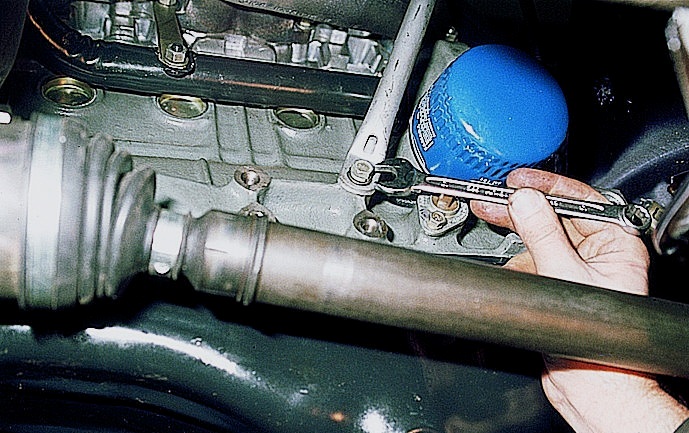

14. Ключом на 13 мм выверните два болта крепления поддерживающего кронштейна катколлектора к блоку цилиндров (на фото они за ШРУСом).

Размещение болтов крепления поддерживающего кронштейна катколлектора к блоку цилиндров Лада Гранта (ВАЗ 2190)

15. Снимите кронштейн катколлектора.

Поддерживающий кронштейн катколлектора Лада Гранта (ВАЗ 2190)

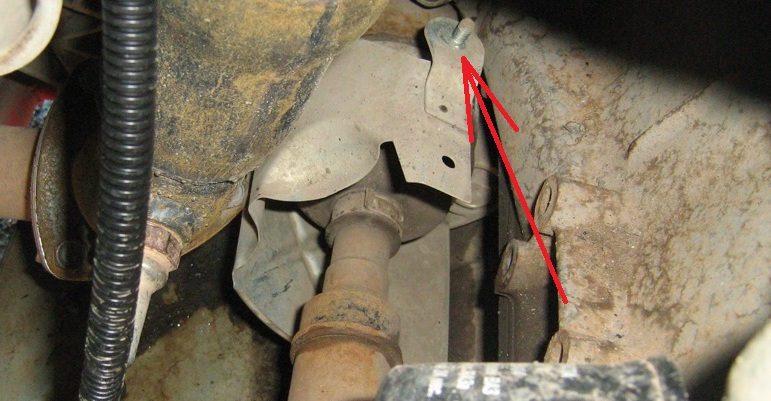

16. Головкой на 10 мм отверните гайку верхнего крепления теплозащитного щитка рулевого механизма.

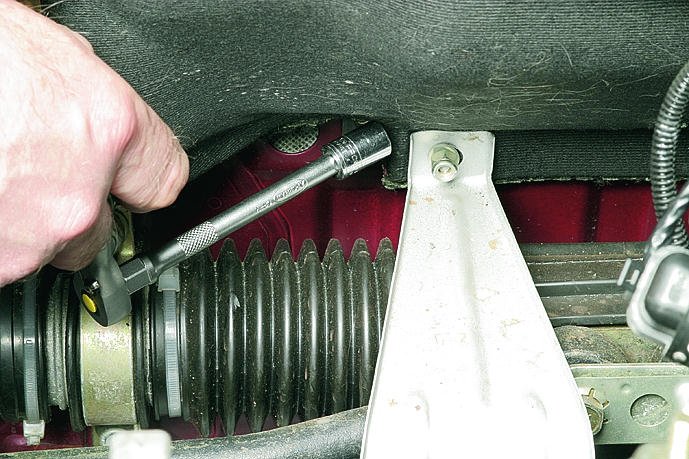

Откручивание гайки верхнего крепления теплозащитного щитка рулевого механизма Лада Гранта (ВАЗ 2190)

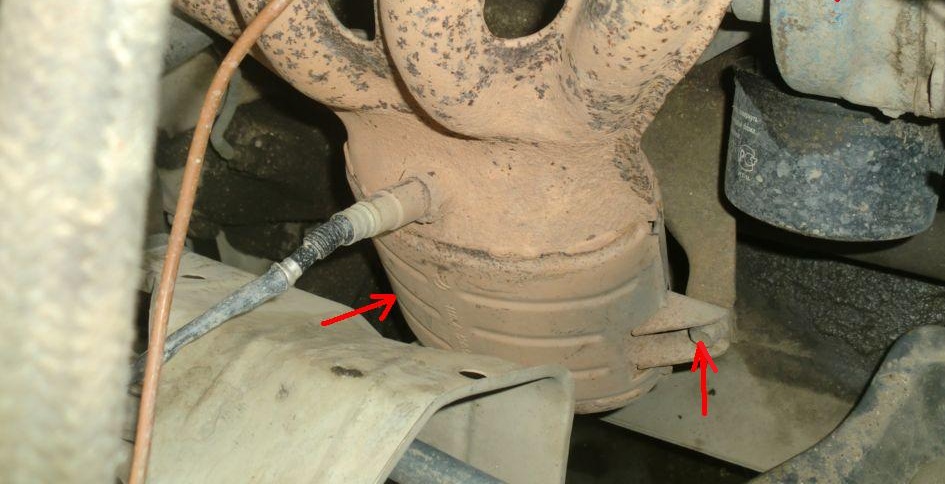

17. Высокой головкой на 10 мм отверните две гайки нижнего крепления теплозащитного щитка (гайки показаны стрелками).

Откручивание гаек нижнего крепления теплозащитного щитка рулевого механизма Лада Гранта (ВАЗ 2190)

18. Снимите теплозащитный щиток рулевого механизма.

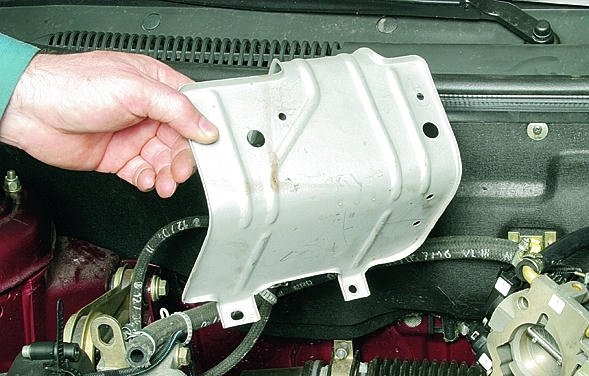

Снятие теплозащитного щитка рулевого механизма Лада Гранта (ВАЗ 2190)

19. Головкой на 8 мм отверните два болта (см. первое фото), а накидным ключом на 10 мм – гайку (см. второе фото) крепления теплозащитного экрана внутреннего ШРУСа привода правого колеса к кронштейну задней опоры силового агрегата и снимите его.

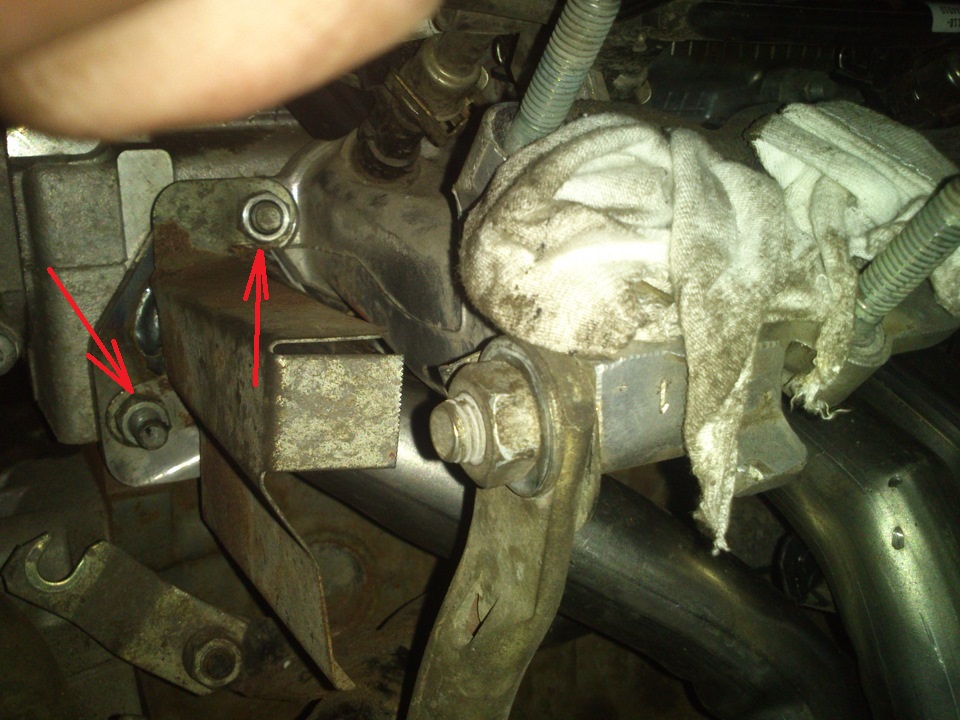

Размещение болтов крепления теплозащитного экрана внутреннего ШРУСа привода правого колеса Лада Гранта (ВАЗ 2190)

Размещение гайки крепления теплозащитного экрана внутреннего ШРУСа привода правого колеса Лада Гранта (ВАЗ 2190)

20. Ключом на 17 мм отверните гайку верхнего крепления левого кронштейна впускного коллектора.

Откручивание гайки верхнего крепления левого кронштейна впускного коллектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

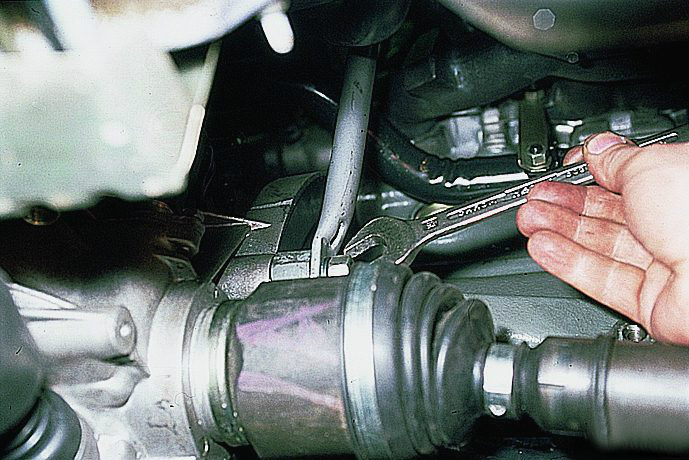

21. Затем ключом на 19 мм ослабьте гайку нижнего крепления левого кронштейна к картеру коробки передач.

Ослабление гайки нижнего крепления левого кронштейна впускного коллектора к картеру коробки передач Лада Гранта (ВАЗ 2190)

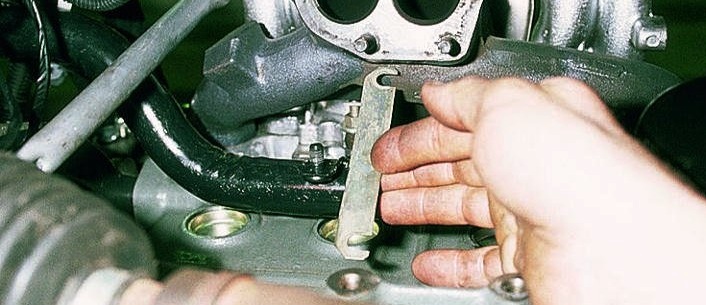

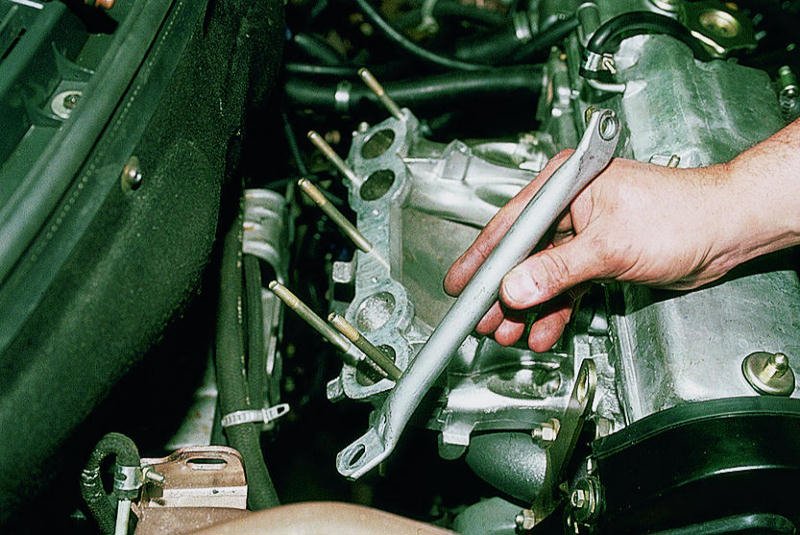

22. Отведите левый кронштейн от впускного коллектора.

Отведение левого кронштейна от впускного коллектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

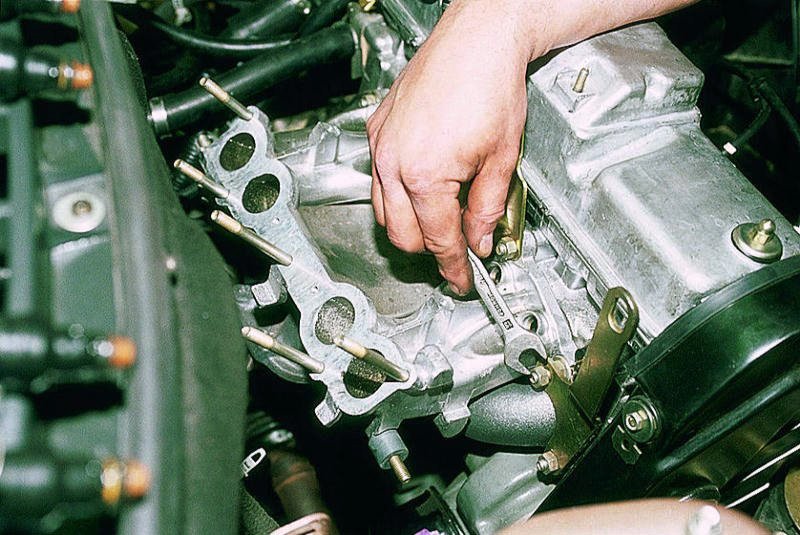

23. Ключом на 13 мм отверните гайку верхнего крепления правого кронштейна коллектора и отверните нижний болт крепления кронштейна к блоку цилиндров.

Откручивание гайки верхнего крепления правого кронштейна впускного коллектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

Откручивание болта нижнего крепления правого кронштейна впускного коллектора к блоку цилиндров Лада Гранта (ВАЗ 2190)

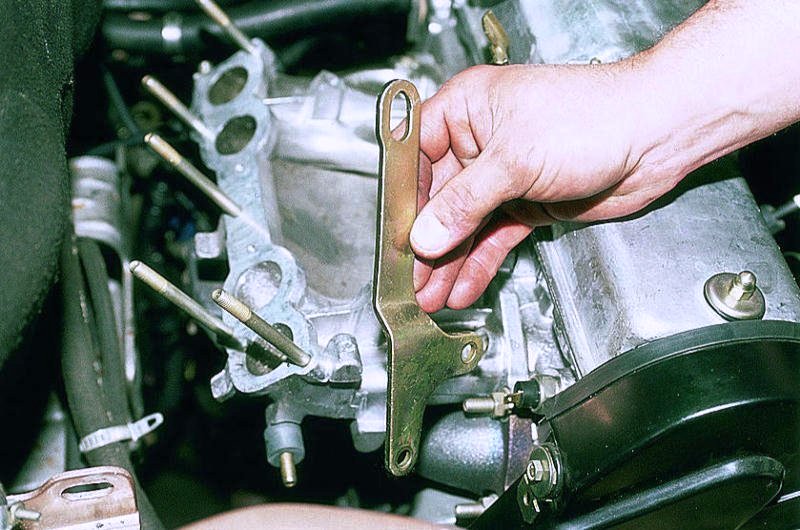

24. Снимите правый кронштейн впускного коллектора.

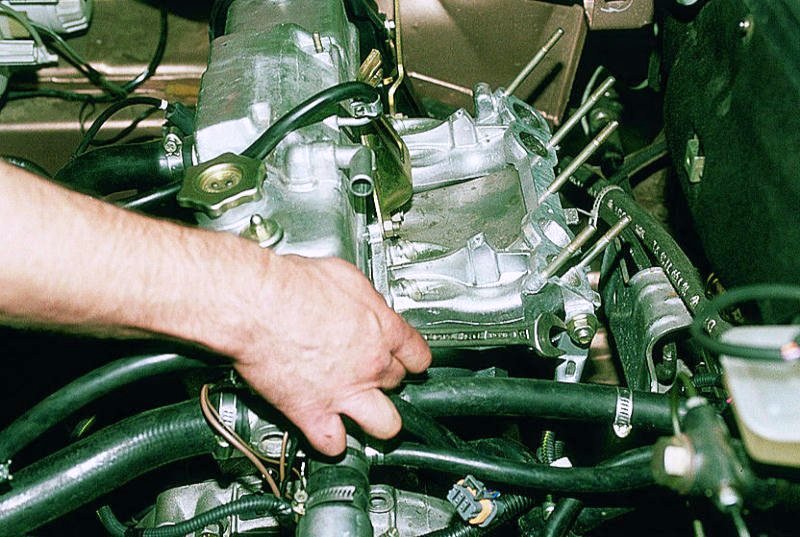

Снятие правого кронштейна впускного коллектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

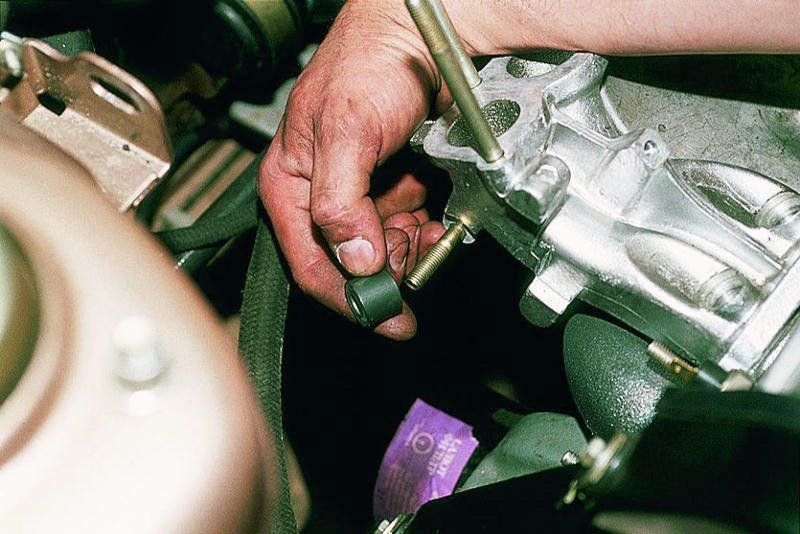

25. Снимите со шпильки коллектора резиновую демпферную втулку.

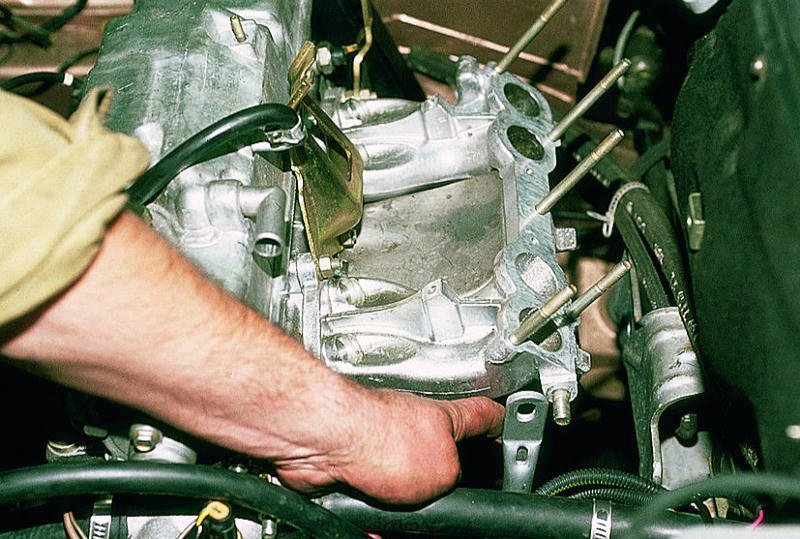

Снятие демпферной втулки со шпильки впускного коллектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

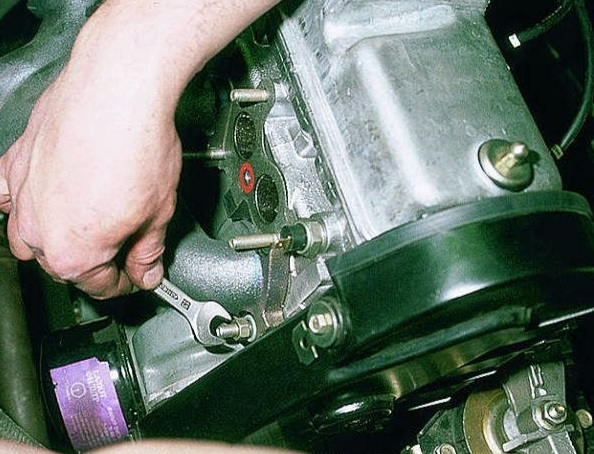

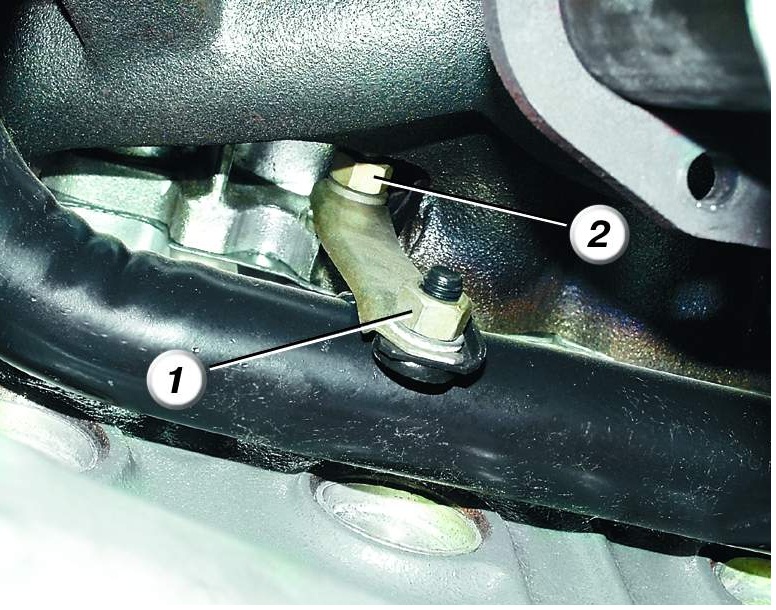

26. Ключом на 13 мм отверните гайку 2 крепления кронштейна к подводящей трубе водяного насоса и ослабьте затяжку гайки 1 крепления кронштейна к выпускному коллектору.

Размещение гаек крепления кронштейна подводящей трубы водяного насоса 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

27. Снимите кронштейн.

Снятие кронштейна подводящей трубы водяного насоса 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

28. Ключом на 13 мм отверните две гайки крепления рыма и снимите его.

Откручивание гаек крепления рыма 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

Снятие рыма из 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

29. Отвернув ключом на 13 мм одну гайку снизу и три по бокам, снимите впускной коллектор и теплоизоляционный щиток.

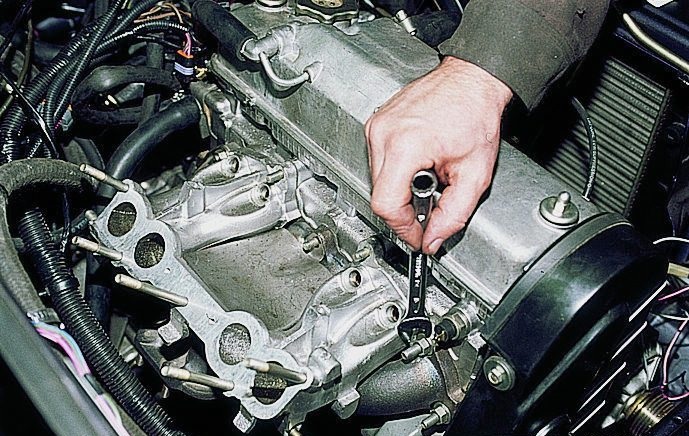

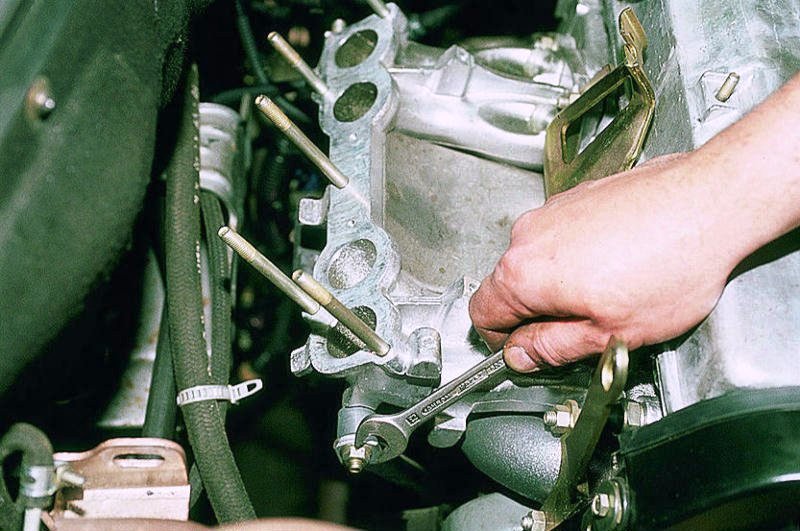

Откручивание гайки крепления впускного коллектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

Размещение гаек крепления впускного коллектора с изоляционным щитком и катколлектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

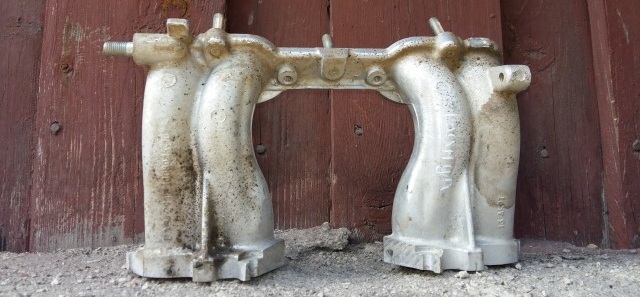

Снятый впускной коллектор 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

Примечание:

Шайбы крепления катколлектора/впускного коллектора отличаются по размеру. Шайбы большего диаметра и толщины 1 установлены под гайками, одновременно крепящими катколлектор и впускной коллектор, чем остальные шайбы 2. При сборке установите их на прежние места.

Шайбы крепления катколлектора и впускного коллектора к блоку цилиндров Лада Гранта (ВАЗ 2190)

30. Отвернув еще гайку бокового крепления, снимите катколлектор.

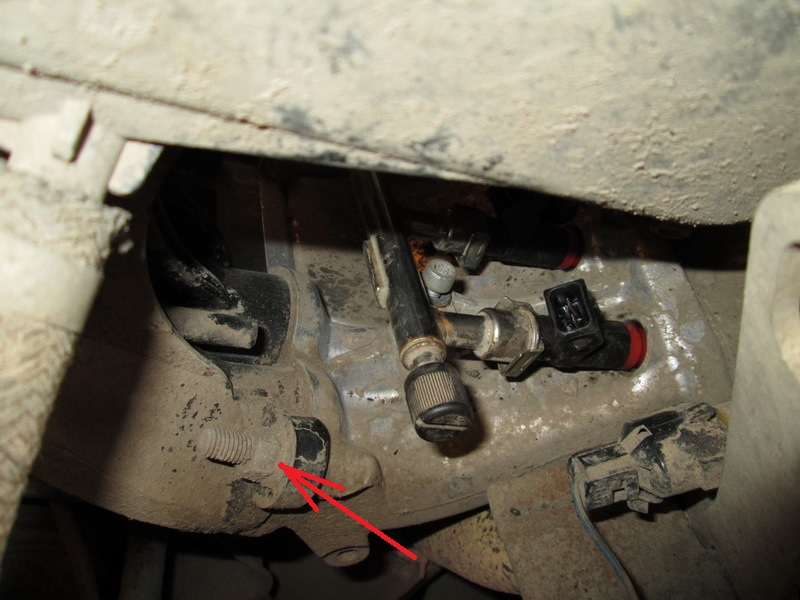

Откручивание гайки бокового крепления катколлектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

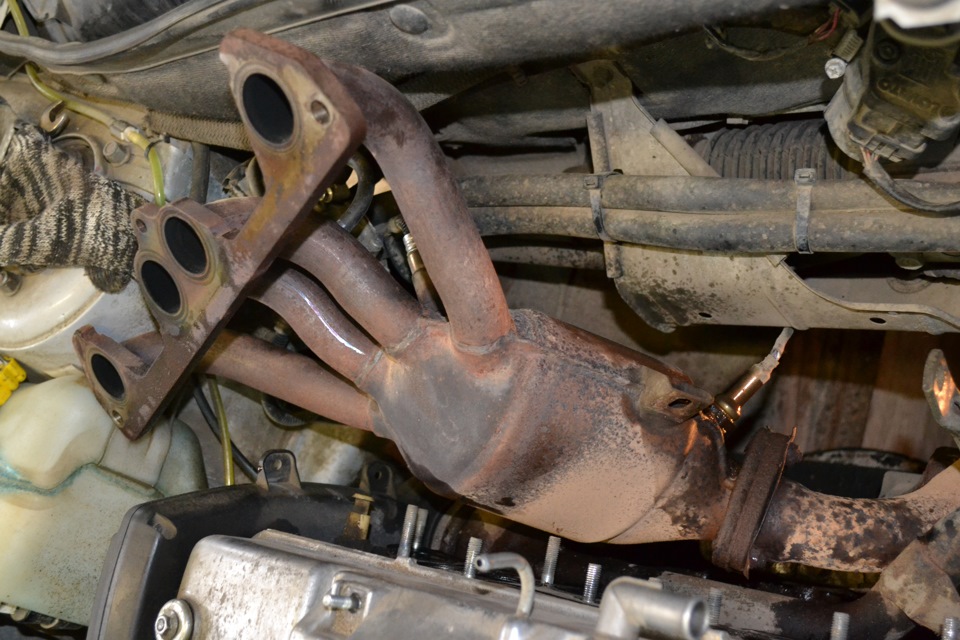

Извлечение катколлектора двигателя ВАЗ-11186 Лада Гранта (ВАЗ 2190)

Катколлекторы 8-клапанных двигателей Лада Гранта (ВАЗ 2190)

31. Снимите со шпилек головки блока уплотнительную прокладку катколлектора и впускного коллектора.

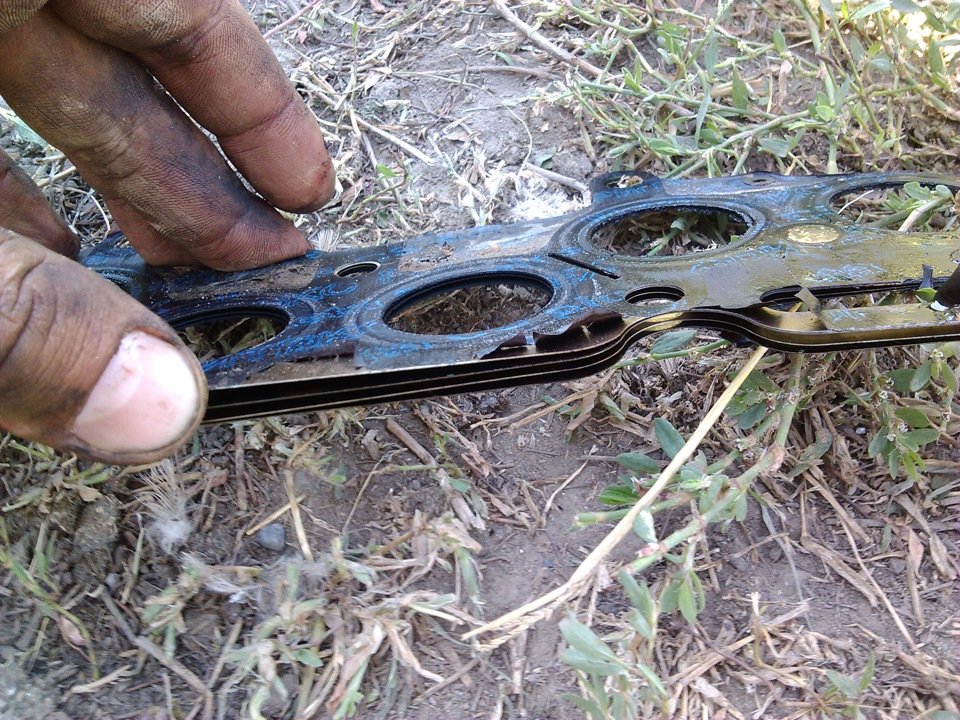

Снятая прокладка катколлектора и впускного коллектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

32. Очистите от остатков старой прокладки и нагара фланцы головки блока, впускного коллектора и катколлектора.

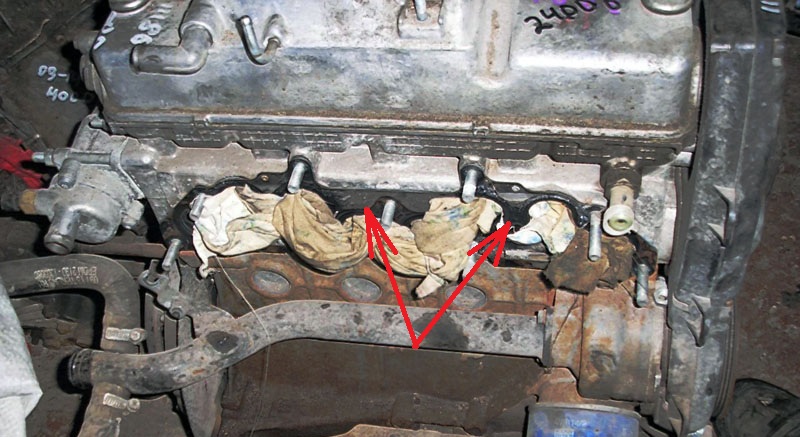

Фланец головки блока цилиндров 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

33. Установите новую прокладку.

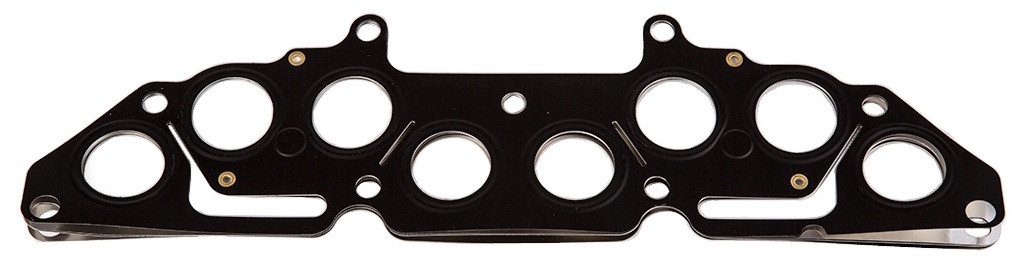

Новая прокладка катколлектора и впускного коллектора 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

34. Установите детали и узлы в порядке, обратном снятию.

Примечание:

Во избежание прилипания прокладки катколлектора и для повышения ее герметичности рекомендуем перед установкой смазать прокладку катколлектора с обеих сторон тонким слоем графитной смазки. Шпильки крепления выпускного коллектора также смажьте графитной смазкой.

При установке дополнительного глушителя рекомендуется заменить прокладку дополнительного глушителя: в большинстве случаев после вторичной установки она начинает сечь и быстро приходит в негодность.

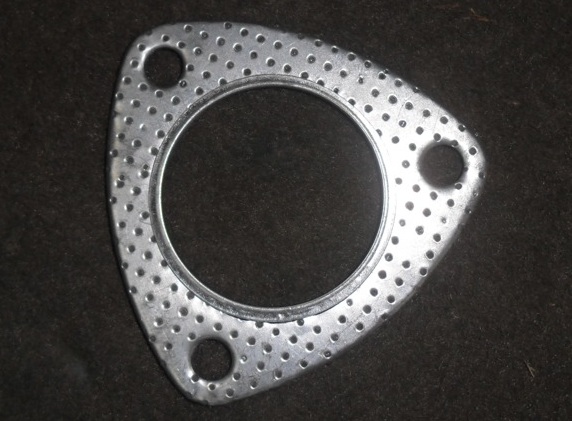

Новая прокладка дополнительного глушителя Лада Гранта (ВАЗ 2190)
