Снятие обивки передней двери Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская малая
  • Отвертка крестовая средняя

Детали и расходники:

  • Крепежные пистоны

Примечания:

Работу проводите при замене стеклоподъемника, стекла, замка двери и ручек. Работа показана на двери водителя.

1. Рукой отверните кнопку блокировки замка двери.

Снятие кнопки блокировки замка двери Лада Гранта (ВАЗ 2190)

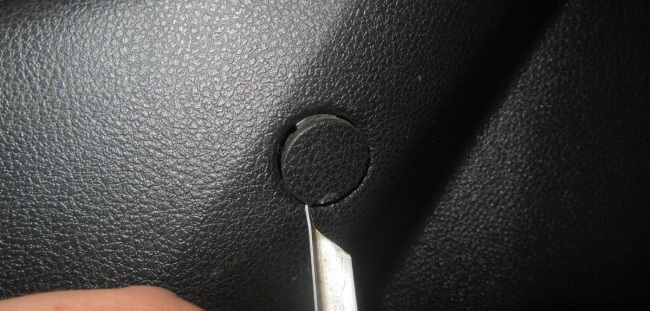

2. Поддев отверткой с тонким лезвием заглушку, извлеките ее из отверстия обивки.

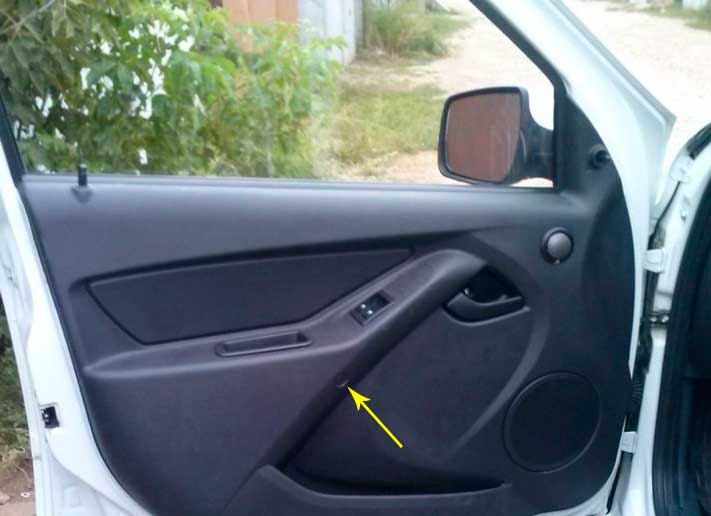

Размещение заглушки передней двери Лада Гранта (ВАЗ 2190)

Снятие заглушки крепления обивки передней двери Лада Гранта (ВАЗ 2190)

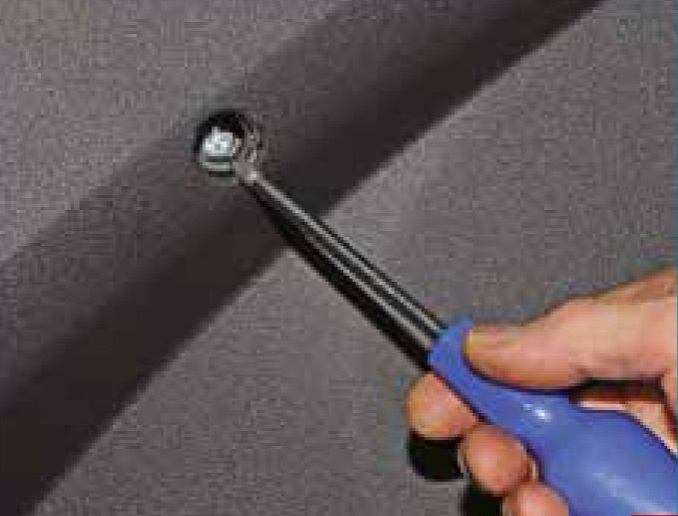

3. Крестовой отверткой отверните винт крепления обивки к двери.

Откручивание винта крепления обивки передней двери Лада Гранта (ВАЗ 2190)

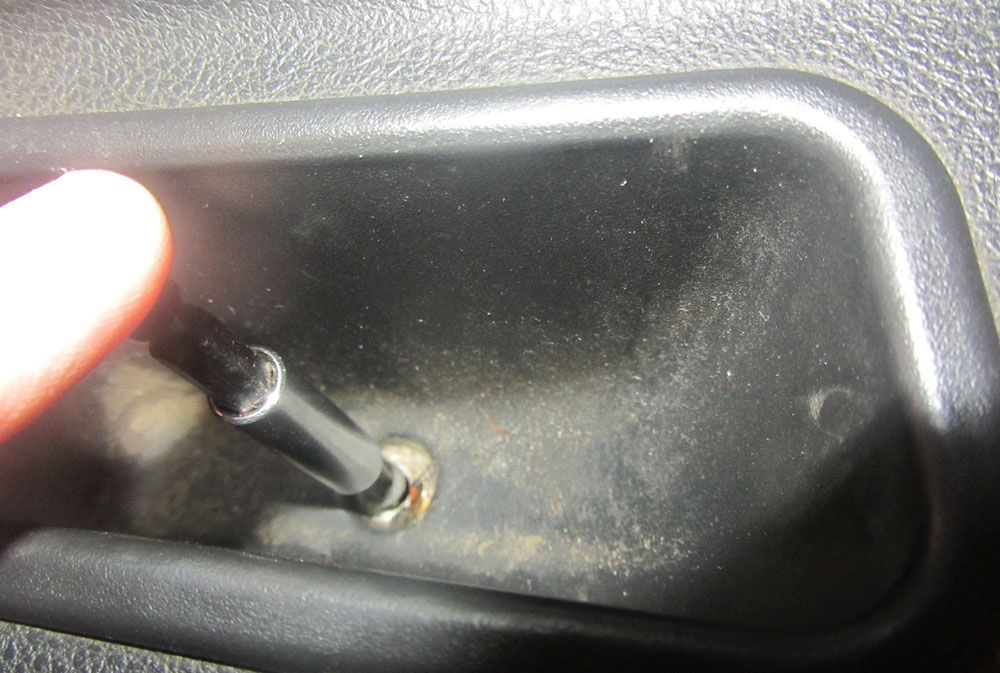

4. С помощью того же инструмента отверните саморез крепления обивки, расположенный в нише подлокотника.

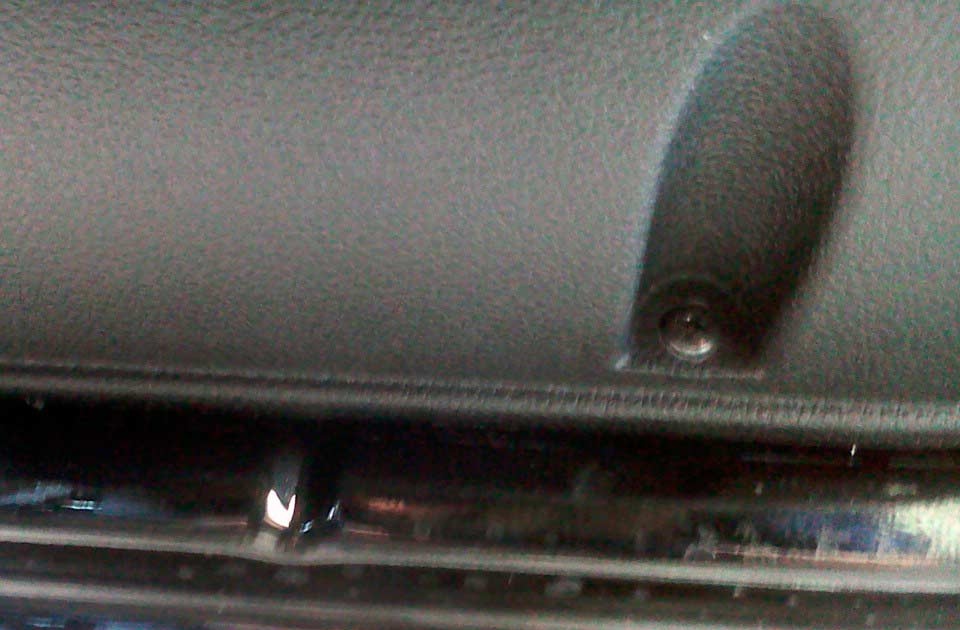

Откручивание самореза крепления обивки передней двери в нише подлокотника Лада Гранта (ВАЗ 2190)

5. Крестовой отверткой отверните два самореза нижнего крепления обивки.

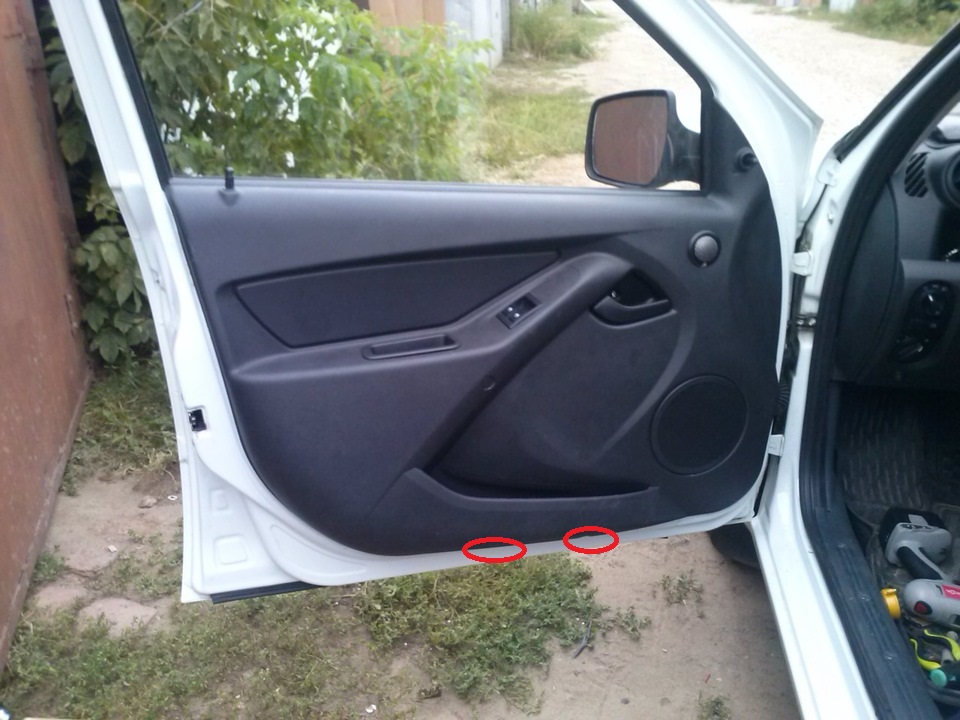

Размещение саморезов нижнего крепления обивки передней двери Лада Гранта (ВАЗ 2190)

Саморез нижнего крепления обивки передней двери Лада Гранта (ВАЗ 2190)

6. Вставив отвертку между обивкой и внутренней панелью двери, отжимайте нижний передний угол обивки от двери, преодолевая сопротивление пистонов. Продолжайте отжимать обивку от двери, двигаясь от угла в обе стороны, преодолевая сопротивление пистонов.

Отжимание обивки передней двери Лада Гранта (ВАЗ 2190)

8. Выведите тягу блокировки замка из отверстия обивки.

Размещение выведенной из обивки тяги блокировки замка передней двери Лада Гранта (ВАЗ 2190)

9. Отведите обивку от двери, насколько это позволяет длина проводов выключателей электростеклоподъемников.

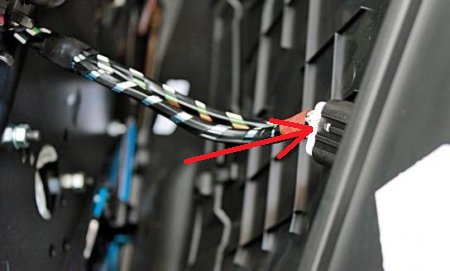

10. Нажав отверткой на фиксатор, отсоедините колодку жгута проводов от выключателя электростеклоподъемника двери водителя.

Размещение колодки жгута проводов выключателя электростеклоподъемника двери водителя Лада Гранта (ВАЗ 2190)

Колодка жгута проводов выключателя электростеклоподъемника двери водителя Лада Гранта (ВАЗ 2190)

11. Аналогично отсоедините колодку жгута проводов от выключателя электростеклоподъемника двери переднего пассажира.

Колодка жгута проводов выключателя электростеклоподъемника двери переднего пассажира Лада Гранта (ВАЗ 2190)

12. Снимите обивку передней двери.

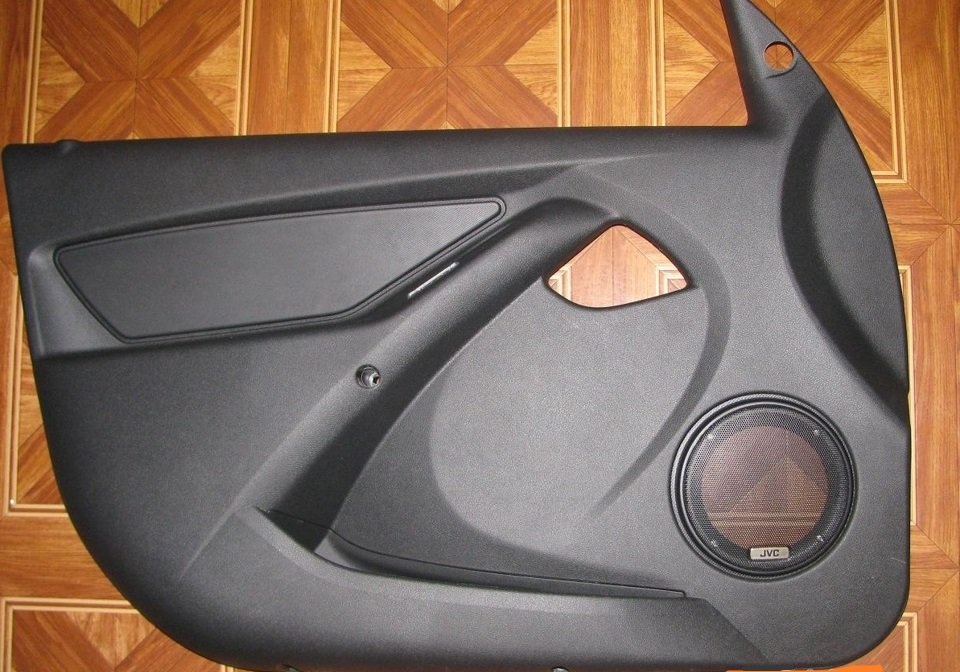

Обивка передней двери Лада Гранта (ВАЗ 2190)

Примечание:

При снятии обивки могли поломатся пистоны. Поэтому, проверьте все пистоны на наличие повреждений и замените в случае необходимости. Ниже показано расположение пистонов и их посадочных мест.

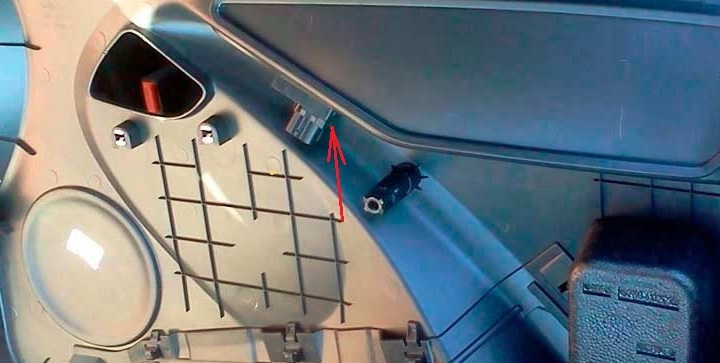

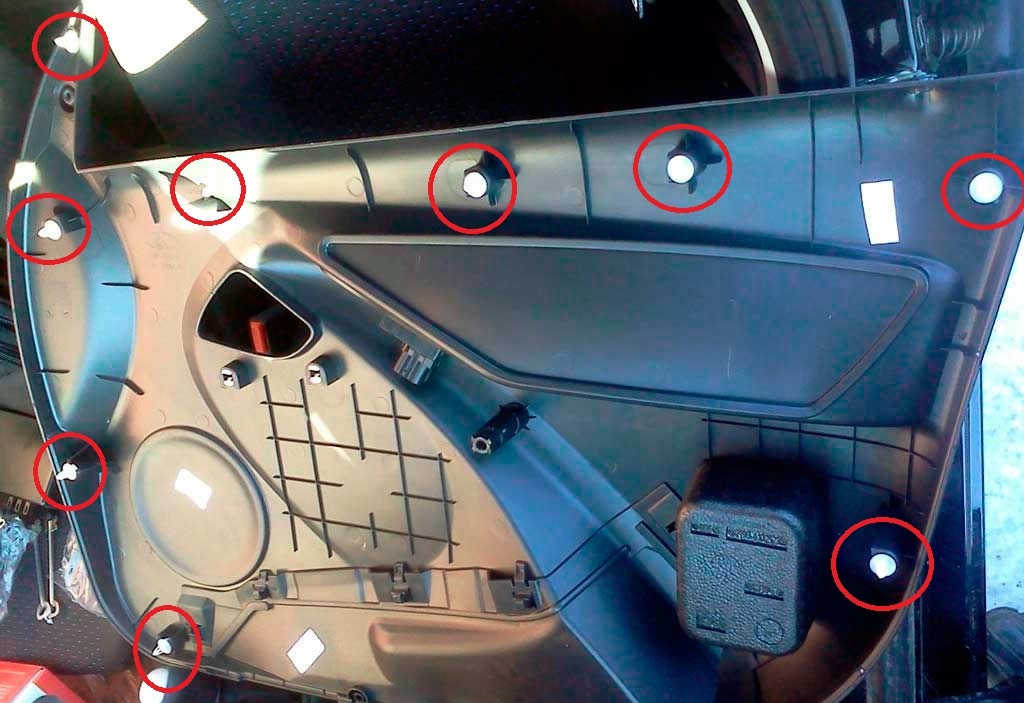

Расположение пистонов и их посадочных мест обивки передней двери Лада Гранта (ВАЗ 2190)

13. Отверткой нажмите на два фиксатора и извлеките блок выключателей электростеклоподъемников из отверстия в подлокотнике обивки двери.

Размещение фиксаторов блока выключателей электростеклоподъемников передней двери Лада Гранта (ВАЗ 2190)

14. Установите обивку передней двери в обратной последовательности.

В статье не хватает:

  • Качественных фото ремонта
