Снятие и дефектовка маховика на автомобиле Lada Granta

Инструменты:

• Ключ трещоточный
• Удлинитель
• Головка на 8 мм
• Головка на 10 мм
• Высокая головка на 13 мм
• Головка на 15 мм
• Головка на 17 мм
• Головка на 19 мм
• Головка на 30 мм
• Головка Torx E12
• Головка Torx Е14
• Вороток под торцевую насадку
• Отвертка плоская большая или монтажная лопатка
• Отвертка крестовая средняя
• Плоскогубцы
• Гаечный ключ накидной изогнутый на 8 мм
• Гаечный ключ накидной изогнутый на 13 мм
• Гаечный ключ накидной прямой на 17 мм
• Гаечный ключ накидной прямой на 19 мм
• Регулируемый упор - 2 шт.
• Молоток большой
• Кернер
• Лейка
• Шланг
• Щетка металлическая
• Домкрат или канавный подъемник
• Подставка
• Балонный ключ
• Центрирующая оправка
• Динамометрический ключ
• Штангенциркуль
• Маркер

Детали и расходники:

• Направляющая шпилька М12×1,25 мм с пропиленным шлицом под отвертку
• Емкость техническая
• Трансмиссионное масло
• Смазка "ШРУС-4"
• Деревянные бруски
• Обезжириватель
• Анаэробный фиксатор резьбы
• Ветошь

Примечание:

Маховик снимайте для замены заднего сальника коленвала, для его замены при повреждении зубчатого венца и для шлифования поверхности под ведомый диск сцепления. Порядок снятия маховика на всех двигателях Лада Гранта одинаков.

1. Снимите коробку передач.

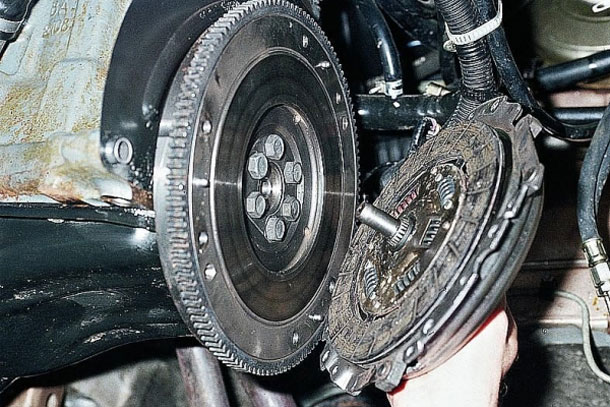

2. Снимите "корзину" и ведомый диск сцепления.

3. Обязательно пометьте маркером или любым другим способом взаимное расположение маховика и коленчатого вала.

Примечание:

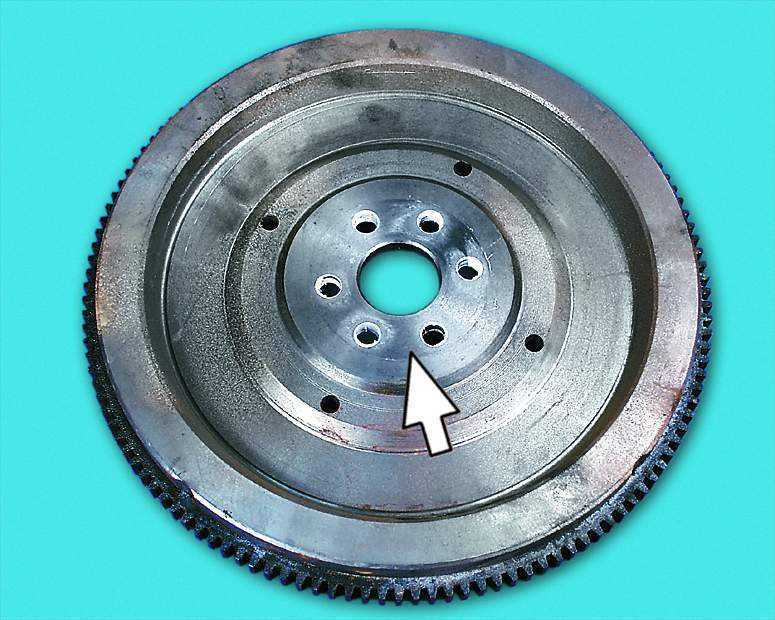

Маховик может быть установлен на коленчатый вал только в одном возможном положении, так как отверстия для его крепления расположены асимметрично. Однако для облегчения установки маховика рекомендуем пометить взаимное расположение деталей.

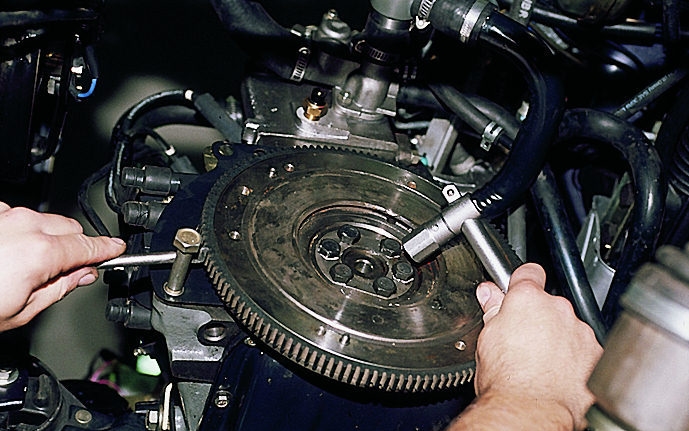

4. Воротком с насадкой на 17 мм выверните шесть болтов крепления маховика. При этом с помощью отвертки удерживайте маховик от проворачивания.

Примечание:

Маховик можно застопорить так: вверните в отверстие блока цилиндров (под болт нижнего переднего крепления картера сцепления) шпильку М12×1,25 или болт и установите отвертку между зубьями маховика и оперев на шпильку.

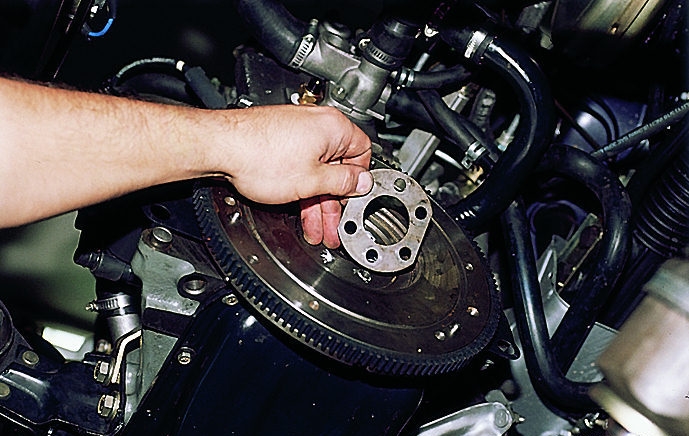

5. Вывернув болты и придерживая маховик, снимите опорную шайбу болтов.

6. Снимите маховик с фланца коленвала.

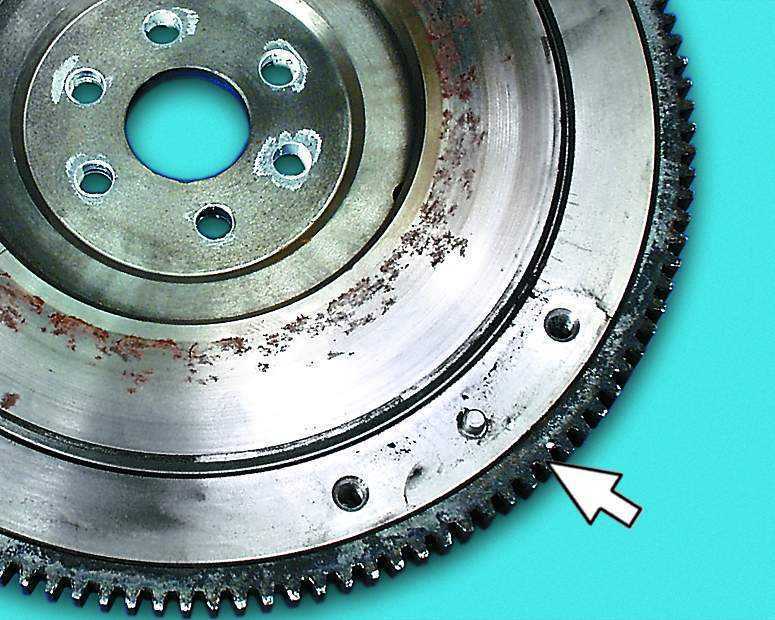

7. Проверьте состояние зубьев обода маховика и в случае их повреждения замените маховик.

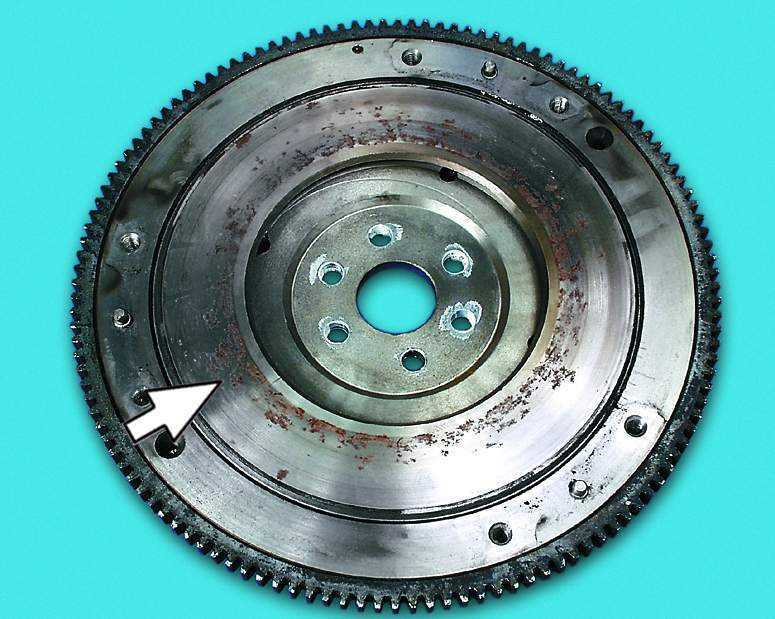

8. Замените или отремонтируйте маховик, если появились риски и задиры на поверхностях прилегания ведомого диска сцепления (см. первое фото) или фланца (см. второе фото).

9. Проверить и отремонтировать маховик можно в автомастерской, располагающей специальным оборудованием.

10. Установите на автомобиль маховик в порядке, обратном снятию, совместив отверстия на маховике и фланце коленчатого вала (они расположены асимметрично).

Примечание:

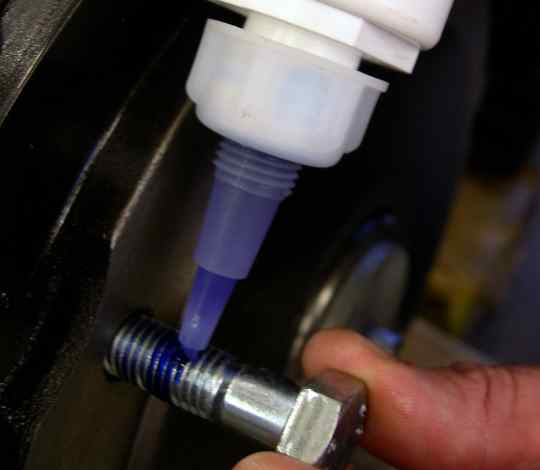

Перед установкой на автомобиль маховика нанесите на резьбу болтов его крепления анаэробный фиксатор резьбы, предварительно обезжирив болты и резьбовые отверстия под них.
