Замена диагностического датчика концентрации кислорода на автомобиле Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 22 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 13 мм
  • Плоскогубцы
  • Зубило
  • Молоток средний

Детали и расходники:

  • Диагностический датчик концентрации кислорода
  • Аэрозольная смазка типа WD-40 или аналогичная

Примечания:

Диагностический датчик концентрации кислорода находится и установлен в катализаторе за нейтрализатором, работает по тому же принципу, что и управляющий датчик концентрации кислорода, и полностью с ним взаимозаменяем.

Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода, указывает на содержание кислорода в отработавших газах после нейтрализатора.

Если нейтрализатор работает нормально, показания диагностического датчика концентрации кислорода будут значительно отличаться от показаний управляющего датчика концентрации кислорода.

1. Отсоедините на автомобиле провод от клеммы «минус» аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Разъедините разъемы проводов датчика и проводки автомобиля.

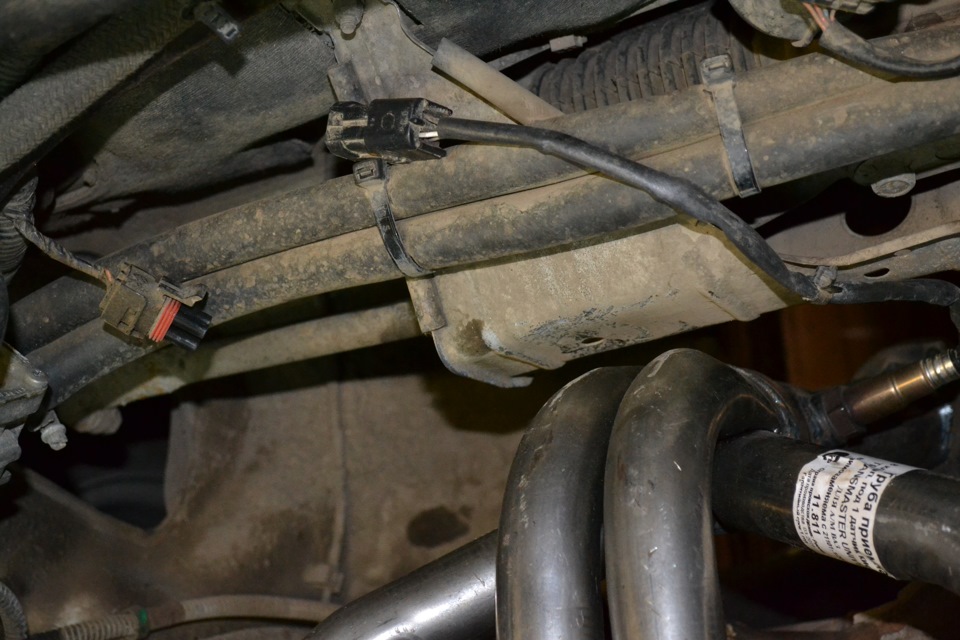

Разъединение колодок проводов системы управления двигателем и диагностического датчика Лада Гранта (ВАЗ 2190)

3. Отсоедините фиксатор жгута проводов диагностического датчика концентрации кислорода от термоэкрана.

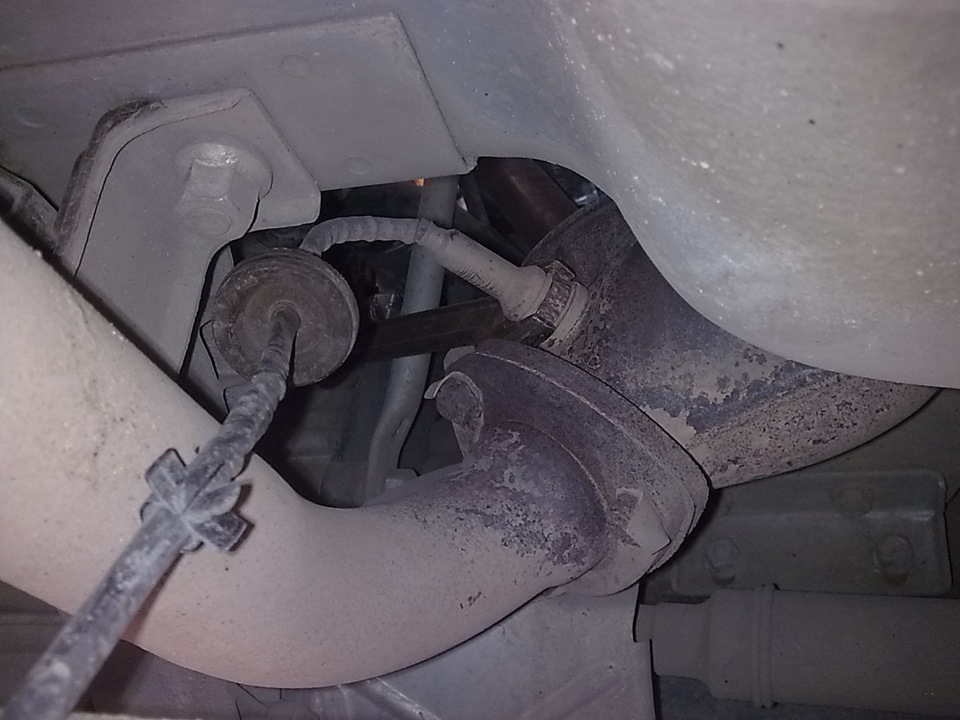

Размещение фиксатора провода диагностического датчика кислорода Лада Гранта (ВАЗ 2190)

4. Отверните три гайки крепления дополнительного глушителя к катализатору и снимите термоэкран приемной трубы глушителя, как описано здесь.

5. Выверните ключом на 22 мм датчик и снимите его с автомобиля.

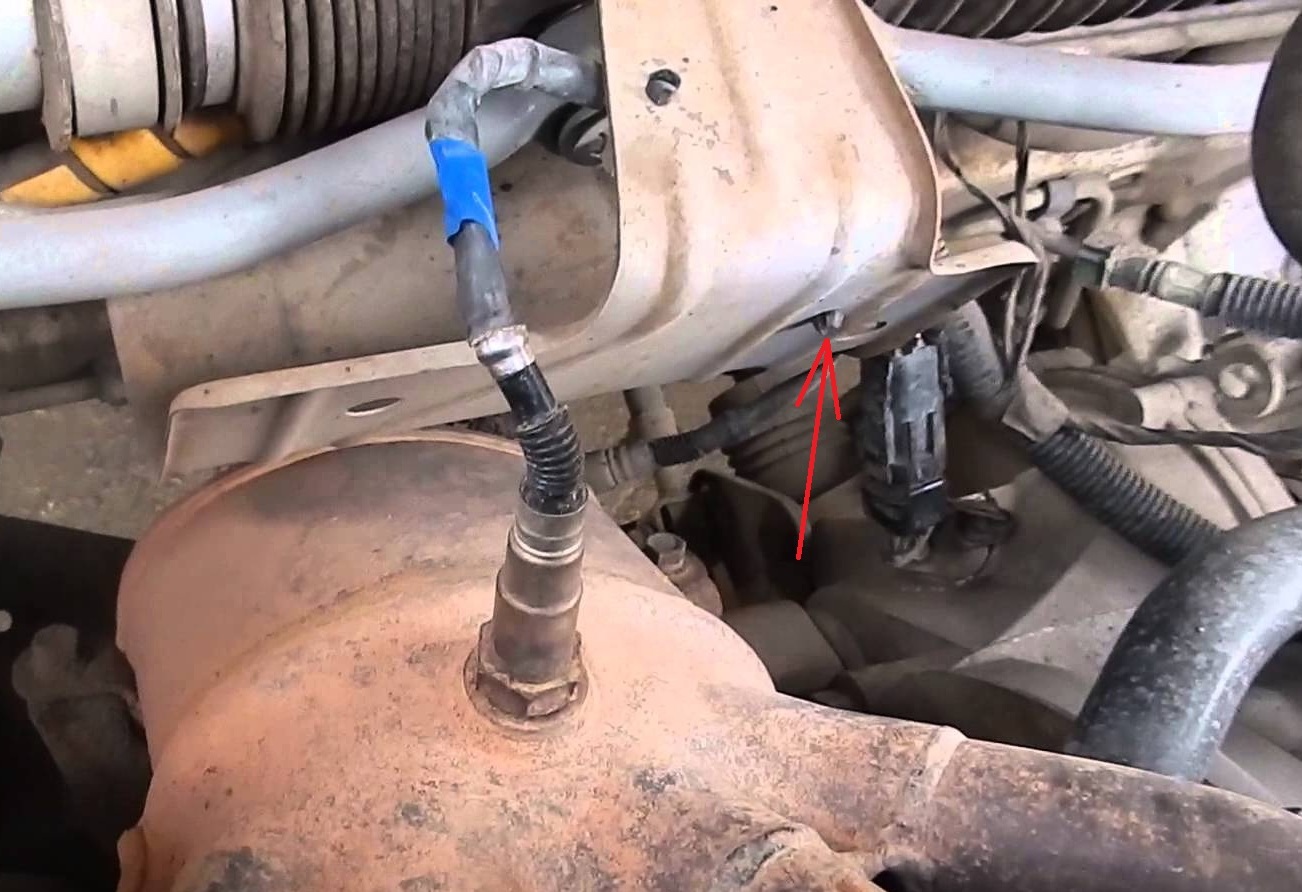

Размещение диагностического датчика концентрации кислорода Лада Гранта (ВАЗ 2190)

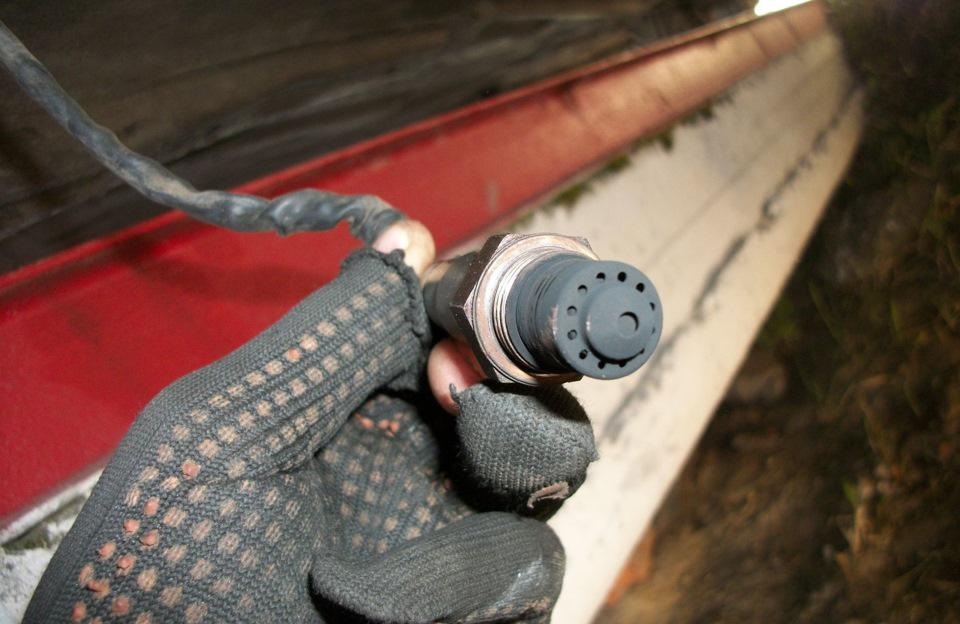

Снятый диагностический датчик концентрации кислорода Лада Гранта (ВАЗ 2190)

6. При необходимости выполните замену диагностического датчика концентрации кислорода.

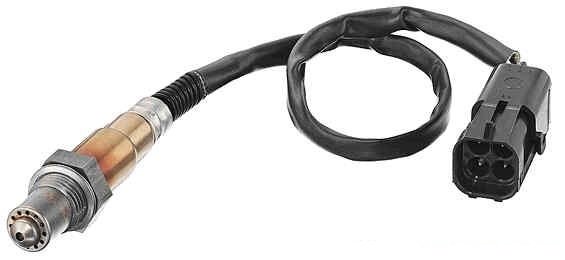

Новый диагностический датчик концентрации кислорода двигателя Лада Гранта (ВАЗ 2190)

7. Установите на автомобиль все снятые детали в порядке, обратном снятию.
