Описание конструкции системы выпуска отработавших газов Lada Granta

Примечание:

Ниже приведено описание конструкции системы выпуска отработавших газов Лада Гранта для понимания взаимного размещения и функциональности отдельных элементов соответствующих механизмов.

Система выпуска отработавших газов:

1 – задняя подушка подвески основного глушителя;

2 – основной глушитель;

3 – передняя подушка подвески основного глушителя;

4 – соединительное кольцо;

5 – болты хомута;

6 – хомут;

7 – гайки хомута;

8 – гайки крепления дополнительного глушителя к катколлектору;

9 – стопорная пластина;

10 – уплотнительная прокладка дополнительного глушителя;

11 – диагностический датчик концентрации кислорода;

12 – катколлектор;

13 – уплотнительная прокладка впускной трубы и катколлектора;

14 – управляющий датчик концентрации кислорода;

15 – кронштейн крепления катколлектора к блоку цилиндров;

16 – металлокомпенсатор;

17 – дополнительный глушитель;

18 – подушки подвески дополнительного глушителя.

Система выпуска состоит из выпускного коллектора, выполненного заодно с каталитическим нейтрализатором (катколлектора), дополнительного и основного глушителей и соединяющих их труб.

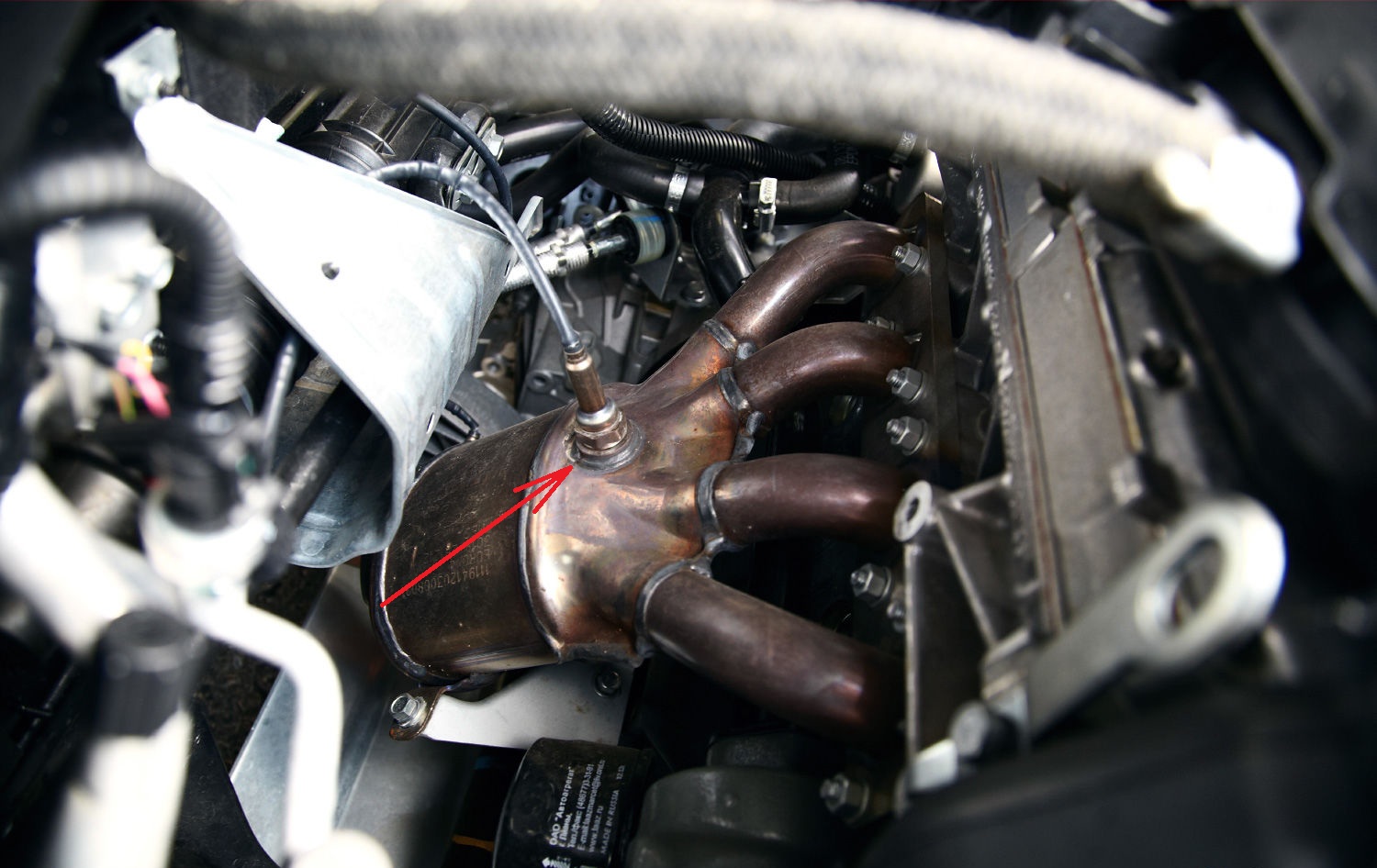

В верхней части катколлектора (до нейтрализатора) установлен управляющий датчик концентрации кислорода в отработавших газах (лямбда-зонд).

Управляющий датчик концентрации кислорода

Второй датчик концентрации кислорода – диагностический установлен после нейтрализатора в нижней части катколлектора.

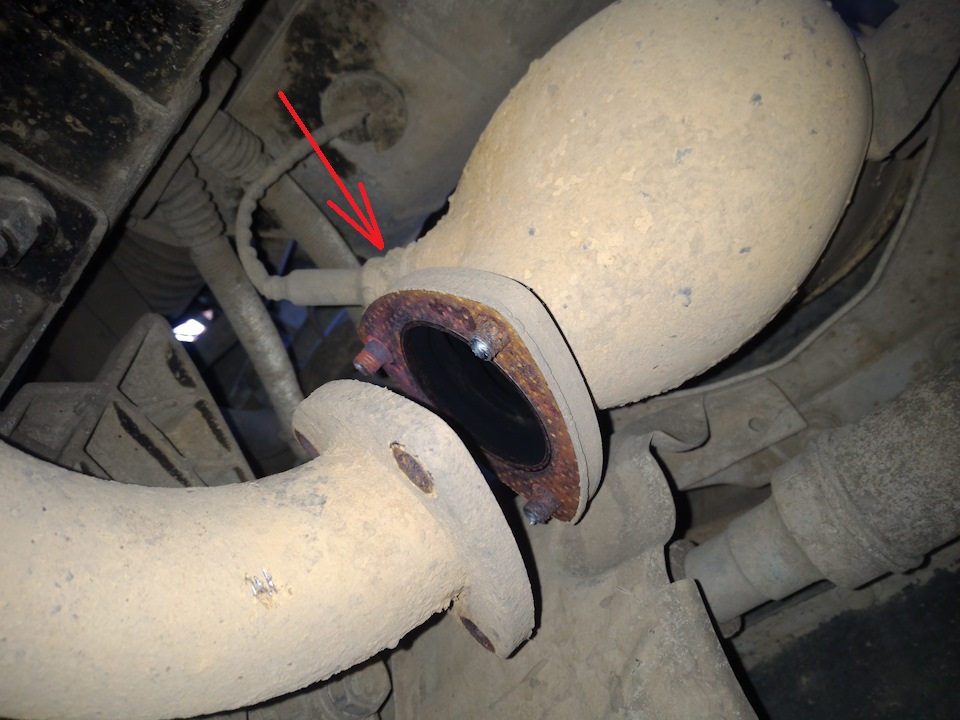

Диагностический датчик концентрации кислорода

Каталитический нейтрализатор с двумя датчиками концентрации кислорода обеспечивают выполнение требований по нормам токсичности Евро‑4.

Катколлектор

На автомобиле установлен трехкомпонентный каталитический нейтрализатор отработавших газов, предназначенный для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Он представляет собой керамический блок со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием, платиной.

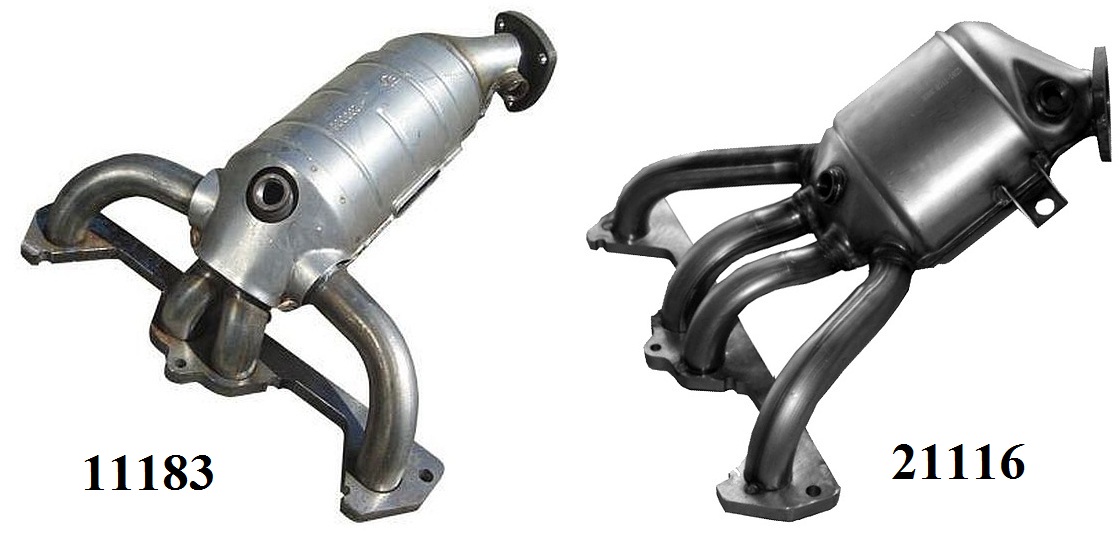

Катколлекторы двигателей ВАЗ-11183 и ВАЗ-21116

Проходя через поры нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный углекислый газ (СО₂), а оксиды азота восстанавливаются до безвредного азота. Cодержание токсичных углеводородных соединений (СН) в отработавших газах значительно снижается. В целом степень очистки газов в исправном нейтрализаторе достигает 90-95%.

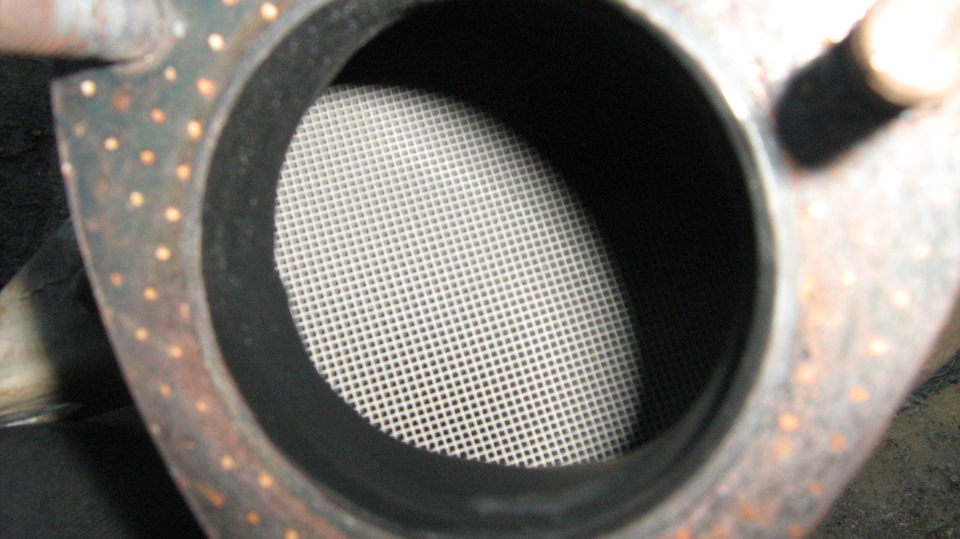

Поры каталитического нейтрализатора

Уплотнительная прокладка в соединении впускной трубы и катколлектора с головкой блока цилиндров

Между катколлектором и головкой блока цилиндров установлена металлическая многослойная термостойкая прокладка с герметизирующим покрытием (общая для катколлектора и впускной трубы в 8-клапанных двигателях).

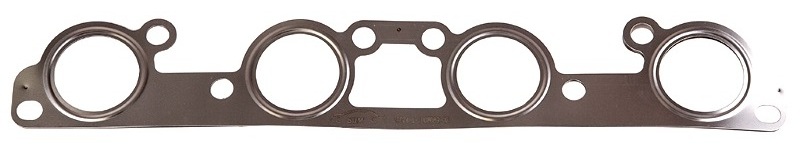

Прокладка катколлектора и впускного коллектора 8-клапанных двигателей

Прокладка катколлектора двигателя ВАЗ-21126

Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (контроллер), изменяя количество подаваемого топлива в зависимости от показаний датчиков концентрации кислорода. Причиной выхода из строя нейтрализатора могут быть перебои в системе зажигания: несгоревшее топливо догорает в нейтрализаторе, повреждая поры нейтрализатора. Это может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя. Глушители и катколлектор – неразборные узлы, при выходе из строя должны заменяться новыми.

К фланцу катколлектора тремя шпильками с гайками крепится фланец трубы металлокомпенсатора и дополнительного глушителя.

Соединение фланцев труб дополнительного глушителя и катколлектора уплотнено термостойкой прокладкой.

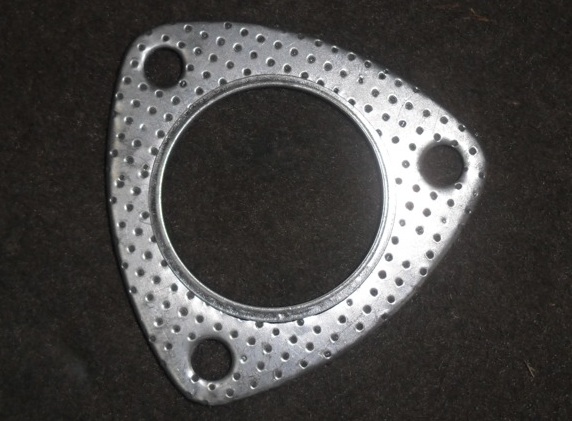

Уплотнительная прокладка фланцев труб дополнительного глушителя и катколлектора

Металлокомпенсатор сильфонного типа позволяет силовому агрегату совершать колебания на резинометаллических опорах, не передавая эти колебания на систему выпуска отработавших газов.

Металлокомпенсатор дополнительного глушителя

Между задней частью трубы дополнительного глушителя и передней частью трубы основного глушителя находится металлическое кольцо с двумя сферическими наружными поверхностями, позволяющее компенсировать погрешности изготовления деталей. Внутренняя поверхность фланцев – также сферическая, сами фланцы стянуты хомутом.

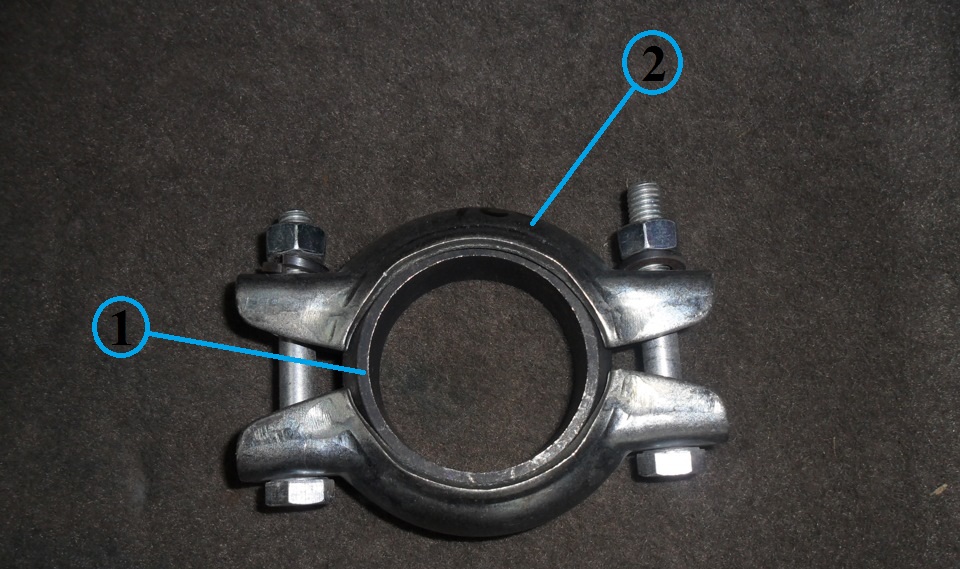

Соединение труб дополнительного и основного глушителей:

1 – соединительное кольцо;

2 – хомут.

На кузове, над дополнительным глушителем и металлокомпенсатором, установлены теплозащитные кожухи.

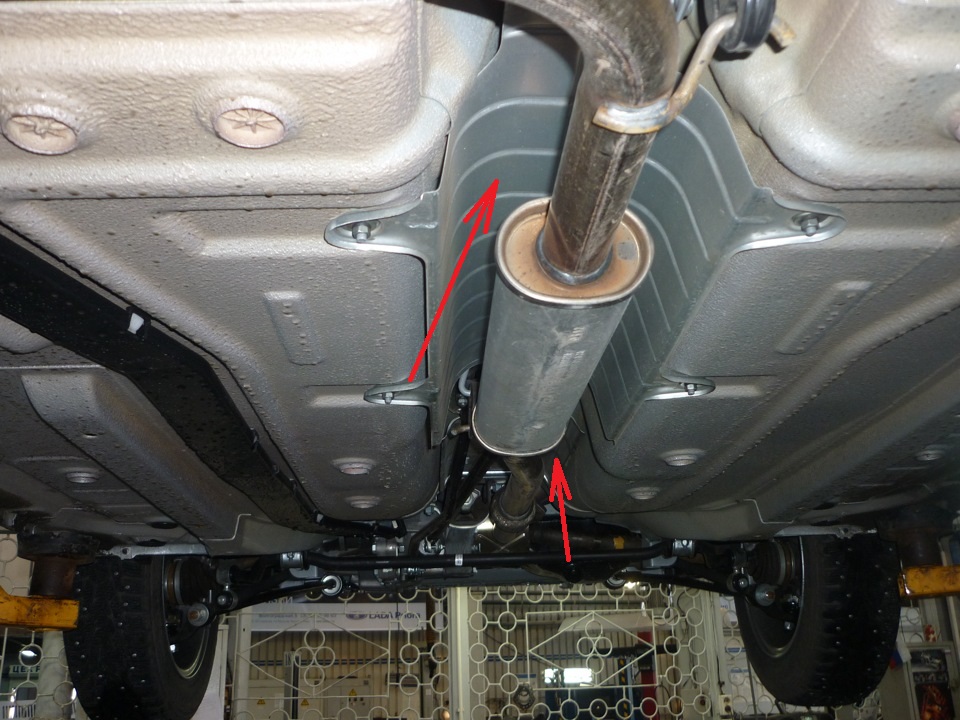

Размещение теплозащитных кожухов системы выпуска отработавших газов

Система выпуска подвешена к кузову на четырех резиновых подушках. Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, а также предусматривает подтяжку ослабленных соединений.
