Снятие рулевого механизма Lada Granta

Инструмент:

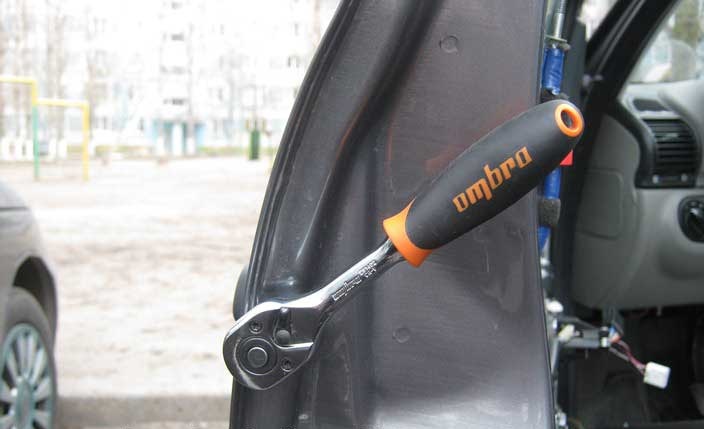

• Ключ трещоточный
• Головка на 13 мм
• Гаечный ключ рожковый на 13 мм
• Гаечный ключ накидной прямой на 13 мм
• Гаечный ключ накидной прямой на 15 мм
• Гаечный ключ накидной прямой на 19 мм
• Домкрат или канавный подъемник
• Балонный ключ
• Отвертка плоская большая
• Монтажная лопатка
• Молоток большой
• Плоскогубцы
• Раздвижные плоскогубцы

Примечания:

Рулевой механизм снимайте для ремонта или замены. Работу выполняйте на смотровой канаве или эстакаде.

1. В салоне автомобиля отверните гайку болта крепления нижнего карданного шарнира промежуточного вала к валу-шестерне рулевого механизма.

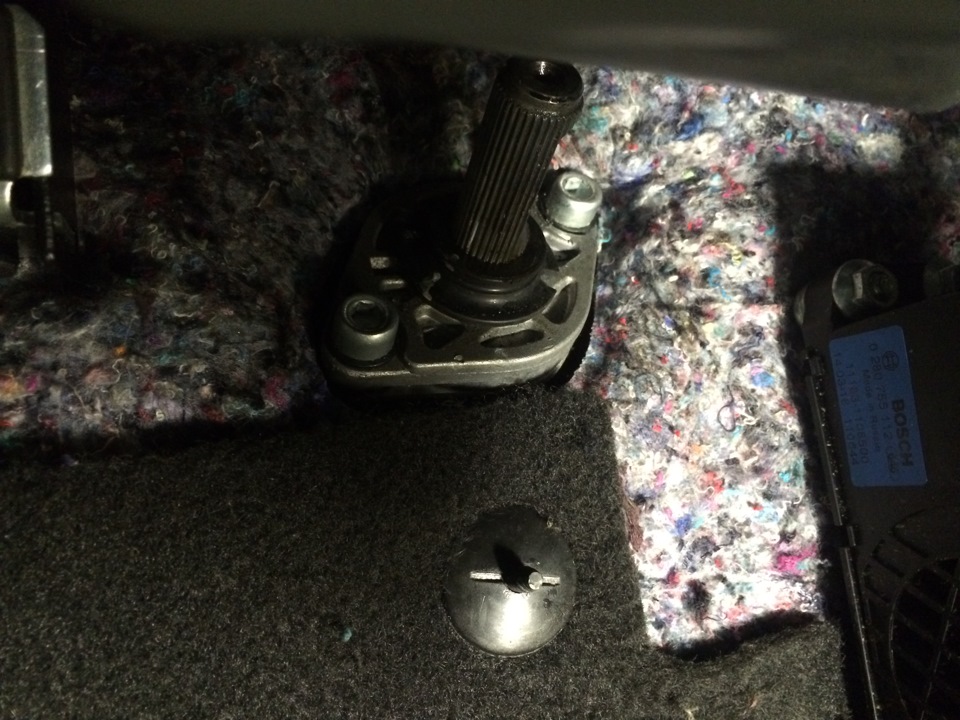

2. Снимите нижнюю часть промежуточного вала с вала-шестерни рулевого механизма.

Примечание:

После разъединения механической связи между выходным валом рулевой колонки и валом-шестерней рулевого механизма нельзя поворачивать рулевое колесо во избежание повреждения спирального кабеля, соединяющего подушку безопасности водителя со жгутом проводов.

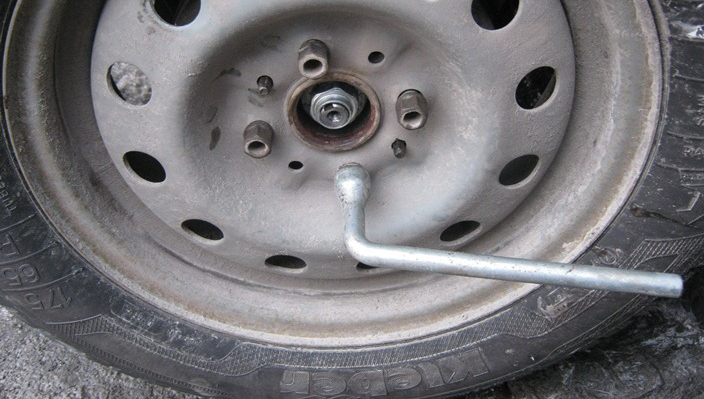

3. Вывесьте переднюю часть автомобиля. Снимите передние колеса с помощью балонного ключа.

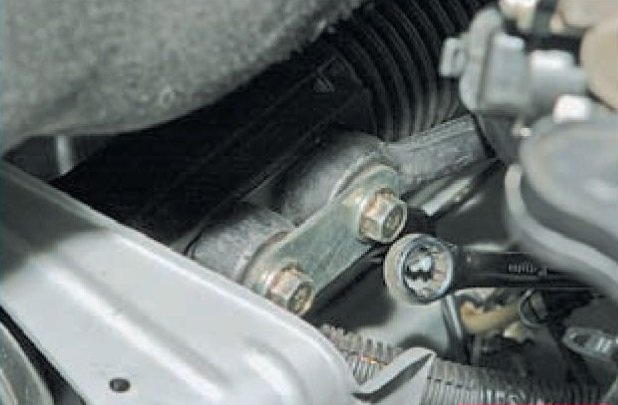

4. Снимите рулевой механизм без рулевых тяг или с тягами: 1) в первом случае отсоедините внутренние наконечники рулевых тяг от рулевого механизма, как описано в этой статье;

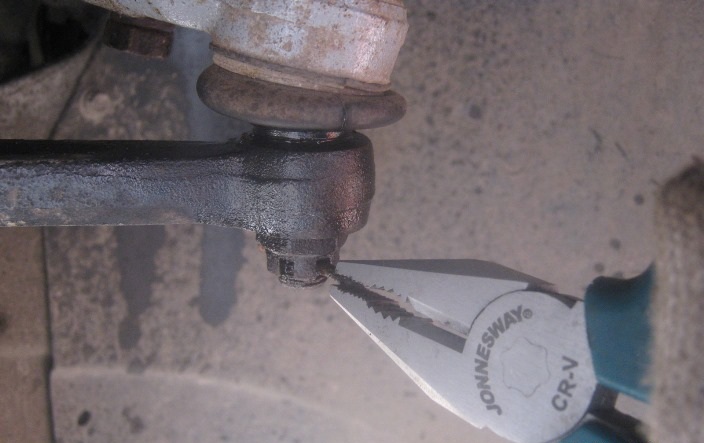

2) во втором случае отсоедините наружные наконечники рулевых тяг от поворотных рычагов амортизаторных стоек, как описано здесь.

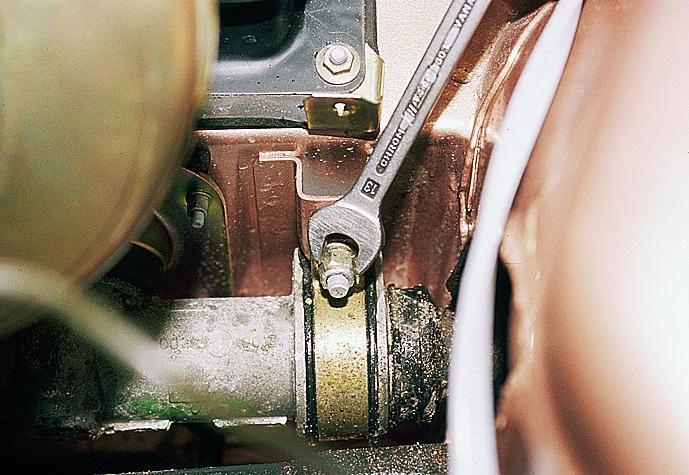

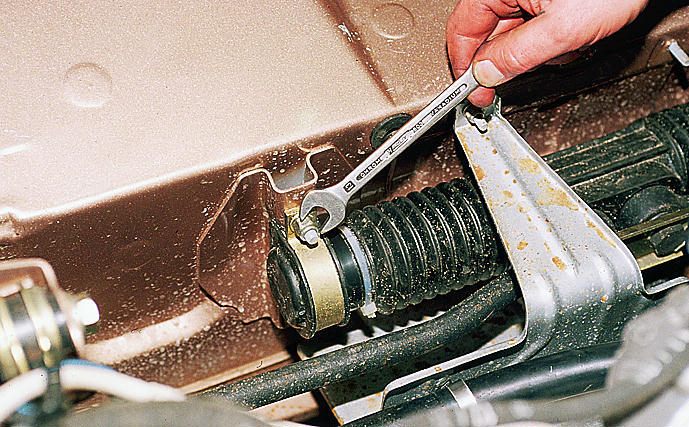

5. С правой стороны автомобиля головкой на 13 мм отверните две гайки крепления скобы рулевого механизма к щитку передка и снимите ее.

6. Аналогично снимите скобу крепления рулевого механизма с левой стороны.

7. Сдвиньте рулевой механизм вперед, чтобы вывести вал-шестерню из отверстия в щитке передка.

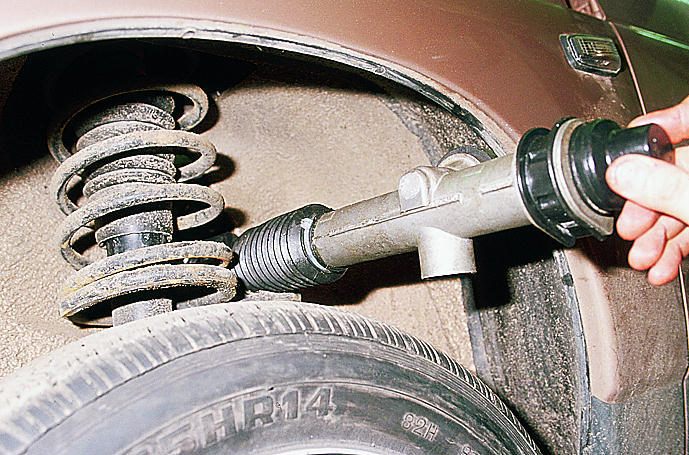

8. Снимите рулевой механизм, выводя его через окно в арке левого колеса (снятие показано со снятыми рулевыми тягами).

9. Установите рулевой механизм в обратной последовательности.

Примечание:

Перед установкой проверьте, чтобы рейка была установлена в среднее положение. Для этого раздвижными плоскогубцами вращайте за лыску вал-шестерню в любую сторону до упора, после чего поверните вал в обратную сторону на два полных оборота и доверните вал так, чтобы лыска на валу располагалась с правой стороны по ходу автомобиля.
