Снятие топливной рампы и форсунок двигателей ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 Lada Granta

Инструменты:

  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Шестигранный ключ на 5 мм
  • Гаечный ключ рожковый на 17 мм - 2 шт.

Детали и расходники:

  • Уплотнительные кольца форсунок
  • Топливные форсунки (при необходимости)
  • Моторное масло

Примечания:

Топливную рампу снимите для проверки форсунок и их замены, а также при демонтаже впускной трубы.

1. Сбросьте давление в системе питания двигателя, как описано здесь.

Размещение предохранителя бензонасоса Лада Гранта (ВАЗ 2190)

2. Снимите шланг подвода воздуха с дроссельным узлом, как описано здесь и здесь.

3. Плоской отверткой отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините ее от колодки жгута проводов форсунок.

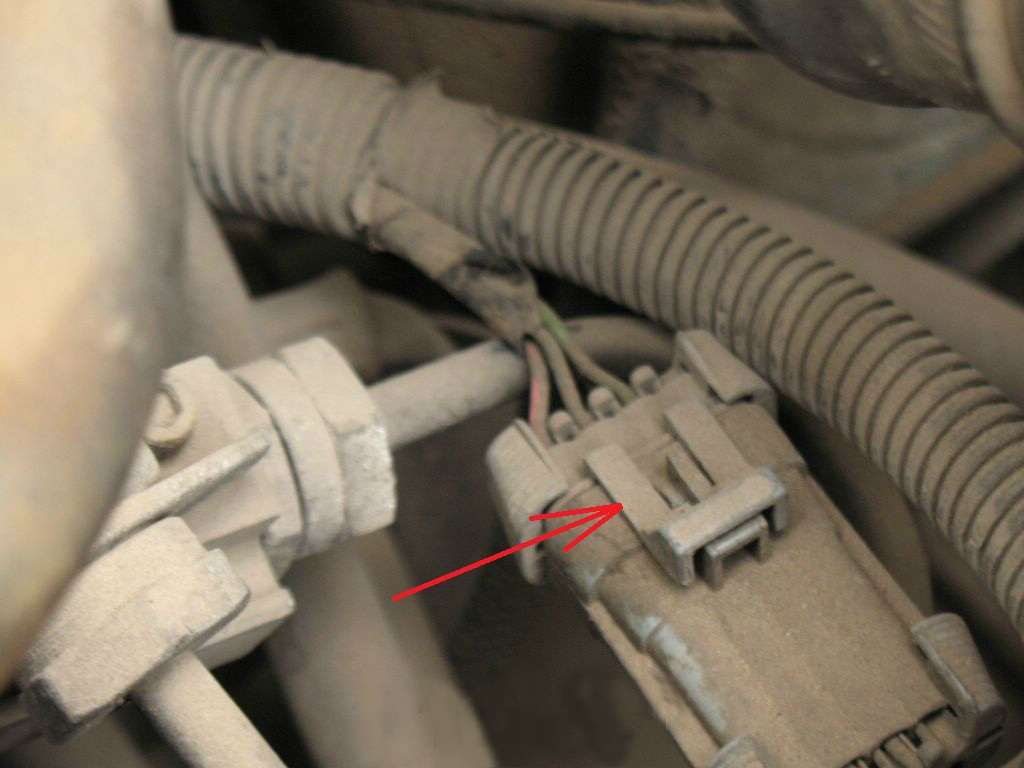

Размещение фиксатора колодки проводов управления форсунками Лада Гранта (ВАЗ 2190)

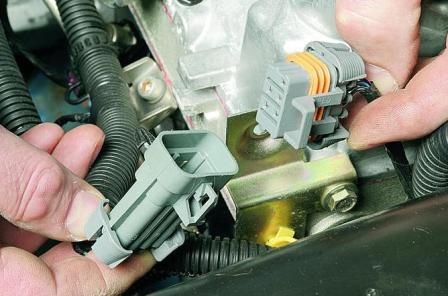

Отсоединение колодки проводов топливной рампы от проводов системы управления двигателем Лада Гранта (ВАЗ 2190)

4. Ключом на 17 мм отверните штуцер трубки топливной рампы, удерживая ключом того же размера наконечник шланга подвода топлива к рампе, и снимите наконечник шланга подвода топлива с трубки рампы.

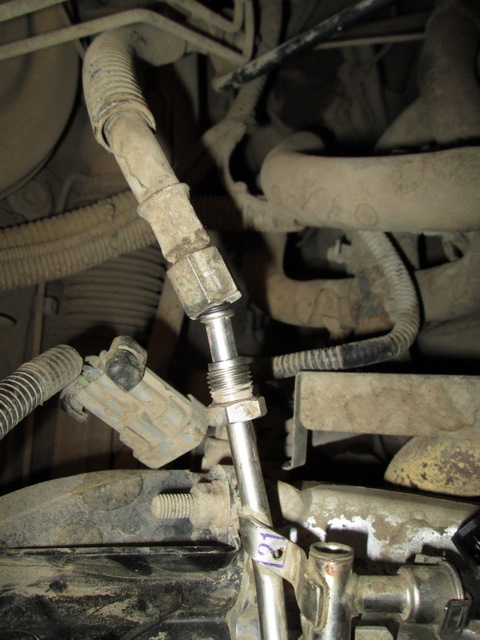

Снятие наконечника шланга подвода топлива с трубки рампы Лада Гранта (ВАЗ 2190)

Примечание:

Соединение уплотнено резиновым кольцом.

Уплотнительное кольцо трубки топливной рампы Лада Гранта (ВАЗ 2190)

5. Шестигранным ключом на 5 мм отверните по одному винту крепления рампы к впускной трубе с левой и правой сторон.

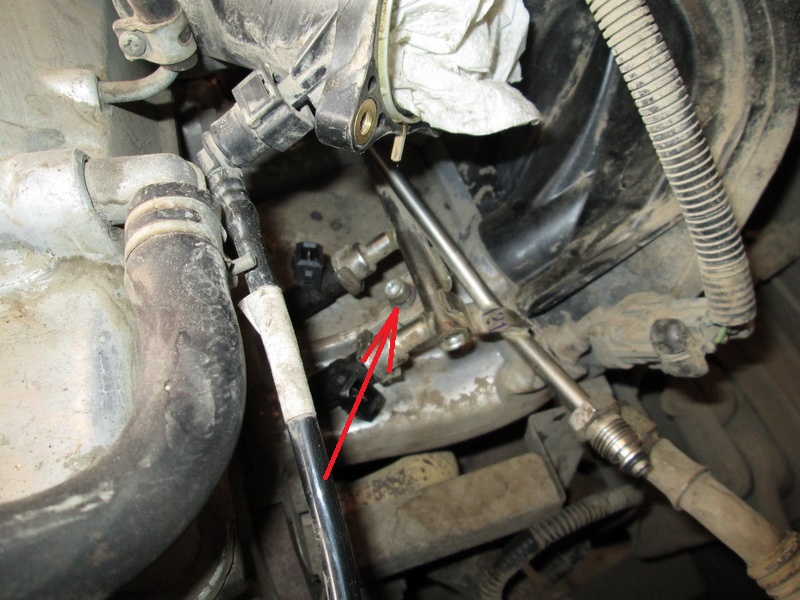

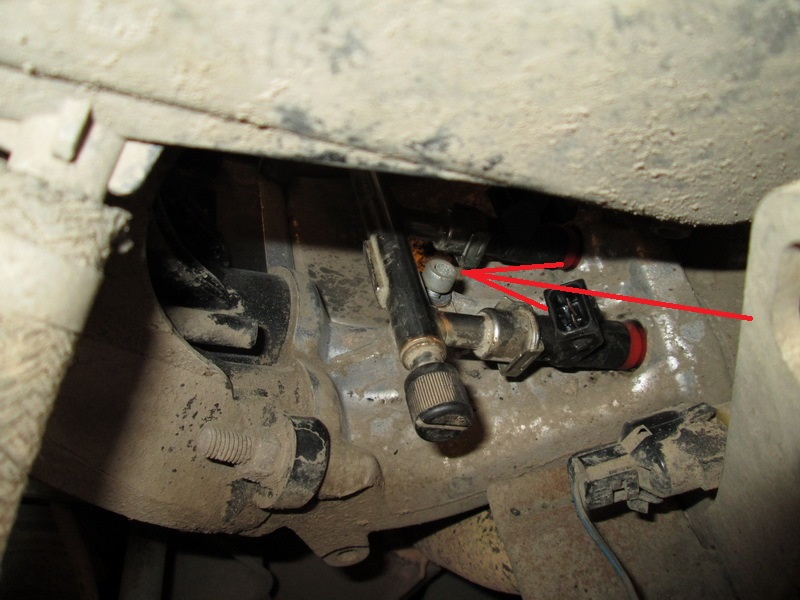

Размещение винта крепления топливной рампы к впускному модулю с левой стороны двигателя Лада Гранта (ВАЗ 2190)

Размещение винта крепления топливной рампы к впускному модулю с правой стороны двигателя Лада Гранта (ВАЗ 2190)

6. Потянув рампу вдоль осей форсунок и преодолевая сопротивление резиновых уплотнительных колец форсунок, выньте все четыре форсунки из отверстий во впускной трубе. Выведите топливную рампу в сборе с форсунками к левой стороне автомобиля и достаньте ее из моторного отсека.

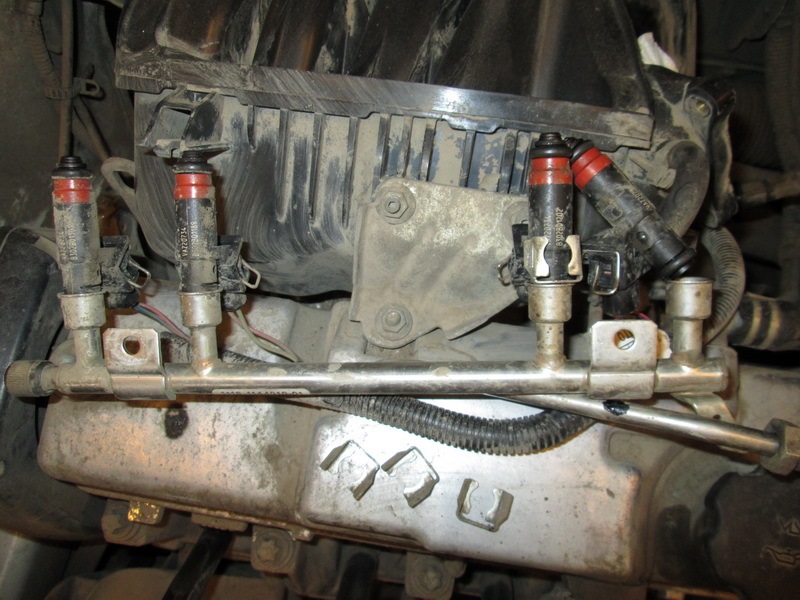

Топливная рампа в сборе с форсунками Лада Гранта (ВАЗ 2190)

7. Сжав пружинный фиксатор колодки жгута проводов, отсоедините колодку от разъема форсунки.

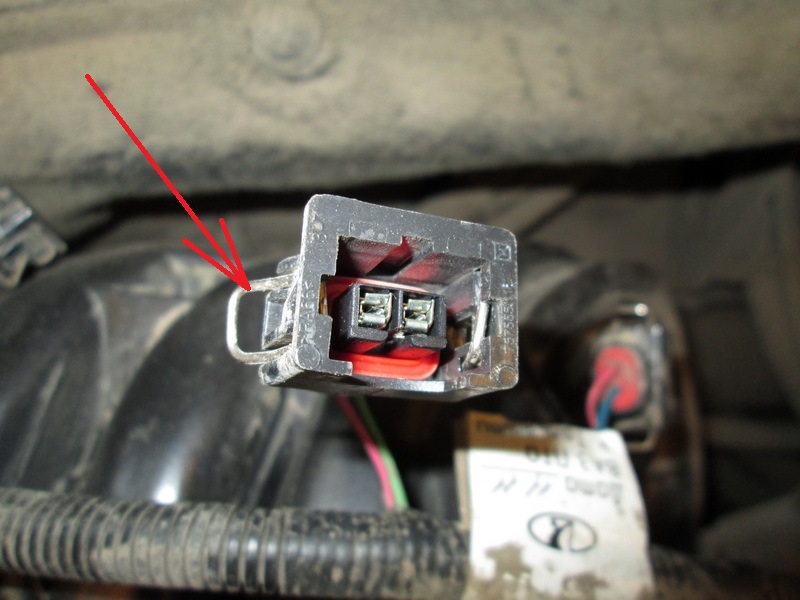

Размещение фиксатора на колодке жгута проводов форсунки Лада Гранта (ВАЗ 2190)

8. Аналогично отсоедините колодки жгута проводов от разъемов других форсунок.

9. Поддев отверткой скобу, фиксирующую форсунку на рампе, снимите скобу.

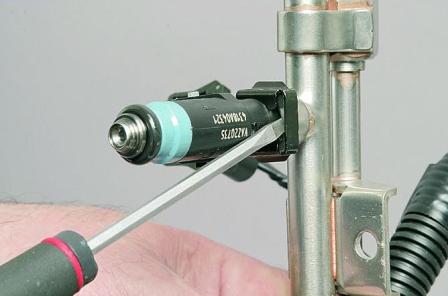

Снятие фиксирующей скобы форсунки Лада Гранта (ВАЗ 2190)

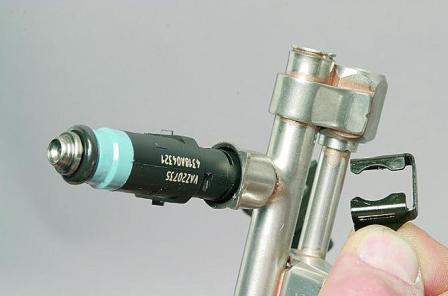

Снятие фиксирующей скобы форсунки Лада Гранта (ВАЗ 2190)

10. Преодолевая сопротивление резинового уплотнительного кольца, достаньте форсунку из патрубка рампы.

Снятие форсунки из патрубка топливной рампы двигателя Лада Гранта (ВАЗ 2190)

11. Аналогично снимите другие форсунки.

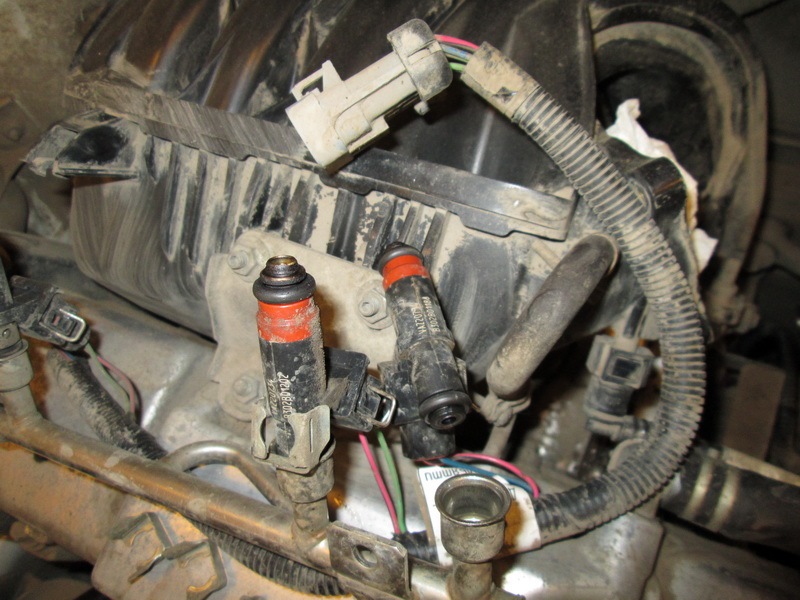

Снятые из топливной рампы форсунки двигателя Лада Гранта (ВАЗ 2190)

12. Поддев лезвием плоской отвертки, снимите резиновые уплотнительные кольца форсунки.

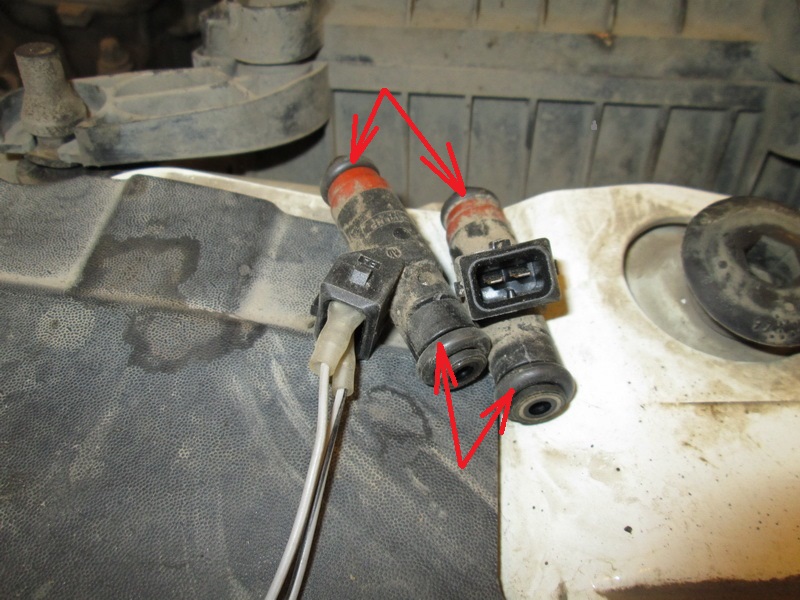

Размещение резиновых уплотнительных колец форсунок Лада Гранта (ВАЗ 2190)

13. Уплотнительные кольца форсунок замените новыми.

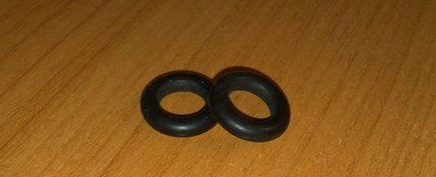

Новые уплотнительные кольца топливной форсунки Лада Гранта (ВАЗ 2190)

14. Перед установкой форсунок нанесите на уплотнительные кольца тонкий слой моторного масла.

15. Сборку и установку топливной рампы выполните в обратной последовательности.

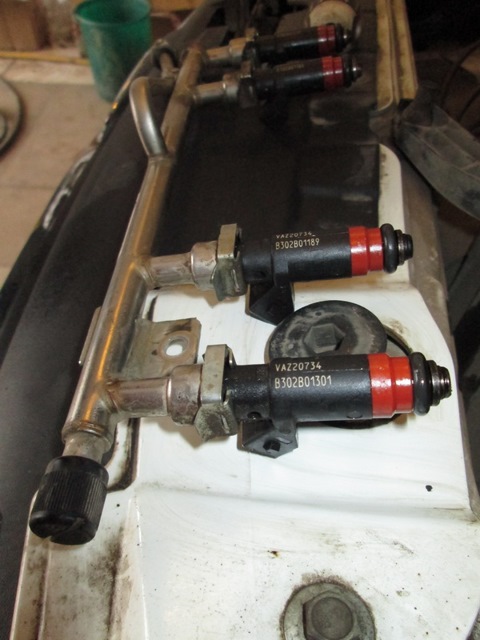

Установленные форсунки на топливную рампу двигателя Лада Гранта (ВАЗ 2190)
