Снятие шаровой опоры Лада Гранта

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструмент:

  • Съемник шаровой опоры
  • Балонный ключ
  • Ключ гаечный рожковой на 17 мм
  • Ключ гаечный рожковой на 19 мм
  • Вороток под торцевую насадку
  • Насадка на вороток Torx E12
  • Молоток большой
  • Монтировка
  • Домкрат 2 шт.
  • Противооткатный брус (башмак) - 2 шт.

Детали и расходники:

  • Шаровая опора (при необходимости замены)
  • Пыльник шаровой опоры (при необходимости замены)
  • Аэрозольная смазка типа WD-40
  • Пластичная смазка (Литол-24)

Примечания:

Операция проводится при диагностике замене шаровой опоры, а так же при выполнении других ремонтных работ ходовой части, при которых эта операция необходима.

Работы выполняются на смотровой яме или эстакаде при помощи специального съемника для шаровых опор.

Съемник для шаровых опор Лада Гранта (ВАЗ 2190)

1. Установите автомобиль на смотровую канаву или эстакаду.

2. Затяните ручник и поставьте под задние колеса противооткатный брус (башмак).

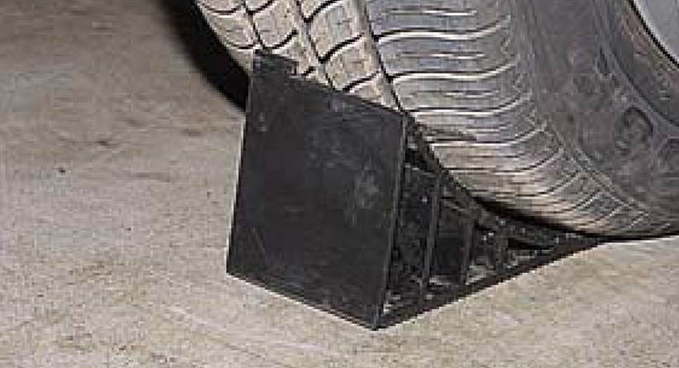

Установка противооткатного бруса под заднее колесо Лада Гранта (ВАЗ 2190)

3. Поднимите переднюю часть автомобиля и снимите колесо со стороны снимаемой шаровой опоры.

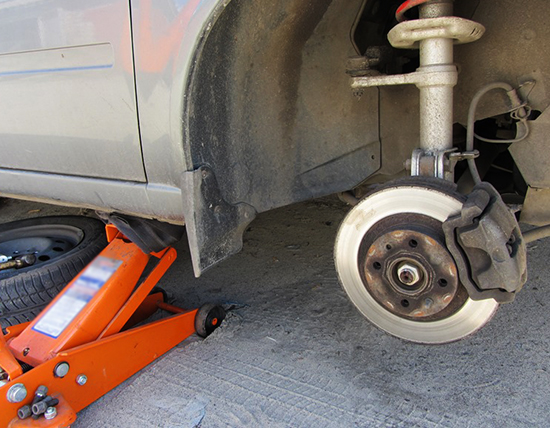

Ступица со снятым колесом Лада Гранта (ВАЗ 2190)

4. Обработайте винты крепления шаровой опоры к поворотному кулаку проникающей жидкостью (WD-40).

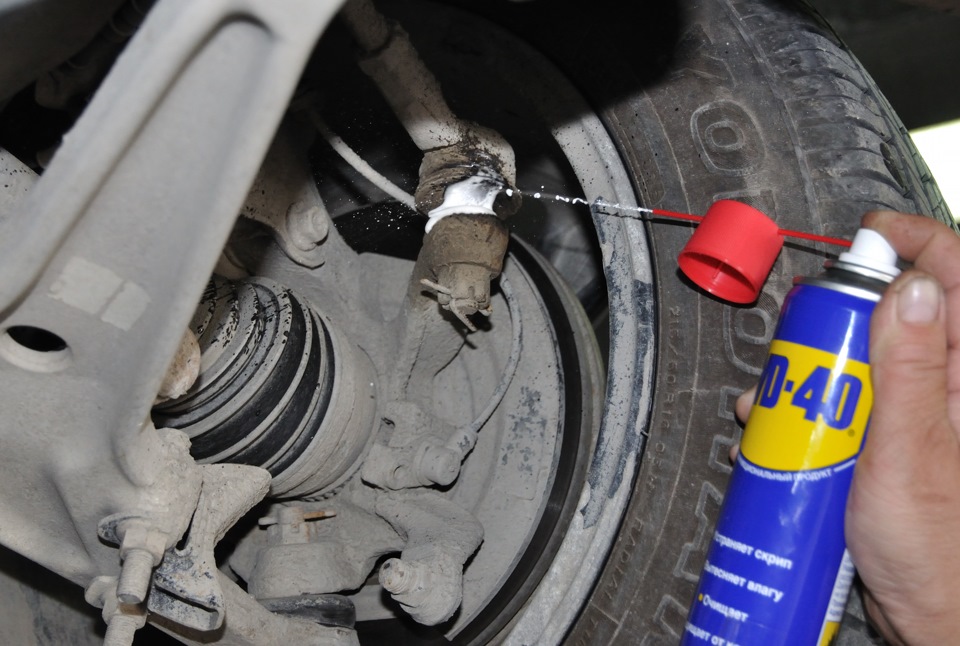

Обработка аэрозольной смазкой винтов крепления шаровой опоры к поворотному кулаку Лада Гранта

5. Открутите гайку крепления шаровой опоры к рычагу передней подвески.

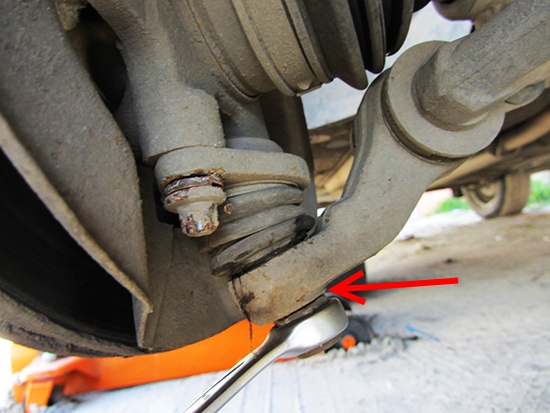

Откручивание гайки крепления шаровой опоры к рычагу передней подвески Лада Гранта (ВАЗ 2190)

6. Выпрессуйте палец шаровой опоры из рычага с помощью съемника для шаровых шарниров.

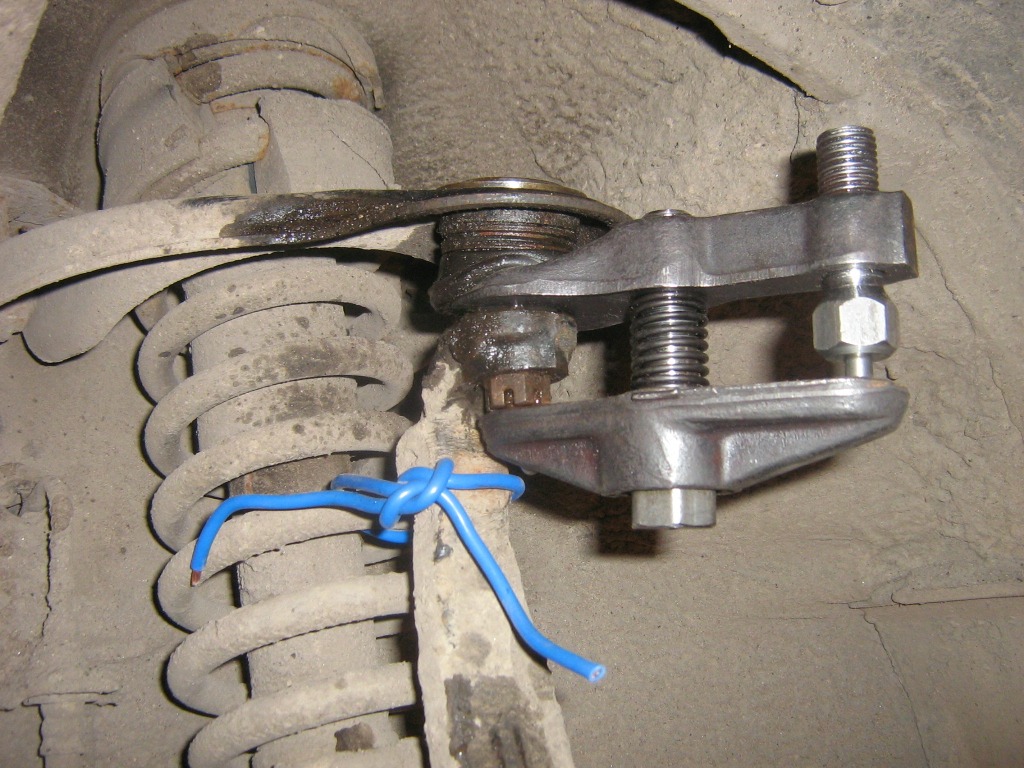

Выпрессовка съемником пальца шаровой опоры Лада Гранта (ВАЗ 2190)

Примечание:

При отсутствии съемника отверните гайку крепления пальца шаровой опоры не полностью. Установите регулируемый упор под гайку с пальцем, подожмите его и, нанося удары молотком по рычагу, выпрессуйте палец из рычага.

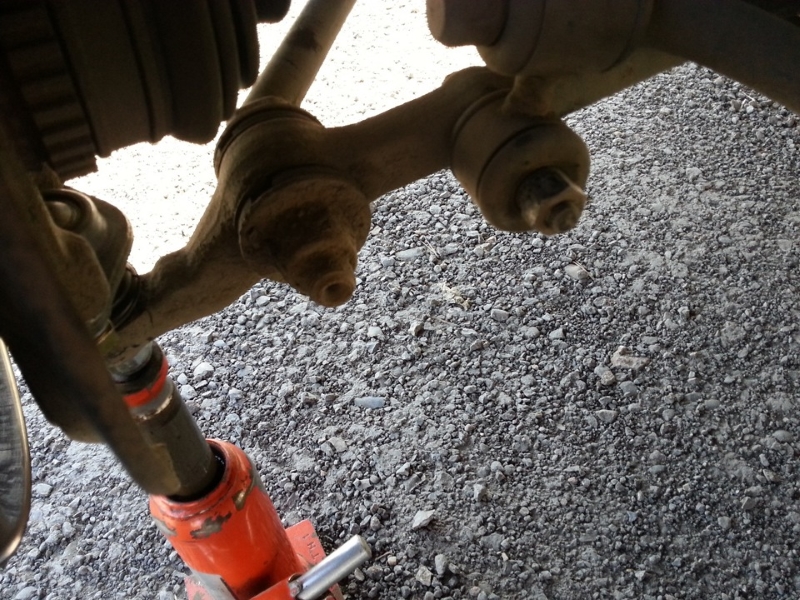

Установка регулируемого упора под гайку с пальцем шаровой опоры Лада Гранта (ВАЗ 2190)

После выпрессовки пальца из рычага отверните гайку полностью.

7. Головкой Е-12 отверните два винта крепления шаровой опоры к поворотному кулаку.

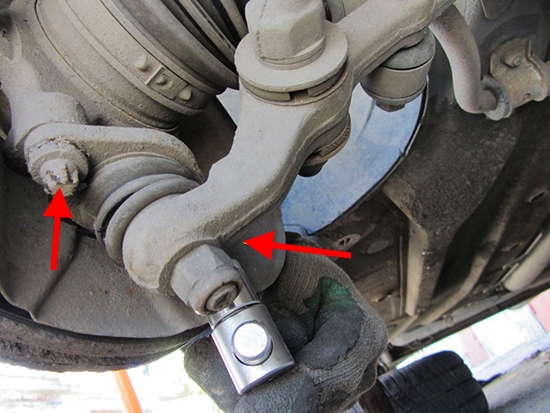

Размещение винтов крепления шаровой опоры к поворотному кулаку Лада Гранта (ВАЗ 2190)

8. Снимите шаровую опору.

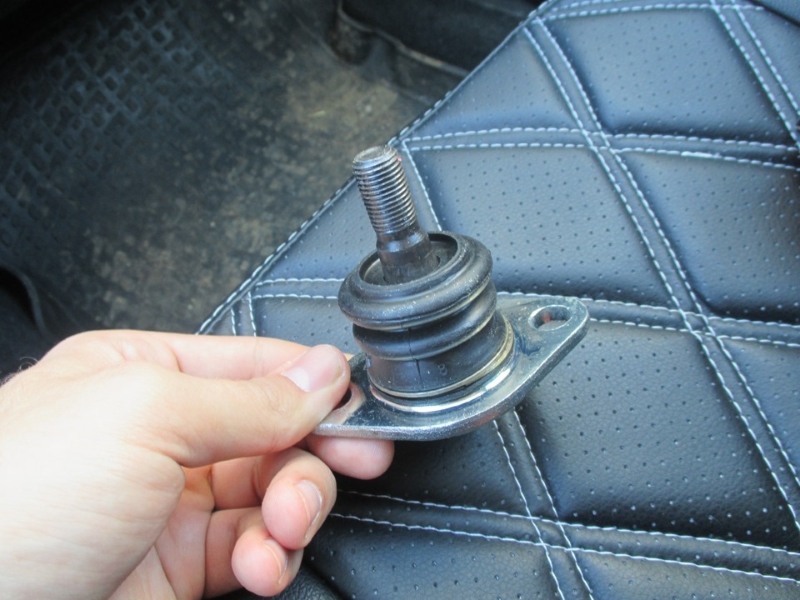

Шаровая опора Лада Гранта (ВАЗ 2190)

Примечание:

У исправной шаровой опоры палец не должен иметь люфтов.

9. Неисправную опору замените новой и установите в обратной последовательности.

Примечание:

Не используйте старую опору с порванным пыльником. В этом случае перед установкой шаровой опоры замените пыльник, предварительно заложив в него консистентную смазку типа Литол на половину его объема, а только потом приступайте к обратной установке шаровой опоры.

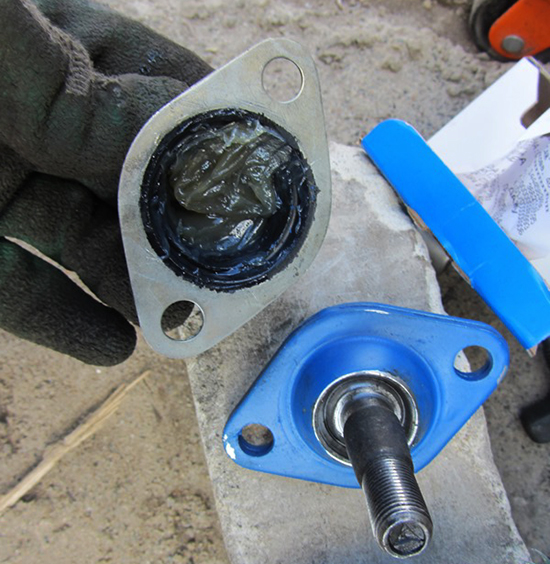

Закладывание смазки в шаровую опору Лада Гранта (ВАЗ 2190)

В статье не хватает:

  • Фото инструмента

Источник: carpedia.club
