Проверка и замена регулятора холостого хода Lada Granta

Инструменты:

Отвертка крестовая средняя
Тестер
Штангенциркуль
Нож (или скребок)
Динамометрический ключ

Детали и расходники:

Регулятор холостого хода
Моторное масло
Уплотнительное кольцо регулятора

Примечания:

При работе двигателя на холостом ходу контроллер управляет подачей воздуха с помощью регулятора холостого хода (PXX).

Регулятор состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. По сигналу электронного блока управления двигателем электродвигатель перемещает клапан, изменяя тем самым проходное сечение воздушного канала.

Регулятор холостого хода неразборный и при выходе из строя подлежит замене.

1. Отожмите фиксатор колодки жгута проводов.

Размещение фиксатора колодки жгута проводов регулятора холостого хода Лада Гранта (ВАЗ 2190)

2. Отсоедините колодку от регулятора холостого хода.

Отсоединена колодка жгутов проводов от регулятора холостого хода Лада Гранта (ВАЗ 2190)

3. Крестовой отверткой выверните два винта крепления регулятора к дроссельному узлу.

Откручивание винтов регулятора холостого хода к дроссельному узлу Лада Гранта (ВАЗ 2190)

4. Извлеките регулятор из отверстия дроссельного узла.

Извлечение регулятора холостого хода из отверстия дроссельного узла Лада Гранта (ВАЗ 2190)

Примечание:

Соединение уплотнено резиновым кольцом 1. Не пытайтесь вытянуть или вдавить клапан 2 регулятора, так как это может вывести регулятор из строя.

Уплотнительное кольцо и поршень регулятора холостого хода Лада Гранта (ВАЗ 2190)

5. Переключите тестер в режим омметра и измерьте сопротивление между выводами «А» и «В» регулятора, а затем между выводами «C» и «D». Сопротивление должно быть в пределах 0,040–0,080 кОм.

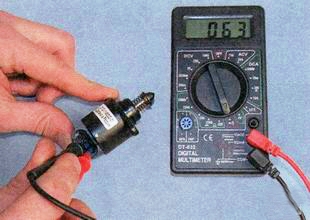

Проверка сопротивления регулятора холостого хода Лада Гранта (ВАЗ 2190)

Примечание:

На корпусе регулятора холостого хода нет обозначений выводов, но их расположение можно определить по соответствующим обозначениям на колодке жгута проводов.

Обозначение выводов проводов на колодке регулятора холостого хода Лада Гранта (ВАЗ 2190)

6. При замене регулятора на новый обратите внимание на расстояние L между концом иглы клапана и монтажным фланцем – оно должно быть не более 23 мм.

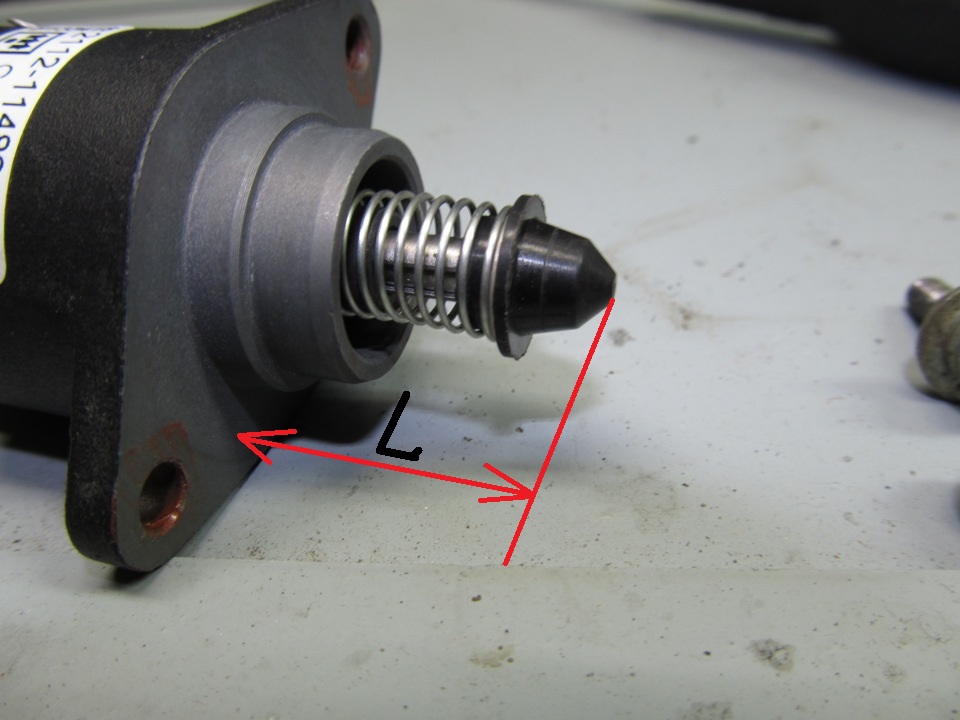

Расстояние между концом иглы и монтажным фланцем регулятора холостого хода Лада Гранта (ВАЗ 2190)

Примечание:

Если это расстояние будет больше, игла регулятора упрется в седло дроссельного узла и при затягивании винтов крепления регулятор будет поврежден.

7. Перед установкой регулятора очистите от загрязнений седло и воздушный канал в дроссельном узле, а также поверхность под уплотнительное кольцо регулятора.

8. Смажьте уплотнительное кольцо моторным маслом и установите регулятор в порядке, обратном снятию. Винты крепления регулятора затяните моментом 3-4 Н·м.
