Снятие прикуривателя, замена лампы подсветки Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Отвертка плоская малая

Детали и расходники:

  • Лампа W1,2W

Примечание:

Прикуриватель снимайте для его замены или для замены лампы подсветки прикуривателя.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Достаньте прикуриватель.

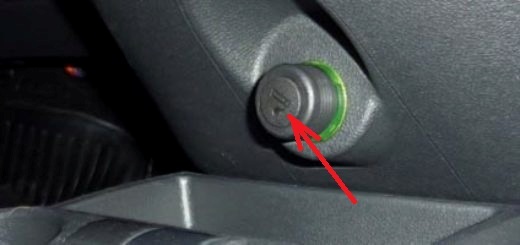

Размещение прикуривателя Лада Гранта (ВАЗ 2190)

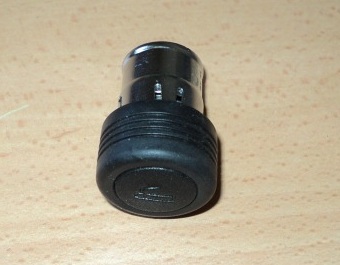

Снятый прикуриватель Лада Гранта (ВАЗ 2190)

3. Отожмите фиксаторы патрона прикуривателя и извлеките патрон из держателя.

Размещение фиксаторов патрона прикуривателя Лада Гранта (ВАЗ 2190)

4. Сожмите фиксатор разъема жгута проводов и отсоедините разъем от патрона прикуривателя.

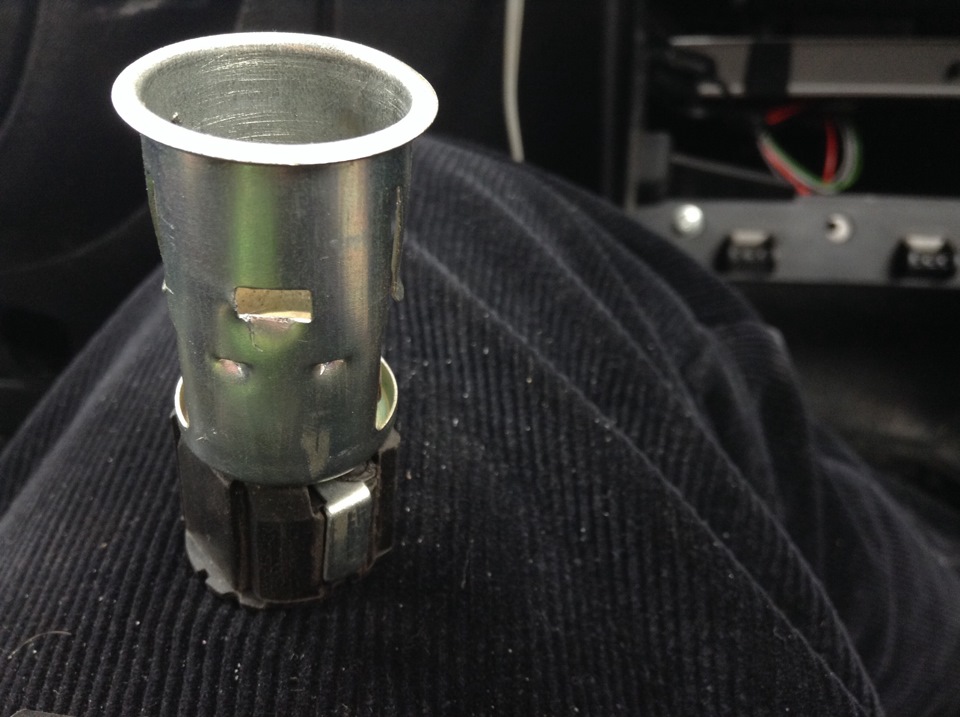

Снятый патрон прикуривателя Лада Гранта (ВАЗ 2190)

5. Снимите облицовку патрона прикуривателя с светодиодом (на фото облицовка установлена на патрон).

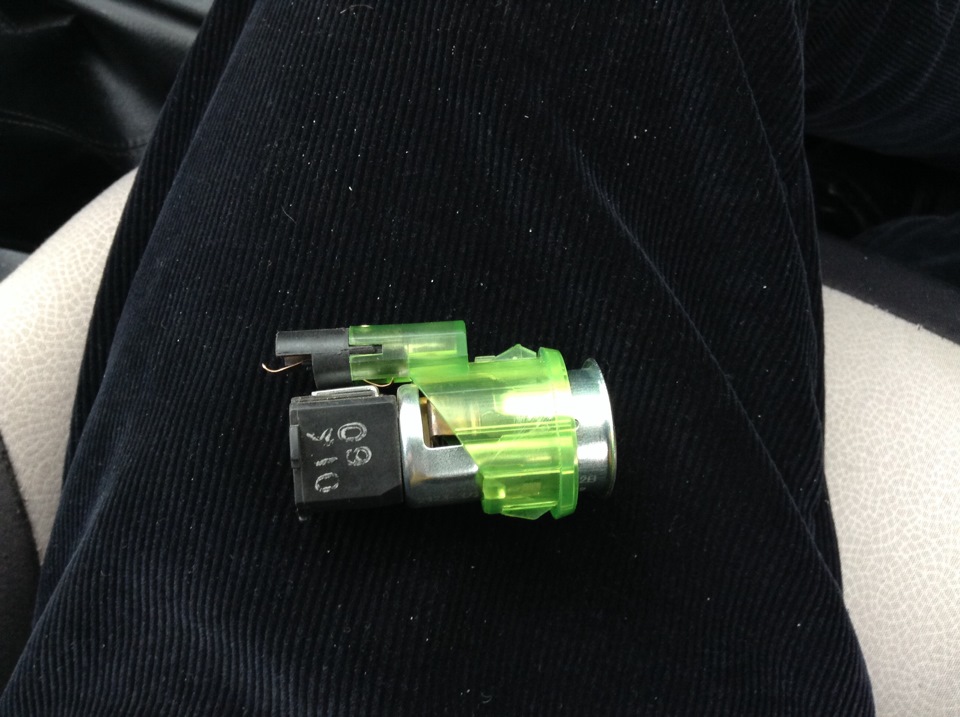

Облицовка с патроном прикуривателя Лада Гранта (ВАЗ 2190)

6. Выньте из облицовки патрон с лампой подсветки прикуривателя.

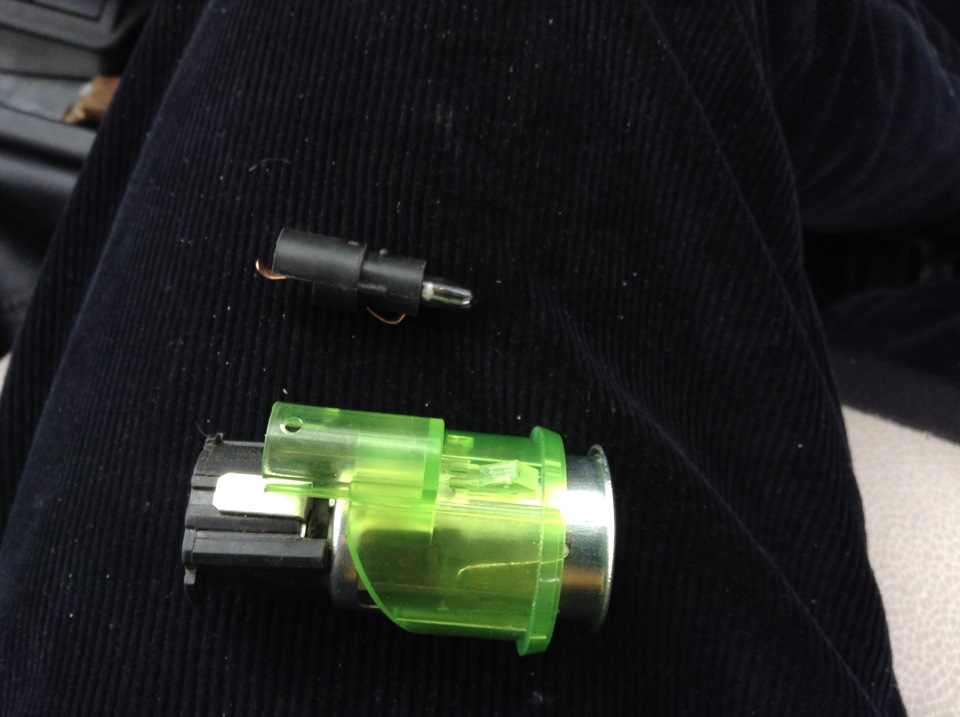

Снятие патрона с лампой подсветки прикуривателя Лада Гранта (ВАЗ 2190)

7. Снимите из патрона подсветки лампу W1,2W и замените ее новой.

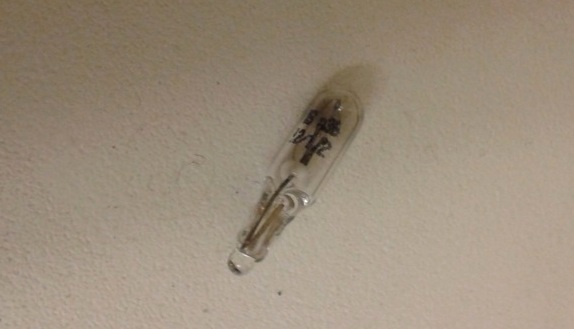

Лампа W1,2W подсветки прикуривателя Лада Гранта (ВАЗ 2190)

8. Установите прикуриватель в обратной последовательности.
