Снятие катколлектора Lada Granta

print share
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено

Инструменты:

  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 13 мм
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 22 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Плоскогубцы
  • Зубило
  • Молоток средний
  • Отвертка крестовая средняя

Детали и расходники:

  • Аэрозольная смазка типа WD-40 или аналогичная
  • Прокладка катколлектора и впускной трубы
  • Комплект гаек крепления катколлектора к блоку цилиндров
  • Графитовая смазка
  • Ветошь

Примечания:

Работу проводите при замене прокладки в соединении катколлектора и впускной трубы с головкой блока цилиндров или при снятии головки блока цилиндров.
Место стыка катколлектора и впускной трубы с привалочной плоскостью головки блока цилиндров уплотнено металлической прокладкой. В случае, когда прокладка прогорела или ослабла затяжка гаек крепления катколлектора и впускной трубы, отработавшие газы могут выходить через данное соединение наружу, что сопровождается характерным звуком. Если подтяжкой гаек крепления впускной трубы и катколлектора устранить дефект не удается, необходимо заменить прокладку.

Работу выполняйте на смотровой яме или эстакаде. Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.

1. Отсоедините фланец катколлектора от фланца трубы дополнительного глушителя, как это написано здесь.

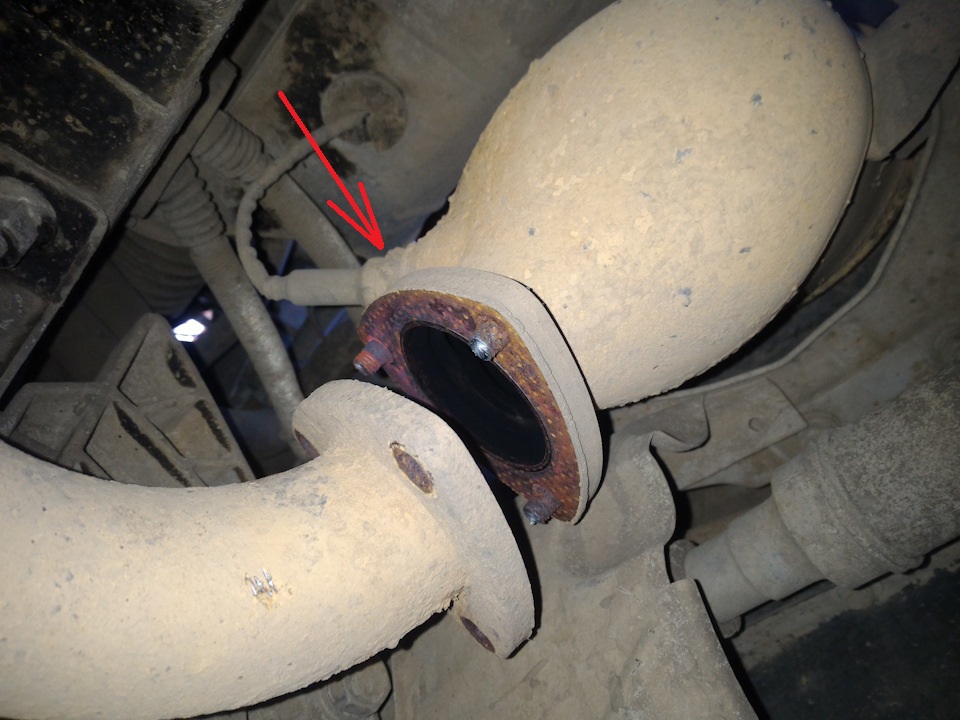

Отсоединение фланца трубы дополнительного глушителя от фланца катколлектора Лада Гранта (ВАЗ 2190)

2. Снимите впускной коллектор в сборе с дроссельным узлом, как описано здесь.

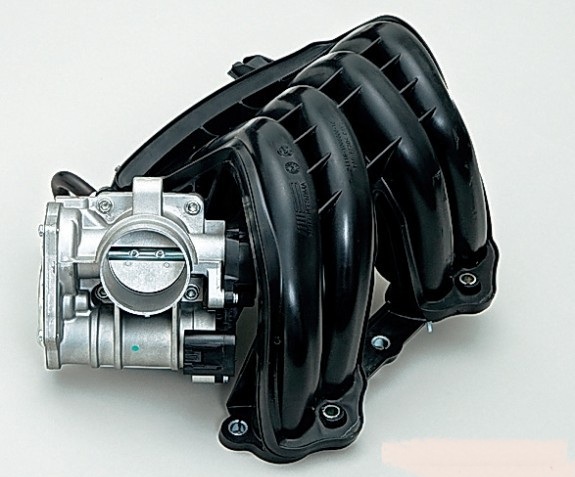

Снятый впускной коллектор в сборе с дроссельным узлом Лада Гранта (ВАЗ 2190)

3. Отсоедините колодки проводов датчиков концентрации кислорода (ДК) от колодок жгута проводов системы управления двигателем и снимите эти датчики, как описано здесь (управляющий ДК) и здесь (диагностический ДК).

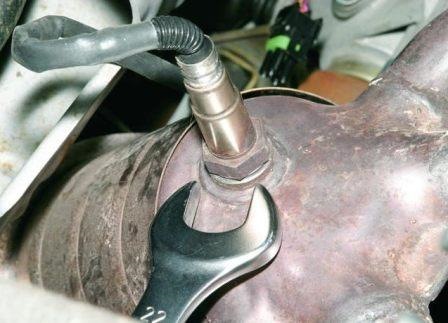

Откручивание управляющего датчика концентрации кислорода отработанных газов двигателя Лада Гранта (ВАЗ 2190)

Размещение диагностического датчика концентрации кислорода в отработанных газах двигателя Лада Гранта (ВАЗ 2190)

4. Головкой на 13 мм отверните два болта крепления катколлектора к кронштейну блока цилиндров.

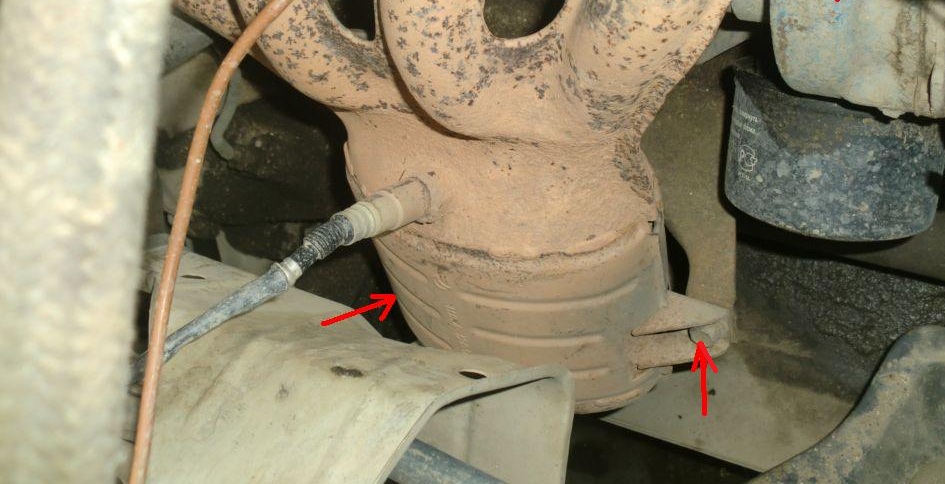

Размещение болтов крепления катколлектора к кронштейну блока цилиндров Лада Гранта (ВАЗ 2190)

5. Головкой на 13 мм отверните болты крепления кронштейна к блоку цилиндров.

Размещение болтов крепления кронштейна катколлектора к блоку цилиндров Лада Гранта (ВАЗ 2190)

6. Головкой на 8 мм отверните два болта (см. первое фото), а ключом на 10 мм – гайку (см. второе фото) крепления теплозащитного экрана внутреннего ШРУСа привода правого колеса к кронштейну задней опоры силового агрегата.

Размещение болтов крепления теплозащитного экрана внутреннего ШРУСа привода правого колеса Лада Гранта (ВАЗ 2190)

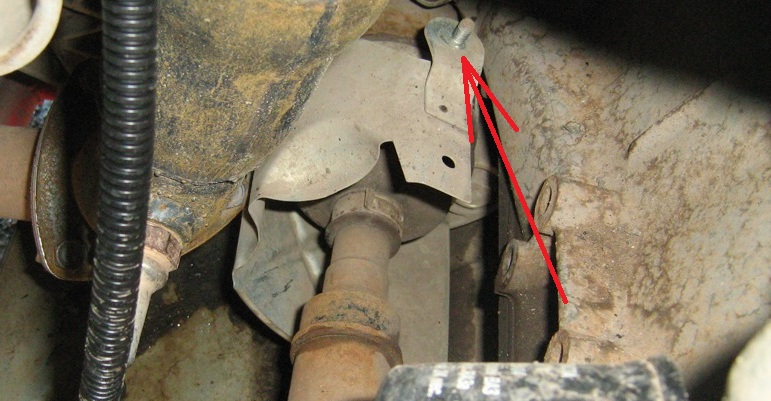

Размещение гайки крепления теплозащитного экрана внутреннего ШРУСа привода правого колеса Лада Гранта (ВАЗ 2190)

7. Снимите теплозащитный экран вместе с кронштейнами.

8. Сдвиньте катколлектор по шпилькам головки блока цилиндров и выньте его вверх.

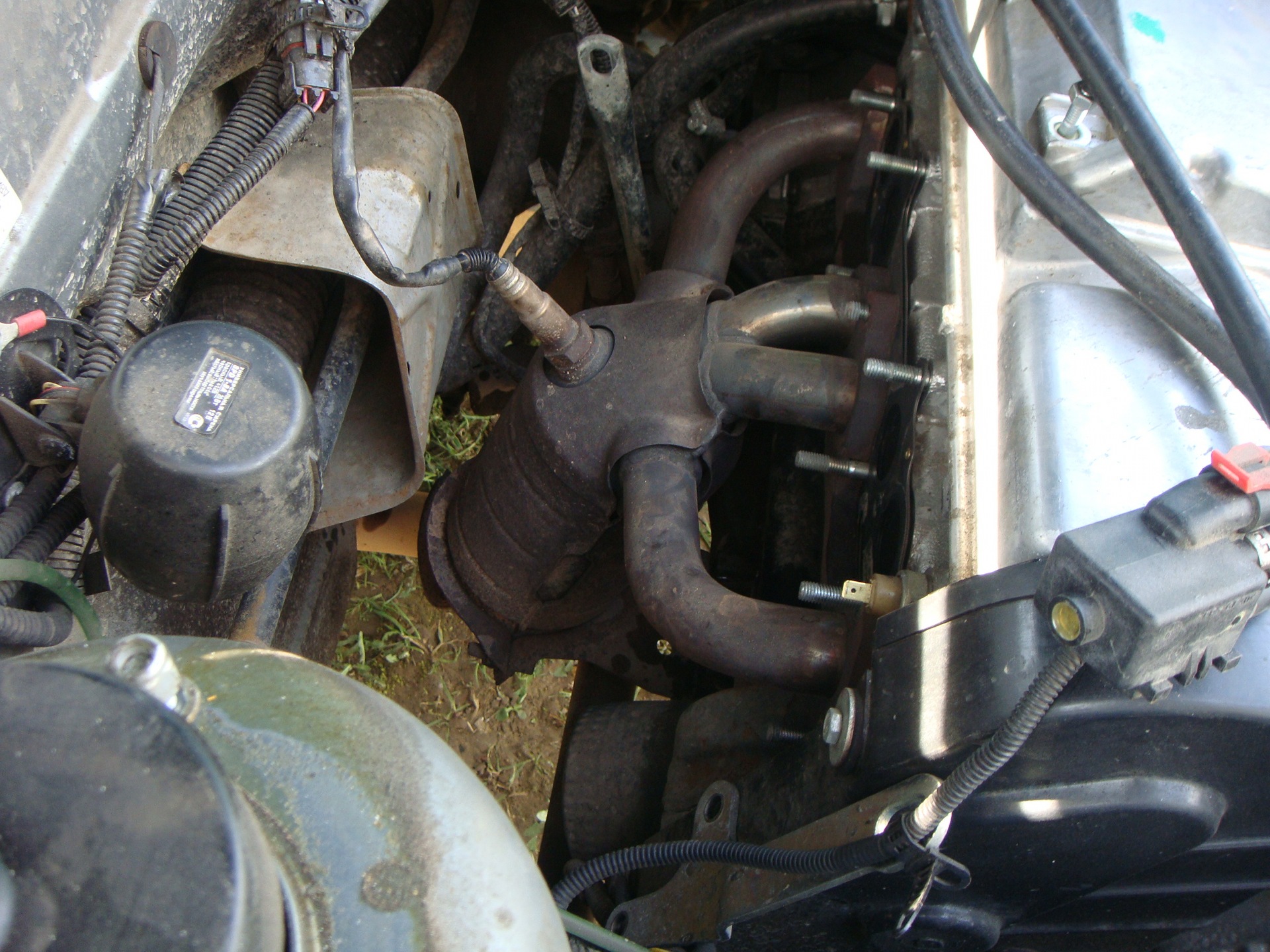

Снятие катколлектора из моторного отсека Лада Гранта (ВАЗ 2190)

9. Снимите металлическую прокладку катколлектора и впускной трубы.

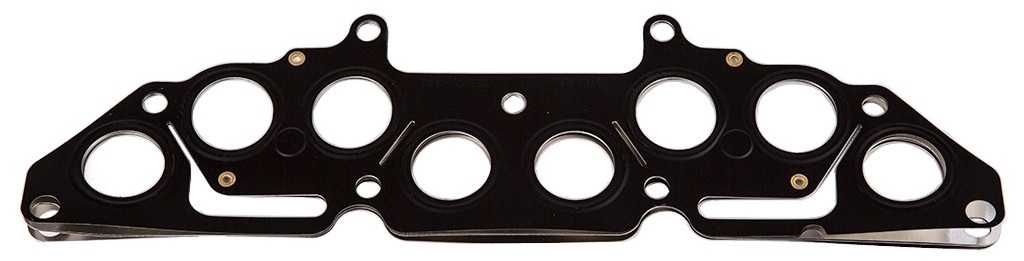

Металлическая прокладка катколлектора и впускной трубы Лада Гранта (ВАЗ 2190)

10. Перед монтажом катколлектора и впускной трубы очистите ветошью привалочные поверхности головки блока цилиндров, катколлектора и впускной трубы от нагара и установите новую прокладку.

11. Перед заворачиванием новых гаек крепления нанесите на шпильки головки блока цилиндров графитовую смазку.

12. Гайки крепления затягиваем предписанным моментом.

Примечания:

Перед установкой теплозащитного экрана он должен быть подсобран с кронштейнами катколлектора, но гайка крепления теплозащитного экрана к кронштейну не должна быть затянута, также не должны быть затянуты болты, соединяющие оба кронштейна.

После установки теплозащитного экрана с кронштейнами на прежнее место необходимо проверить, чтобы все отверстия экрана и кронштейнов совпали с отверстиями под болты крепления. После того, как болты будут наживлены, необходимо проверить, чтобы вся конструкция из этих деталей находилась в свободном состоянии. После этого можно постепенно, шаг за шагом, равномерно заворачивать болты крепления, одновременно проверяя, чтобы не было какого-либо перекоса деталей.

13. Установите все снятые детали в порядке, обратном снятию.

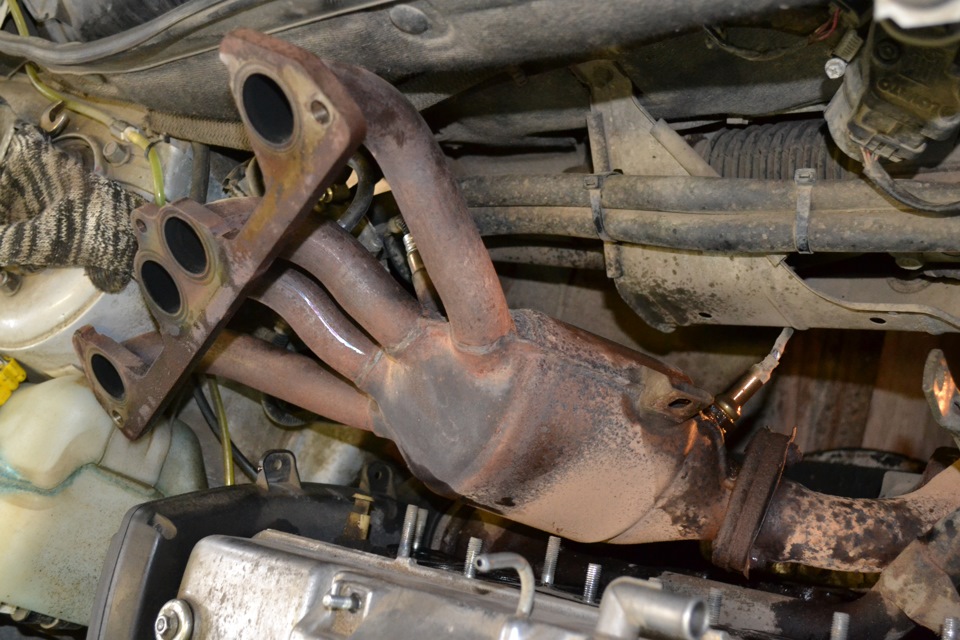

Установка катколлектора на двигатель Лада Гранта (ВАЗ 2190)

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
