Снятие стартера Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 13 мм

1. Отключите минусовую клемму аккумулятора.

Размещение минусовой клеммы аккумулятора Лада Гранта (ВАЗ 2190)

2. Нажав на фиксатор колодки провода, отсоедините колодку от разъема тягового реле.

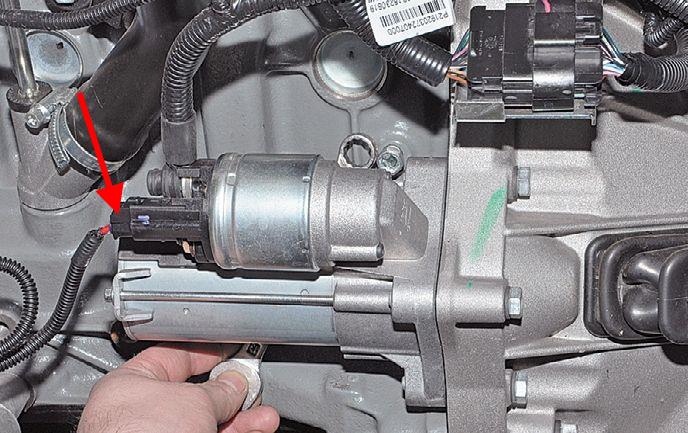

Размещение разъема питания тягового реле стартера Лада Гранта (ВАЗ 2190)

3. Снимите защитный колпачок с гайки крепления наконечника провода, соединенного с плюсовым проводом аккумуляторной батареи и накидным ключом на 13 мм отверните гайку.

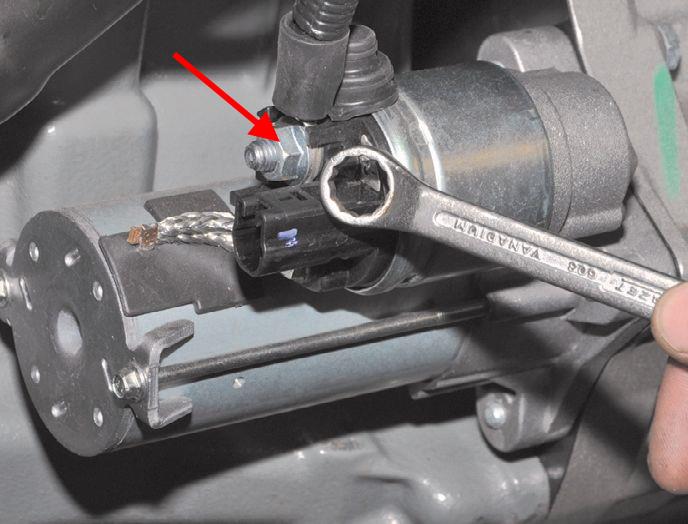

Откручивание гайки крепления провода от аккумуляторной батареи к стартеру Лада Гранта (ВАЗ 2190)

4. Снимите наконечник провода с контактного болта тягового реле.

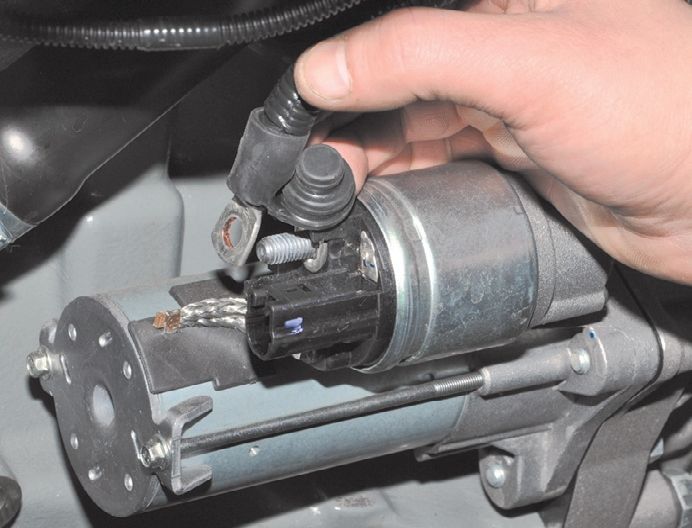

Снятие наконечника провода с контактного болта тягового реле Лада Гранта (ВАЗ 2190)

5. Накидным ключом на 13 мм отверните три болта крепления стартера.

Откручивание болтов крепления стартера Лада Гранта (ВАЗ 2190)

6. Снимите стартер.

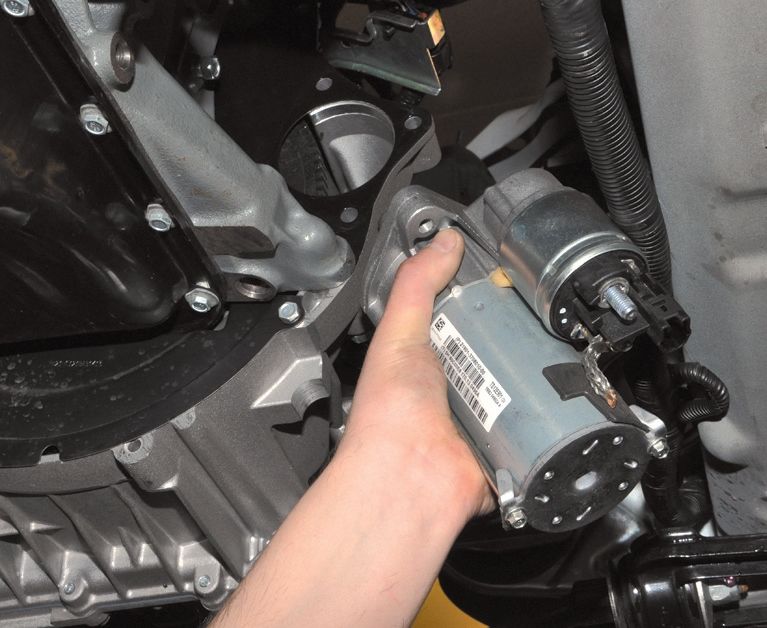

Снятие стартера с двигателя Лада Гранта (ВАЗ 2190)

7. Установите стартер на место в порядке, обратном снятию.

Примечание:

Если стартер снимается не для замены или выполнения других работ по ремонту автомобиля, а для диагностики, как проводить диагностику читайте здесь.
