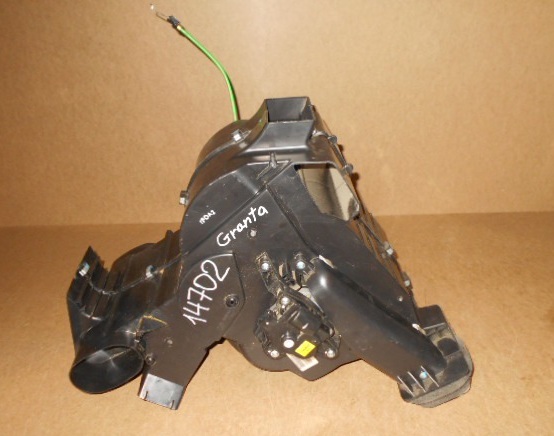

Снятие корпуса вентилятора отопителя и корпуса отопителя Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Ключ трещоточный
• Удлинитель
• Головка на 8 мм
• Головка на 10 мм
• Головка на 13 мм
• Головка на 21 мм
• Головка Torx T20
• Отвертка крестовая средняя
• Отвертка плоская большая

Детали и расходники:

• Емкость техническая
• Охлаждающая жидкость 8 л
• Корпус вентилятора отопителя (при необходимости)
• Корпус отопителя (при необходимости)

Примечание:

Корпус вентилятора и отопителя снимайте для ремонта или замены.

1. Снимите панель приборов.

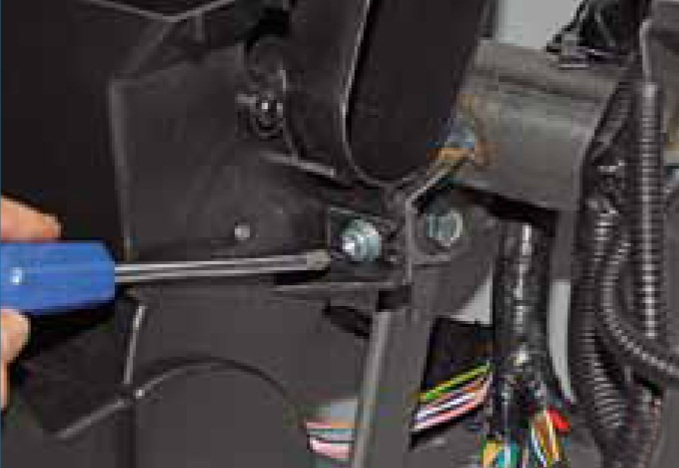

2. Для снятия корпуса вентилятора отопителя, крестовой отверткой отверните саморез нижнего крепления корпуса.

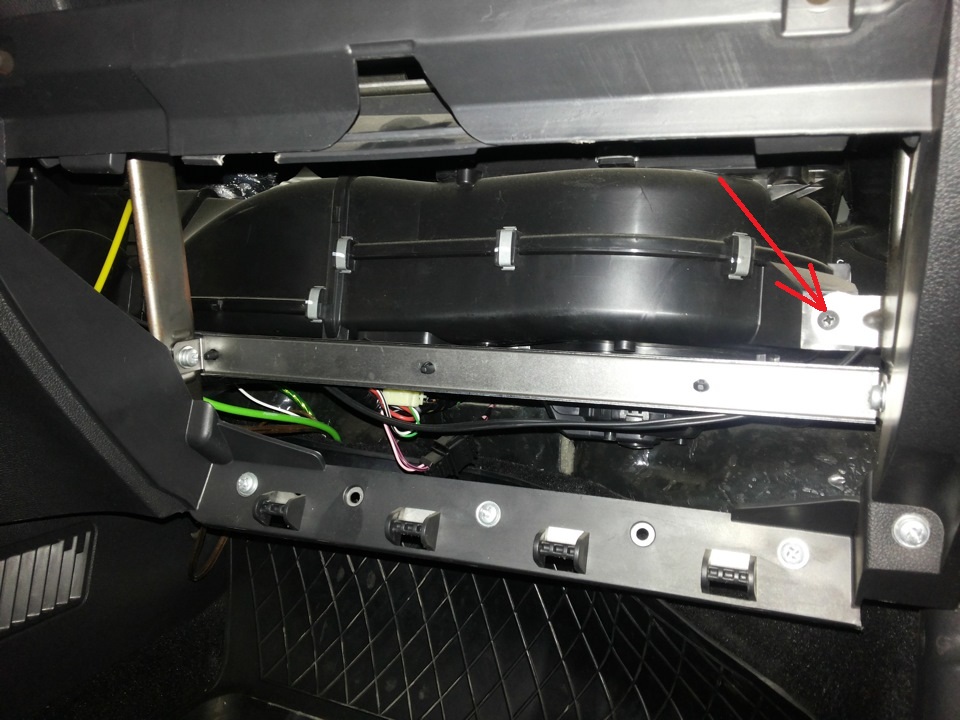

3. Тем же инструментом отверните саморез правого верхнего (см. первое фото) и саморез левого верхнего (см. второе фото) креплений корпуса.

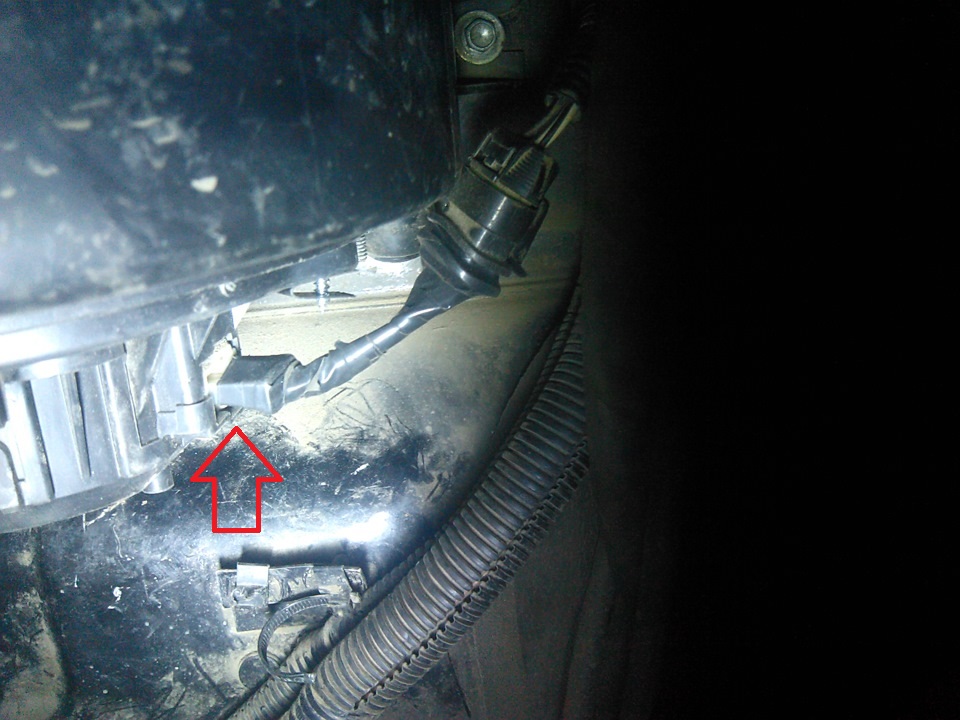

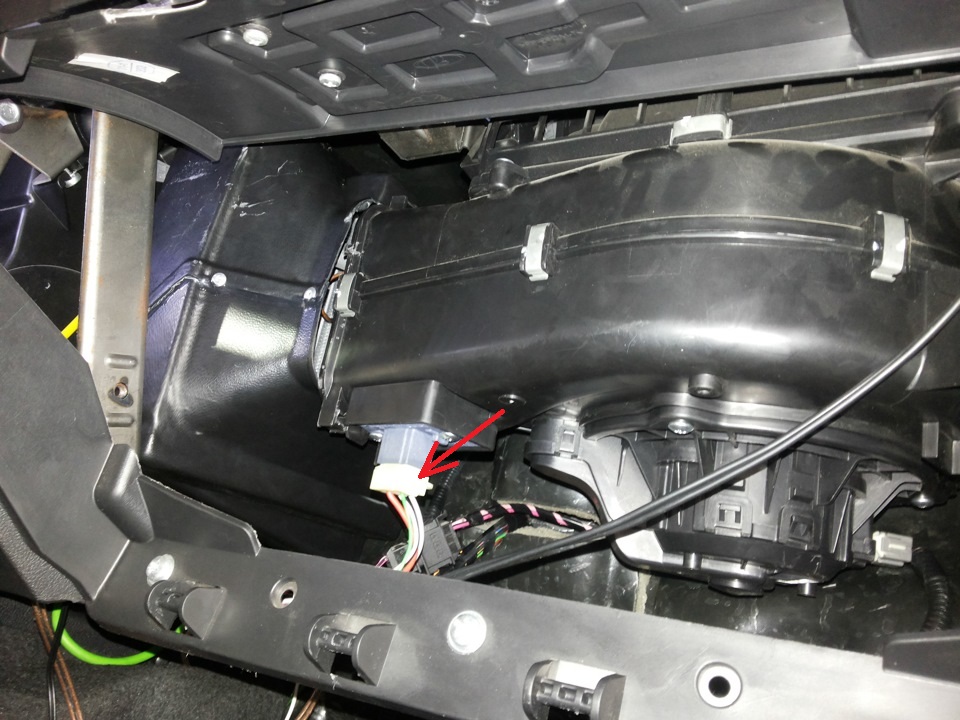

4. Приподняв корпус вентилятора, поочередно нажмите на фиксаторы колодок проводов и отсоедините колодки от вентилятора отопителя и дополнительного резистора вентилятора.

5. Снимите корпус вентилятора отопителя с каркаса панели приборов.

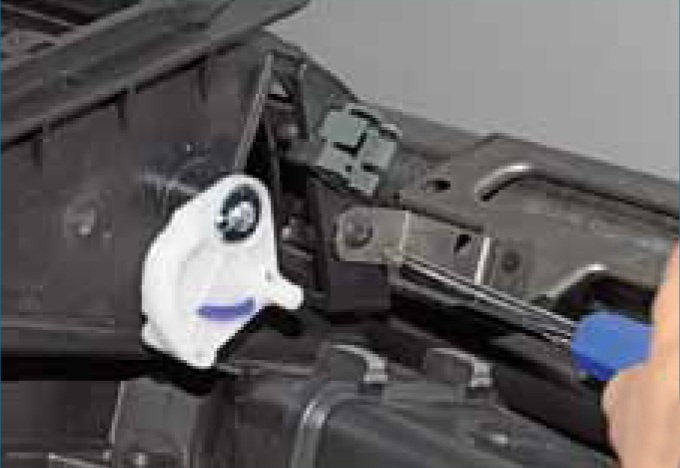

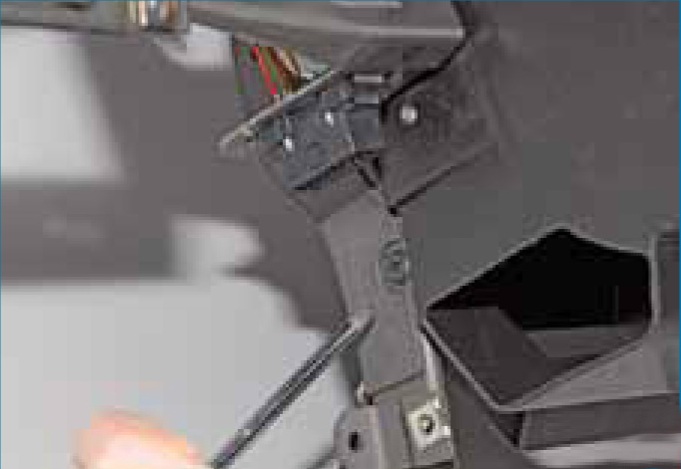

6. Для снятия корпуса отопителя, крестовой отверткой отверните винт правого верхнего (см. первое фото) и винт левого верхнего (см. второе фото) креплений корпуса.

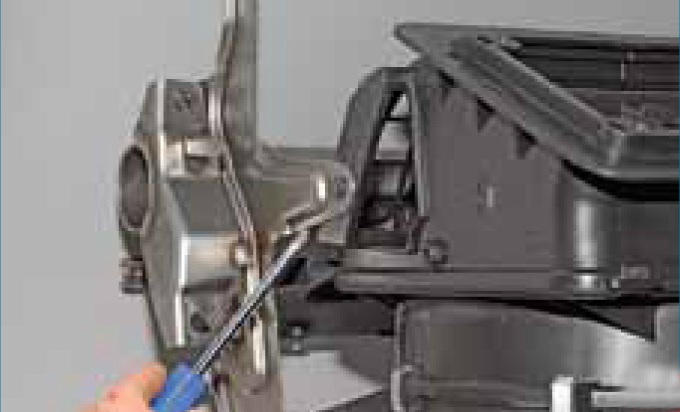

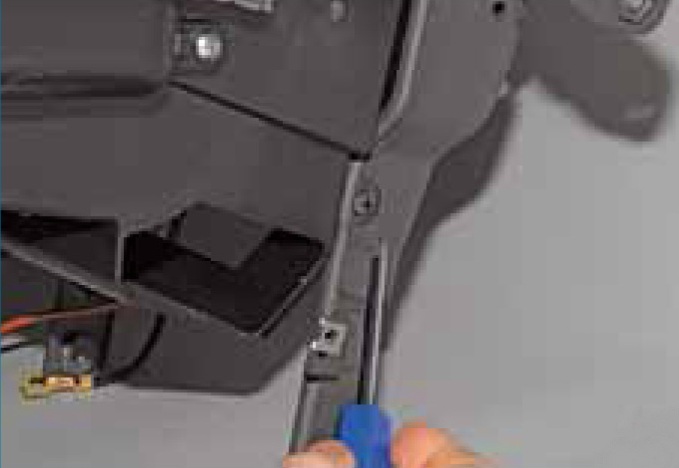

7. Тем же инструментом отверните саморез левого нижнего (см. первое фото) и правого нижнего (см. второе фото) креплений корпуса отопителя.

8. Снимите корпус отопителя с каркаса панели приборов.

9. Установите корпус вентилятора отопителя и корпус отопителя в обратной последовательности, а также все другие снятые детали.
