Разборка и сборка рычага переключения передач на автомобиле Лада Гранта ВАЗ 2190

Инструмент:

• Гаечный ключ рожковый 13 мм
• Отвертка плоская средняя

Детали и расходники:

• Пружина рычага КПП (при необходимости замены)
• Сферическая шайба (при необходимости замены)
• Шаровая опора рычага (при необходимости замены)
• Консистентная смазка

Примечания:

Рычаг переключения передач должен свободно, без заедания поворачиваться в шаровом шарнире. В противном случае проверьте и при необходимости замените шаровую опору и сферическую шайбу рычага переключения передач. Если после нажатия вниз до упора рычаг переключения передач полностью не возвращается в исходное положение, проверьте и при необходимости замените пружину.

Детали рычага переключения передач

1, 14 - дистанционные втулки;

2, 5 - втулки;

3 - рычаг переключения передач;

4 - опорная шайба;

6 - накладка кронштейна блокировки заднего хода;

7 - гайка оси рычага;

8 - пружинная шайба;

9 - шаровая опора;

10 - стопорное кольцо;

11 - пружина;

12 - сферическая шайба;

13 - ось рычага переключения передач.

Порядок выполнения

1. Выньте ось рычага переключения передач и втулки, как описано здесь.

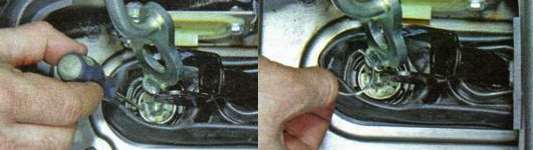

2. Подденьте отверткой и снимите стопорное кольцо.

3. Выньте шаровой шарнир с рычагом переключения передач из обоймы.

4. Выньте пружину из обоймы.

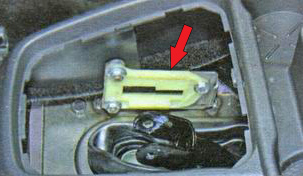

5. Осмотрите накладку кронштейна блокировки заднего хода.

6. Осмотрите ось рычага переключения передач. Выполните замену деталей рычага переключения передач, если они сломаны или на них заметны следы износа.

7. Для снятия накладки кронштейна блокировки заднего хода отверните две гайки и выверните один болт ее крепления.

8. Раздвиньте и снимите сферическую шайбу.

9. Снимите шаровую опору со сферического пальца рычага.

10. Замените сломанные или сильно изношенные сферическую шайбу и шаровую опору.

11. Замените сломанную или потерявшую упругость пружину.

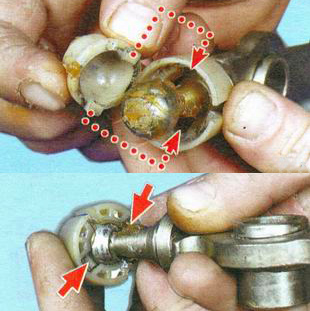

12. При установке шаровой опоры рычага переключения передач обратите внимание на то, чтобы выступы на ней вошли в пазы сферической шайбы, тем самым зафиксировав обойму рычага переключения передач в шайбе.

13. Соберите и установите рычаг переключения передач в обратном порядке, предварительно смазав шаровой палец рычага и внутреннюю полость обоймы рычага переключения передач консистентной смазкой.
