Инструмент:
- Тестер
Детали и расходники:
- Пробник с лампой 1-2 Вт
- Контактная группа замка зажигания (при необходимости)
- Катушка зажигания (при необходимости)
- Неизолированный провод
1. При выключенном зажигании отсоедините колодку жгута проводов системы управления двигателем от катушки зажигания, как описано здесь.
2. Для проверки цепи питания катушки подсоедините щупы тестера к среднему выводу колодки жгута и «массе» двигателя. При включенном зажигании прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи.
Примечание:
Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания или неисправна контактная группа замка.

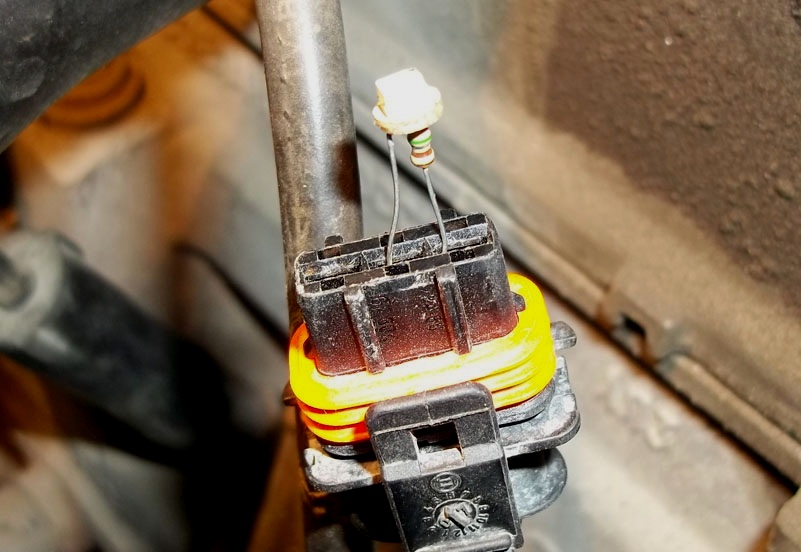

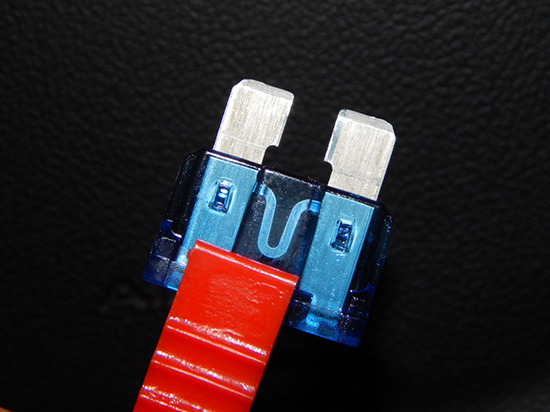

3. Для проверки цепей управления катушки можно использовать пробник с лампой 1-2 Вт. Сбросьте давление в системе питания двигателя и не устанавливайте на место предохранитель топливного насоса. Подсоедините щупы пробника к среднему и одному из крайних выводов колодки жгута проводов. При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать.
Примечание:
В противном случае проверьте на обрыв и замыкание «на массу» провод, соединяющий крайний вывод колодки с выводом контроллера.
4. Аналогично, подсоединив щупы пробника к среднему и другому крайнему выводам колодки, проверьте другую цепь управления катушки зажигания.
5. Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода. Для наглядности проверку показываем на демонтированной катушке. Необходимо подключить провода прибора к контактам модуля, которые находятся по краям. То есть к крайнему левому и правому. В режиме омметра проверьте цепь на обрыв.
Примечание:
Если показания мультиметра не изменились после подсоединения проводов, то это говорит о том, что в цепи появился обрыв.
6. Для проверки на пробой (замыкания на «массу») первичных обмоток подсоедините щупы тестера к среднему выводу катушки и к металлической части корпуса катушки.
Примечание:
При исправной цепи первичных обмоток тестер должен зафиксировать значение «бесконечность».
7. Для проверки на обрыв вторичной обмотки катушки зажигания подсоедините щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).
Примечание:
У исправной катушки зажигания тестер должен зафиксировать сопротивление около 4,0 кОм. При обрыве вторичной обмотки тестер покажет «бесконечность».
8. Аналогично проверьте другую вторичную обмотку катушки зажигания.
9. Проверку вторичных обмоток катушки зажигания на пробой проводите на двигателе. Сбросьте давление в системе питания двигателя и не устанавливайте на место предохранитель топливного насоса.

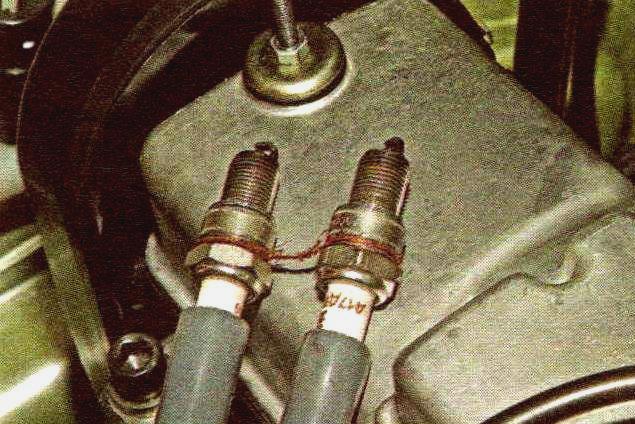

10. Для проверки потребуются две заведомо исправные свечи зажигания. Свяжите корпуса свечей отрезком неизолированного провода ("массируйте"). Соедините исправными высоковольтными проводами парные выводы катушки зажигания со свечами и расположите свечи на крышке головки блока цилиндров.
11. Проверните стартером коленчатый вал. При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры.
Примечание:
Во избежание поражения током не прикосайтесь к свечам зажигания и наконечникам высоковольтных проводов.
12. Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверьте на пробой другую вторичную обмотку.
