Разборка и ремонт стартера Lada Granta

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Ключ трещоточный
  • Головка на 8 мм
  • Отвертка плоская малая
  • Отвертка крестовая малая
  • Оправка
  • Молоток средний
  • Щипцы для стопорных колец
  • Болгарка
  • Круг лепестковый
  • Штангенциркуль
  • Омметр
  • Старт-кабель

Детали и расходники:

  • Планетарные шестерни редуктора (при необходимости)
  • Уплотнительное кольцо опоры вала привода (при необходимости)
  • Картонная изоляционная прокладка (при необходимости)
  • Фиксаторы и пружины щеток (при необходимости)
  • Якорь стартера (при необходимости)
  • Привод стартера (при необходимости)
  • Подшипник (при необходимости)
  • Крышки стартера (при необходимости)
  • Промежуточная опора якоря (при необходимости)
  • Щетки стартера (при необходимости)
  • Стеклянная шкурка мелкозернистая
  • Наждачная бумага мелкозернистая
  • Лампа с проводами
  • Моторное масло
  • Консистентная смазка типа ЦИАТИМ-201, 202 203 или Литол-24
  • Тонкостенная монтажная втулка

Примечания:

Разбирайте стартер для замены тягового реле, щеткодержателя со щетками и элементов привода.
Замену тягового реле можно выполнить на автомобиле. Для наглядности замена тягового реле показана на снятом стартере.

1. Снимите стартер с автомобиля.

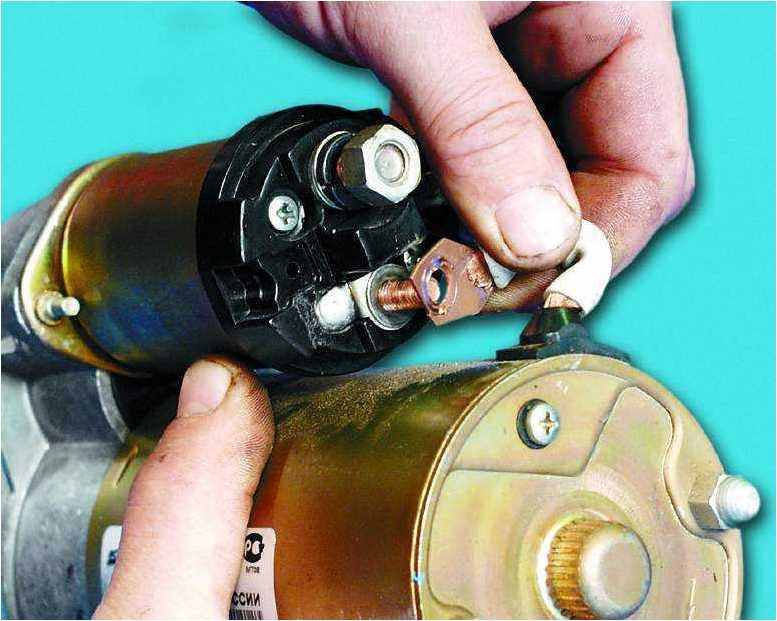

2. Ключом на 10 мм отверните гайку нижнего контактного болта тягового реле и снимите с него наконечник провода.

Откручивание гайки нижнего контактного болта тягового реле стартера Лада Гранта (ВАЗ 2190)

Снятие провода с контактного болта тягового реле стартера Лада Гранта (ВАЗ 2190)

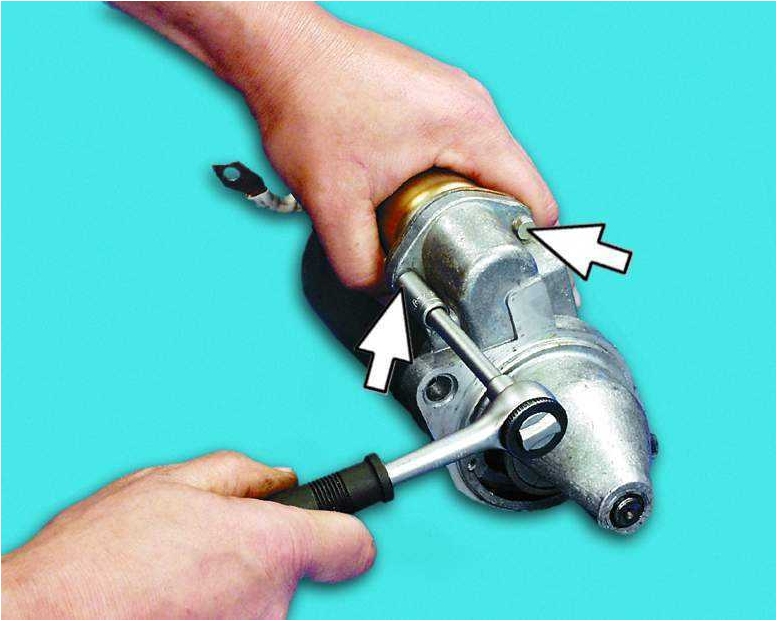

3. Головкой на 8 мм отверните два болта крепления тягового реле.

Откручивание болтов крепления тягового реле стартера Лада Гранта (ВАЗ 2190)

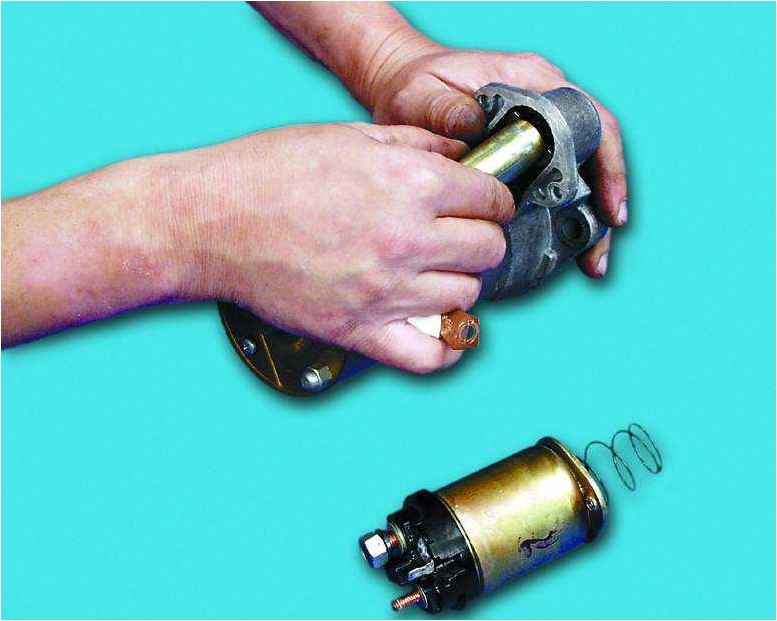

4. Снимите тяговое реле.

Снятие тягового реле стартера Лада Гранта (ВАЗ 2190)

5. Снимите якорь тягового реле, приподняв его вверх, чтобы петля якоря снялась с рычага.

Снятие якоря тягового реле стартера Лада Гранта (ВАЗ 2190)

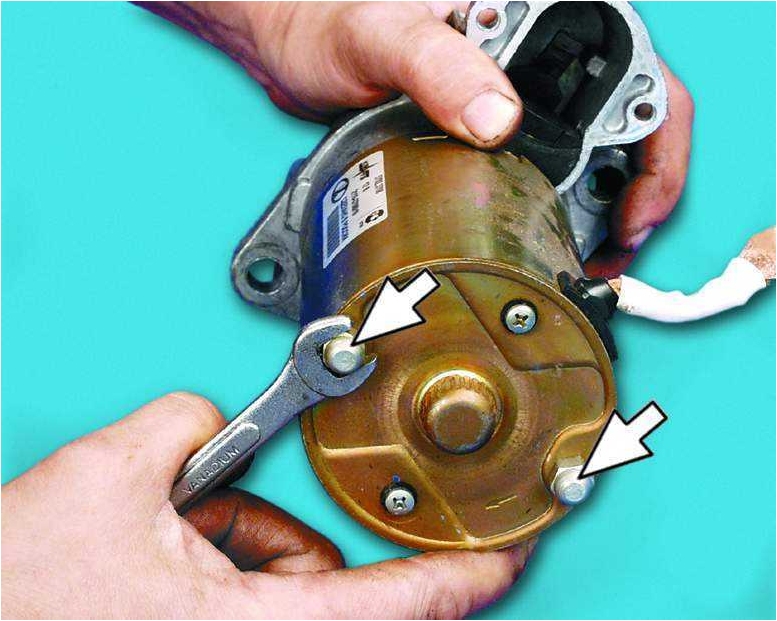

6. Отверните две гайки стяжных шпилек стартера.

Откручивание гаек стяжных шпилек стартера Лада Гранта (ВАЗ 2190)

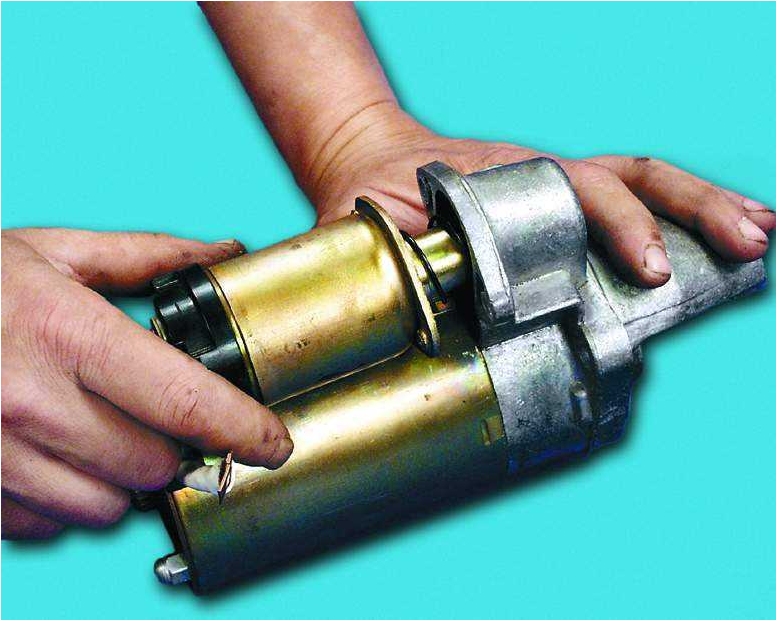

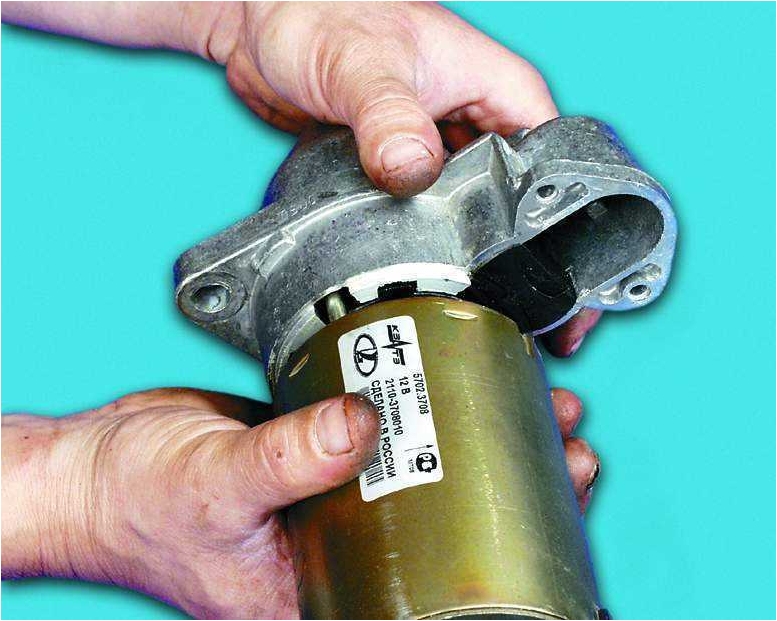

7. Затем снимите крышку стартера со стороны привода с редуктором и приводом в сборе.

Снятие крышки с приводом стартера Лада Гранта (ВАЗ 2190)

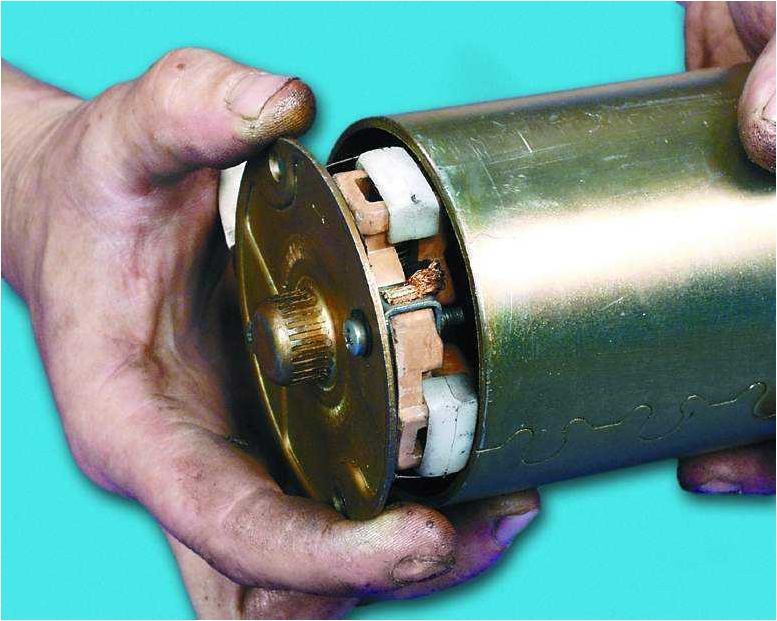

8. Снимите крышку стартера со стороны коллектора со щеткодержателем и щетками.

Снятие крышки со щеткодержателями и щетками с стартера Лада Гранта (ВАЗ 2190)

9. Снимите шестерню с вала якоря стартера.

Снятие шестерни с вала якоря стартера Лада Гранта (ВАЗ 2190)

10. Выньте якорь из статора корпуса стартера.

Снятие якоря из статора стартера Лада Гранта (ВАЗ 2190)

Примечание:

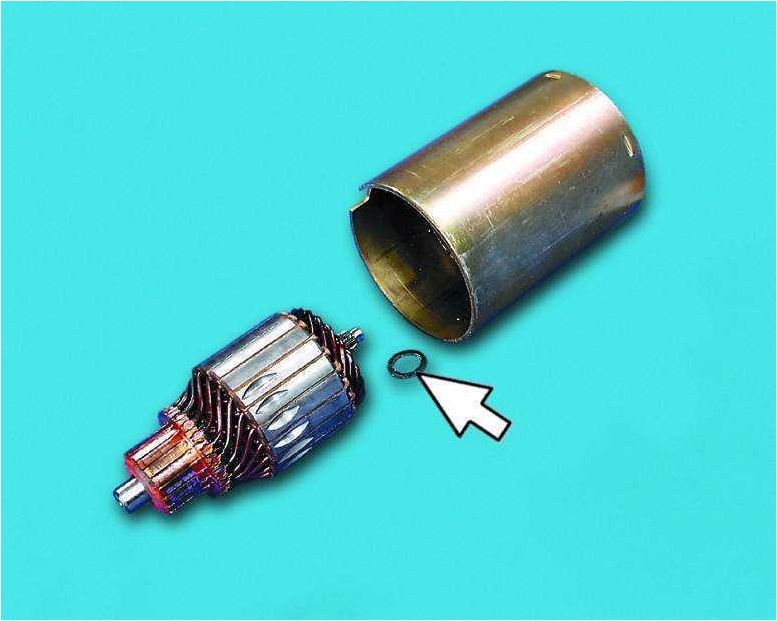

Обратите внимание, что на валу якоря со стороны привода установлена шайба.

Шайба вала якоря стартера Лада Гранта (ВАЗ 2190)

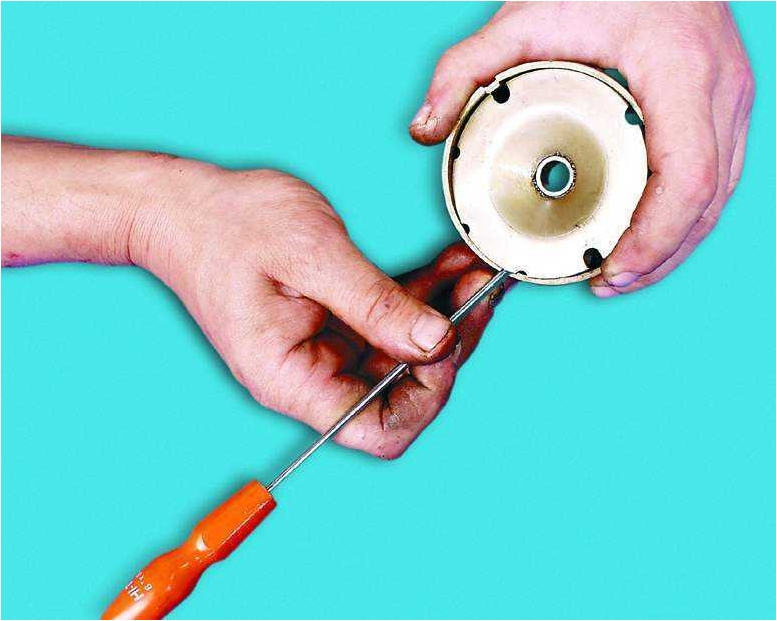

11. Выньте опору вала якоря с помощью отвертки.

Снятие опоры вала якоря стартера Лада Гранта (ВАЗ 2190)

12. Выверните из крышки со стороны привода две стяжные шпильки.

Снятие стяжных шпилек стартера Лада Гранта (ВАЗ 2190)

Примечание:

Эти шпильки вывертывать не обязательно, но снимать редуктор и привод удобнее без них.

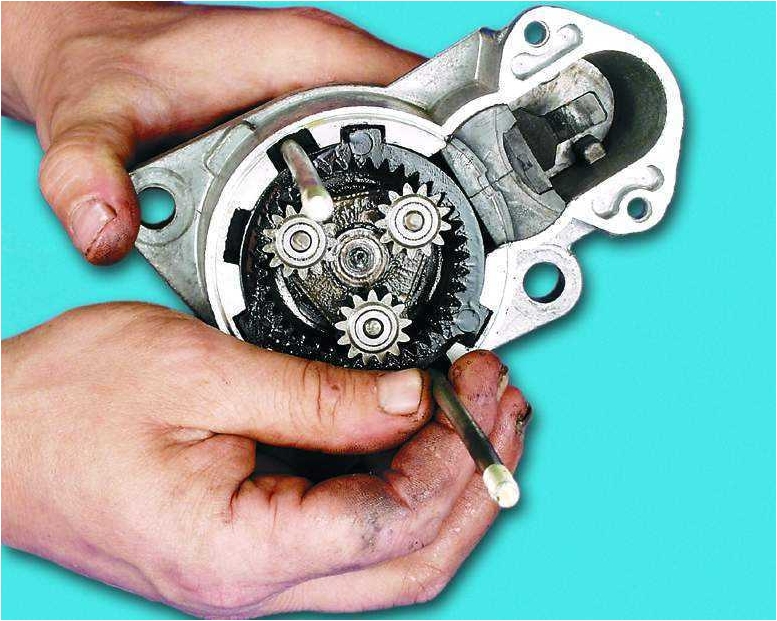

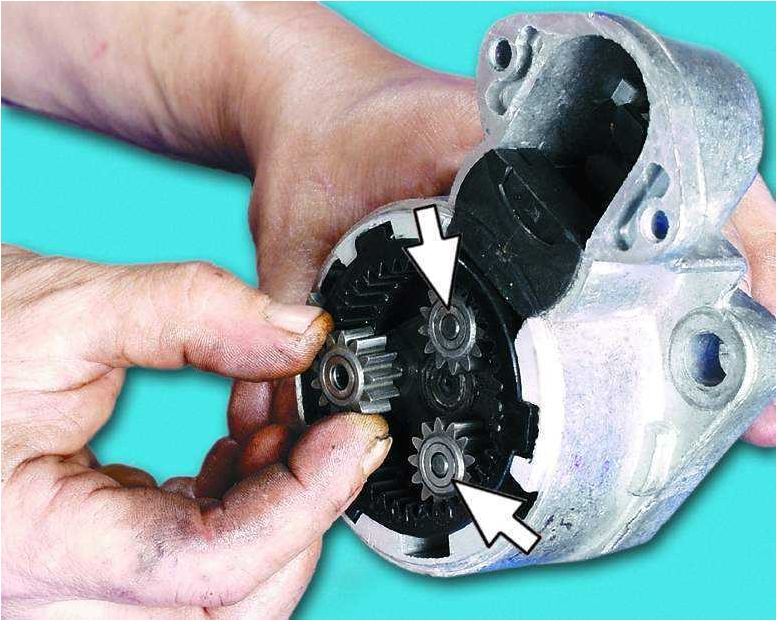

13. Выньте три планетарные шестерни редуктора. В случае повреждения их зубьев или игольчатых подшипников, заделанных в шестерни, замените шестерни.

Снятие планетарных шестерней редуктора стартера Лада Гранта (ВАЗ 2190)

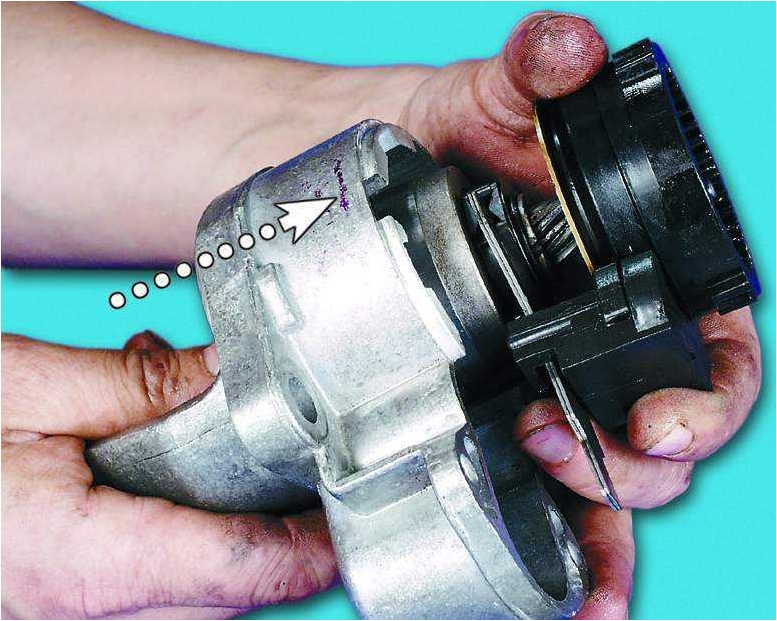

14. Достаньте редуктор с приводом из крышки, нажав на шестерню привода стартера.

Снятие редуктора с приводом из крышки стартера Лада Гранта (ВАЗ 2190)

15. Снимите опору с уплотнителем с рычага привода муфты с шестерней.

Снятие опоры с уплотнителем с рычага стартера Лада Гранта (ВАЗ 2190)

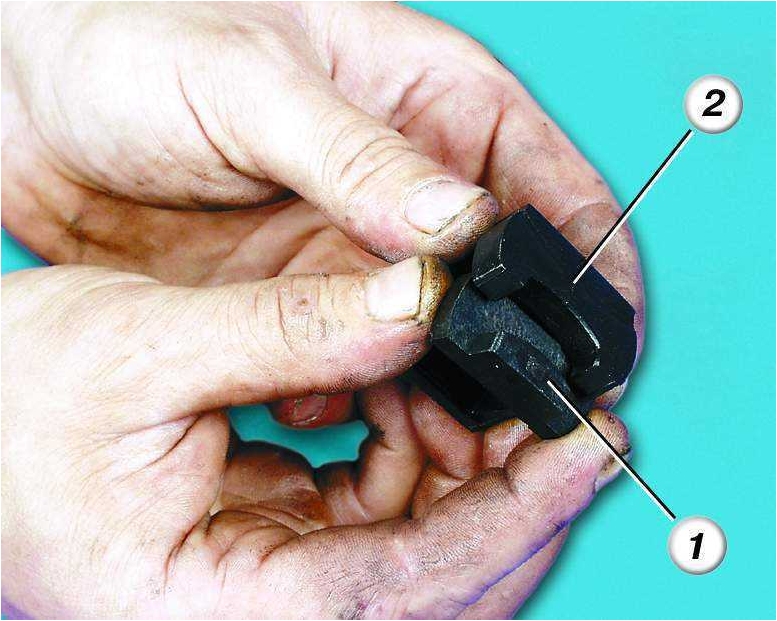

16. Снимите опору 1 из уплотнителя 2. Пластмассовая опора не должна быть сильно изношена или повреждена.

Снятие опоры из уплотнителя рычага привода муфты шестерни стартера Лада Гранта (ВАЗ 2190)

Примечание:

Дефектную опору, а также сильно деформированную или затвердевшую резиновую уплотнительную прокладку замените.

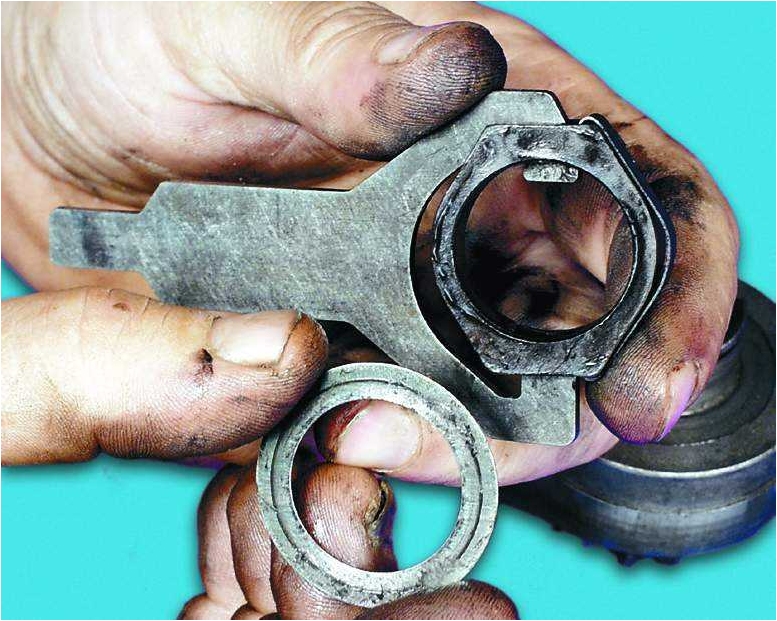

17. Сбейте ограничительное кольцо со стопорного кольца с помощью подходящей оправки.

Сбивание ограничительного кольца из стопорного кольца шестерни стартера Лада Гранта (ВАЗ 2190)

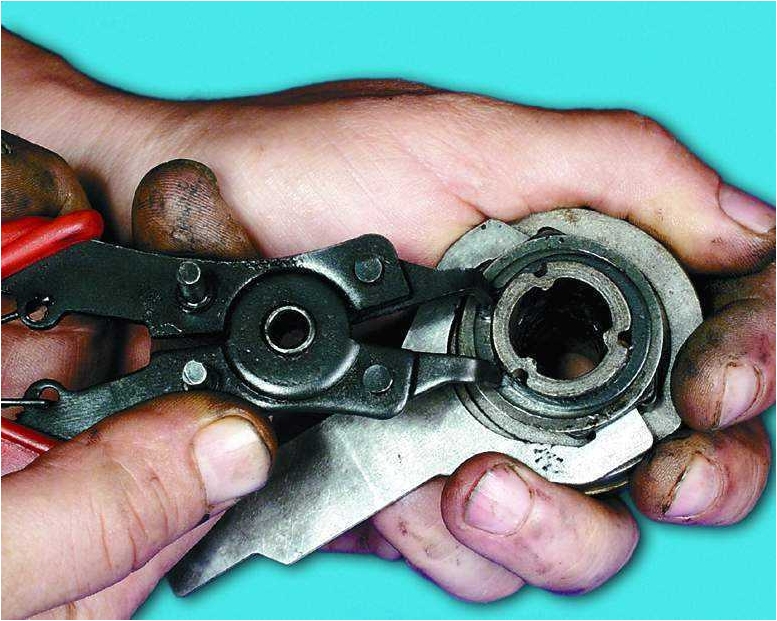

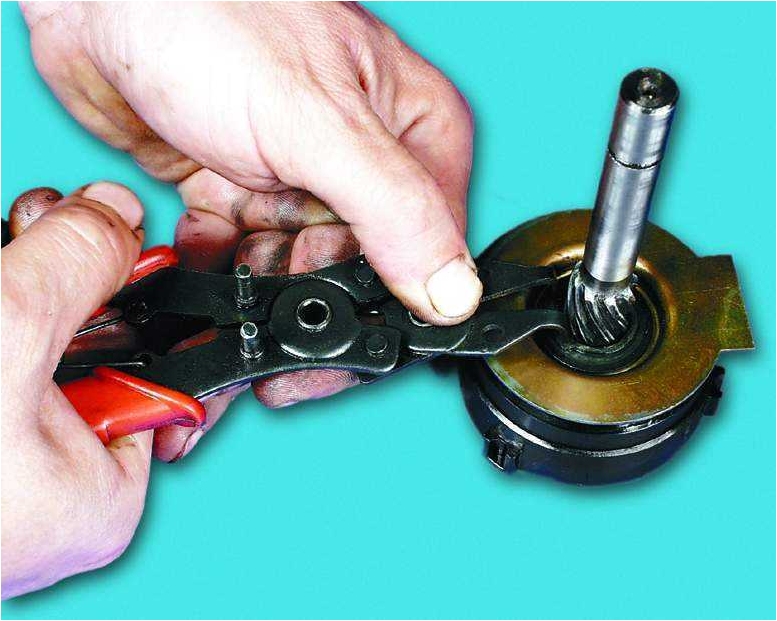

18. Снимите стопорное кольцо с помощью щипцов, а затем ограничительное.

Снятие стопорного и ограничительного кольца шестерни стартера Лада Гранта (ВАЗ 2190)

19. Снимите привод в сборе с вала привода стартера.

Снятие привода в сборе с вала привода стартера Лада Гранта (ВАЗ 2190)

20. Снимите щипцами стопорное кольцо рычага привода стартера.

Снятие стопорного кольца рычага привода стартера Лада Гранта (ВАЗ 2190)

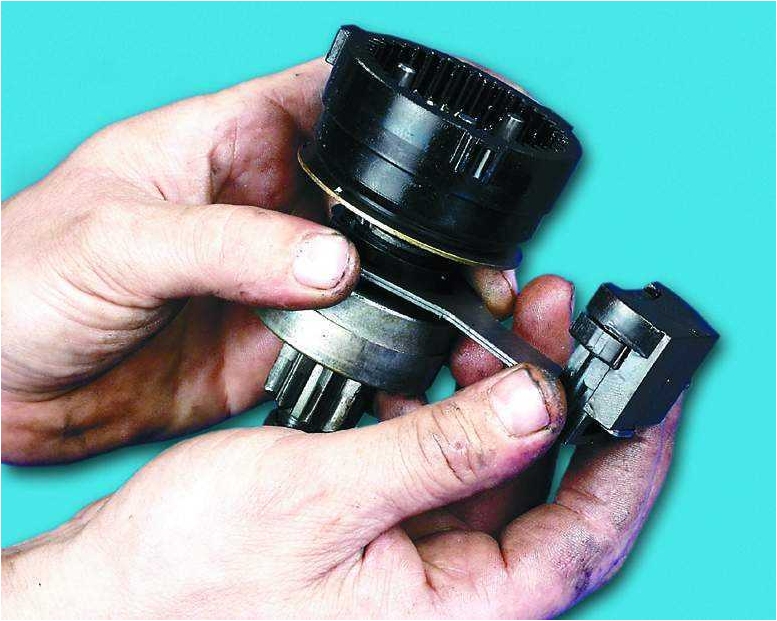

21. Снимите рычаг привода с поводком и шайбой.

Снятие рычага привода с поводком и шайбой стартера Лада Гранта (ВАЗ 2190)

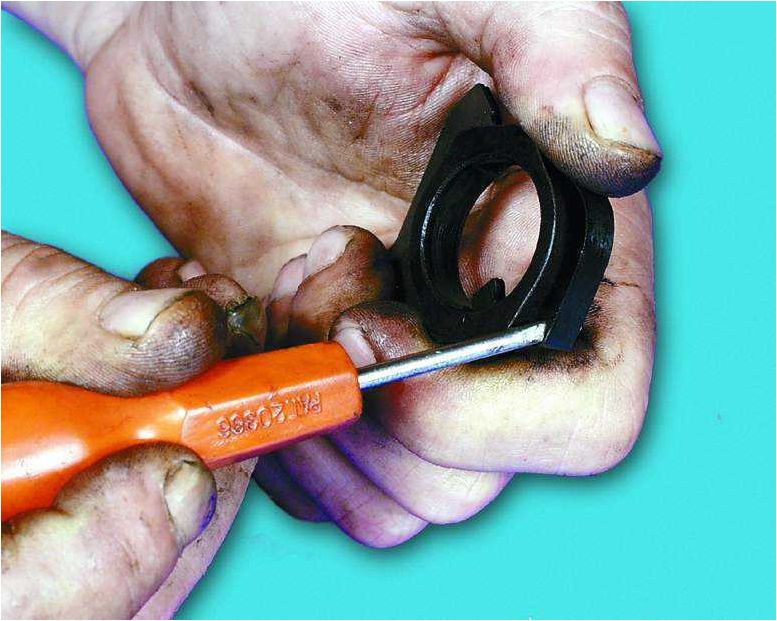

22. Снимите пружину рычага, воспользовавшись плоской отверткой.

Снятие пружины рычага привода стартера Лада Гранта (ВАЗ 2190)

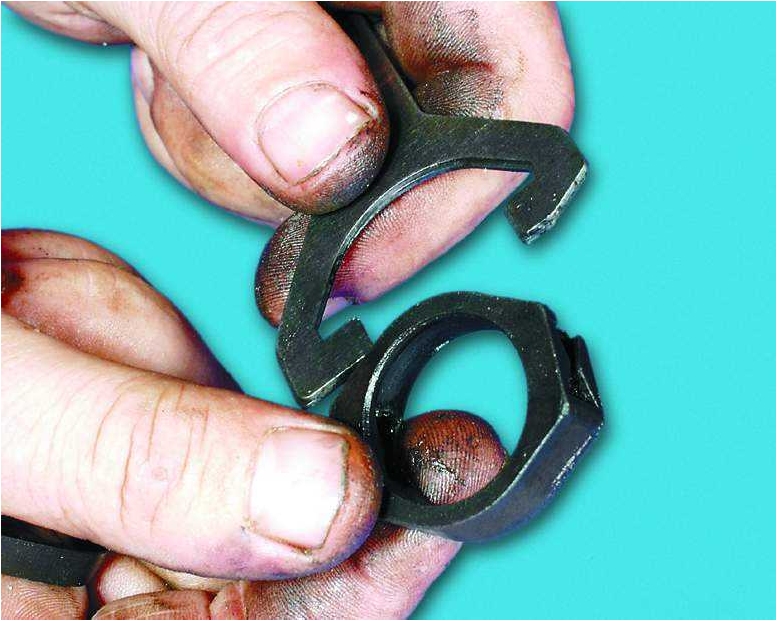

23. Затем снимите рычаг с поводка и разъедините половинки рычага.

Снятие поводка с рычага привода стартера Лада Гранта (ВАЗ 2190)

24. Снимите стопорное кольцо шестерни с внутренним зацеплением.

Снятие стопорного кольца шестерни с внутренним зацеплением стартера Лада Гранта (ВАЗ 2190)

25. Снимите шестерню с внутренним зацеплением и опору вала привода с вала.

Снятие шестерни и опоры вала привода с вала стартера Лада Гранта (ВАЗ 2190)

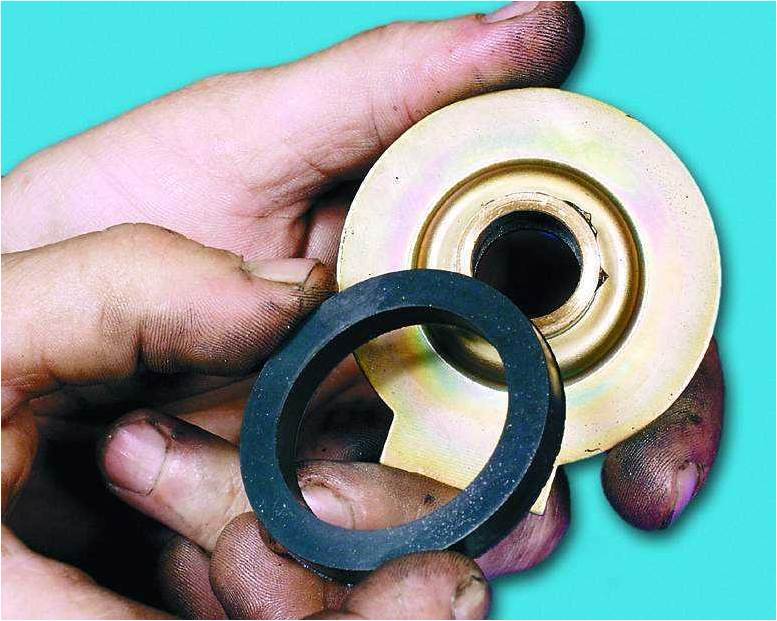

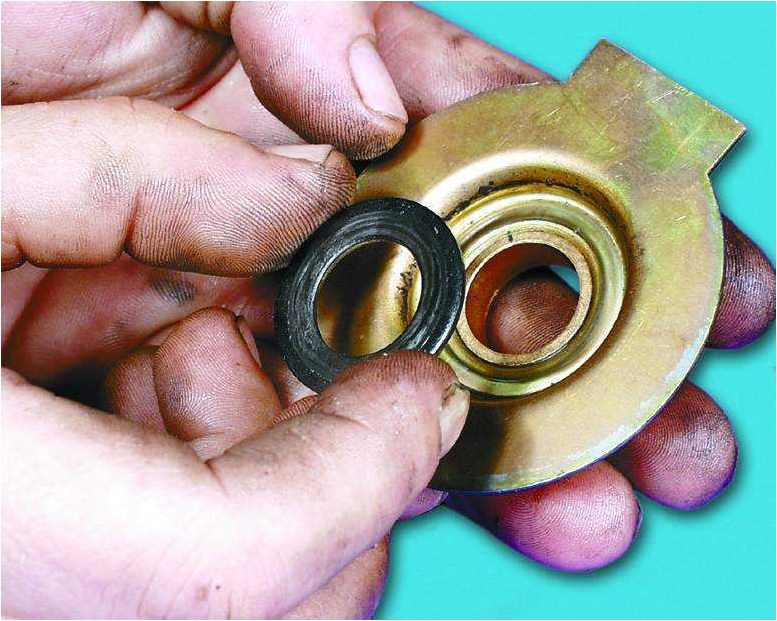

26. Снимите с опоры уплотнительное кольцо. Сильно деформированное или потерявшее эластичность кольцо замените.

Уплотнительное кольцо опоры вала привода стартера Лада Гранта (ВАЗ 2190)

27. Снимите с опоры вкладыш.

Снятие вкладыша с опоры вала привода стартера Лада Гранта (ВАЗ 2190)

28. Отверните два винта и снимите щеткодержатель с крышки со стороны коллектора.

Откручивание винтов крепления щеткодержателя к крышке стартера Лада Гранта (ВАЗ 2190)

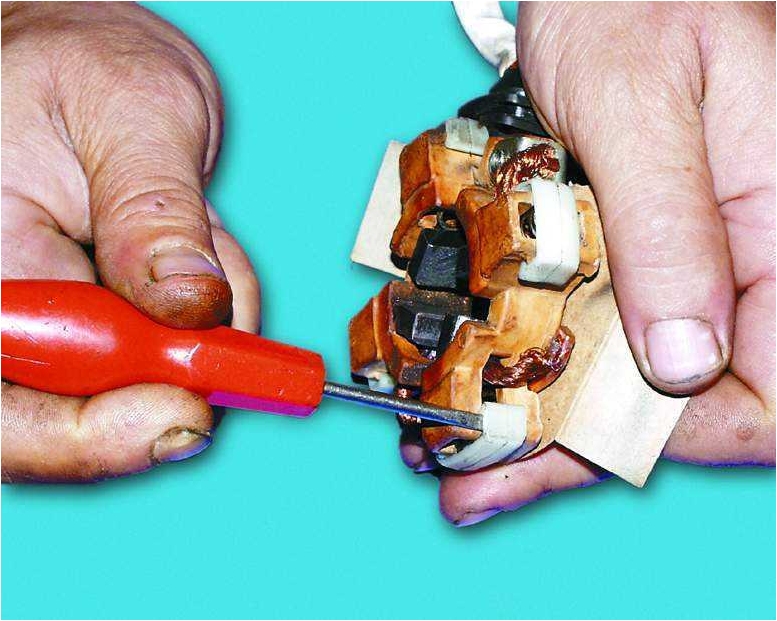

29. Поддев отверткой фиксаторы щеток, снимите их и прижимные пружины. Деформированные или поврежденные фиксаторы и сильно обжатые или искривленные пружины замените.

Поддевание отверткой фиксаторов щеток стартера Лада Гранта (ВАЗ 2190)

Снятие фиксаторов щеток с прижимными пружинами якоря стартера Лада Гранта (ВАЗ 2190)

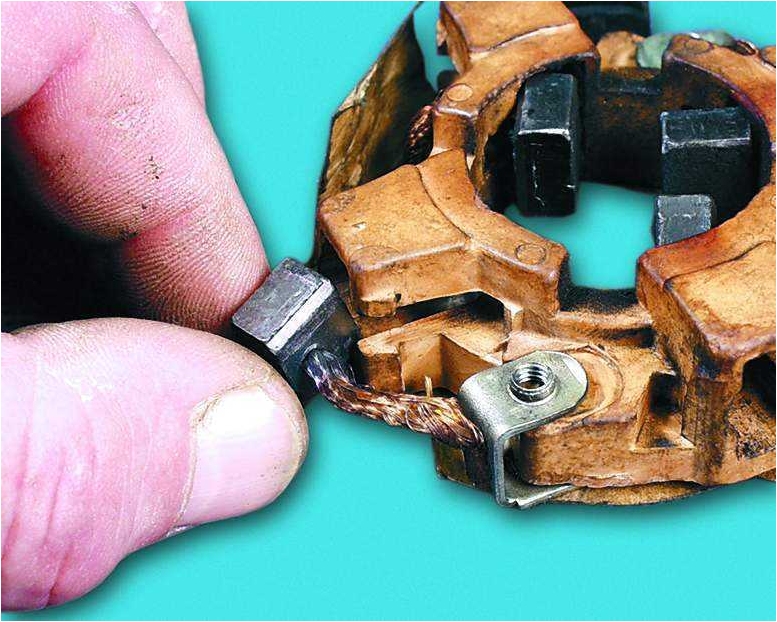

30. Достаньте щетки из направляющих щеткодержателя.

Снятие щеток из направляющих щеткодержателя стартера Лада Гранта (ВАЗ 2190)

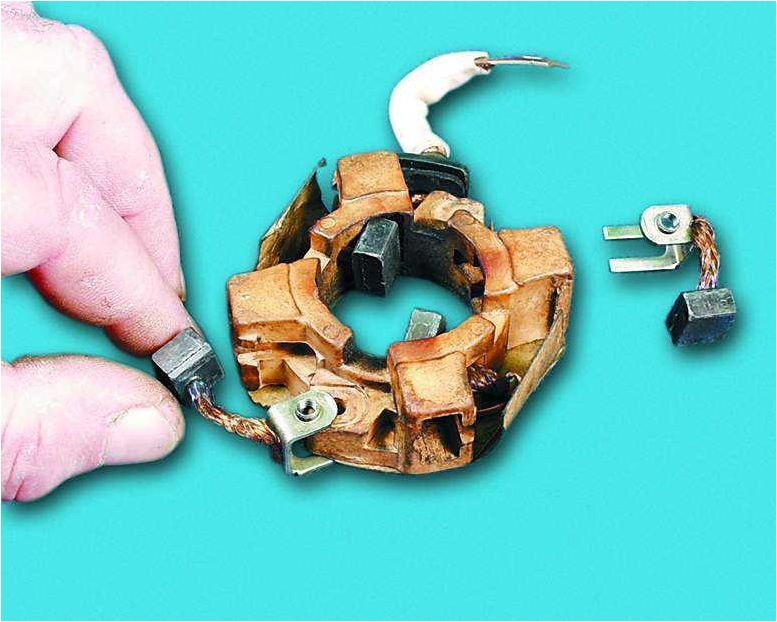

31. Снимите неизолированные щетки.

Снятие неизолированных щеток стартера Лада Гранта (ВАЗ 2190)

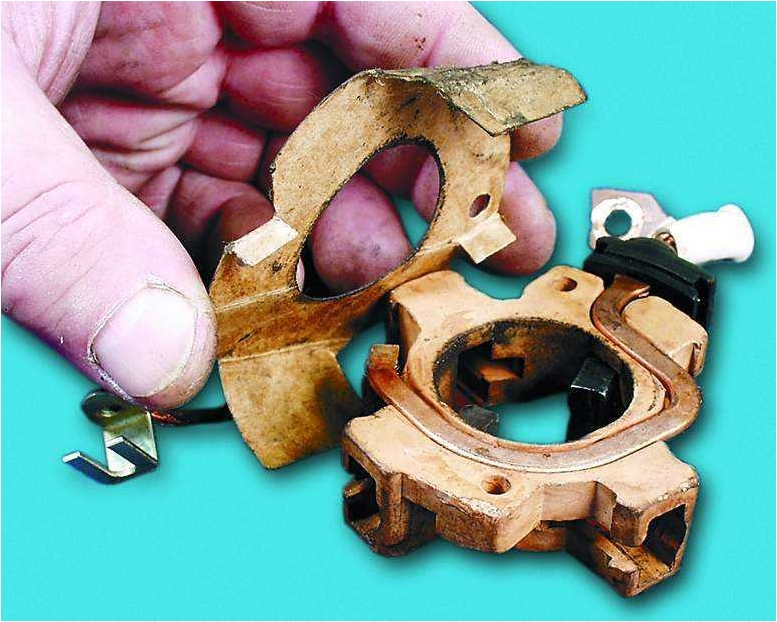

32. Снимите картонную изоляционную прокладку. Замените порванную или чрезмерно обжатую прокладку.

Снятие картонной изоляционной прокладки из корпуса щеточного узла стартера Лада Гранта (ВАЗ 2190)

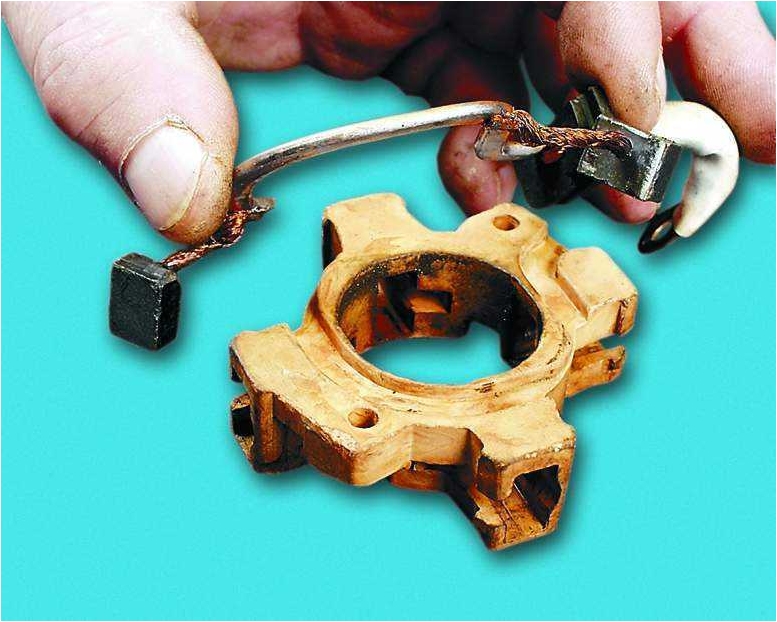

33. Снимите соединительную шину с изолированными щетками.

Снятие соединительной шины с изолированными щетками с корпуса щеточного узла стартера Лада Гранта (ВАЗ 2190)

34. Осмотрите якорь.

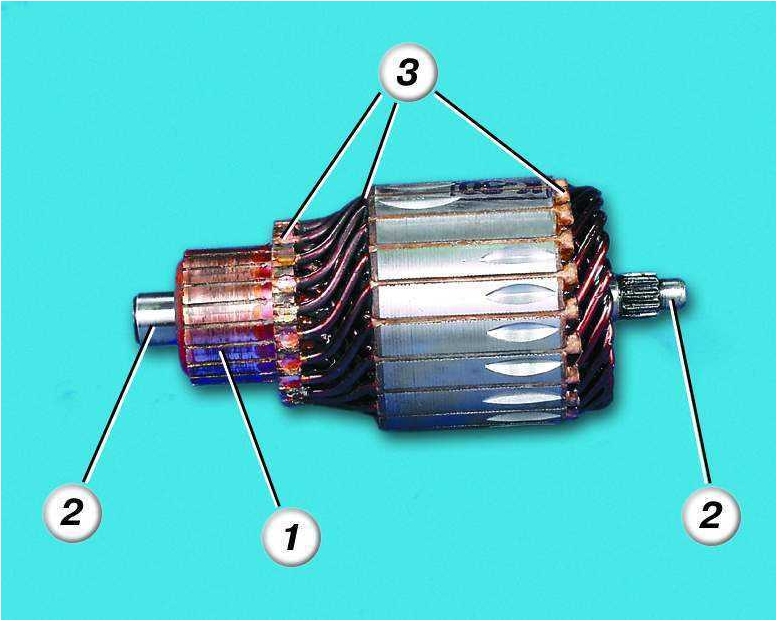

Якорь стартера Лада Гранта (ВАЗ 2190)

Примечание:

Если коллектор 1 (см.фото выше) загрязнен или на нем имеются риски, следы подгорания и т.п., прошлифуйте коллектор мелкой стеклянной шкуркой.

При значительной шероховатости коллектора или выступании слюды между его пластинами (ламелями) проточите коллектор на токарном станке и затем прошлифуйте мелкой стеклянной шкуркой. Биение сердечника относительно цапф вала не должно превышать 0,08 мм. В противном случае замените якорь. При обнаружении на валу 2 якоря желтого налета от подшипника удалите его мелкой шкуркой, так как это может привести к заеданию шестерни на валу.

Если на поверхностях цапф и шлицев вала имеются задиры, забоины, замените якорь. Проверьте надежность пайки выводов обмотки 3 якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше пакета железа якоря. В противном случае якорь замените.

35. Проверьте состояние обмотки якоря с помощью контрольной лампы, питаемой переменным током напряжением 220 В. Напряжение подводите к пластине коллектора и сердечнику якоря.

Схема проверки с помощью контрольной лампы состояния обмотки якоря стартера Лада Гранта (ВАЗ 2190)

Примечание:

Если замыкания обмотки якоря стартера нет, лампа гореть не должна. Если лампа горит, значит, есть замыкание обмотки якоря или пластины коллектора на «массу». В этом случае замените якорь.

36. Проверьте легкость вращения подшипника со стороны коллектора.

Примечание:

Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть потеки смазки, подшипник необходимо заменить.

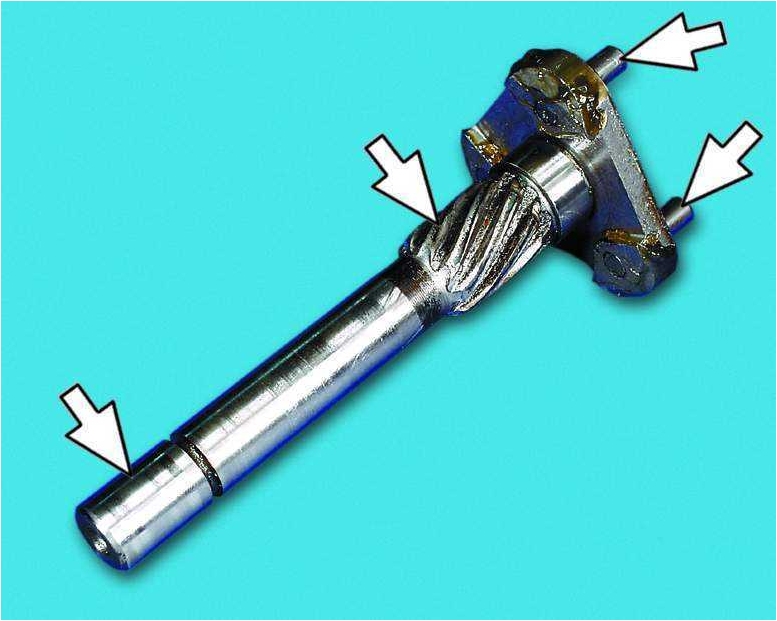

37. Осмотрите вал привода стартера.

Вал привода стартера Лада Гранта (ВАЗ 2190)

Примечание:

Винтовые шлицы и шейки не должны иметь задиров и сильного износа. Следы переноса меди со втулок на шейках снимите мелкой стеклянной шкуркой, так как они впоследствии могут стать причиной заклинивания вала. Водило и его три оси шестерен не должны иметь люфтов в соединениях.

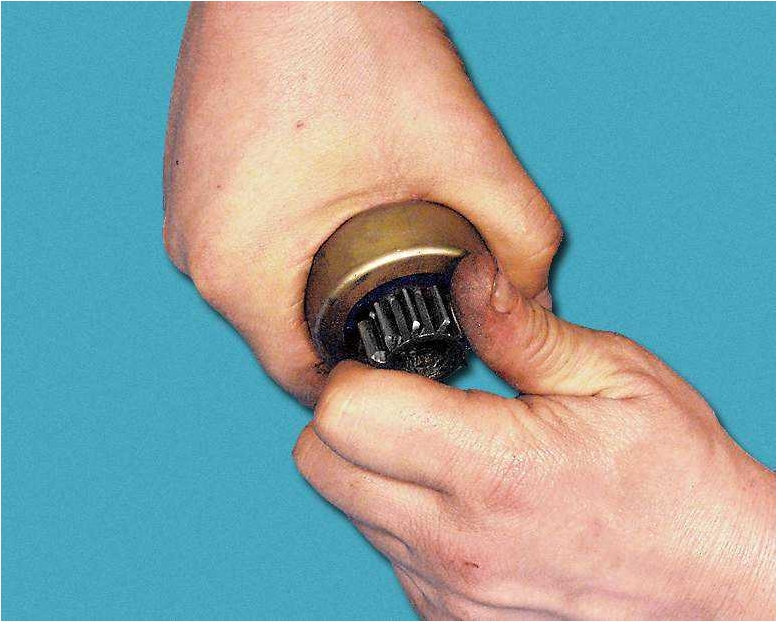

38. Удерживая обгонную муфту, проверните шестерню стартера в обе стороны.

Проверка обгонной муфты стартера Лада Гранта (ВАЗ 2190)

Примечание:

По часовой стрелке шестерня должна вращаться свободно, а против часовой стрелки вращаться не должна. В противном случае замените привод.

39. Осмотрите втулки, в которых вращаются валы, установленные в крышке стартера со стороны привода, крышке со стороны коллектора, опоре вала якоря и опоре вала привода.

Примечание:

Если втулки изношены или на них имеются задиры, раковины и т.п., замените крышки или опоры с дефектными втулками.Также замените крышки и опоры с трещинами.

40. Осмотрите статор, если на нем есть следы задевания якоря, замените заднюю крышку и промежуточную опору.

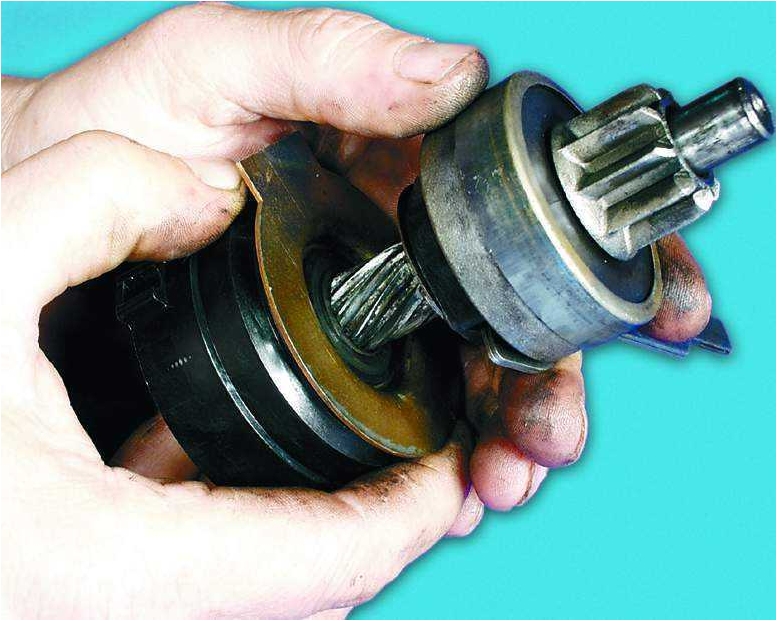

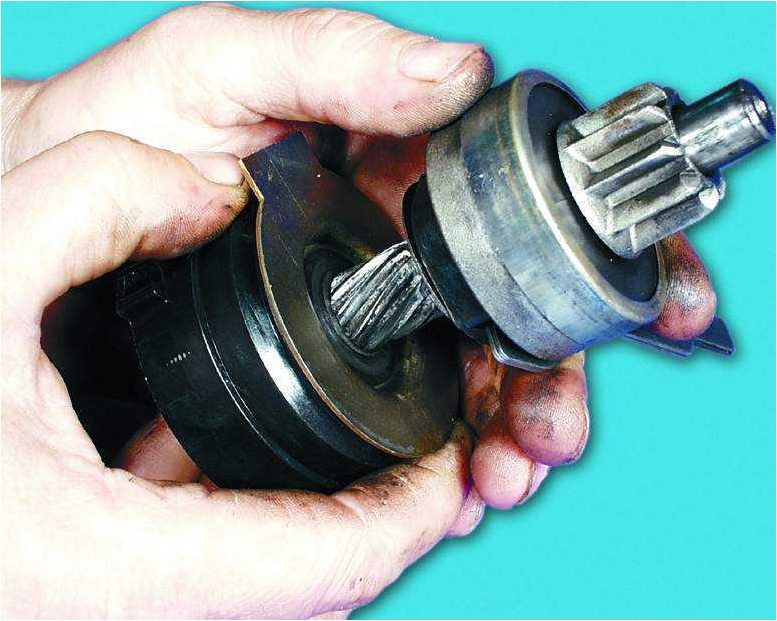

41. Оденьте привод стартера на вал привода. Он должен свободно, без заеданий перемещаться по шлицам вала.

Проверка легкости перемещения привода по шлицам вала стартера Лада Гранта (ВАЗ 2190)

42. Если детали привода сильно изношены или повреждены, замените привод. При обнаружении забоин на заходной части зубьев шестерни подшлифуйте их лепестковым кругом.

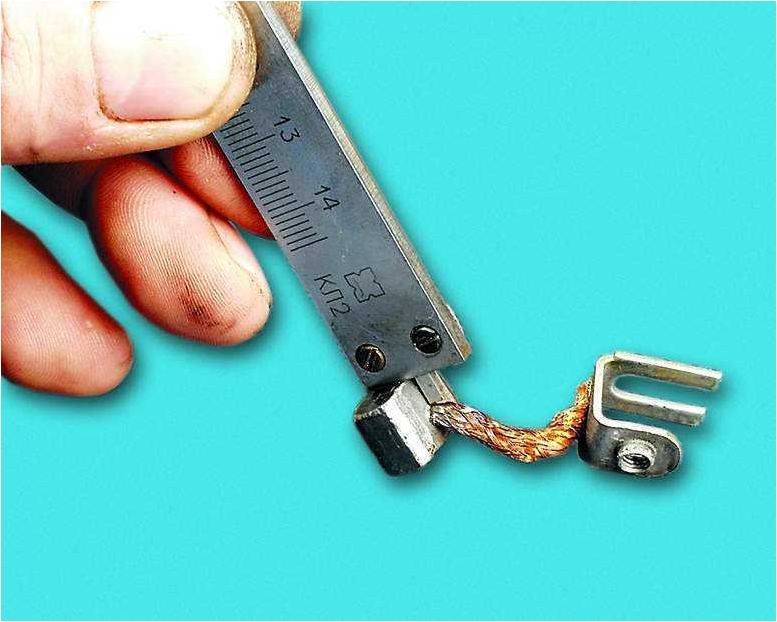

43. Щетки стартера, изношенные до размера между рабочей поверхностью и выводом менее 3,5 мм, замените.

Контроль степени износа щеток стартера Лада Гранта (ВАЗ 2190)

44. Проверьте легкость перемещения щеток в направляющих щеткодержателя. Они должны перемещаться без заедания, а сам щеткодержатель не должен иметь сколов и трещин.

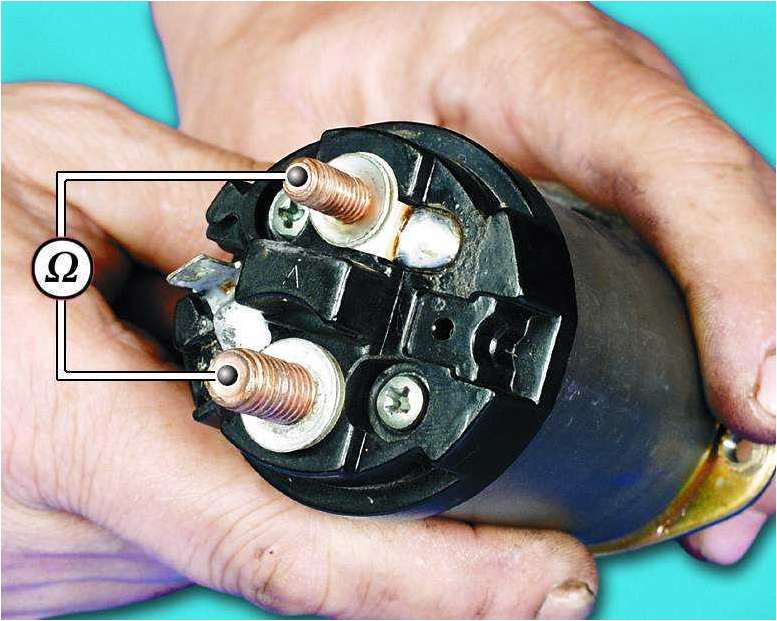

45. Проверьте омметром, замыкаются ли контактной пластиной контактные болты тягового реле.

Примечание:

Для проверки соберите схему, показанную на фото, и вдвиньте якорь внутрь реле до упора. Если болты не замыкаются, замените или отремонтируйте реле.

Схема проверки омметром замыкания контактов тягового реле стартера Лада Гранта (ВАЗ 2190)

Примечание:

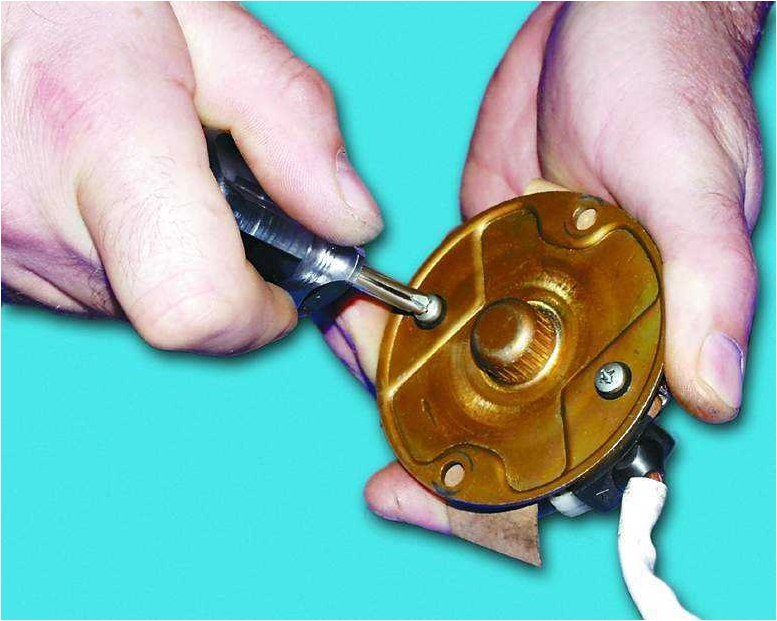

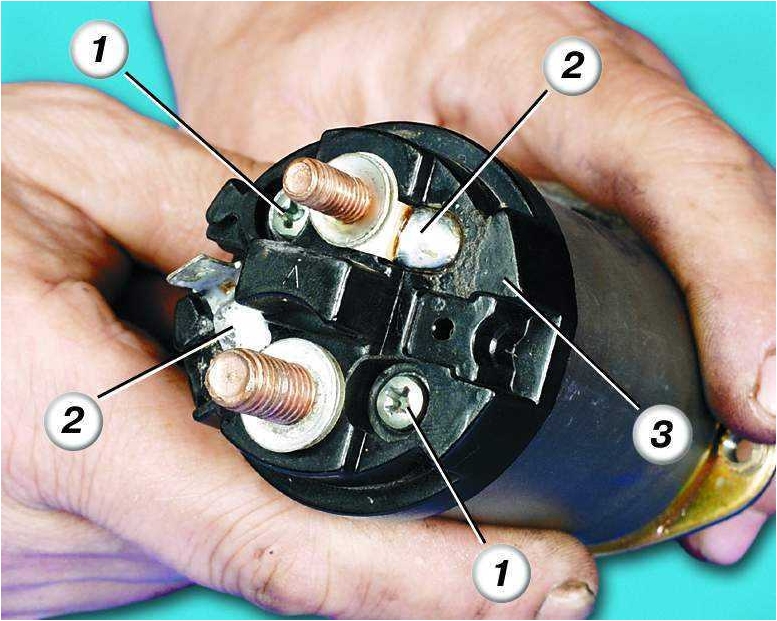

Для ремонта реле отверните два винта 1 и отпаяйте выводы 2 обмоток реле, снимите крышку 3, зачистите головки болтов и контактную пластину наждачной шкуркой. Если головки болтов сильно подгорели, разверните болты на 180°. Соберите реле в обратном порядке.

Элементы тягового реле стартера Лада Гранта (ВАЗ 2190)

46. Соберите и установите стартер в обратной последовательности.

Примечание:

Перед сборкой стартера смажьте зубья шестерни привода моторным маслом; винтовые шлицы вала привода, зубья шестерни с внутренним зацеплением, планетарные шестерни и шлицы вала ротора консистентной смазкой (ЦИАТИМ-201, 202 203 или Литол-24).

47. Щеткодержатель установите в стартер отдельно от крышки со стороны коллектора, так как щетки выталкиваются из направляющих пружинами и без специального приспособления удержать их в исходном положении невозможно. Для предварительной сборки и установки щеткодержателя воспользуйтесь тонкостенной монтажной втулкой 1 (см.фото ниже) с диаметром, равным диаметру коллектора или чуть больше его (около 30 мм).

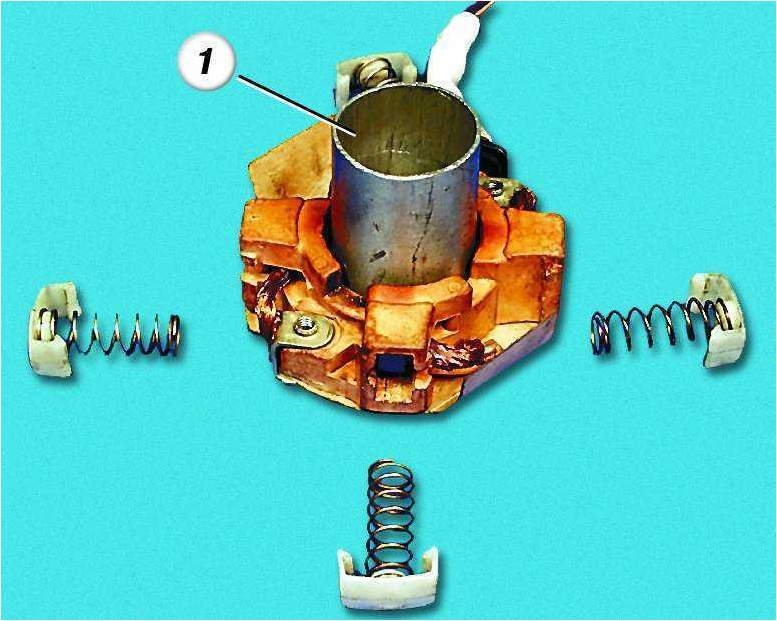

Установка с помощью приспособления щеток в щеткодержатель стартера Лада Гранта (ВАЗ 2190)

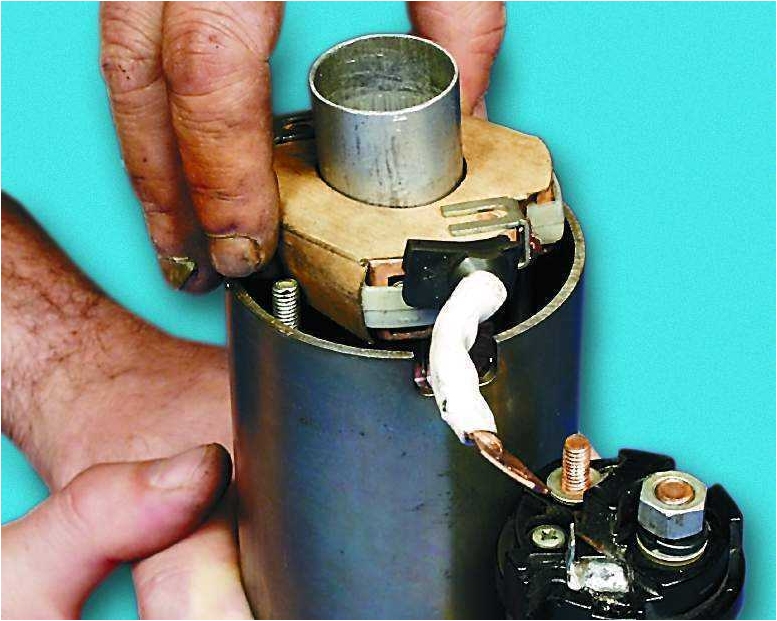

48. Установите собранный щеткодержатель в корпус стартера до упора, выньте монтажную втулку и установите крышку со стороны коллектора.

Установка щеткодержателя в сборе в корпус стартера Лада Гранта (ВАЗ 2190)

49. По окончании ремонта проверьте работоспособность стартера, как написано здесь.

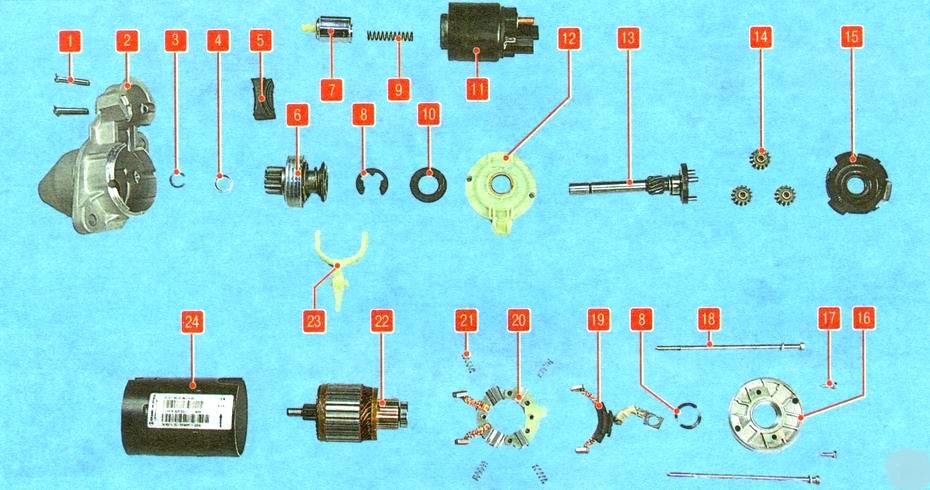

Детали стартера Лада Гранта (ВАЗ 2190)

Детали стартера Лада Гранта:

1 – винт крепления тягового реле стартера;

2 – передняя крышка стартера;

– стопорное кольцо;

4 – ограничительное кольцо;

5 – опора рычага;

6 – муфта свободного хода;

7 – якорь реле;

8 – стопорная шайба;

9 – возвратная пружина;

10 – дистанционная шайба;

11 – тяговое реле стартера;

12 – опора вала привода;

13 – вал привода стартера;

14 – планетарная шестерня (сателлит);

15 – крышка планетарного редуктора;

16 – задняя крышка стартера;

17 – винт крепления щеткодержателя;

18 – стяжной болт;

19 – соединительная шина с изолированными щетками;

20 – щеткодержатель с «отрицательными» щетками;

21 – прижимная пружина;

22 – якорь;

23 – рычаг привода;

24 – корпус стартера.
