Очистка системы вентиляции картера двигателя ВАЗ-21126 Lada Granta

Инструменты:

  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Компрессор
  • Пневмопистолет для обдувки
  • Гаечный ключ рожковый на 10 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка Е-8
  • Головка на 13 мм
  • Узкогубцы
  • Нож

Детали и расходники:

  • Емкость техническая
  • Бензин/керосин
  • Манжета маслоотражателя сепаратора
  • Герметик-прокладка типа LOCTITE 5910
  • Растворитель типа 646
  • Ветошь

Примечание:

Со временем на автомобиле Лада Гранта в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается, и масло начинает подтекать через уплотнения. Чтобы избежать этого, периодически очищайте и промывайте систему вентиляции картера двигателя.

Очищайте на автомобиле Лада Гранта систему вентиляции картера двигателя перед каждой заменой масла.

1. Снимите воздушный фильтр.

2. Ослабьте затяжку хомутов и отсоедините от воздухоподводящего рукава и крышки головки блока цилиндров шланг большой ветви системы вентиляции картера двигателя.

Размещение хомутов крепления шланга большой ветви системы вентиляции катера двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

3. Аналогично снимите шланг малой ветви системы вентиляции картера двигателя, отсоединив его от штуцеров дроссельного узла и крышки головки блока цилиндров.

Размещение хомута крепления шланга малой ветви системы вентиляции картера к крышке головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

4. Ослабьте затяжку хомута и отсоедините подводящий шланг малой ветви системы вентиляции картера двигателя от патрубка крышки головки блока цилиндров.

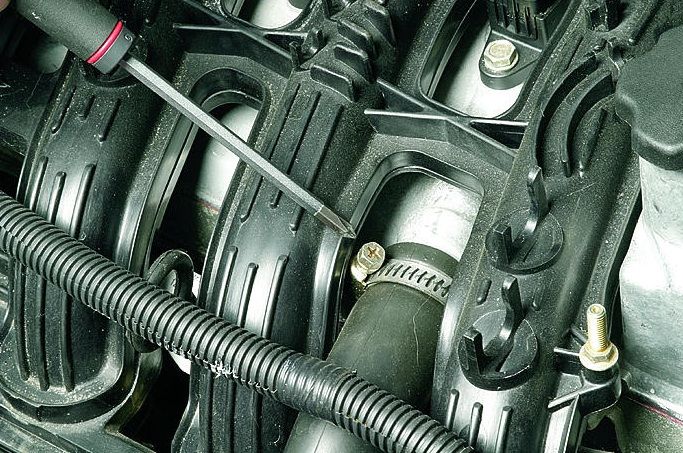

Откручивание хомута крепления подводящего шланга малой ветви системы вентиляции картера к крышке головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Снятие подводящего шланга малой ветви системы вентиляции картера с крышки головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

5. Аналогично отсоедините второй конец подводящего шланга от штуцера блока цилиндров и снимите шланг.

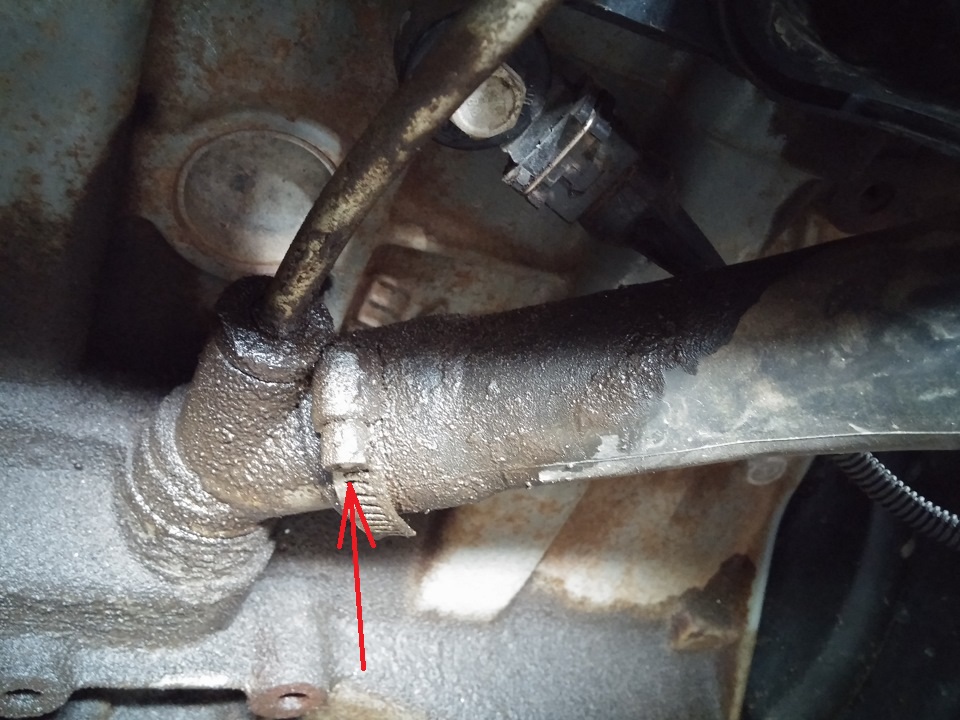

Размещение хомута крепления подводящего шланга малой ветви системы вентиляции картера к штуцеру блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

6. Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите. Прочистите отверстия штуцеров и патрубков для подсоединения шлангов.

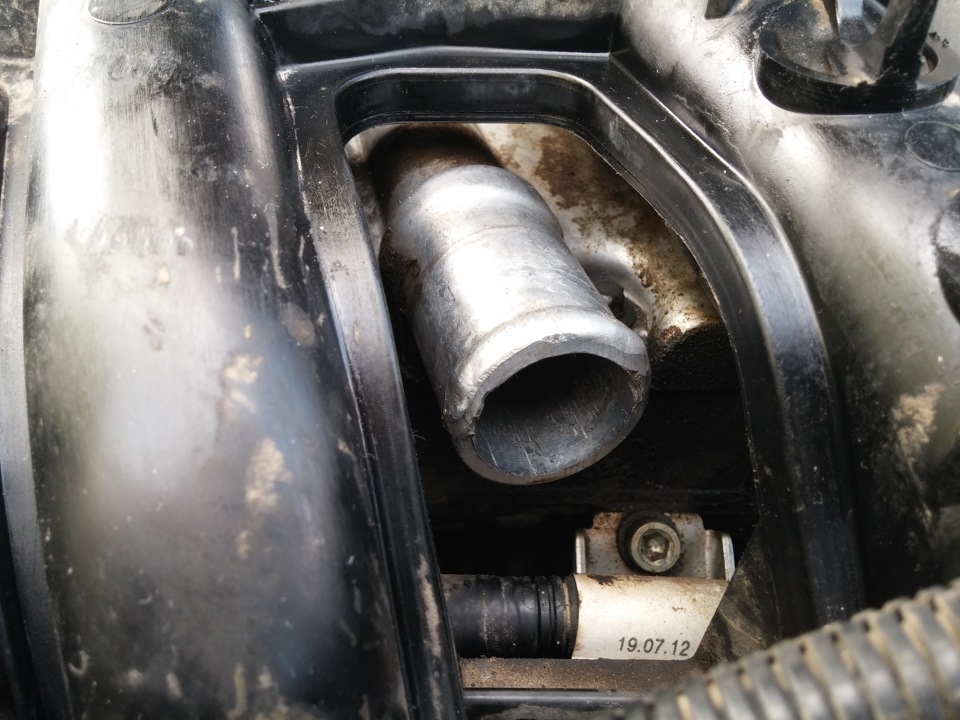

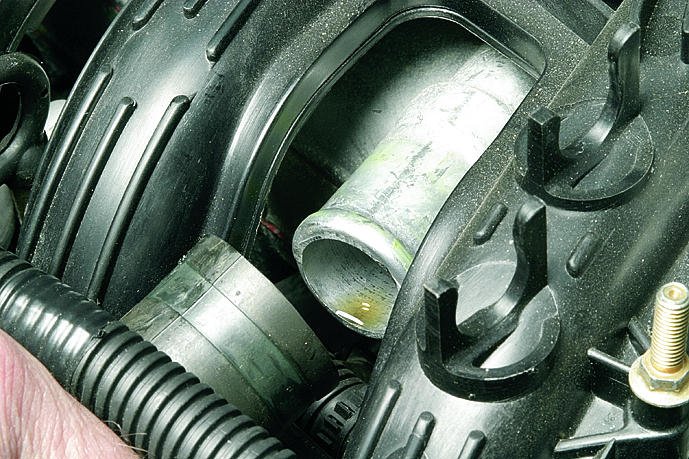

Очищенный патрубок на крышке головки блока цилиндров вентиляции картера двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

7. Снимите крышку головки блока цилиндров, как написано здесь.

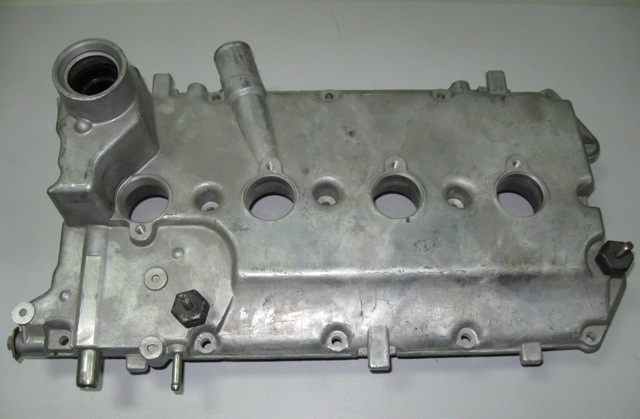

Снятая крышка головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

8. Головкой на 8 мм выверните шесть болтов крепления сепаратора с внутренней стороны крышки головки блока (обозначено красным) и снимите сепаратор, а также сожмите узкогубцами фиксаторы маслоотражателя (обозначено синей стрелкой) и выньте маслоотражатель из сепаратора.

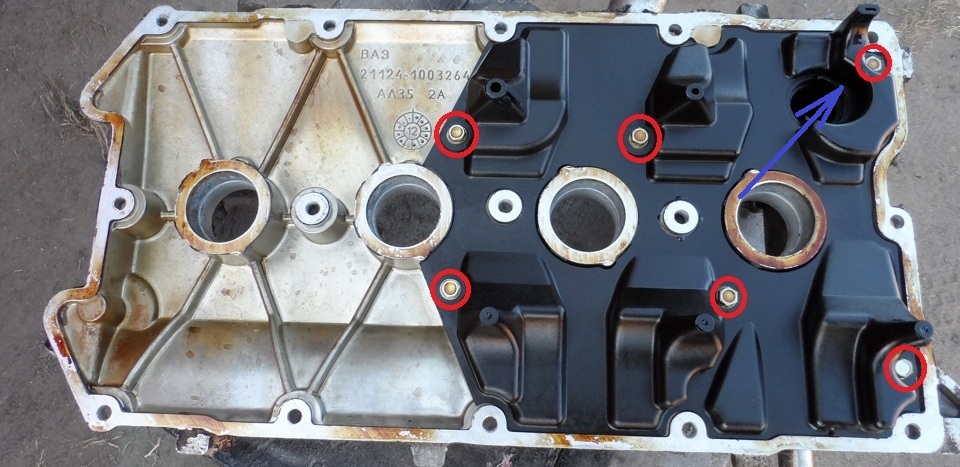

Размещение болтов крепления сепаратора и фиксатора маслоотражателя на крышке головке блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

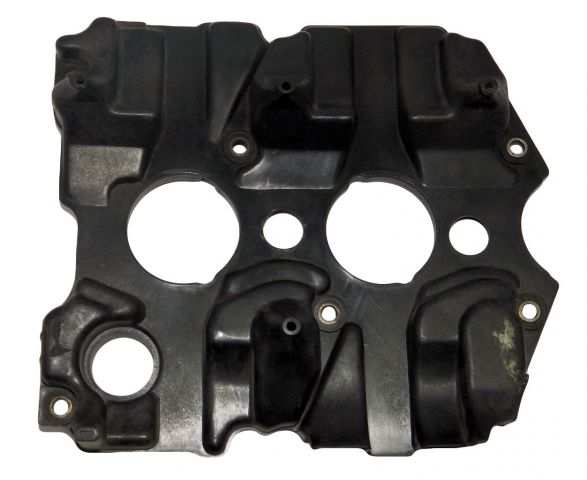

Сепаратор клапанной крышки двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

9. Аккуратно подденьте отверткой манжету и снимите её. Сильно обжатую или потерявшую эластичность манжету замените новой.

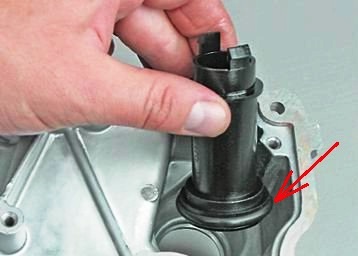

Размещение манжеты маслоотражателя двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

10. Установите на автомобиль шланги и детали в порядке, обратном снятию.

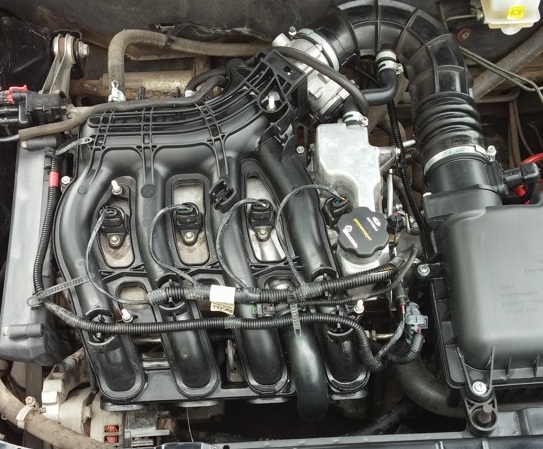

Двигатель ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Примечание:

Перед установкой крышки на место, проведите все работы по ее герметизации, как указано здесь.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
