Снятие блок-фары Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая средняя
  • Ключ трещоточный
  • Головка на 8 мм
  • Головка на 10 мм

Примечания:

Блок-фару снимайте для замены или при кузовном ремонте.
Работы по снятию левой или правой блок-фар аналогичны.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

Размещение минусовой клеммы аккумулятора Лада Гранта (ВАЗ 2190)

2. Снимите передний бампер, как описано здесь

Снятый передний бампер с облицовкой радиатора Лада Гранта (ВАЗ 2190)

3. Головкой на 8 мм отверните три болта крепления блок-фары (четвертый болт открутили при снятии бампера).

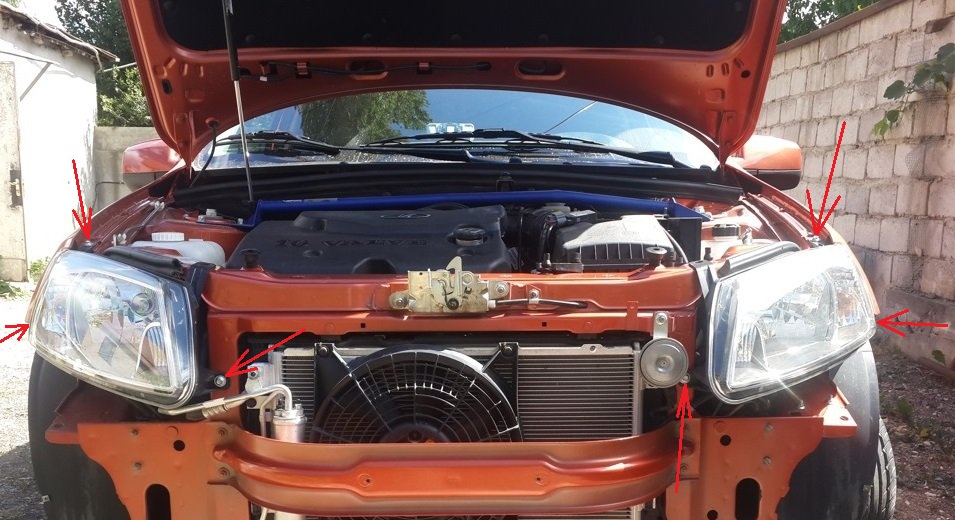

Размещение болтов крепления блок-фар Лада Гранта (ВАЗ 2190)

4. Выведите блок-фару вперед, по ходу автомобиля.

5. Нажав на фиксатор рабочего цилиндра корректора фар и повернув цилиндр против часовой стрелки до упора, достаньте рабочий цилиндр корректора фар из корпуса блок-фары.

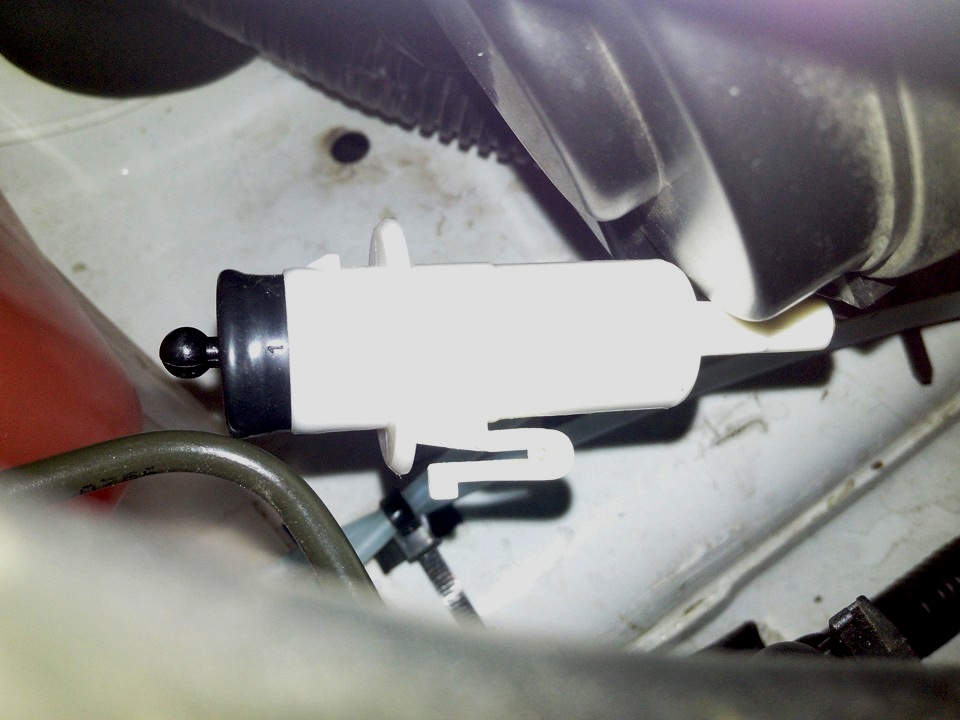

Рабочий цилиндр корректора фар Лада Гранта (ВАЗ 2190)

6. Отсоедините колодку жгута проводов от лампы головного света, а также достаньте патроны с лампами указателя поворота и дневного ходового огня/габаритного света. Как это сделать, смотрите здесь.

7. Снимите блок-фару.

Левая блок-фара Лада Гранта (ВАЗ 2190)

8. Установите блок-фару в обратной последовательности.

В статье не хватает:

  • Фото инструмента

Источник: carpedia.club
