Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Отвертка крестовая средняя
  • Ключ трещоточный
  • Головка на 8 мм
  • Головка на 24 мм
  • Маркер
  • Динамометрический ключ

Примечание:

Работу проводите при замене подрулевых переключателей, барабанного устройства спирального кабеля, а также при снятии рулевой колонки и панели приборов.

Снятие подрулевых переключателей

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Отверните винты крепления нижнего кожуха рулевой колонки.

Размещение саморезов крепления нижнего кожуха рулевой колонки Лада Гранта (ВАЗ 2190)

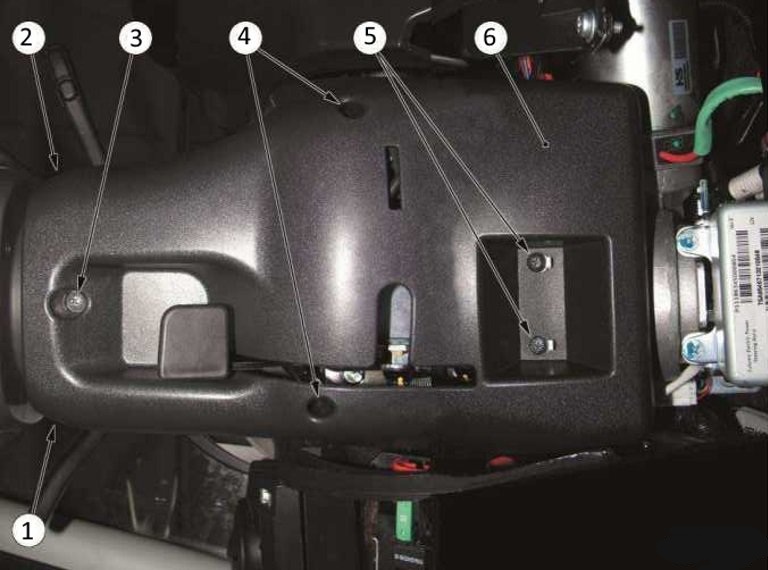

Крепление нижнего кожуха рулевой колонки:

1, 2 – саморезы крепления нижнего кожуха к верхнему кожуху рулевой колонки;

3 – саморез крепления нижнего кожуха к соединителю переключателей;

4, 5 – саморезы крепления нижнего кожуха к кронштейну рулевой колонки;

6 – нижний кожух рулевой колонки.

3. Снимите нижний кожух рулевой колонки, выводя рычаг фиксации рулевой колонки через Т-образную прорезь кожуха.

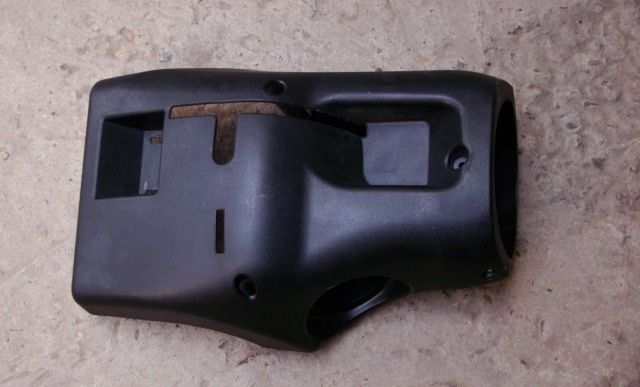

Снятый нижний кожух рулевой колонки Лада Гранта (ВАЗ 2190)

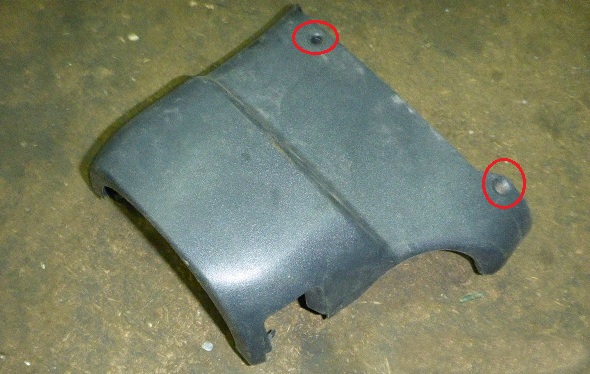

4. Снимите верхний кожух рулевой колонки, отвернув еще два самореза (на фото их места обозначены красными овалами).

Снятый верхний кожух рулевой колонки Лада Гранта (ВАЗ 2190)

5. Сожмите фиксатор разъема левого подрулевого переключателя и отсоедините разъем жгута проводов от переключателя.

Сжимание фиксатора разъема левого подрулевого переключателя Лада Гранта (ВАЗ 2190)

Отсоединение разъема жгута проводов от левого подрулевого переключателя Лада Гранта (ВАЗ 2190)

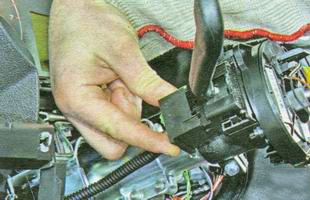

6. Сожмите фиксатор левого подрулевого переключателя и снимите переключатель.

Сжимание фиксатора левого подрулевого переключателя Лада Гранта (ВАЗ 2190)

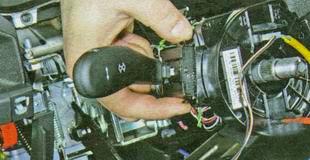

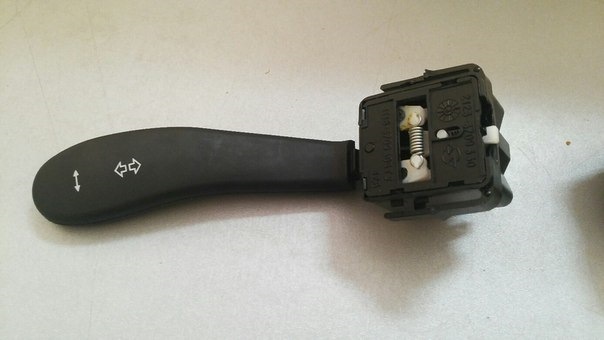

Левый подрулевой переключатель Лада Гранта (ВАЗ 2190)

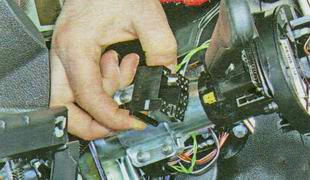

7. Отожмите фиксатор разъема жгута проводов клавиш управления маршрутным компьютером и разъедините разъем.

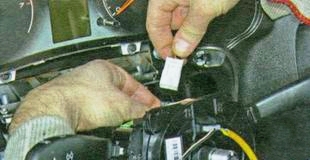

Отжимание фиксатора разъема жгута проводов клавиш управления маршрутным компьютером Лада Гранта (ВАЗ 2190)

Разъединение разъема жгута проводов клавиш управления маршрутным компьютером Лада Гранта (ВАЗ 2190)

8. Сожмите фиксатор разъема жгута проводов правого подрулевого переключателя и отсоедините разъем от переключателя.

Сжимание фиксатора разъема жгута проводов правого подрулевого переключателя Лада Гранта (ВАЗ 2190)

Отсоединение разъема от правого подрулевого переключателя Лада Гранта (ВАЗ 2190)

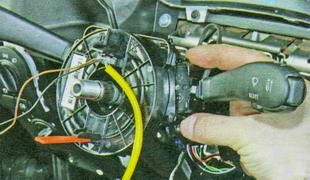

9. Сожмите фиксатор правого подрулевого переключателя и снимите переключатель.

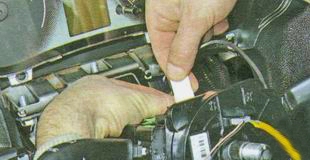

Сжимание фиксатора правого подрулевого переключателя Лада Гранта (ВАЗ 2190)

Правый подрулевой переключатель Лада Гранта (ВАЗ 2190)

10. Установите подрулевые переключатели в обратной последовательности.

Снятие соединителя переключателей с барабанным устройством спирального кабеля

1. Для снятия соединителя переключателей с барабанным устройством снимите рулевое колесо.

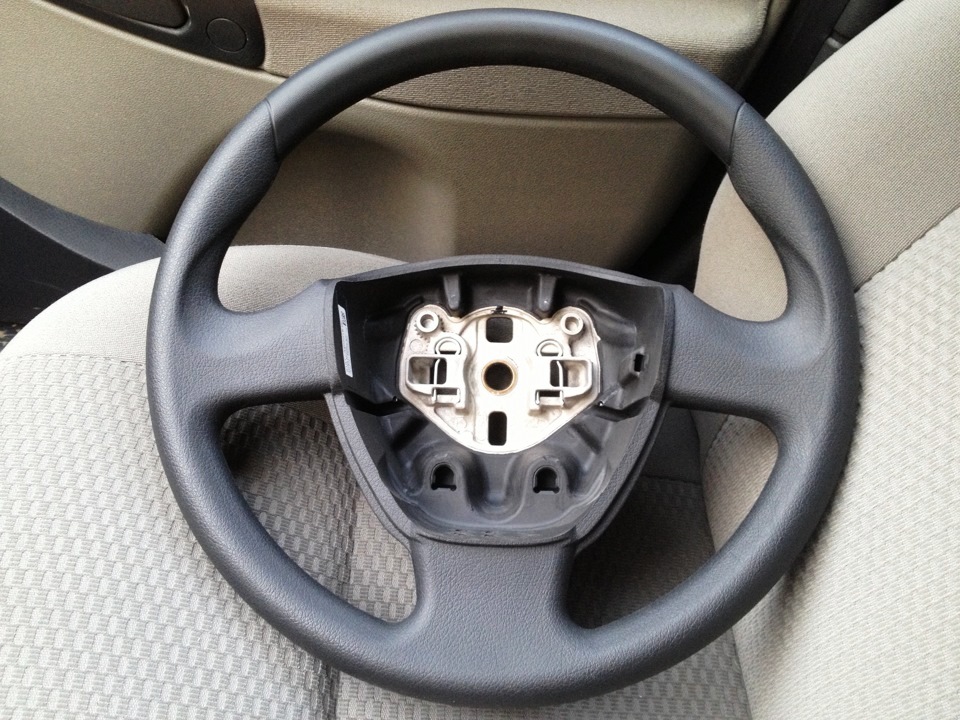

Снятое рулевое колесо Лада Гранта (ВАЗ 2190)

2. Снимите подрулевые переключатели, как показано выше.

3. Головкой на 8 мм ослабьте затяжку стяжного болта соединителя переключателей и отведите соединитель с барабанным устройством в сборе от рулевой колонки.

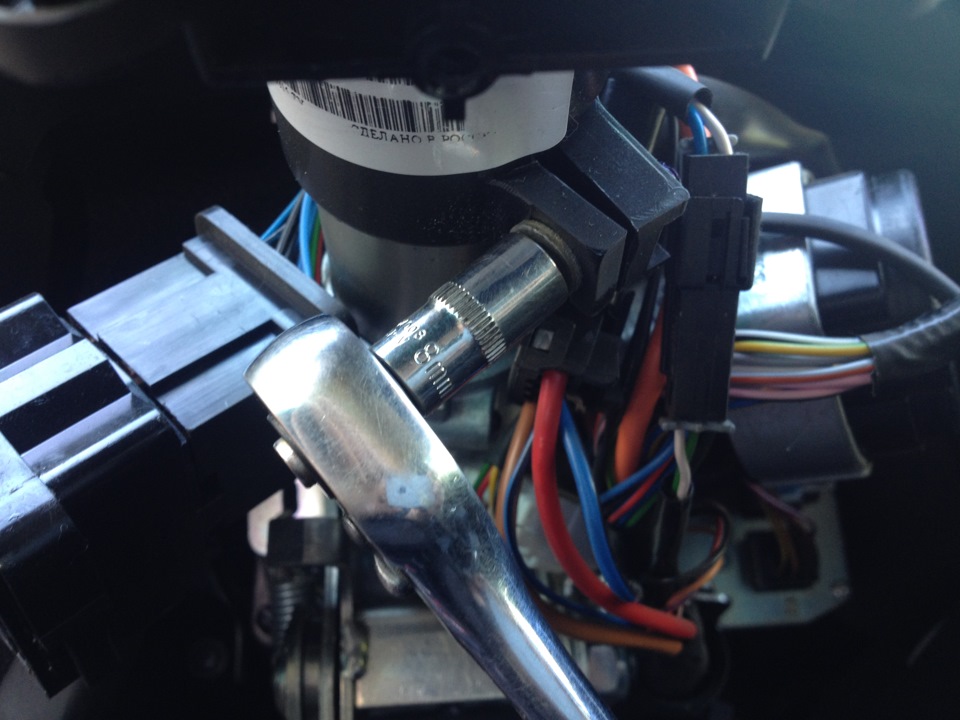

Ослабление затяжки стяжного болта соединителя подрулевых переключателей Лада Гранта (ВАЗ 2190)

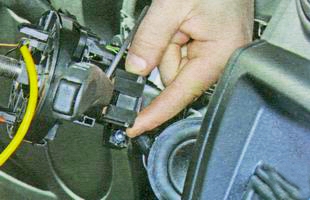

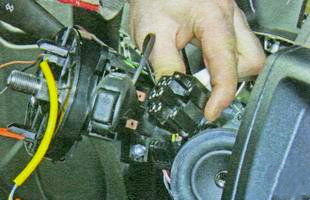

4. Нажав отверткой поочередно на фиксаторы колодок, отсоедините две колодки проводов от разъемов барабанного устройства и снимите соединитель с барабанным устройством спирального кабеля.

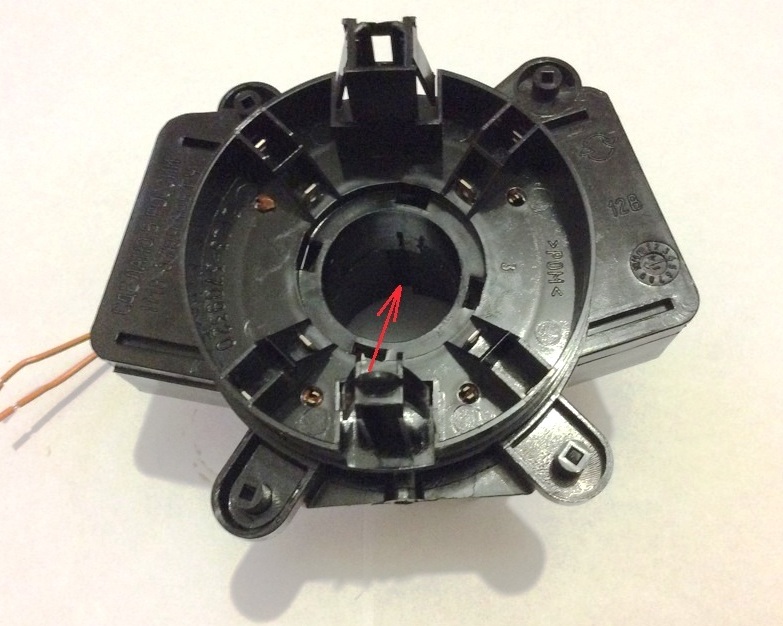

Размещение разъемов подключения проводов подрулевого барабанного устройства Лада Гранта (ВАЗ 2190)

5. Установите соединитель переключателей с барабанным устройством в обратной последовательности.

Примечание:

При этом, выступ на трубе рулевой колонки должен войти в паз соединителя переключателей.

Установочный паз соединителя подрулевых переключателей Лада Гранта (ВАЗ 2190)

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: carpedia.club
