Замена колодок тормозных механизмов передних колес Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Шприц или резиновая груша
  • Домкрат
  • Регулируемые подставки
  • Балонный ключ
  • Емкость технологическая
  • Плоскогубцы
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 17 мм
  • Щетка металлическая
  • Отвертка плоская большая или монтажная лопатка
  • Шлифовальная машинка
  • Болгарка
  • Плоскогубцы раздвижные

Детали и расходники:

  • Тормозные колодки передних колес
  • Тормозная жидкость
  • Ветошь

Примечания:

Замену колодок проводите при износе накладок до толщины 1,5 мм, их отслоении от основания колодок, обугливании, выкрашивании.

Колодки тормозных механизмов передних колес необходимо заменять только комплектом – все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замена передних тормозных колодок Лада Гранта

1. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачайте из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Откачка тормозной жидкости из бачка в Лада Гранта (ВАЗ 2190)

2. Снимите с помощью балонного ключа переднее колесо и надежно зафиксируйте автомобиль на регулируемой подставке заводского изготовления.

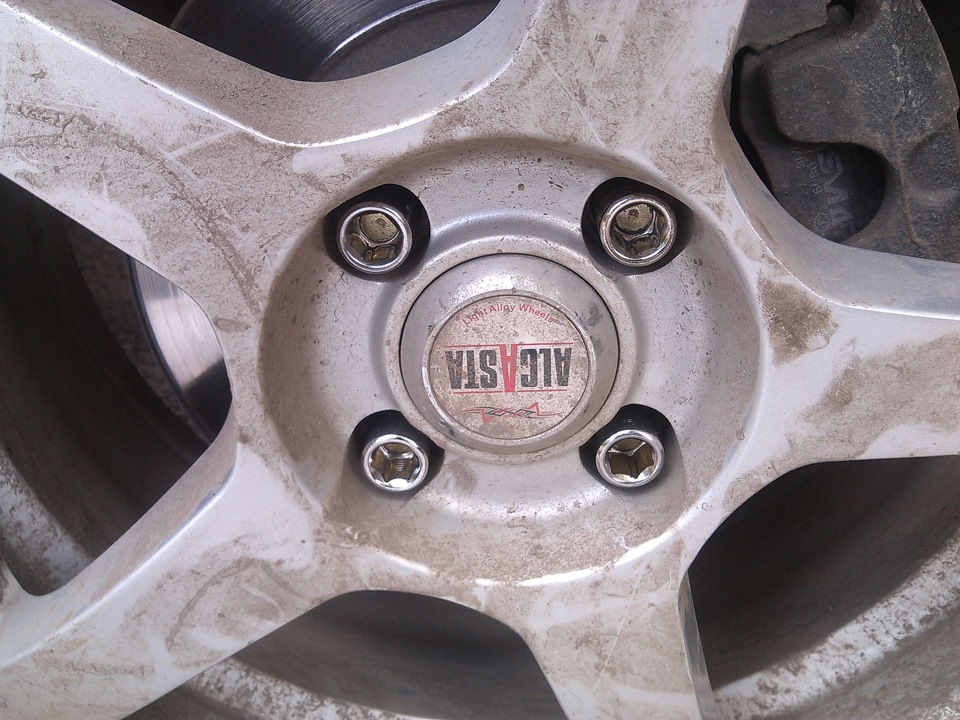

Болты крепления переднего колеса Лада Гранта (ВАЗ 2190)

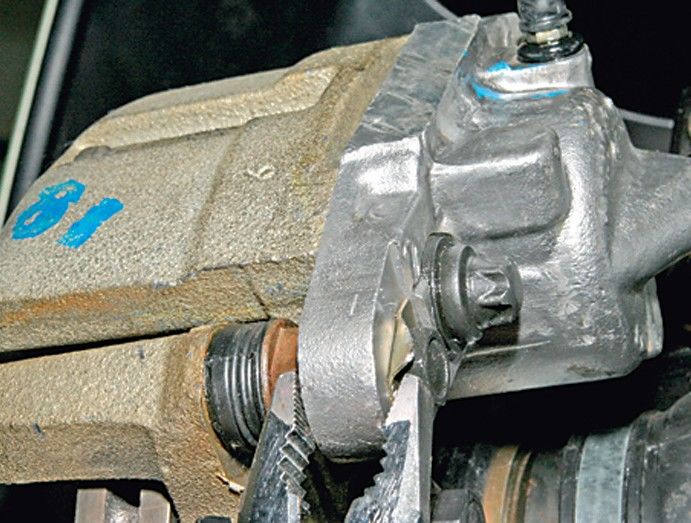

3. Плоскогубцами отогните края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

Отгибание краев стопорной пластины болта цилиндра к направляющему суппорта Лада Гранта (ВАЗ 2190)

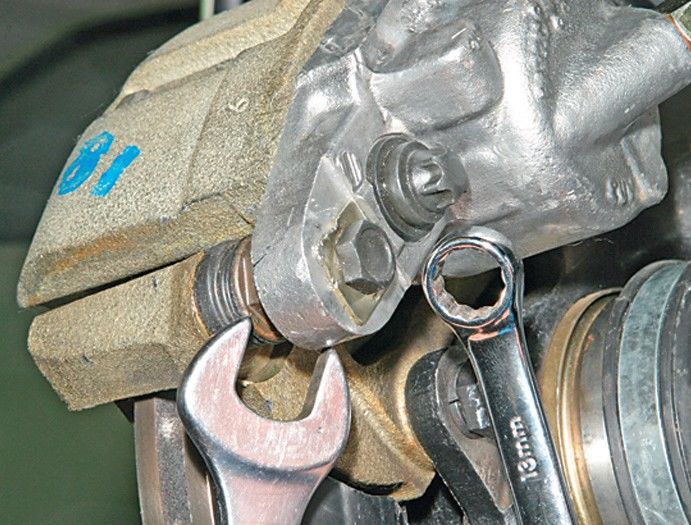

4. Рожковым ключом на 13 мм отверните болт, удерживая направляющий палец ключом на 17 мм.

Откручивание болта крепления цилиндра к нижнему направляющему пальцу суппорта Лада Гранта (ВАЗ 2190)

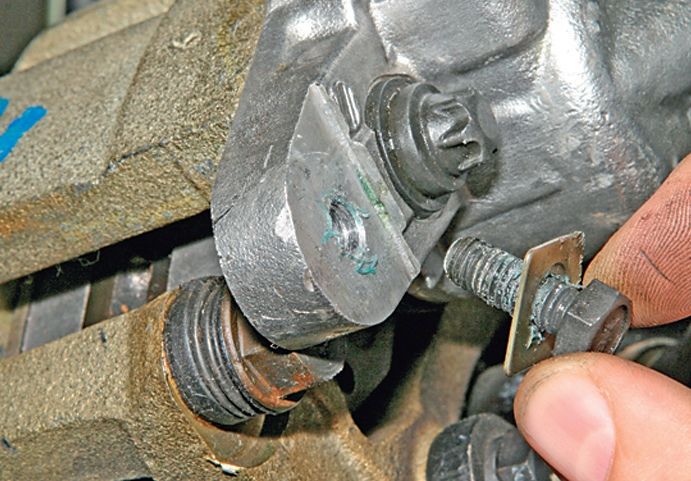

5. Выньте болт со стопорной пластиной.

Извлечение болта со стопорной пластиной с тормозного суппорта Лада Гранта (ВАЗ 2190)

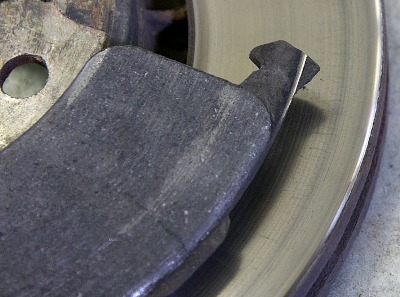

6. Подняв скобу, достаньте тормозные колодки из их направляющей. Если колодки зажаты поршнями тормозного механизма, вставьте отвертку между колодками и диском и отведите поршни назад. Также извлечению колодок может помешать бортик образовавшийся в следствии выработки диска. В этом случае можно воспользоваться угловой шлифовальной машинкой, удалив бортик по краю диска. Если у вас колодки с индикацией износа, отключите провод подходящий к ним.

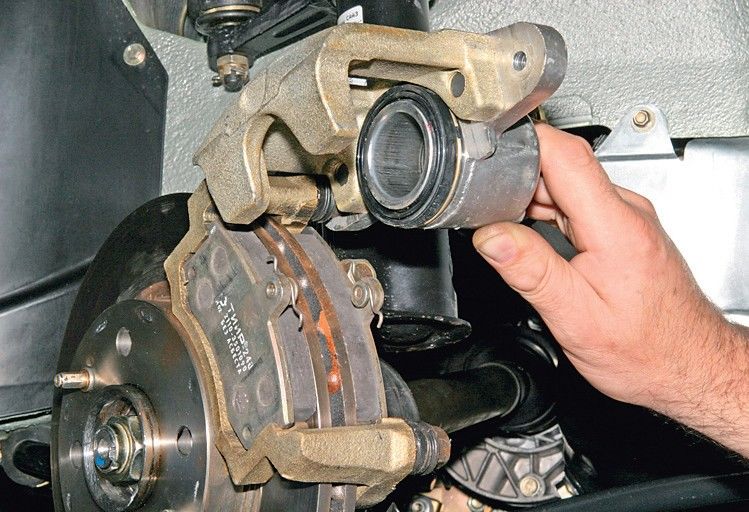

Поднятие скобы переднего тормозного цилиндра Лада Гранта (ВАЗ 2190)

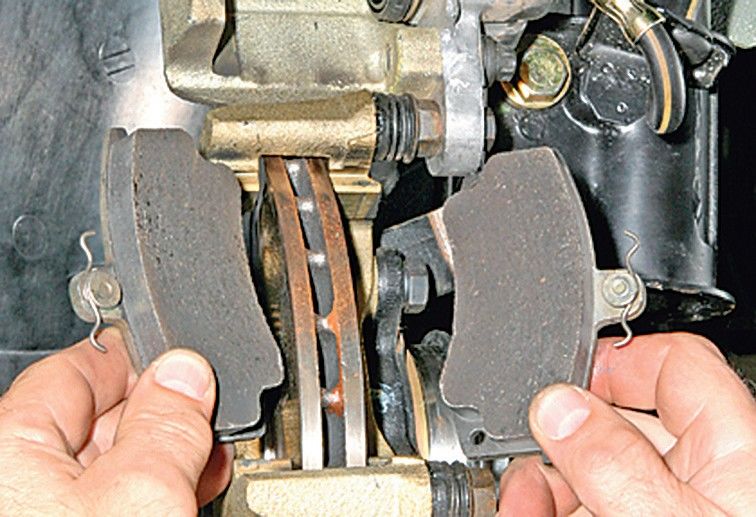

Извлечение тормозных колодок из направляющей переднего суппорта Лада Гранта (ВАЗ 2190)

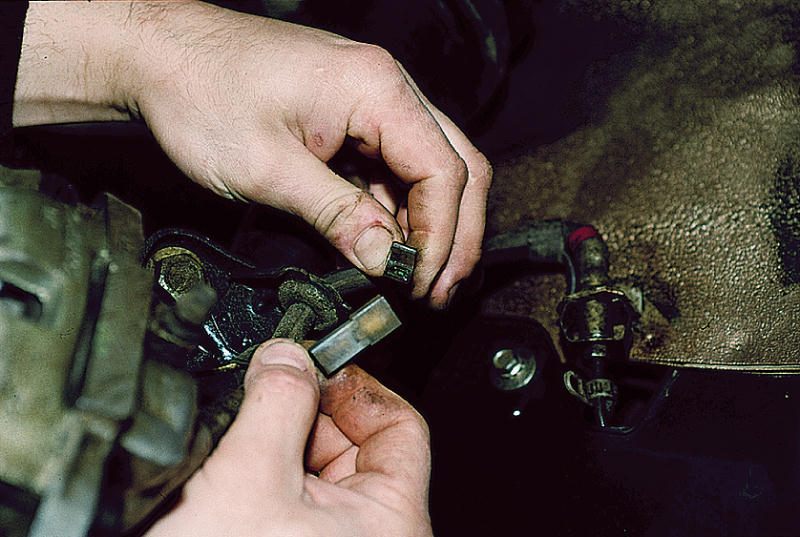

Отключение провода датчика износа тормозных колодок Лада Гранта (ВАЗ 2190)

Примечание:

После того, как скоба повернута относительно направляющей колодок, не нажимайте педаль тормоза, т. к. поршень может полностью выйти из цилиндра.

7. Очистите от грязи и коррозии посадочные места колодок в суппорте Лада Гранта и направляющей колодок с помощью металлической щетки и ветоши.

8. Теперь если вы точили бортик для извлечения колодок, необходимо убрать его по всему периметру тормозного диска. Можно аккуратно сточить бортик на месте, той же болгаркой.

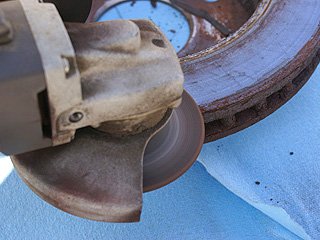

Снятие болгаркой бортика тормозного диска Лада Гранта (ВАЗ 2190)

Примечание:

При  обработке тормозного диска на месте болгаркой, очень легко можно снять толщину больше необходимой, будьте аккуратны. Если вы снимите тормозной диск, то сточить бортик будет проще и удобней, также снятый тормозной диск можно установить на токарный станок (идеальный вариант) и снять минимальный слой, для того чтобы восстановить параллельность поверхностей тормозного диска (минимальный размер между поверхностями  не должен быть меньше 17,8мм).

Тормозной диск со снятым на токарном станке бортиком в Лада Гранта (ВАЗ 2190)

9. Перед установкой новых колодок на Лада Гранта, необходимо максимально переместить поршень внутрь цилиндра. Выполнить эту операцию можно разными способами: 1) раздвижными плоскогубцами утопите поршень в цилиндр (первое фото); 2) установите на место внутреннюю колодку и опустите скобу в рабочее положение. Вставив через отверстие суппорта отвертку с широким лезвием или монтажную лопатку и опираясь ею на тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр (второе фото).

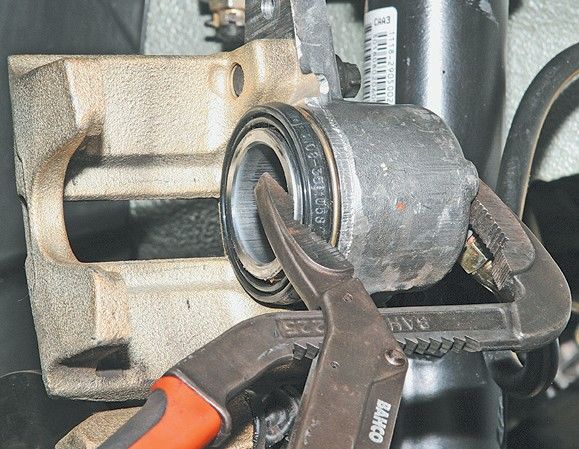

Утапливание с помощью плоскогубцев тормозного цилиндра в корпус суппорта Лада Гранта (ВАЗ 2190)

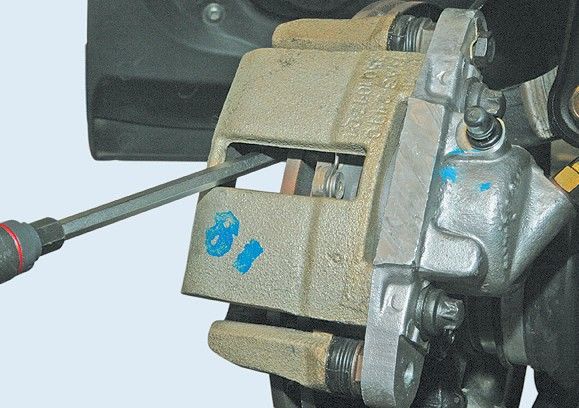

Установка с помощью отвертки тормозного цилиндра суппорта Лада Гранта (ВАЗ 2190)

10. После замены колодок несколько раз нажмите педаль тормоза для установки зазоров между колодками и дисками. Проверьте уровень жидкости в бачке и при необходимости доведите его до нормы.

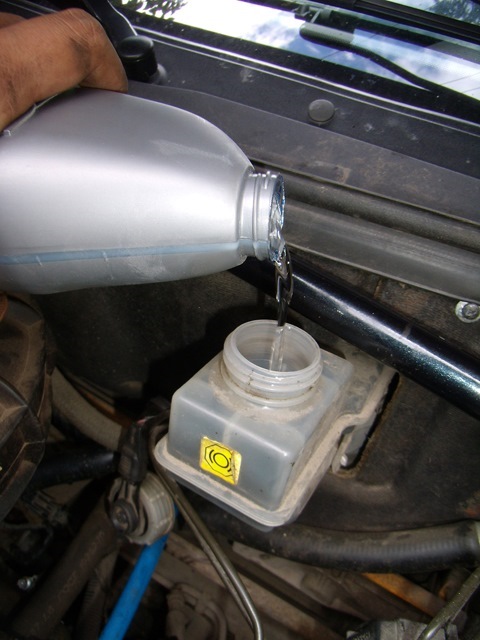

Доливка тормозной жидкости в бачок тормозной системы Лада Гранта (ВАЗ 2190)
