Подбор регулировочного кольца подшипников дифференциала коробки передач на автомобиле Lada Granta

Инструменты:

• Измерительный индикатор часового типа
• Молоток
• Бородок
• Оправки

Детали и расходники:

• Установочное кольцо толщиной 1,25 мм
• Регулировочное кольцо подшипников дифференциала

Примечания:

Предварительный натяг подшипников дифференциала коробки передач должен составлять 0,15-0,35 мм. Он обеспечивается подбором регулировочного кольца нужной толщины из колец, поставляемых в запасные части. Регулировочное кольцо устанавливают в гнездо картера коробки передач под наружное кольцо подшипника дифференциала.

Схема подбора толщины регулировочного кольца подшипников дифференциала:

1 – индикатор;

2 – оправка;

3 – подшипник дифференциала;

4 – картер сцепления;

5 – картер коробки передач;

6 – оправка;

7 – установочное кольцо.

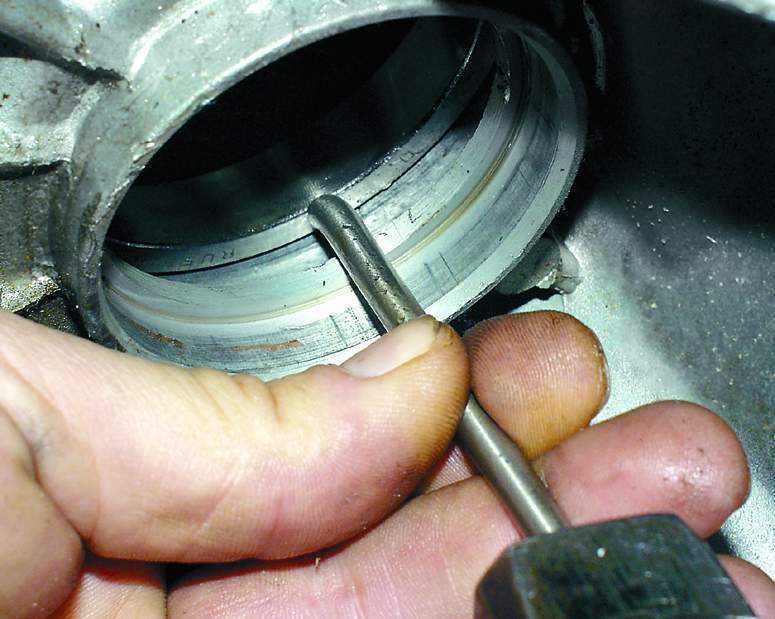

1. Выпрессуйте наружное кольцо подшипника дифференциала из картера коробки передач, как описано здесь.

2. Вставьте установочное кольцо толщиной 1,25 мм в гнездо в картере коробки передач под подшипник дифференциала и запрессуйте наружное кольцо подшипника дифференциала в гнездо картера коробки передач с помощью подходящей оправки. Также запрессуйте кольцо подшипника в картер сцепления, если оно было выпрессовано.

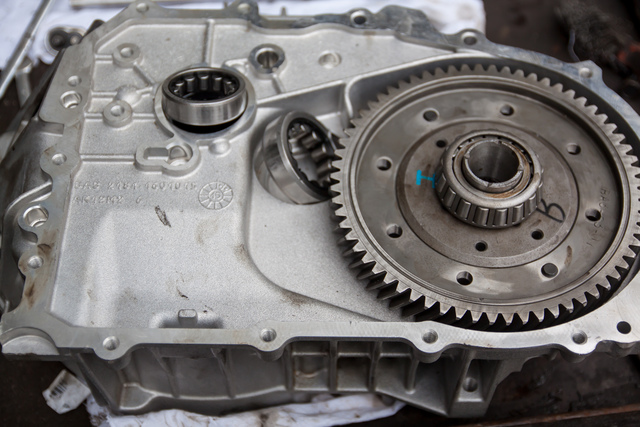

3. Установите дифференциал в картер коробки передач.

4. Установите на картер коробки передач картер сцепления и заверните три равноудаленных друг от друга болта крепления картеров соответствующим моментом. Проверните на несколько оборотов дифференциал для самоустановки подшипников.

5. Установите опорную пластину соответствующего диаметра на торец фланца дифференциала со стороны картера сцепления.

6. Установите индикатор на стойке. Ножку индикатора поставьте на опорную пластину с предварительным натягом 1 мм.

7. Приложив усилие снизу, передвиньте дифференциал вверх до упора. При этом нельзя поворачивать дифференциал вокруг оси.

8. Измерьте осевое перемещение дифференциала, сняв показания индикатора. Рассчитайте требуемую толщину S (в мм) регулировочного кольца подшипников дифференциала по формуле: S = А + В + С, где

• А - измеренное значение осевого перемещения дифференциала, мм;
• В - предварительный натяг подшипников дифференциала, равный 0,25 мм;
• С - толщина установочного кольца, равная 1,25 мм.

9. Подберите из колец, поставляемых в запчасти, регулировочное кольцо рассчитанной толщины, равной (S±0,1) мм.

Пример расчета толщины регулировочного кольца подшипников дифференциала.

Осевой зазор А при показании индикатора составляет 0,95 мм. Подставьте в формулу это значение, значение преднатяга подшипников (С = 0,25 мм) и толщину установочного кольца (Y = 1,25 мм).

Рассчитайте толщину кольца S = 0,95 + 0,25 + 1,25 = 2,45 (мм).

Полученная толщина S регулировочного кольца должна быть равна (2,45±0,1) мм. Установите подобранное регулировочное кольцо в гнездо картера коробки передач и запрессуйте наружное кольцо подшипника дифференциала.
