Снятие ресивера Lada Granta

Инструменты:

Отвертка крестовая средняя
Гаечный ключ торцевой Г-образный 13 мм

Детали и расходники:

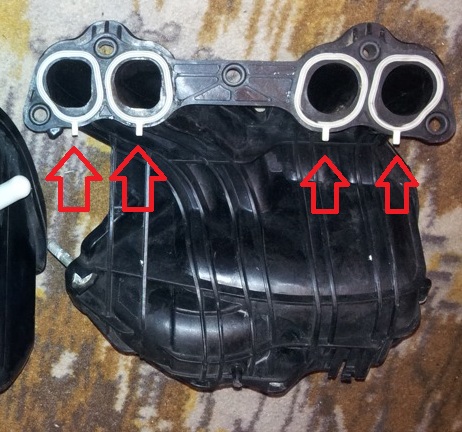

Уплотнительные прокладки ресивера
Ресивер

Примечание:

Ресивер снимаем для замены его уплотнительных прокладок в соединении с впускной трубой, замены самого ресивера, а также при демонтаже впускной трубы.

1. Снимаем шланг подвода воздуха к дроссельному узлу и демонтируем дроссельный узел, как описано здесь.

Снимаем дроссельный узел на автомобиле Лада Гранта

2. Снимаем шланг основного контура системы вентиляции картера с патрубка крышки головки блока цилиндров и демонтируем кронштейн ресивера.

Шланг основного контура системы вентиляции картера на автомобиле Лада Гранта

3. С левой стороны ресивера сжимаем фиксаторы наконечника трубки клапана продувки адсорбера и отсоединяем наконечник от штуцера ресивера.

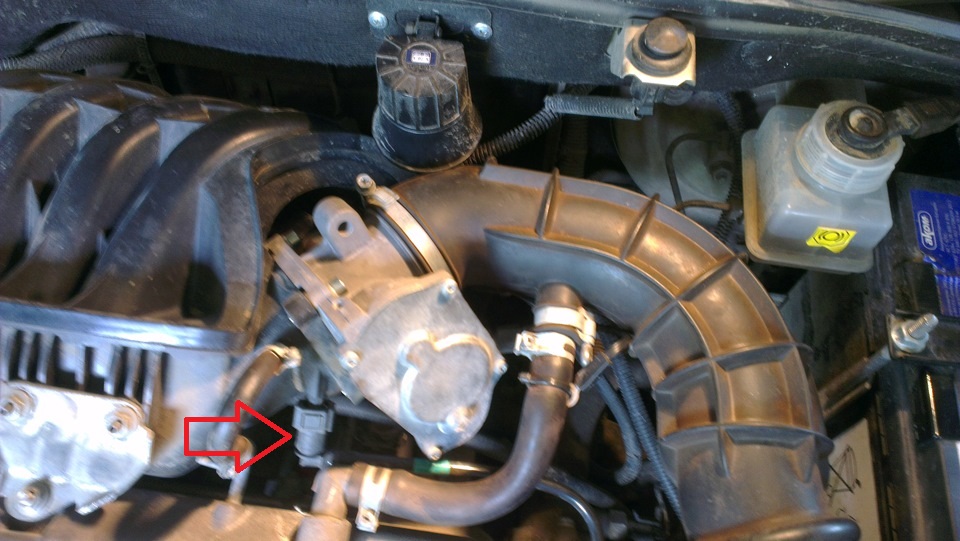

Фиксаторы наконечника трубки клапана продувки адсорбера на автомобиле Лада Гранта

4. Крестообразной отверткой ослабляем затяжку хомута крепления шланга контура холостого хода системы вентиляции картера, и снимаем шланг со штуцера ресивера.

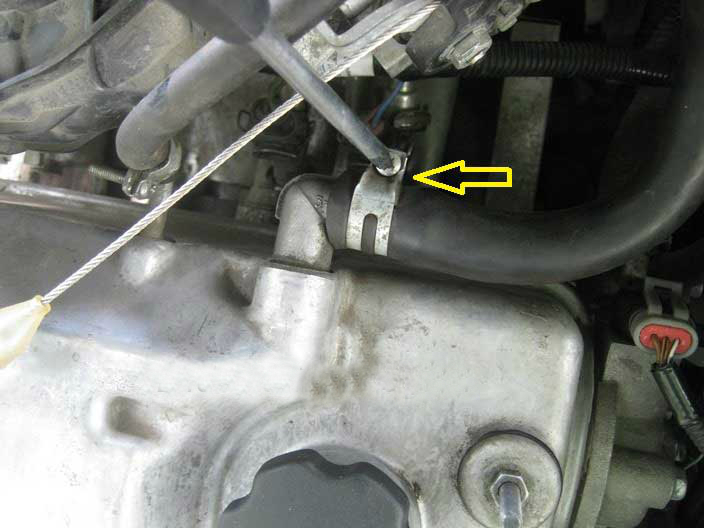

Ослабляем затяжку хомута крепления шланга контура холостого хода системы вентиляции картера на автомобиле Лада Гранта

5. С правой стороны ресивера пассатижами ослабляем затяжку ленточного хомута крепления шланга вакуумного усилителя тормозов, и снимаем шланг со штуцера ресивера.

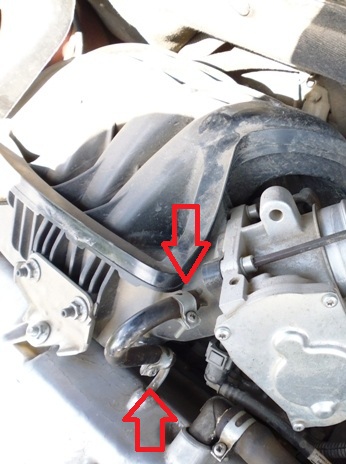

Шланга вакуумного усилителя тормозов ресивера на автомобиле Лада Гранта

6. Ключом «на 13» отворачиваем гайку верхнего правого крепления ресивера к впускной трубе (возле шланга вакуумного усилителя тормозов).

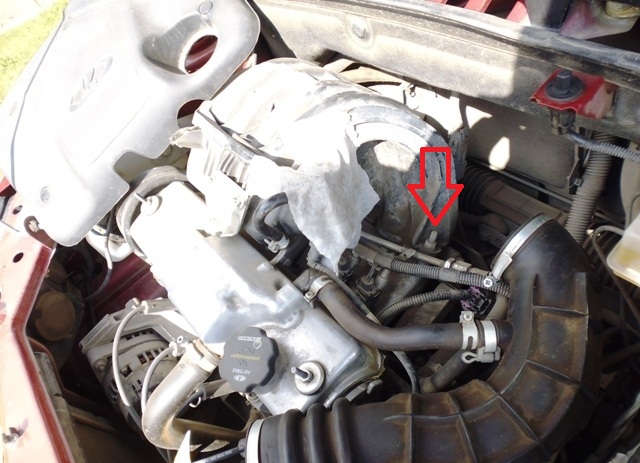

Отворачиваем гайку верхнего правого крепления ресивера к впускной трубе на автомобиле Лада Гранта

7. Отворачиваем гайку верхнего левого крепления ресивера к впускной трубе.

Отворачиваем гайку верхнего левого крепления ресивера к впускной трубе на автомобиле Лада Гранта

8. Отворачиваем две гайки нижних боковых креплений и одна гайка центрального крепления (расположение гаек для наглядности показано при помощи зеркала), и снимаем ресивер.

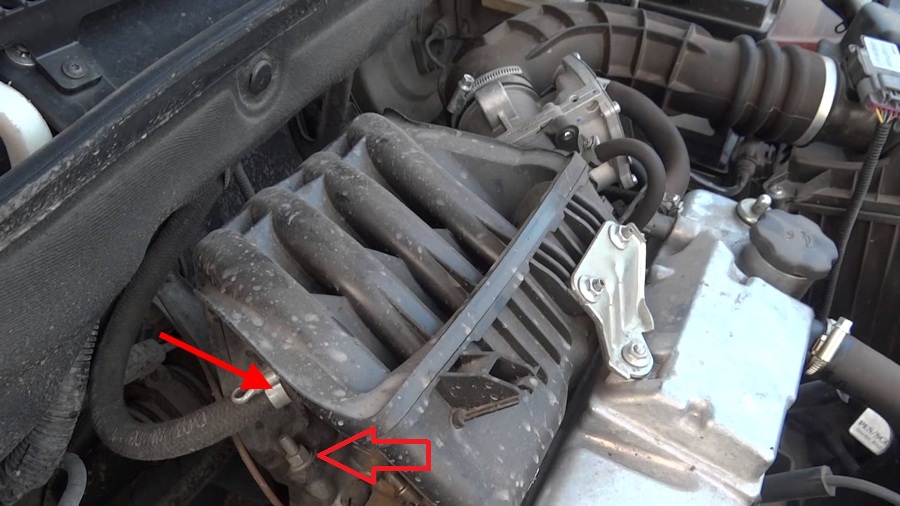

Крепления ресивера к впускной трубе на автомобиле Лада Гранта

Примечание:

Сдвигаем ресивер со шпилек впускной трубы и вынимаем из моторного отсека.
Если после снятия ресивера в моторном отсеке будут проводиться какие-либо дополнительные операции, необходимо закрыть тканью или картоном отверстия во впускной трубе во избежание попадания в двигатель посторонних предметов.

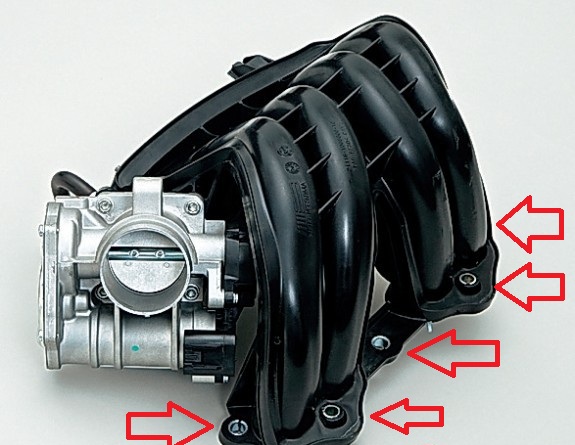

Точки крепления ресивера к впускной трубе на автомобиле Лада Гранта
