На боковины шин наносят маркировку, в которой указаны основные их параметры.
Например, маркировка "175/65 R14 82Т" расшифровывается следующим образом:
- 175 - ширина шины, мм;
- 65 - отношение высоты к ширине профиля, %;
- R - радиальная шина;
- 14 - диаметр диска в дюймах;
- 82 - индекс грузоподъемности (см. табл. Индексов грузоподъемности);
- Т - индекс скорости (см. табл. Индексов скорости).
Примечание:

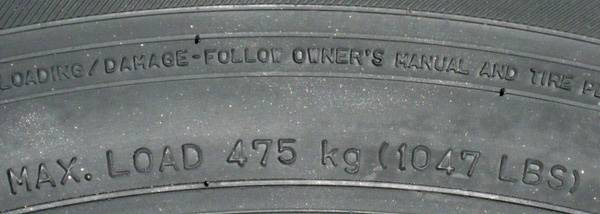

Информация о грузоподъемности шины может быть продублирована указанием абсолютного значения в различным единицах измерения.
На боковую поверхность шины, в зависимости от типа и страны производителя, могут быть дополнительно нанесены следующие специальные обозначения, дающие более подробную информацию о данной модели.

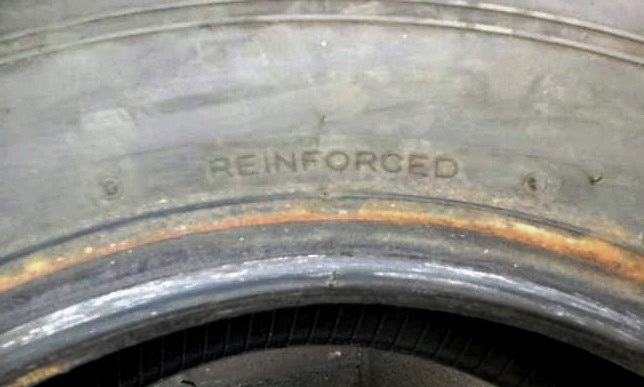

Reinforced (усиленная) - для шин с повышенной грузоподъемностью.

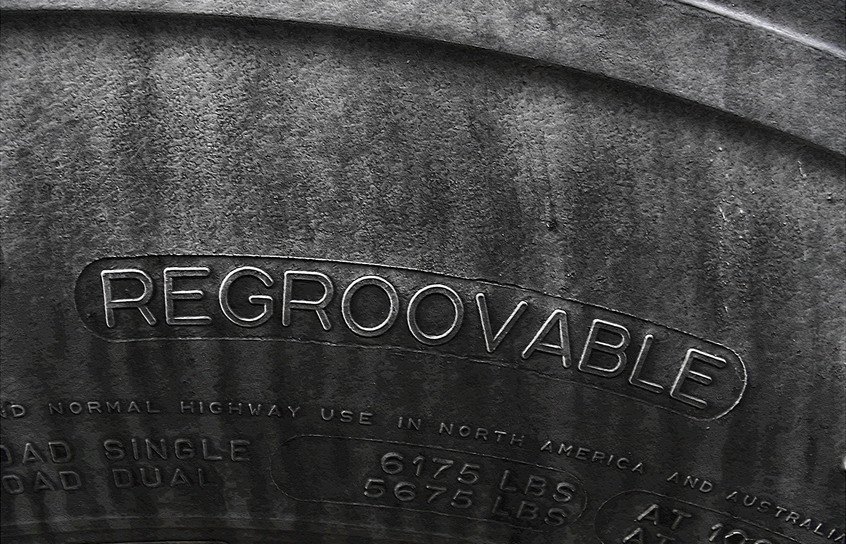

Regroovable - для шин, на которых возможно углубление рисунка нарезкой.

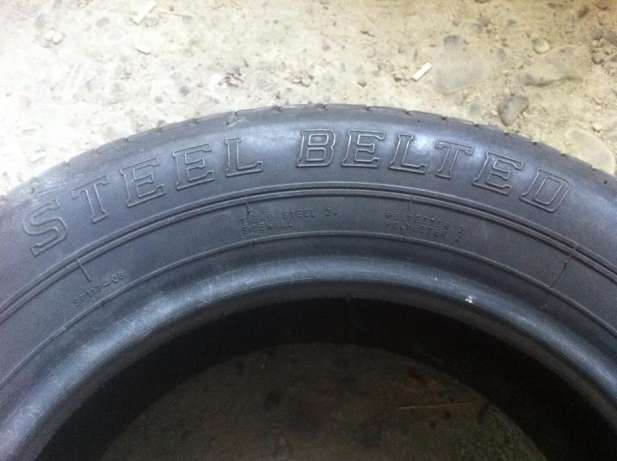

Steel (steel belted) - шина с опоясывающим металлическим кордом.
Индикаторы износа

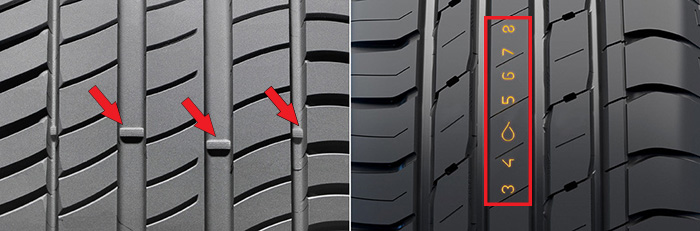

Буквы TWI (tread wear index) или символ треугольной формы на шине указывают на место расположения индикаторов износа, выполненных в виде выступов внутри канавок протектора. После стирания протектора до уровня этих индикаторов шина считается не пригодной для эксплуатации.

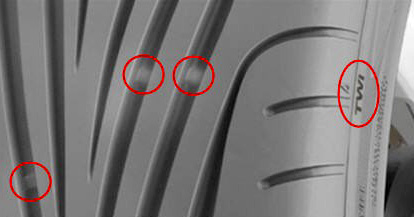

Буквы TWI

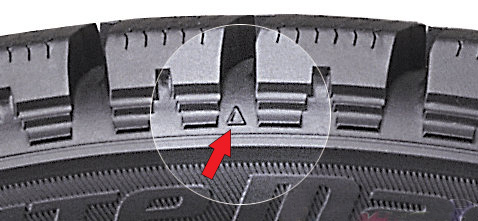

Символ треугольной формы
Различные типы маркировок износа протектора

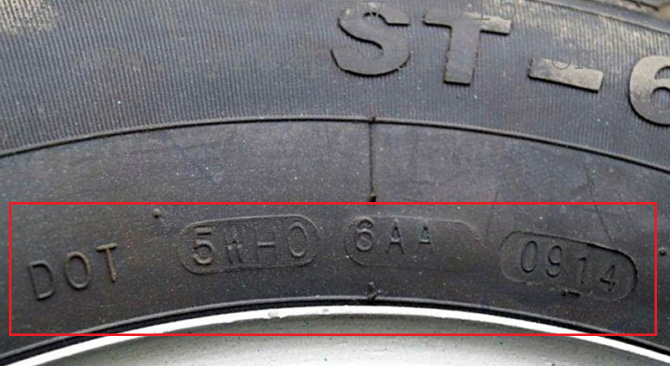

Дата изготовления шины состоит из трех цифр, первые две из которых указывают неделю, а последняя - год изготовления (с 2000 года - из четырех цифр, две последние из которых обозначают год изготовления).
Маркировки даты изготовления шины
Буквенные обозначения условий эксплуатации шины
M+S («Mud» + «Snow» - грязь и снег);
R+W («Road» + «Winter» - дорожная и зимняя);
Winter - зима;
Rain - дождь;
Water или Aqua - вода;
AW (Any weather) - всепогодная;
All Season (всесезонная) и т.п. - шины, предназначенные для эксплуатации в конкретных условиях.
Некоторые производители шин вместо буквенных обозначений используют значки (солнышко, снежинка, тучка и т.д.).
Другие обозначения и маркировки покрышек
Safety warning - для шин рынка США и Канады, текст на английском языке, поясняющий некоторые тонкости безопасного использования шины.
DOT - символ соответствия действующим стандартам безопасности, установленным транспортным департаментом США. Дальше идет идентификационный или серийный номер шины (до 11 цифр и букв).
Е4 - знак с цифрой - номером страны, выдавшей сертификат соответствия по правилам ЕЭК ООН.
ETRTO (The European Tyre and Rim Technical Organization) - Объединение европейских производителей шин и дисков, Брюссель.
ЕСЕ (Economic Commission for Europe) -ведомство ООН в Женеве.
FMVSS (Federal Motor Vehicle Safety Standards) - нормативы безопасности США.

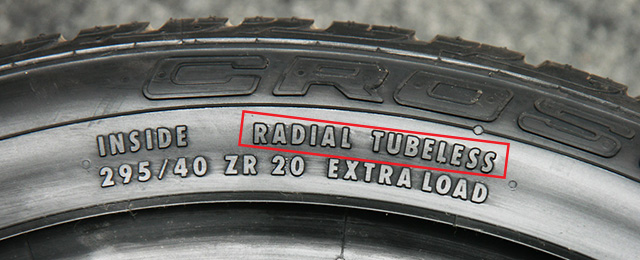

Radial Tubeless - радиальная бескамерная конструкция шины.
Tubed Tire - камерная конструкция шины.

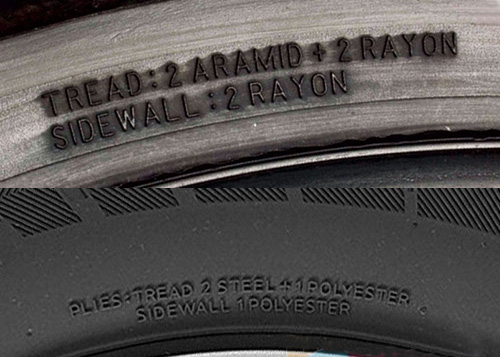

Plies tread - состав слоя протектора.
Sidewall - состав слоя боковины.
Rotation > - направление вращения.
Left - шина установлена на левую сторону автомобиля (для шин с направленным рисунком протектора).
Right - шина установлена на правую сторону автомобиля (для шин с направленным рисунком протектора).
Outside (Side facing outwards) - наружная сторона установки (для шин с асимметричным рисунком протектора).
Inside (Side facing inwards) - внутренняя сторона установки (для шин с асимметричным рисунком протектора).
DA (штамп) - незначительные производственные дефекты, не препятствующие нормальной эксплуатации.

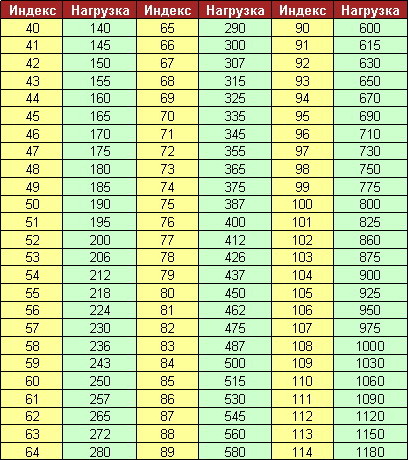

Индексы грузоподъемности шин

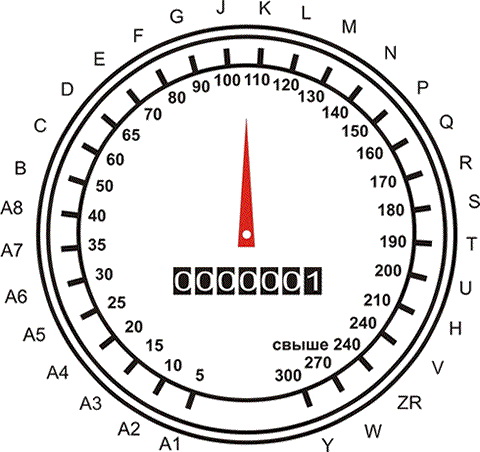

Индексы скорости шин
