Снятие элементов стояночной тормозной системы Lada Granta

Инструменты:

• Ключ трещоточный
• Высокая головка на 10 мм
• Головка на 13 мм
• Гаечный ключ рожковый на 10 мм
• Гаечный ключ рожковый на 13 мм
• Гаечный ключ накидной прямой на 7 мм
• Домкрат
• Балонный ключ
• Регулируемые подставки
• Молоток средний
• Монтажная лопатка
• Отвертка плоская средняя
• Электродрель
• Метчик М4-М6
• Стержень (или вороток под торцевую насадку)
• Отвертка крестовая средняя

Детали и расходники:

• Труба металлическая: длина 300 мм, диаметр 15-16 мм
• Аэрозольная смазка типа WD-40

Примечания:

Тросы стояночного тормоза заменяйте при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23% включительно.
Рычаг стояночного тормоза снимайте для его замены или для замены тяги рычага.
Замену тросов следует производить одновременно – левого и правого.
Работу проводите на смотровой канаве или эстакаде. Операции по замене тросов аналогичны, только при замене правого троса не нужно снимать теплозащитный экран топливного бака.

Снятие тросов стояночного тормоза

1. Снимите задний теплозащитный экран дополнительного глушителя и отверните контргайку и регулировочную гайку c тяги рычага стояночного тормоза, как описано в этой статье.

2. Снимите уравнитель тросов с тяги рычага стояночного тормоза.

3. Выньте передние наконечники тросов из уравнителя и снимите его.

4. Затем достаньте наконечник оболочки левого троса из кронштейна.

5. Отсоедините задний наконечник левого троса от рычага привода стояночного тормоза, как описано в этой статье.

6. Выведите наконечник троса из отверстия щита тормозного механизма.

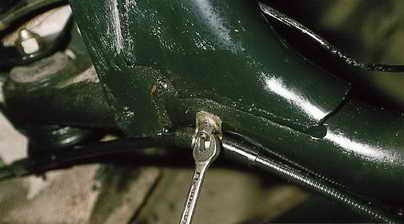

7. Ключом на 10 мм отверните гайку и снимите скобу крепления оболочки троса к балке задней подвески.

8. Выведите оболочку троса из держателя на кронштейне крепления балки задней подвески.

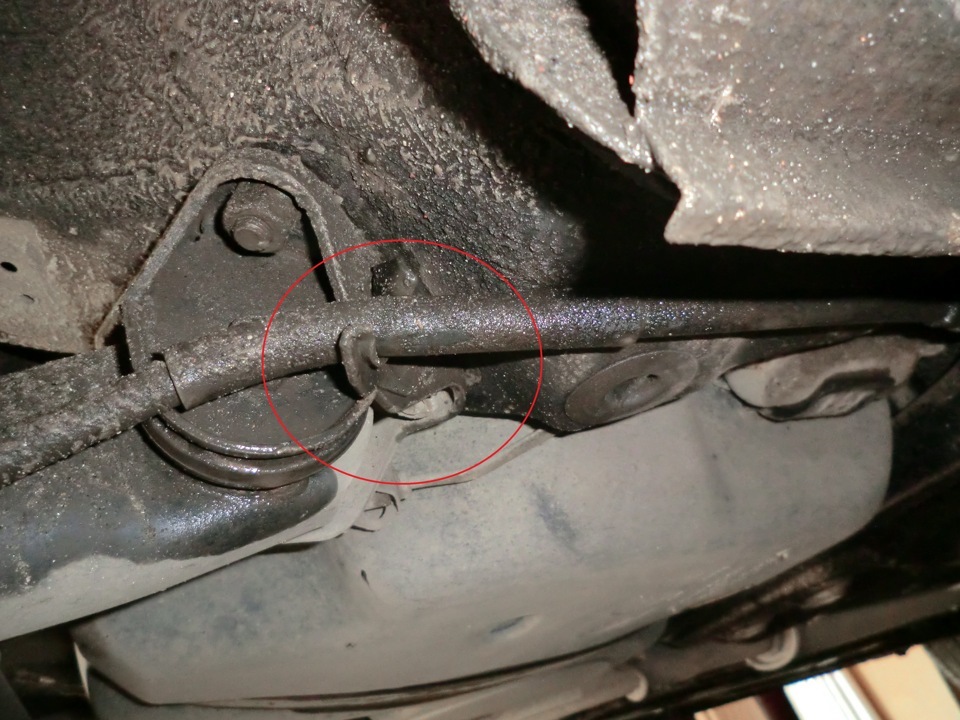

9. Отверткой отогните скобу крепления троса на кузове и выведите трос из скобы.

10. Снимите теплозащитный экран топливного бака (для снятия левого троса), как описано в этой статье.

11. Выньте трос из держателя на кузове.

12. Выведите левый трос стояночного тормоза из-за защитного экрана топливопроводов.

13. Установите тросы в следующем порядке: монтируйте один из тросов в обратной последовательности и вставляйте его передний наконечник в уравнитель тросов.

14. Введите тягу рычага стояночного тормоза в отверстие уравнителя и заверните на несколько витков регулировочную гайку.

Примечание:

Для установки другого троса рекомендуем изготовить приспособление из металлической трубки длиной около 300 мм и отверстием диаметром 15-16 мм. На одном конце трубки сверлите отверстие и нарежьте в нем резьбу под винт (М4-М6).

15. Закрепите трос в держателях на кузове и кронштейне крепления балки задней подвески.

16. Наденьте трубку на задний наконечник троса и зафиксируйте винтом оболочку троса на наконечнике.

17. Стержнем (можно использовать вороток из набора торцовых головок) давите на наконечник троса, сжимая его пружину. При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель.

18. Дальнейшую установку троса проводите в обратной последовательности.

19. После замены тросов отрегулируйте стояночный тормоз.

Снятие рычага стояночного тормоза

1. Для снятия рычага стояночного тормоза отверните контргайку и регулировочную гайку с тяги рычага стояночного тормоза, как описано в этой статье.

2. Снимите уравнитель тросов с тяги рычага стояночного тормоза (см. выше).

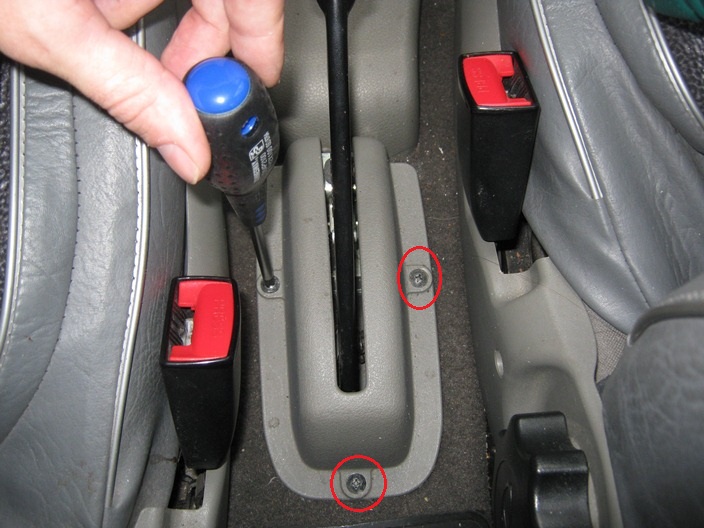

3. В салоне автомобиля крестовой отверткой отверните три самореза и снимите облицовку рычага стояночного тормоза.

4. Крестовой отверткой отверните саморез и выньте выключатель сигнализатора стояночного тормоза.

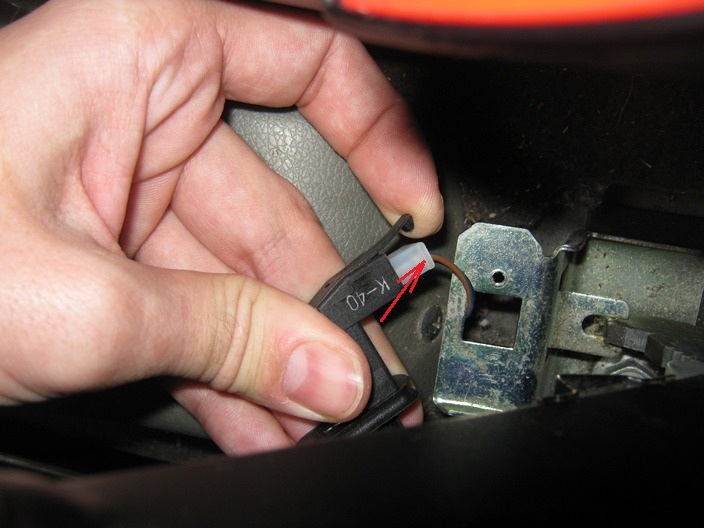

5. Отсоедините колодку проводов от выключателя сигнализатора стояночного тормоза.

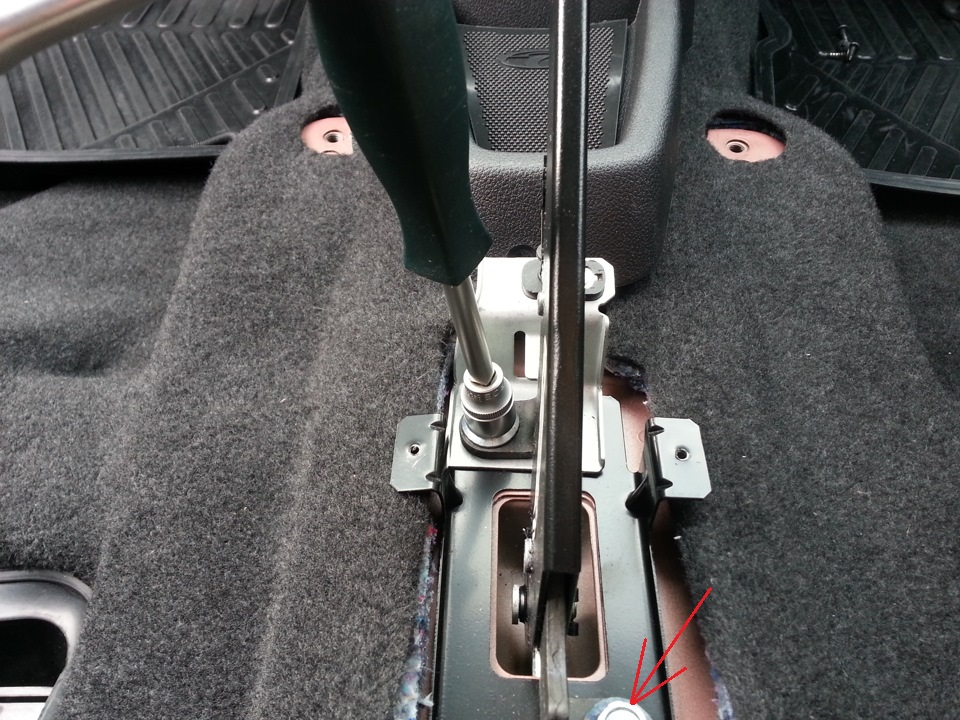

6. Головкой на 13 мм отверните два болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

7. Снимите кронштейн выключателя сигнализатора стояночного тормоза.

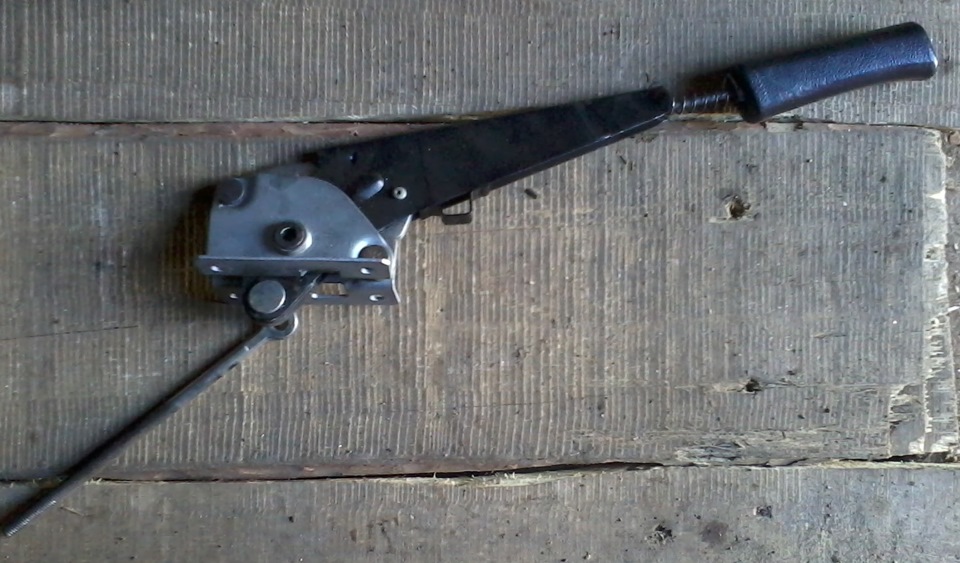

8. Снимите рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол.

9. Отверткой подденьте фиксирующую скобу оси тяги и снимите ее.

10. Снимите ось и тягу с рычага стояночного тормоза.

11. Установите рычаг стояночного тормоза в обратной последовательности.

12. Проведите регулировку стояночного тормоза, как описано в этой статье.
