Снятие замка и привода замка крышки багажника Lada Granta

print share
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено

Инструменты:

  • Отвертка плоская малая
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм

Примечания:

Замок багажника и его привод снимите в случае необходимости его замены.

Снятие привода замка

1. Откройте крышку багажника и, отжав отверткой, отсоедините тягу от шарового наконечника рычага цилиндрового механизма замка.

Отсоединение тяги от механизма замка крышки багажника Лада Гранта (ВАЗ 2190)

Снятие тяги механизма замка крышки багажника Лада Гранта (ВАЗ 2190)

2. Головкой на 10 мм с удлинителем отверните гайку крепления основания привода замка к наружной панели крышки багажника. Для того, чтобы отвернуть другую гайку, вставьте ключ в цилиндровый механизм и, повернув рычаг, тем же инструментом отворачиваем гайку, расположенную под рычагом.

Размещение гаек крепления привода замка крышки багажника Лада Гранта (ВАЗ 2190)

3. Выньте привод замка из крышки багажника.

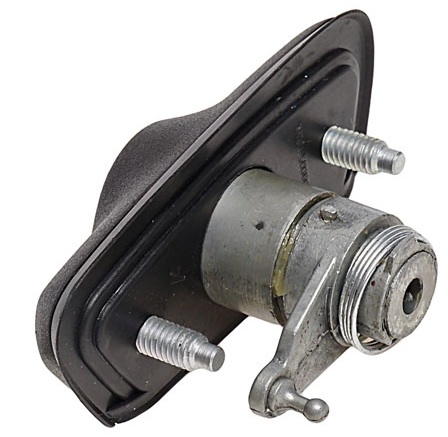

Привод замка крышки багажника Лада Гранта (ВАЗ 2190)

4. Снимите прокладку и выньте привод замка из декоративной накладки.

Снятие прокладки привода замка крышки багажника Лада Гранта (ВАЗ 2190)

Декоративная накладка привода замка крышки багажника Лада Гранта (ВАЗ 2190)

5. Установите привод замка в обратной последовательности.

Снятие замка

1. Головкой на 8 мм отверните два болта крепления замка.

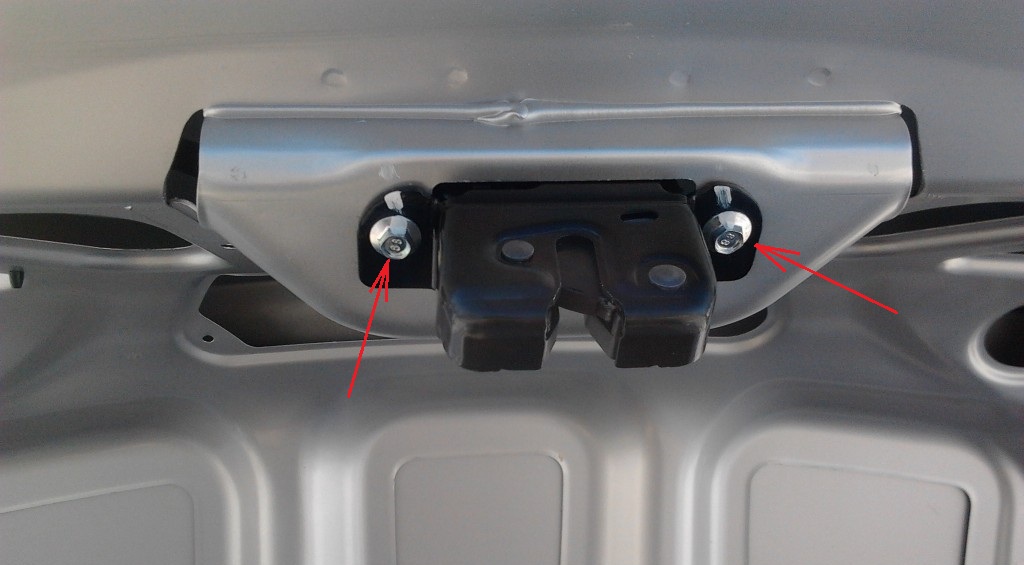

Размещение болтов крепления замка крышки багажника Лада Гранта (ВАЗ 2190)

2. Извлеките замок из отверстия во внутренней панели крышки багажника.

Снятие замка крышки багажника Лада Гранта (ВАЗ 2190)

3. Нажав на фиксатор, отсоедините колодку жгута проводов от электропривода блокировки замка и снимите замок вместе с тягой.

Отсоединение жгута проводов от электропривода блокировки замка крышки багажника Лада Гранта (ВАЗ 2190)

Снятый замок крышки багажника Лада Гранта (ВАЗ 2190)

4. Для снятия тяги привода поверните ее в сторону паза в отверстии, и через него выньте тягу.

Снятие тяги привода замка крышки багажника Лада Гранта (ВАЗ 2190)

Извлечение тяги привода замка крышки багажника Лада Гранта (ВАЗ 2190)

5. Установите замок в обратной последовательности, не затягивая болты его крепления. Закройте и затем откройте крышку багажника и, не сдвигая замок, затяните болты его крепления.
