Снятие грязезащитных щитков моторного отсека Lada Granta

Инструмент:

• Ключ трещоточный
• Головка на 8 мм
• Головка на 10 мм
• Гаечный ключ накидной изогнутый 8 мм

Примечание:

Работу проводите на смотровой канаве или эстакаде.

Грязезащитные щитки моторного отсека автомобиля с МКП и элементы их крепления (вид снизу автомобиля):

1 – три самореза крепления среднего щитка к правому щитку;

2 – правый щиток;

3 – средний щиток;

4 – четыре самореза крепления среднего щитка к нижней поперечине рамки радиатора;

5 – два самореза крепления среднего щитка к левому щитку;

6 – левый щиток;

7 – два болта крепления среднего щитка к лонжеронам кузова.

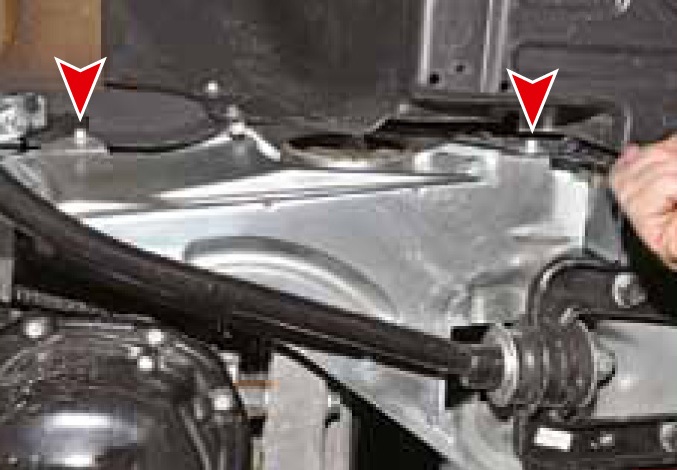

1. Для снятия среднего грязезащитного щитка головкой на 8 мм отверните четыре самореза переднего крепления щитка к нижней поперечине рамки радиатора.

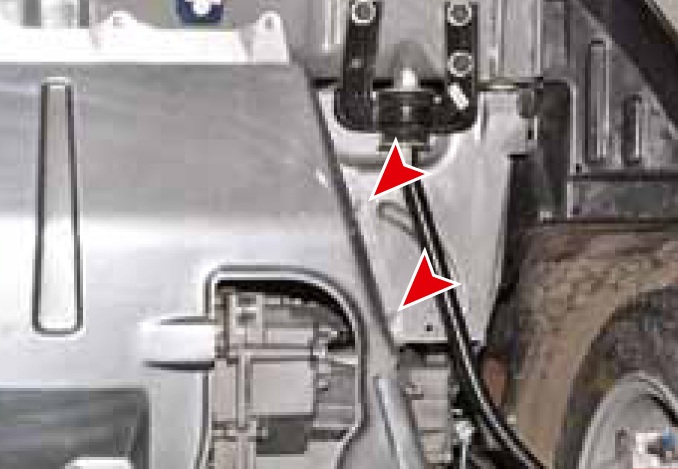

2. Головкой на 8 мм открутите два самореза крепления среднего щитка к левом щитку.

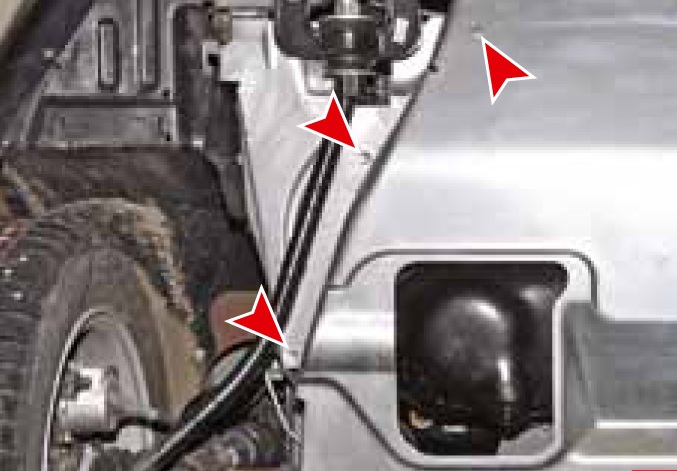

3. Головкой на 8 мм открутите три самореза крепления к правому щитку.

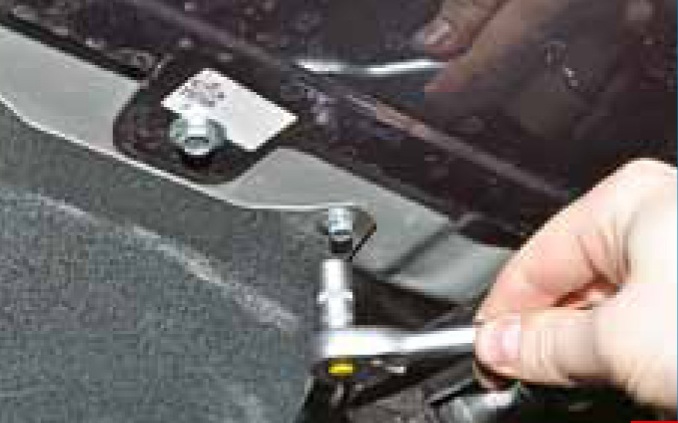

4. Головкой на 10 мм отверните два болта заднего крепления щитка к левому и правому лонжеронам кузова.

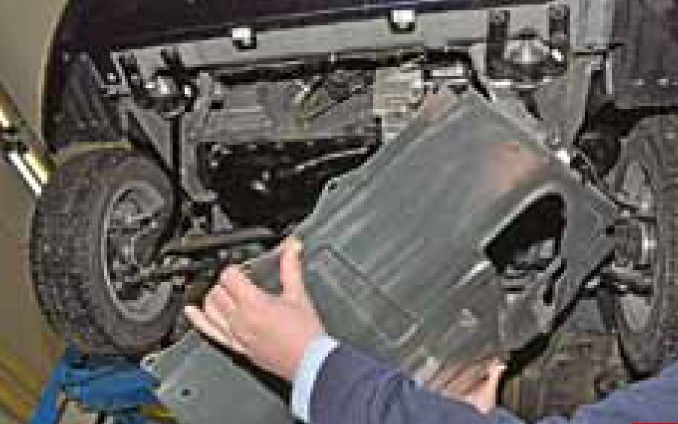

5. Снимите средний грязезащитный щиток.

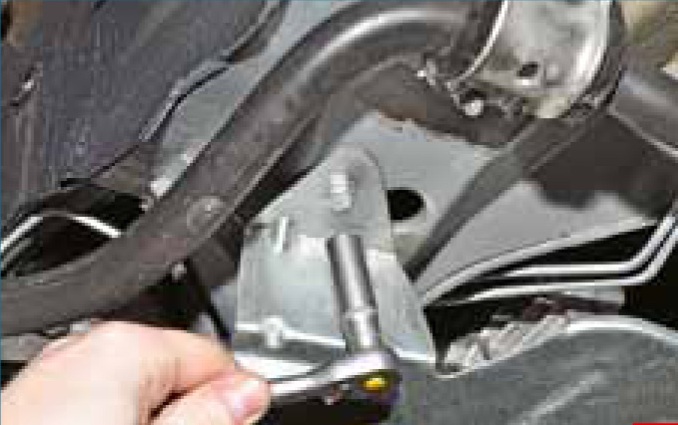

6. Для снятия левого грязезащитного щитка, накидным ключом на 8 мм отверните саморез заднего крепления щитка к кузову.

7. Тем же инструментом отверните саморез переднего крепления щитка.

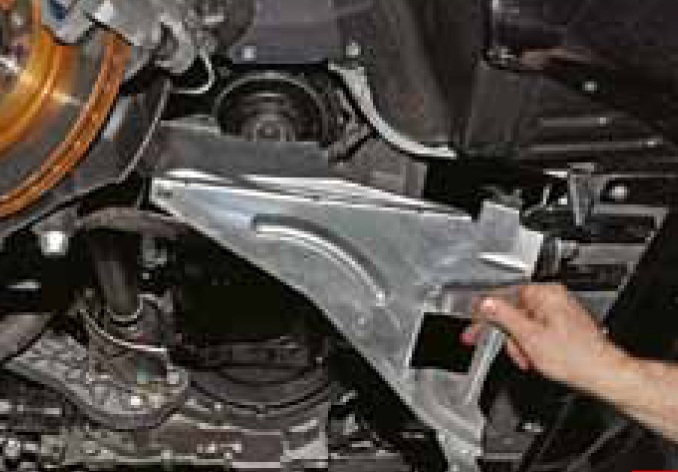

8. Снимите левый грязезащитный щиток.

9. Для снятия правого грязезащитного щитка накидным ключом на 8 мм отверните саморезы заднего и переднего креплений щитка к кузову.

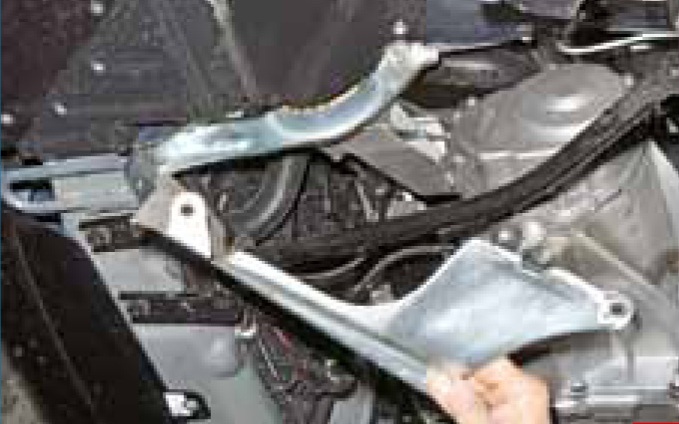

10. Снимите защитный щиток.

11. Установите грязезащитные щитки в обратной последовательности.

Примечание:

Здесь показано последовательное снятие элементов защиты. Но все щитки можно снять и независимо друг от друга.

Левый грязезащитный щиток снимите при снятии коробки передач и левой опоры силового агрегата.

Правый грязезащитный щиток снимите при снятии правой опоры силового агрегата и для получения доступа к агрегатам автомобиля с правой стороны.

Средний грязезащитный щиток снимите для получения доступа к агрегатам автомобиля в средней его части.
