Снятие, установка, замена педали тормоза Лада Гранта ВАЗ 2190

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Насадка на вороток 16 мм
• Ключ с наконечником Torx (звездочка) T60
• Круглогубцы

Детали и расходники:

• Втулки педали тормоза (при необходимости замены)
• Пружина педали тормоза (при необходимости замены)

Примечания:

Педаль тормоза с автомобиля снимают для ее замены при появлении скрипа, заедания или при увеличенном люфте. Педаль тормоза входит в состав педального узла вместе с педалью сцепления. Для замены или ремонта педали тормоза необходимо снять с автомобиля весь педальный узел в сборе.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите педаль сцепления, как описано здесь.

Примечание:

Педаль сцепления необходимо снимать потому, что при установленной педали сцепления невозможно отсоединить от педального узла трос привода сцепления

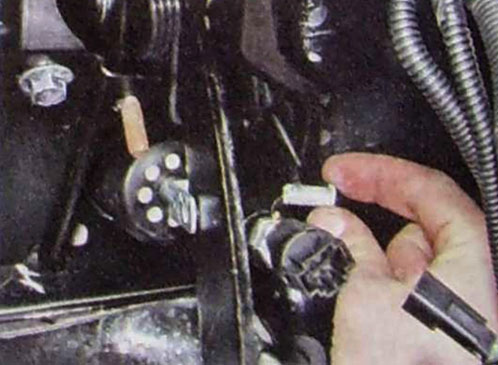

3. Отсоедините разъем проводов от выключателя света заднего хода, нажав на ее фиксатор.

4. Снимите стопорную скобу с пальца педали тормоза.

Примечание:

Для наглядности показано при снятой рулевой колонке.

5. Извлеките палец из отверстий вилки толкателя вакуумного усилителя тормозов и педали тормоза.

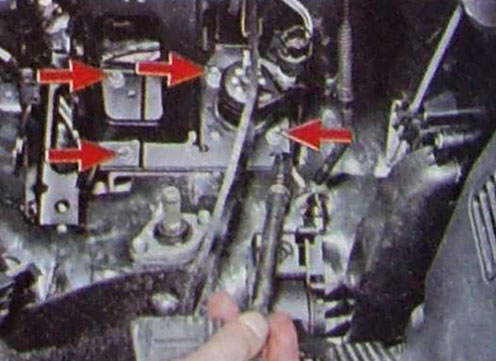

6. Отверните четыре гайки крепления кронштейна педального узла к щиту передка.

Примечание:

Двумя правыми гайками крепления педального узла одновременно прикреплен и вакуумный усилитель тормозов.

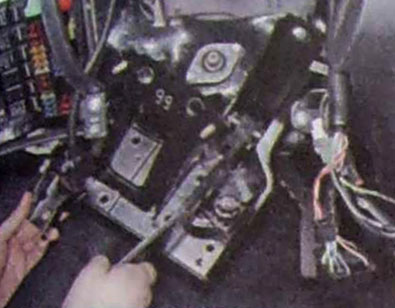

7. Снимите педальный узел.

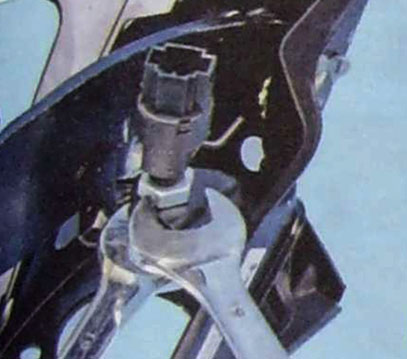

8. При необходимости ослабьте затяжку гаек крепления выключателя стоп-сигнала.

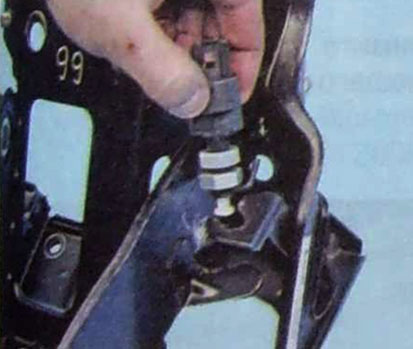

9. Снимите выключатель стоп-сигнала с кронштейна педального узла.

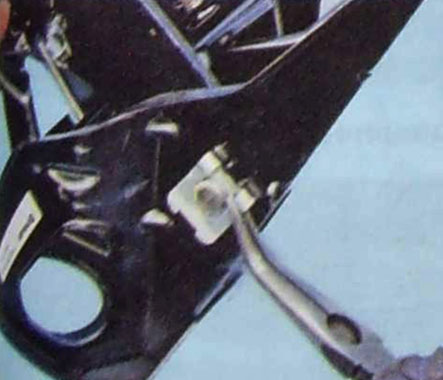

10. Захватив пассатижами край пружинного фиксатора оси педали тормоза, снимите фиксатор с оси педали тормоза.

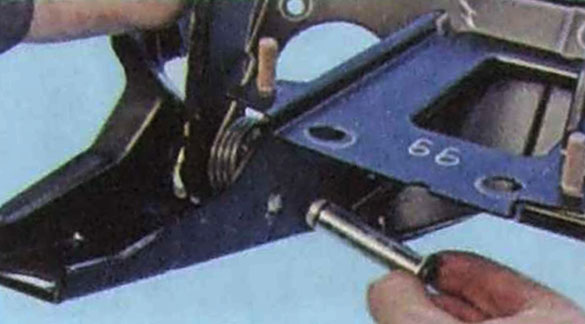

11. Извлеките из отверстий кронштейна и проушины педали тормоза ось.

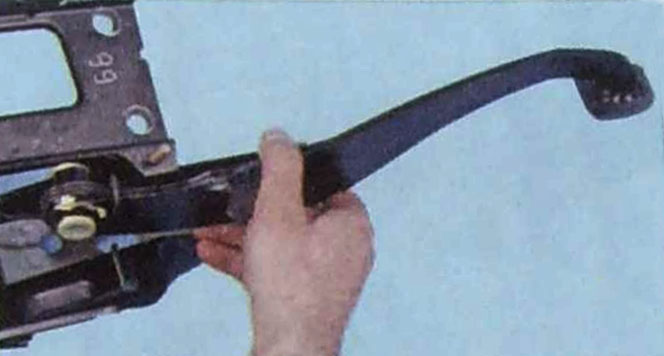

12. Снимите педаль тормоза.

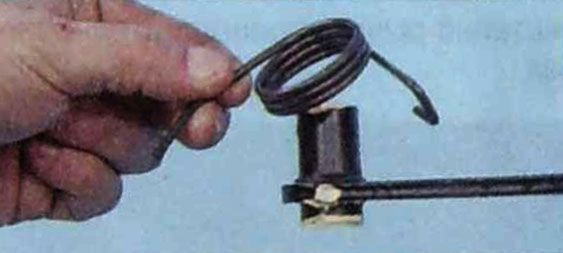

13. Снимите возвратную пружину педали тормоза.

Примечание:

Сломанную или потерявшую упругость пружину педали тормоза замените.

14. Извлеките из проушины педали тормоза две пластиковые втулки.

15. Осмотрите втулки и замените их, если они изношены или повреждены.

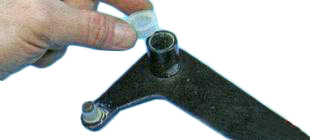

16. Установите втулки в проушину педали тормоза, смазав их консистентной смазкой.

17. Замените педаль тормоза. Соберите педальный узел в порядке, обратном разборке.
