Снятие комбинации приборов Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Отвертка крестовая средняя

Детали и расходники:

  • Панель приборов (при необходимости)

Примечание:

Работу проводите при замене комбинации приборов или при снятии панели приборов.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Снимите крышку монтажного блока с панели приборов, как описано здесь.

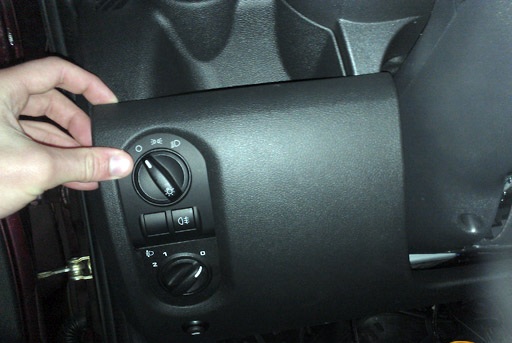

Снятие крышки монтажного блока предохранителей и реле Лада Гранта (ВАЗ 2190)

3. Установите рулевую колонку в крайнее нижнее положение.

4. Крестовой отверткой отверните саморезы 1, 2 и 4 крепления накладки 3 комбинации приборов.

Размещение саморезов крепления накладки комбинации приборов Лада Гранта (ВАЗ 2190)

Элементы крепления накладки комбинации приборов:

1, 2 – верхние саморезы крепления накладки;

3 – накладка комбинации приборов;

4 – нижний саморез крепления накладки.

5. Снимите накладку комбинации приборов, выводя выступ с правой стороны накладки из зацепления с фиксатором панели приборов.

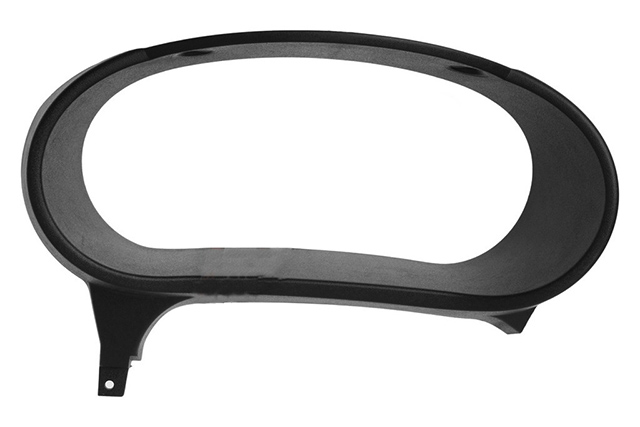

Снятая накладка комбинации приборов Лада Гранта (ВАЗ 2190)

6. Крестовой отверткой отверните четыре самореза крепления комбинации приборов.

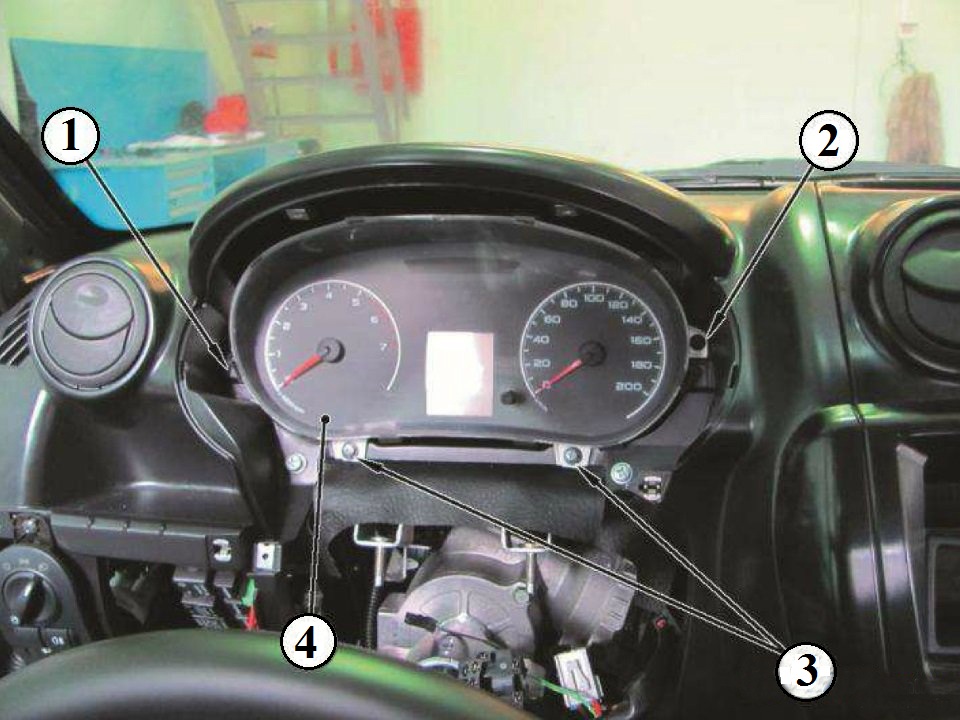

Размещение элементов крепления панели приборов Лада Гранта (ВАЗ 2190)

Элементы крепления комбинации приборов:

1, 2 – саморезы боковых креплений комбинации приборов;

3 – саморезы нижних креплений комбинации приборов;

4 – комбинация приборов.

7. Снимите панель приборов, предварительно отсоединив колодку с проводами от ее задней стороны (нажмите на верхнюю часть и отведите в бок черный рычажок).

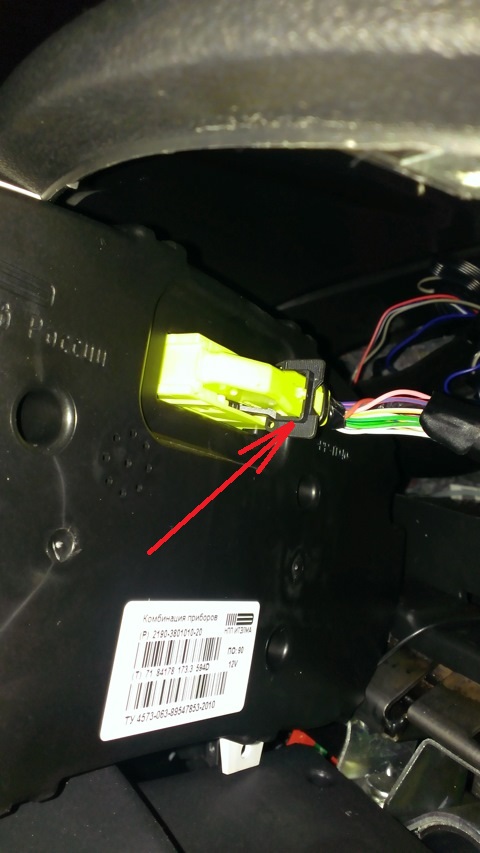

Размещение рычага крепления колодки проводов к разъему комбинации приборов Лада Гранта (ВАЗ 2190)

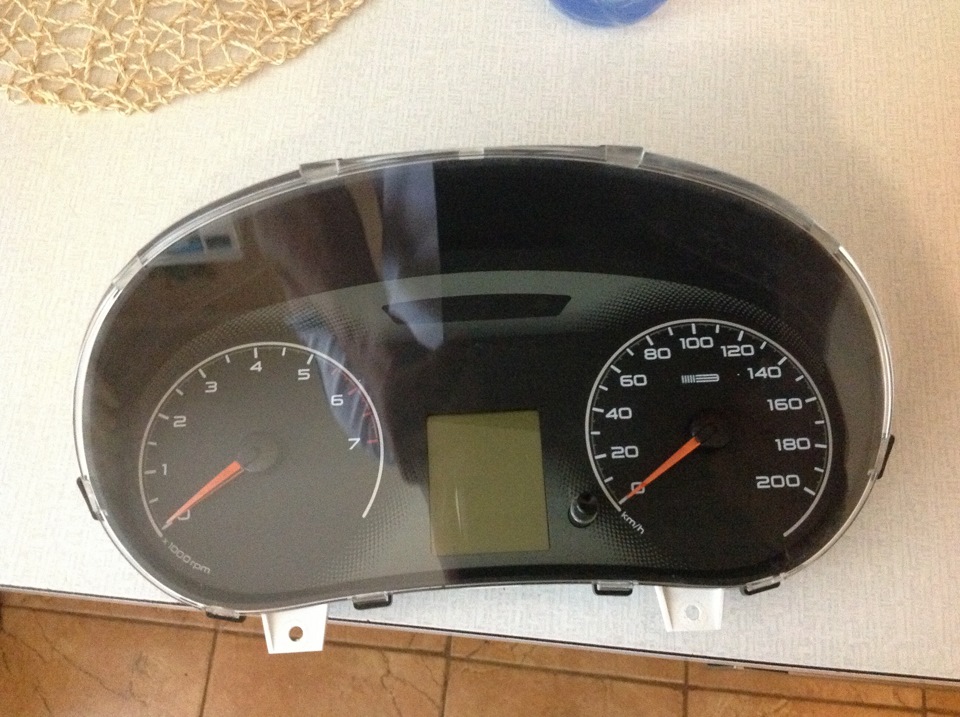

Снятая панель приборов Лада Гранта (ВАЗ 2190)

8. В комбинации приборов применены светодиодные сигнализаторы и светодиоды подсветки комбинации приборов. Все светодиоды впаяны в монтажную плату комбинации и замене не подлежат.

Монтажная плата комбинации приборов Лада Гранта (ВАЗ 2190)

Примечание:

При выходе из строя светодиодов необходимо заменить комбинацию приборов. Замене подлежит также комбинация с неисправными (не возвращающимися на ноль или дающими заведомо ложные показания) приборами.

9. Установите комбинацию приборов в обратной последовательности.
