Снятие деталей механизма привода выключения сцепления Lada Granta

Инструменты:

Вороток под торцевую насадку
Удлинитель под торцевую насадку на вороток
Насадка на вороток на 8 мм
Насадка на вороток на 10 мм
Высокая насадка на вороток на 13 мм
Насадка на вороток на 15 мм
Насадка на вороток на 17 мм
Насадка на вороток на 19 мм
Насадка на вороток на 30 мм
Насадка на вороток Torx E12
Насадка на вороток Torx Е14
Отвертка плоская большая или монтажная лопатка
Отвертка крестовая средняя
Плоскогубцы
Гаечный ключ накидной изогнутый на 8 мм
Гаечный ключ накидной изогнутый на 13 мм
Гаечный ключ накидной прямой на 17 мм
Гаечный ключ накидной прямой на 19 мм
Регулируемый упор - 2 шт.
Молоток большой
Кернер
Воронка
Шланг
Емкость техническая
Щетка металлическая
Домкрат или канавный подъемник
Подставка
Балонный ключ

Детали и расходники:

Смазка "ШРУС-4"
Направляющая шпилька М12×1,25 мм с пропиленным шлицом под отвертку
Деревянные бруски
Чехол вилки сцепления (при необходимости)
Пластичная смазка
Ветошь

1. Снимите коробку передач, как описано в этой статье.

Снятая коробка передач Лада Гранта (ВАЗ 2190)

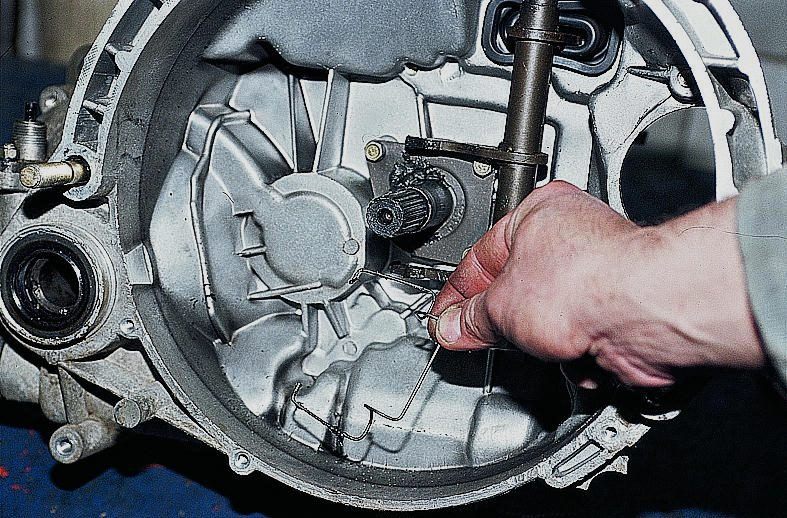

2. Отведите концы пружинной скобы от лапок кожуха подшипника выключения сцепления.

Снятие пружинной скобы с кожуха подшипника выключения сцепления Лада Гранта (ВАЗ 2190)

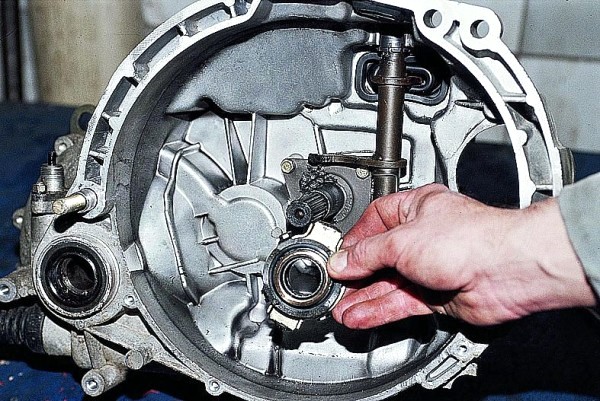

3. Снимите подшипник выключения сцепления в сборе с кожухом с направляющей втулки.

Снятие подшипника выключения сцепления Лада Гранта (ВАЗ 2190)

4. Снимите пружинную скобу подшипника выключения сцепления.

Снятие пружинной скобы подшипника выключения сцепления Лада Гранта (ВАЗ 2190)

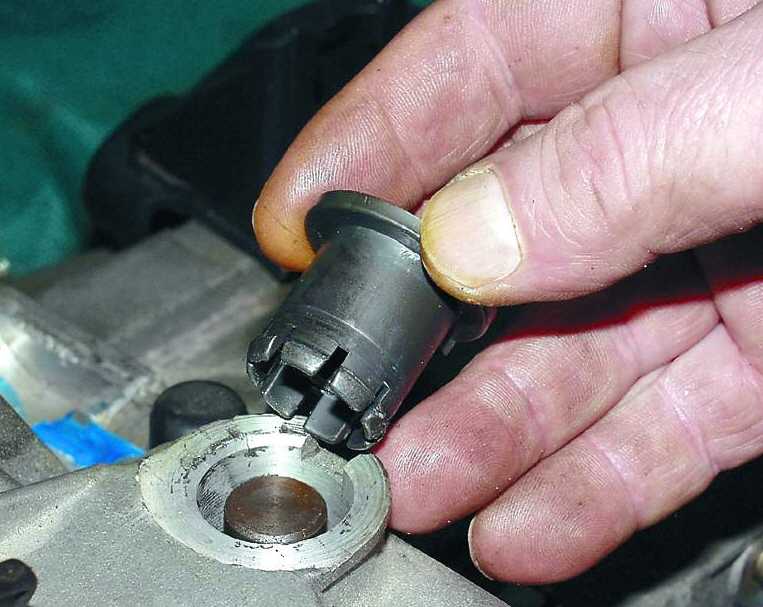

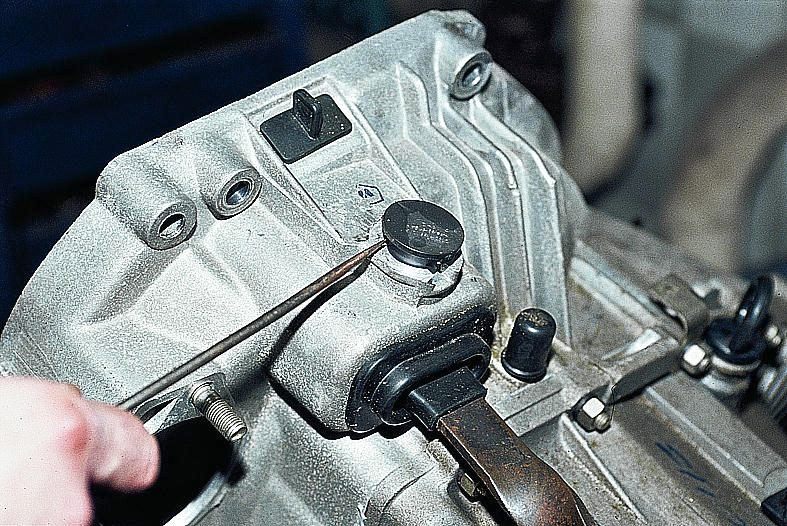

5. Отверткой подденьте втулку вала вилки выключения сцепления и снимите ее.

Поддевание втулки вала вилки выключения сцепления Лада Гранта (ВАЗ 2190)

Снятие втулки вала вилки выключения сцепления Лада Гранта (ВАЗ 2190)

6. Осторожно подцепив отверткой резиновый защитный чехол 1, снимите его с рычага вилки 2 выключения сцепления.

Снятие защитного чехла рычага вилки выключения сцепления Лада Гранта (ВАЗ 2190)

7. Приподнимите вилку вверх и выведите ее из картера сцепления.

Снятие вилки выключения сцепления Лада Гранта (ВАЗ 2190)

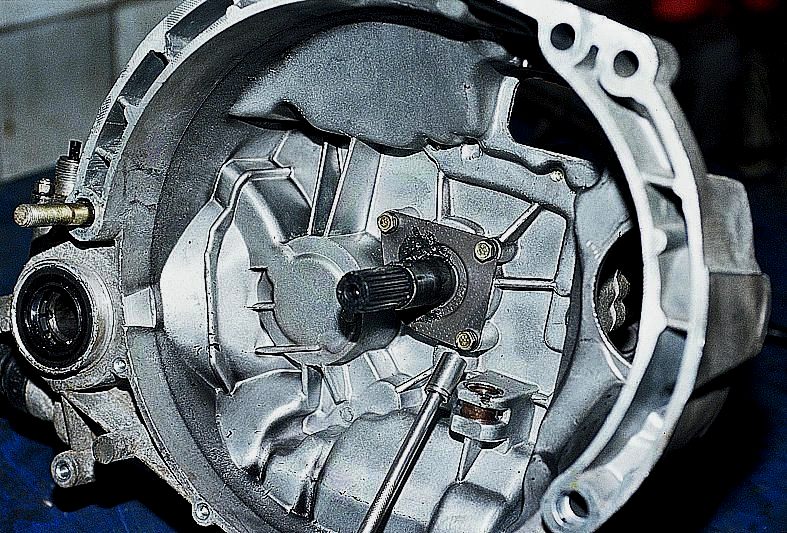

8. Воротком с насадкой на 10 мм отверните три болта крепления направляющей втулки выжимного подшипника и снимите ее.

Откручивание болтов крепления направляющей втулки выжимного подшипника сцепления Лада Гранта (ВАЗ 2190)

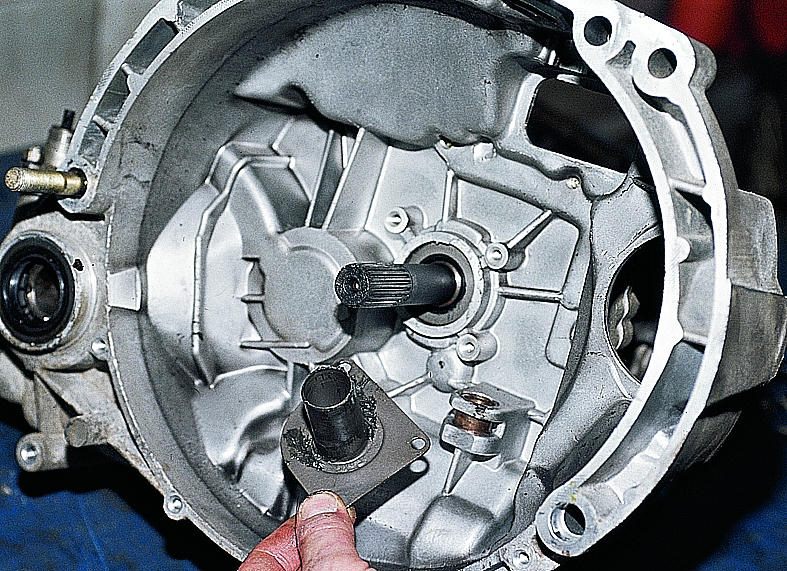

Снятие направляющей втулки выжимного подшипника сцепления Лада Гранта (ВАЗ 2190)

9. Установку деталей механизма привода выключения сцепления проводите в обратной последовательности.

Примечание:

Выступ на буртике втулки вала вилки сцепления должен попасть в паз (показан стрелкой) картера.

Правильность установки втулки вала вилки выключения сцепления Лада Гранта (ВАЗ 2190)

10. На внутренние поверхности втулок вилки выключения сцепления, а также на наружную поверхность направляющей втулки подшипника нанесите пластичную смазку. Порванный резиновый чехол рычага вилки выключения сцепления заменяем новым.
