Замена управляющего датчика концентрации кислорода на автомобиле Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 22 мм

Детали и расходники:

  • Управляющий датчик концентрации кислорода

Примечания:

Управляющий датчик концентрации кислорода применяется в системе впрыска топлива с обратной связью находится и установлен в верхней части катализатора.

Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает управляющий датчик концентрации кислорода.

Содержащийся в отработавших газах кислород реагирует с датчиком, создавая разность потенциалов на выходе. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода - бедная смесь) до 0,9 В (мало кислорода - богатая смесь).

Для нормальной работы температура датчика должна составлять не ниже 300 °С, поэтому для быстрого прогрева после пуска двигателя в датчик концентрации кислорода встроен нагревательный элемент.

Отслеживая выходное напряжение управляющего датчика концентрации кислорода, ЭБУ (контроллер) определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки.

Если смесь бедная (низкая разность потенциалов на выходе управляющего датчика концентрации кислорода), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) - на обеднение смеси.

Замена управляющего датчика концентрации кислорода Lada Granta

1. Отсоедините на автомобиле провод от клеммы «минус» аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Разъедините разъемы управляющего датчика концентрации кислорода и жгута проводов, отжав пластмассовую защелку.

Размещение фиксатора колодки проводов управляющего датчика концентрации кислорода Лада Гранта (ВАЗ 2190)

3. Отсоедините от термоэкрана фиксатор разъема проводов.

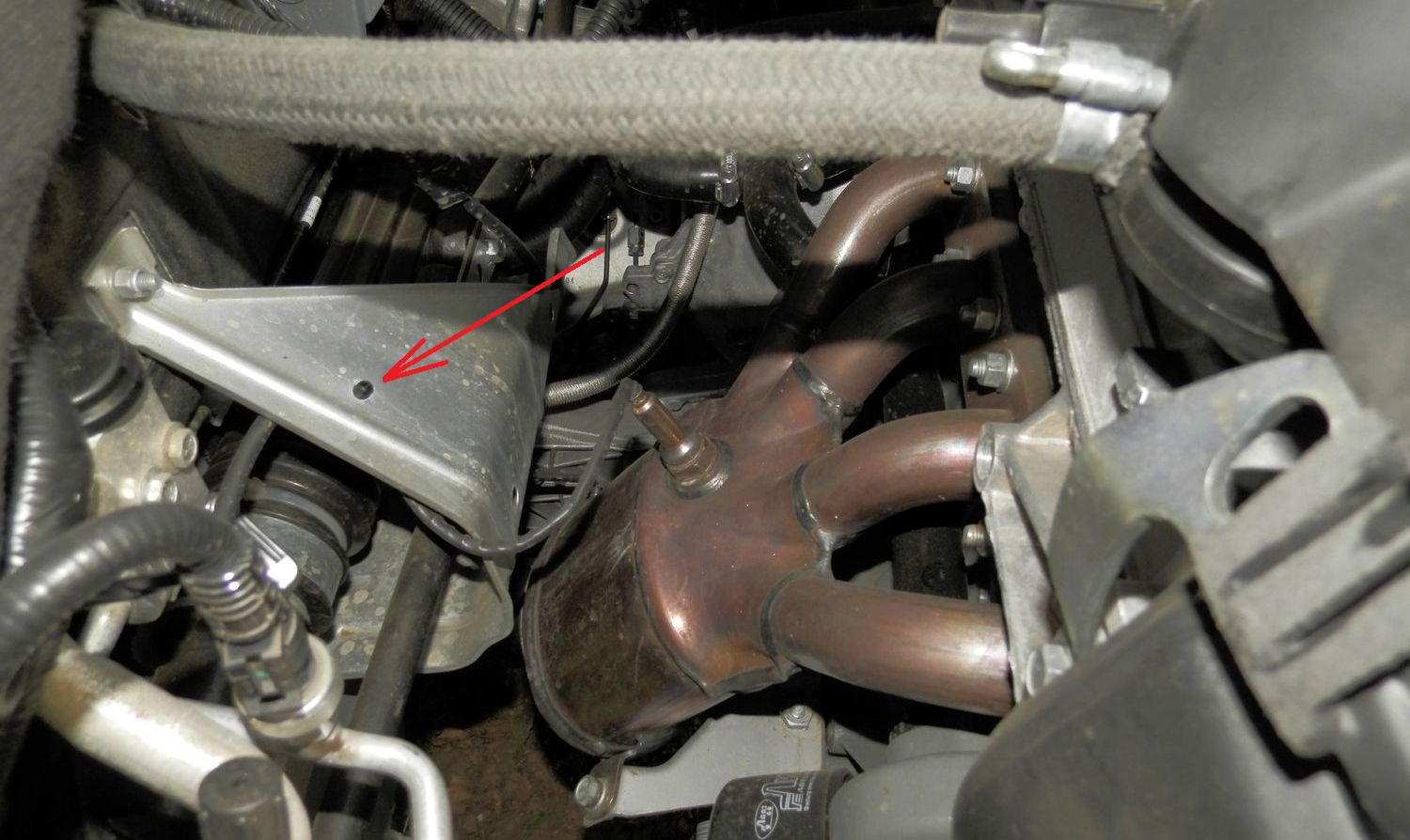

Размещение фиксатора разъема проводов управляющего датчика концентрации кислорода Лада Гранта (ВАЗ 2190)

4. Ключом на 22 мм выверните датчик концентрации кислорода Lada Granta из катализатора.

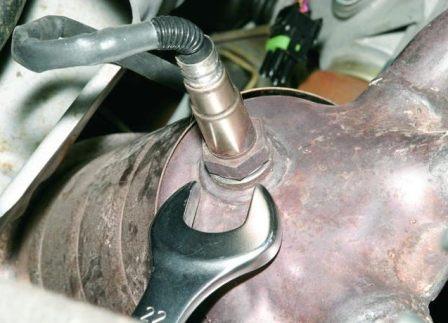

Откручивание управляющего датчика концентрации кислорода Лада Гранта (ВАЗ 2190)

5. Снимите датчик с автомобиля.

Снятие управляющего датчика концентрации кислорода Лада Гранта (ВАЗ 2190)

6. При необходимости, замените управляющий датчик концентрации кислорода Лада Гранта на рабочий.

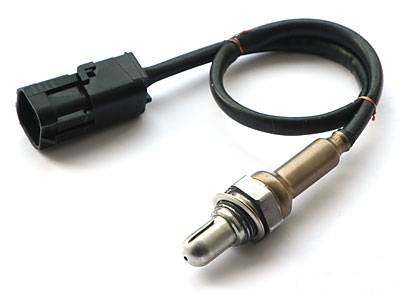

Новый управляющий датчик концентрации кислорода Лада Гранта (ВАЗ 2190)

7. Установите на автомобиль все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента

Источник: carpedia.club
