Инструменты:
- Ключ трещоточный
- Шестигранная головка-бита на 5 мм
- Гаечный ключ рожковый на 10 мм
Примечания:

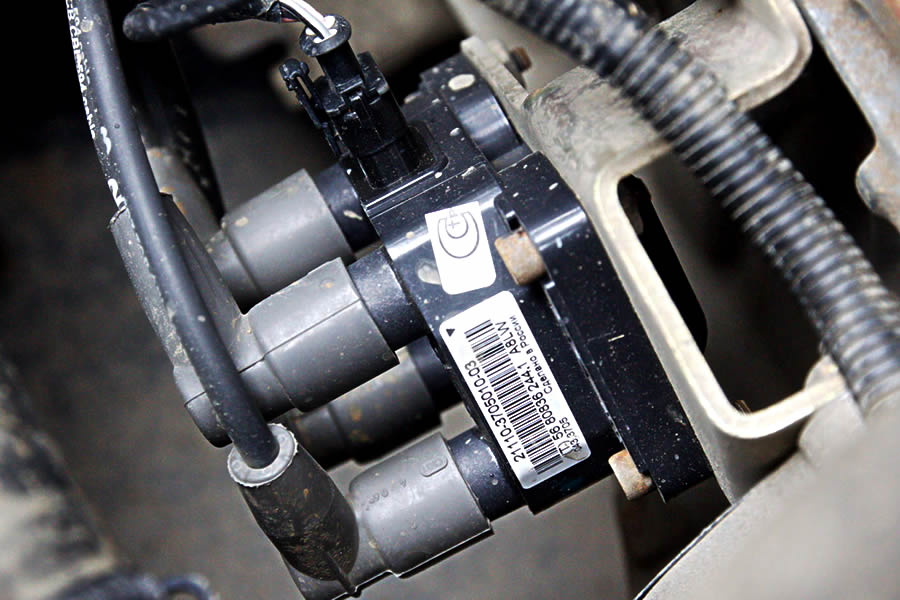

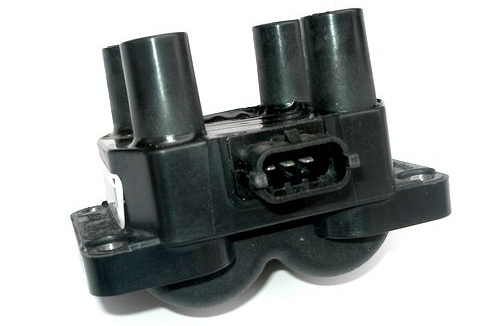

Катушка зажигания устанавливается на двигатели ВАЗ-11183, ВАЗ-11186, ВАЗ-21116. На 16-клапанном двигателе ВАЗ-21126 каждая свеча оснащена собственной катушкой.
Катушка зажигания снимается для замены и при ремонте двигателя.
1. Отсоедините минусовую клемму аккумулятора.

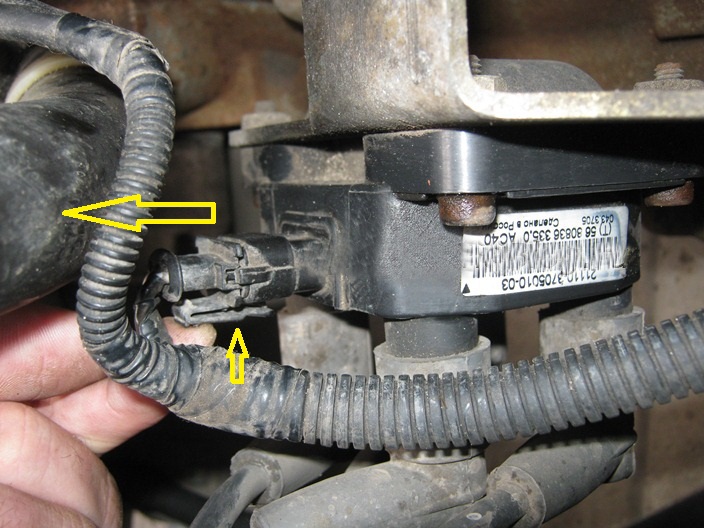

2. Нажав на фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку от разъема катушки зажигания.
3. Отсоедините от выводов катушки зажигания наконечники высоковольтных проводов.
4. Головкой на 5 мм отверните четыре винта крепления катушки к кронштейну, расположенных в углах корпуса катушки.
5. Снимите катушку зажигания.
6. Установите катушку зажигания в обратной последовательности.
Примечание:

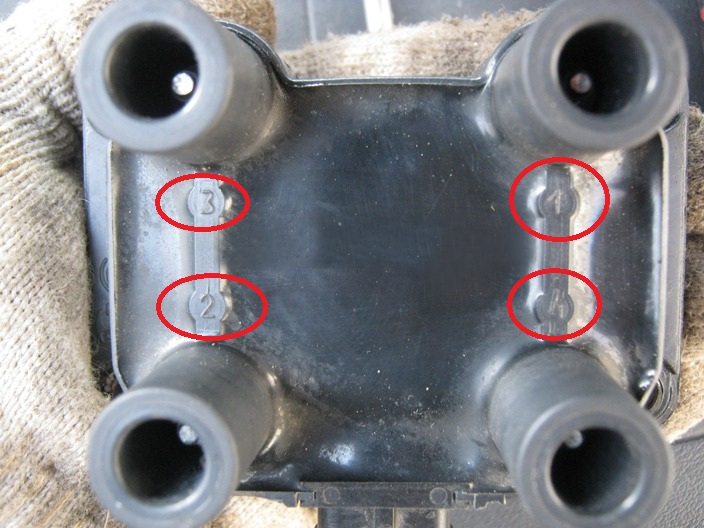

Для правильного подсоединения наконечников высоковольтных проводов к выводам катушки зажигания на корпусе катушки рядом с ее выводами нанесены номера цилиндров.
