Замена переднего тормозного диска Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Ключ с наконечником Torx (звездочка) Е14
  • Ключ гаечный накидной 7 мм
  • Балонный ключ
  • Отвертка плоская большая
  • Домкрат
  • Противооткатный брус ("башмак")
  • Молоток малый

Детали и расходники:

  • Передний тормозной диск (при необходимости замены)
  • Ветошь
  • Веревка или кусок проволоки

Примечание:

Тормозной диск снимайте для замены при его недостаточной толщине, если на нем имеются трещины, глубокие риски, волнистость или другие повреждения, а также при демонтаже ступицы колеса.

При замене тормозного диска рекомендуется менять их парой. При этом, необходимо будет заменить и тормозные колодки.

1. Установите противооткатный брус под заднее колесо.

Установка противооткатного бруса под заднее колесо Лада Гранта (ВАЗ 2190)

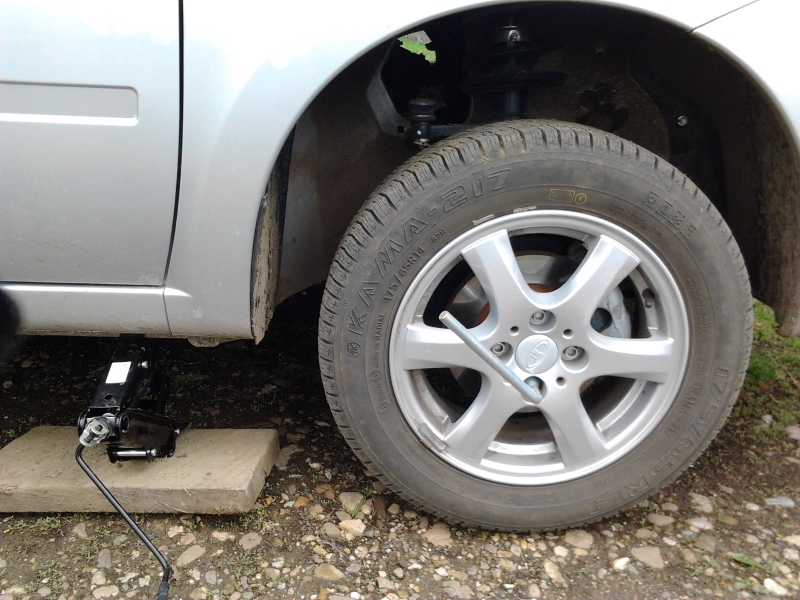

2. Надежно установите домкрат со стороны замены диска, ослабьте болты колеса, поддомркатьте автомобиль и снимите колесо.

Снятие переднего колеса Лада Гранта (ВАЗ 2190)

3. Выверните рулевое колесо до предела в ту сторону, на которой демонтируется диск (для удобства проведения работ и доступа к креплению суппорта).

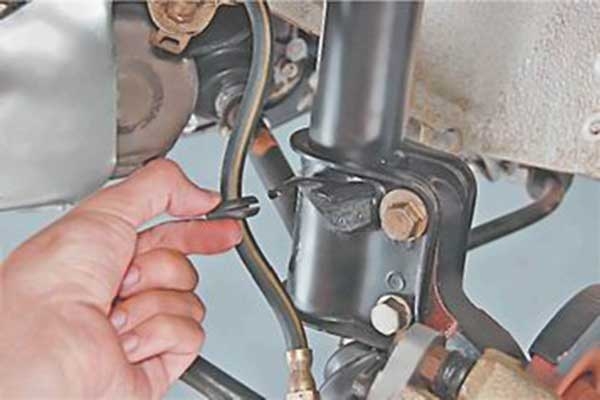

4. Отсоедените крепление тормозного шланга к стойке.

Крепление тормозного шланга к стойке на Лада Гранта (ВАЗ 2190)

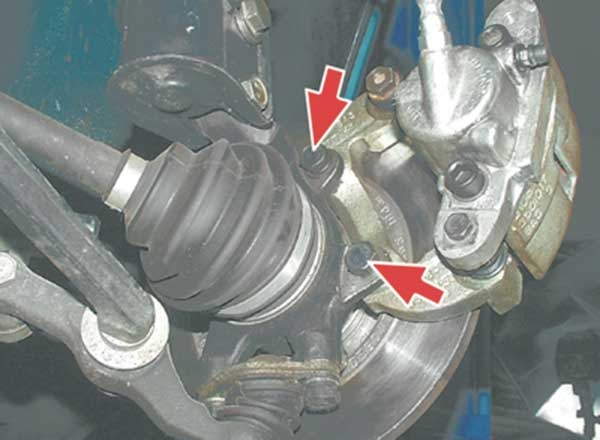

5. Головкой Е14 отверните два винта крепления направляющей колодок к поворотному кулаку.

Крепление направляющей передних тормозных колодок к поворотному кулаку на Лада Гранта (ВАЗ 2190)

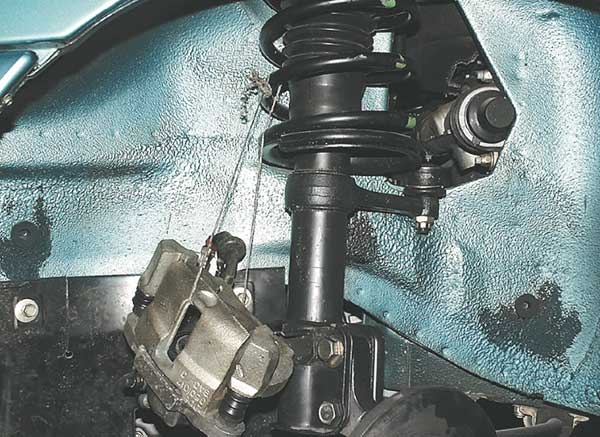

6. Снимите с тормозного диска направляющую колодок в сборе со скобой и колодками. Подвяжите его веревкой или куском проволоки к пружине передней подвески, чтобы не оборвать тормозные шланги при работе.

Направляющая тормозных колодок переднего колеса на Лада Гранта (ВАЗ 2190)

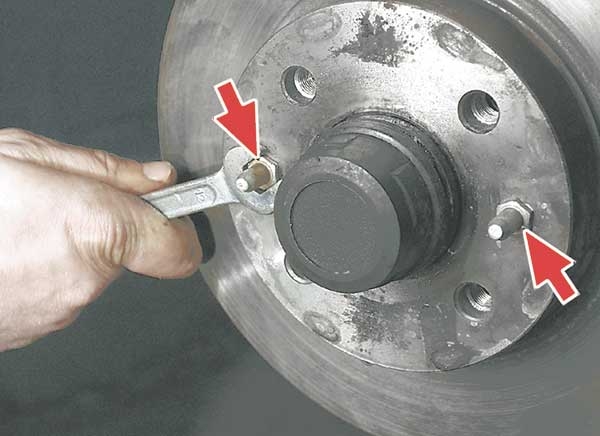

7. Накидным ключом на 7 мм отверните два направляющих штифта, крепящих тормозной диск к ступице колеса.

Два направляющих штифта, крепящих тормозной диск к ступице колеса Лада Гранта (ВАЗ 2190)

8. Снимите тормозной диск.

Примечание:

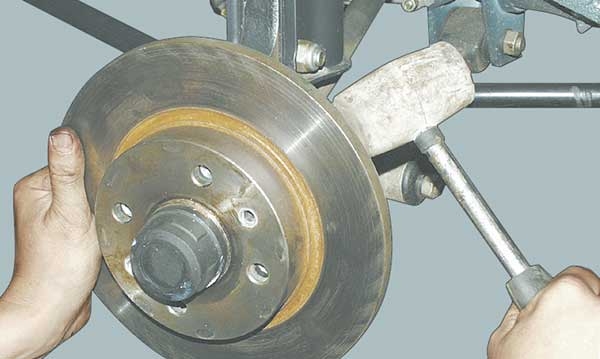

В случае затруднения при снятии диска, сбейте его молотком.

Снятие тормозного диска Лада Гранта (ВАЗ 2190) при помощи молотка

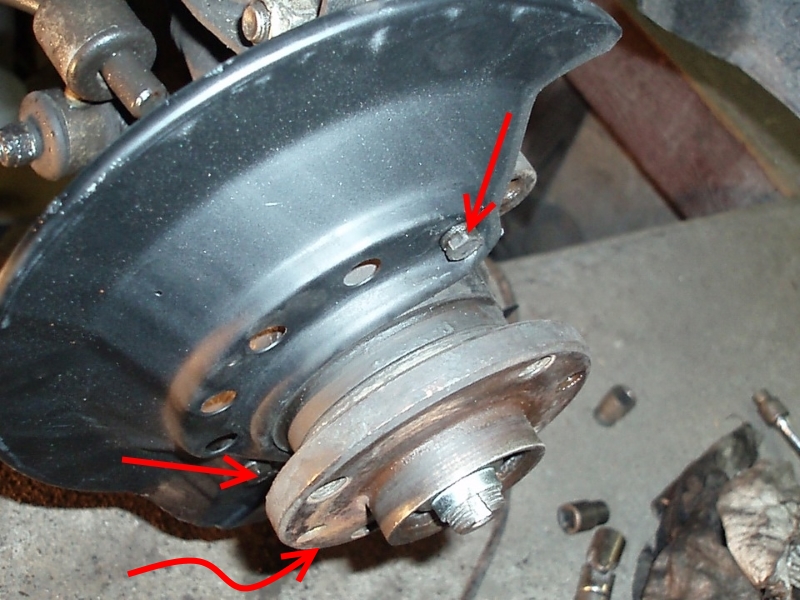

Крепление защитного щитка тормозного диска Лада Гранта (ВАЗ 2190)

Примечание:

При необходимости снятия  грязезащитного щитка тормозного диска, ключом на 10 мм отверните три болта крепления щита к поворотному кулаку и снимите щит тормозного диска.

9. Установите щит и тормозной диск в обратной последовательности.
