Снятие и установка коробки передач Lada Granta

print share
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
3 - 6 часов

Инструменты:

  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Высокая головка на 13 мм
  • Головка на 15 мм
  • Головка на 17 мм
  • Головка на 19 мм
  • Головка на 30 мм
  • Головка Torx E12
  • Головка Torx Е14
  • Отвертка плоская большая или монтажная лопатка
  • Отвертка крестовая средняя
  • Плоскогубцы
  • Гаечный ключ накидной изогнутый на 8 мм
  • Гаечный ключ накидной изогнутый на 13 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Регулируемый упор - 2 шт.
  • Молоток большой
  • Кернер
  • Воронка
  • Щетка металлическая
  • Домкрат или канавный подъемник
  • Подставка
  • Балонный ключ

Детали и расходники:

  • Смазка "ШРУС-4"
  • Шланг
  • Емкость техническая
  • Трансмиссионное масло
  • Направляющая шпилька М12×1,25 мм с пропиленным шлицом под отвертку
  • Деревянные бруски
  • Ветошь

Примечания:

Снимайте коробку передач для ее ремонта или замены, а также при демонтаже двигателя. Работу выполняйте с помощником на смотровой канаве или эстакаде.

1. Отсоедините клемму провода от минусового вывода аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

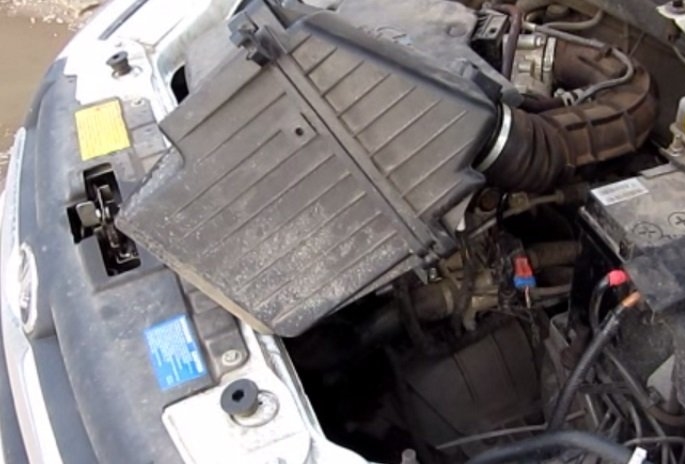

2. Снимите воздушный фильтр вместе с корпусом.

Снятие воздушного фильтра с корпусом Лада Гранта (ВАЗ 2190)

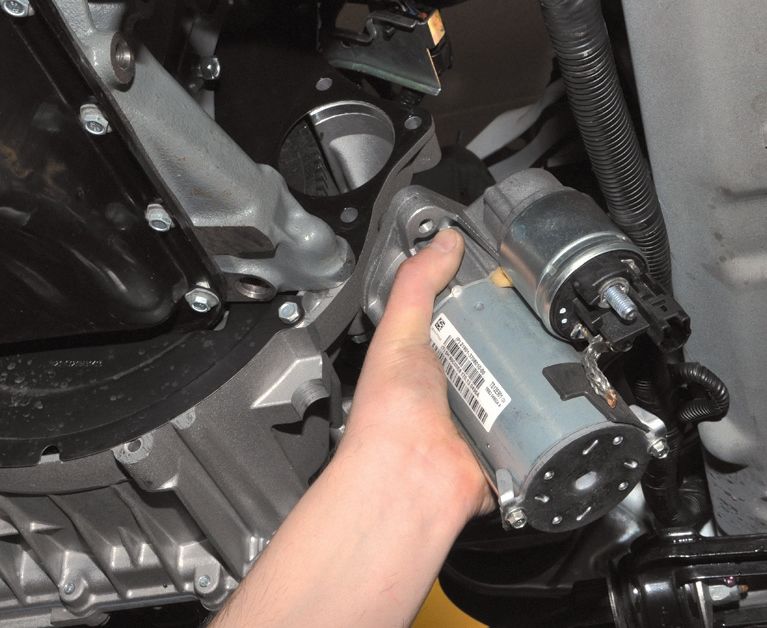

3. Снимите стартер.

Снятие стартера Лада Гранта (ВАЗ 2190)

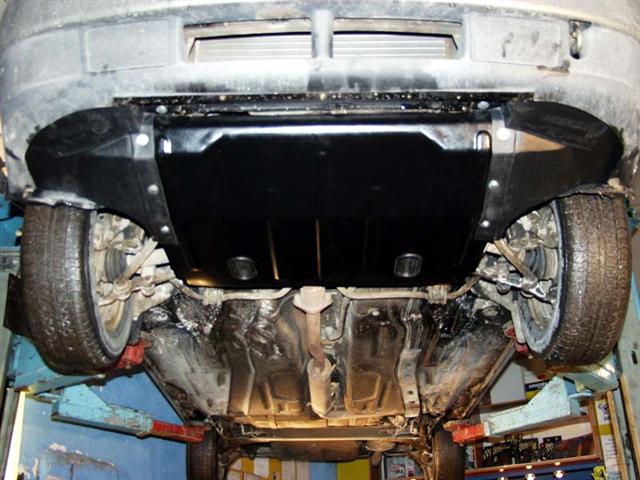

4. Снимите левый и средний грязезащитные щитки силового агрегата.

Грязезащитные щитки силового агрегата Лада Гранта (ВАЗ 2190)

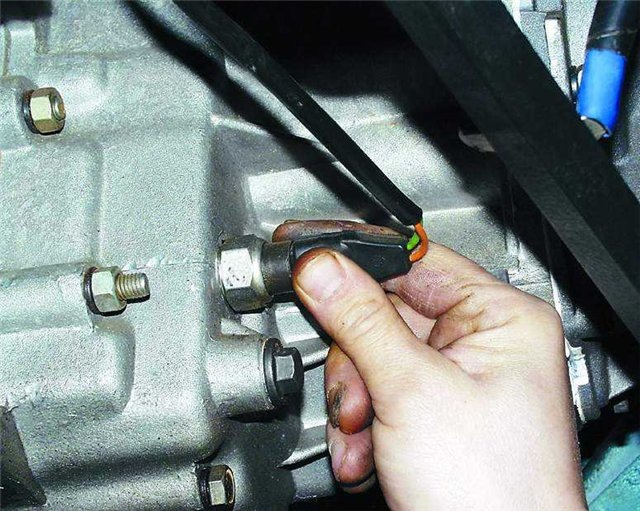

5. Отсоедините колодки проводов от выключателя света заднего хода.

Отсоединение колодок проводов от выключателя света заднего хода Лада Гранта (ВАЗ 2190)

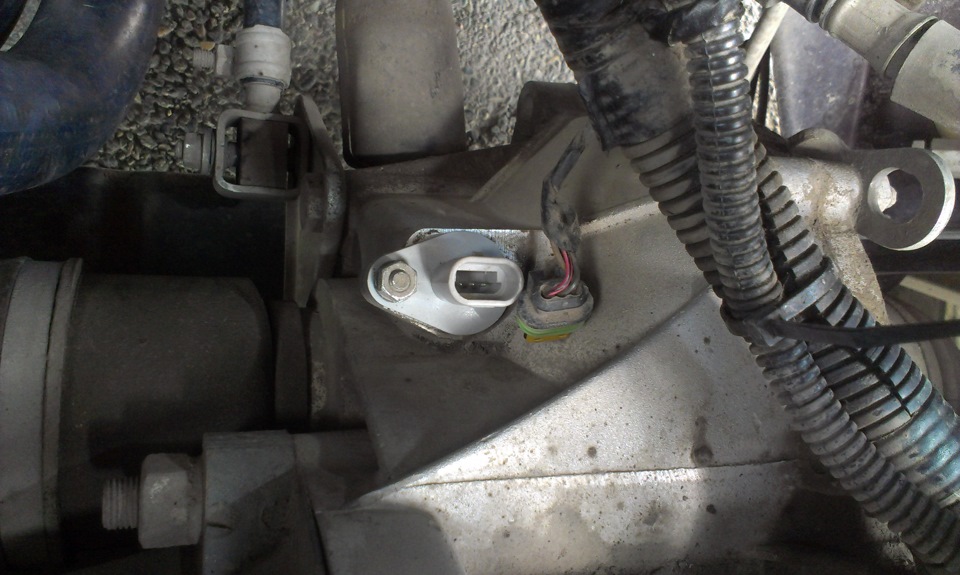

6. Отсоедините колодки проводов от датчика скорости.

Снятие колодки проводов с датчика скорости Лада Гранта (ВАЗ 2190)

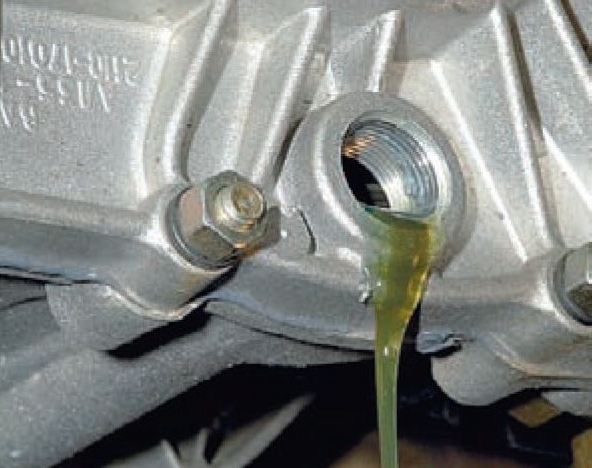

7. Слейте масло из коробки передач.

Сливание масла из коробки передач Лада Гранта (ВАЗ 2190)

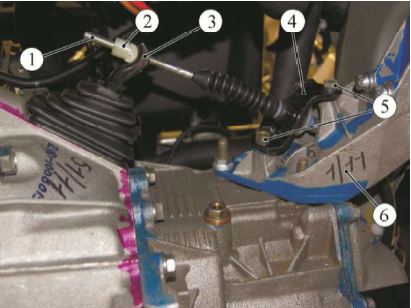

8. Отсоедините трос привода выключения сцепления (1) от рычага вилки механизма выключения сцепления (3), и открутив два болта (5), снимите кронштейн (4) с коробки передач.

Снятие троса сцепления Лада Гранта (ВАЗ 2190)

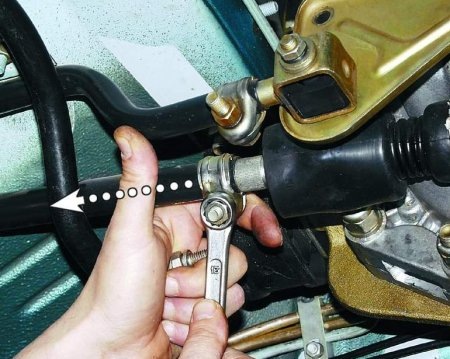

9. Отсоедините тягу управления коробкой передач от хвостовика шарнира штока переключателя передач.

Откручивание гайки хомута тяги управления коробкой передач Лада Гранта (ВАЗ 2190)

10. Снимите левую растяжку рычага передней подвески.

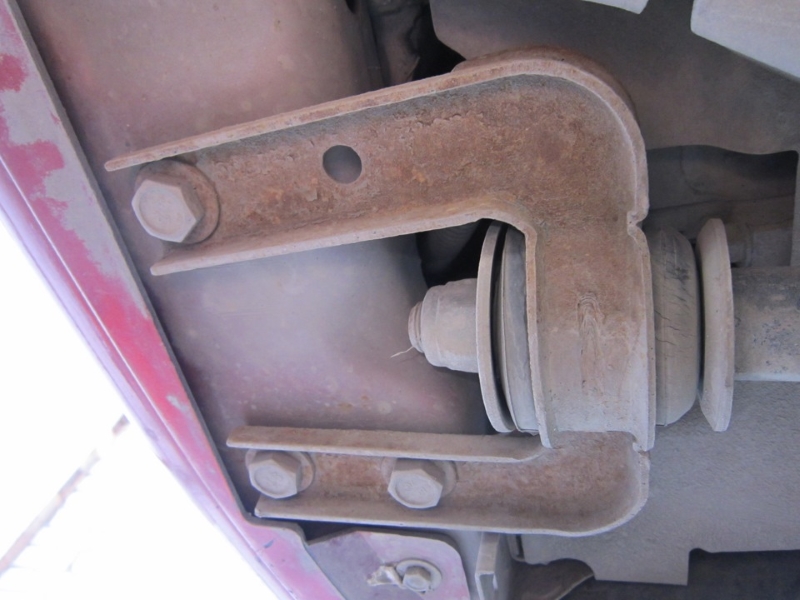

Размещение кронштейна растяжки рычага передней подвески Лада Гранта (ВАЗ 2190)

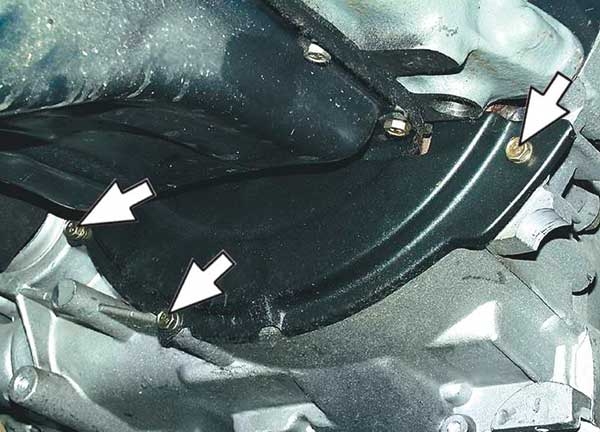

11. Воротком с насадкой на 10 мм отверните три болта крепления нижней крышки картера сцепления и снимите крышку.

Размещение болтов крепления нижней крышки картера сцепления Лада Гранта (ВАЗ 2190)

12. Ключом на 19 мм отверните гайки двух болтов крепления картера сцепления к картеру коробки передач (которые крепят также кронштейн реактивной тяги), удерживая болты от проворачивания насадкой того же размера.

Снятие крепления реактивной тяги Лада Гранта (ВАЗ 2190)

13. Отведите реактивную тягу с кронштейном от коробки передач.

14. Снимите приводы передних колес. Как их снять, смотрите здесь и здесь.

Снятие привода передних колес Лада Гранта (ВАЗ 2190)

15. Воротком с насадкой на 19 мм и с удлинителем ослабьте два болта (1 и 3) верхнего крепления коробки передач к блоку цилиндров (2), которые одновременно крепят кронштейн крепления держателей жгута проводов, а ключем на 13 мм отверните болт крепления кронштейна катушки зажигания (4) к картеру сцепления (5).

Верхнее крепление коробки передач Лада Гранта (ВАЗ 2190)

16. Воротком с насадкой на 19 мм и с удлинителем ослабьте гайку нижнего заднего крепления (2) коробки передач (1) к блоку цилиндров.

Размещение гайки нижнего заднего крепления коробки передач к блоку цилиндров Лада Гранта (ВАЗ 2190)

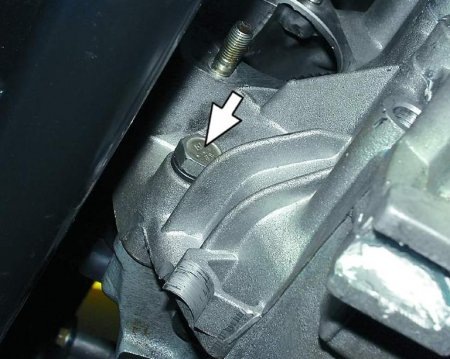

17. Ослабьте болт нижнего переднего крепления коробки передач к блоку цилиндров, воспользовавшись воротком с насадкой на 19 мм.

Размещение болта нижнего переднего крепления коробки передач к блоку цилиндров Лада Гранта (ВАЗ 2190)

18. Установите через деревянные бруски под поддон картера двигателя и картер коробки передач регулируемые упоры.

Подпорка упором двигателя Лада Гранта (ВАЗ 2190)

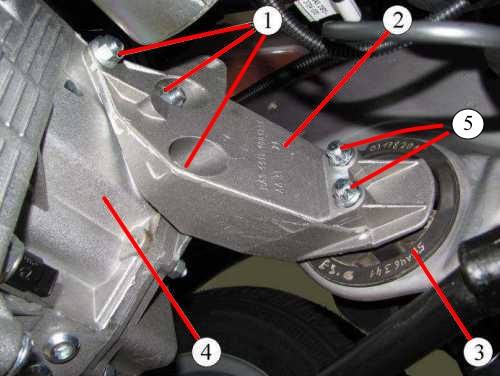

19. Воротком с насадкой Е-14 отверните два винта крепления (5) кронштейна передней левой опоры (2) силового агрегата к опоре двигателя (3), а головкой на 15 мм отверните три гайки крепления кронштейна (1) левой опоры силового агрегата к коробке передач (4).

Элементы крепления коробки передач к двигателю и опоре Лада Гранта (ВАЗ 2190)

20. Снимите кронштейн и полностью отверните болты и гайку крепления коробки передач.

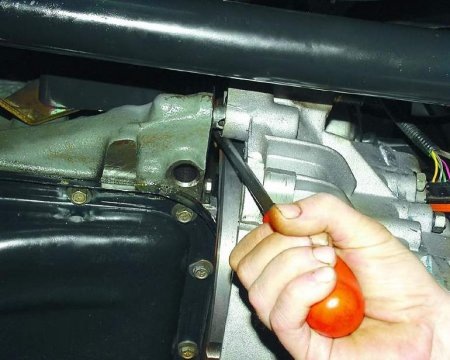

21. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

Снятие с направляющих втулок коробки передач Лада Гранта (ВАЗ 2190)

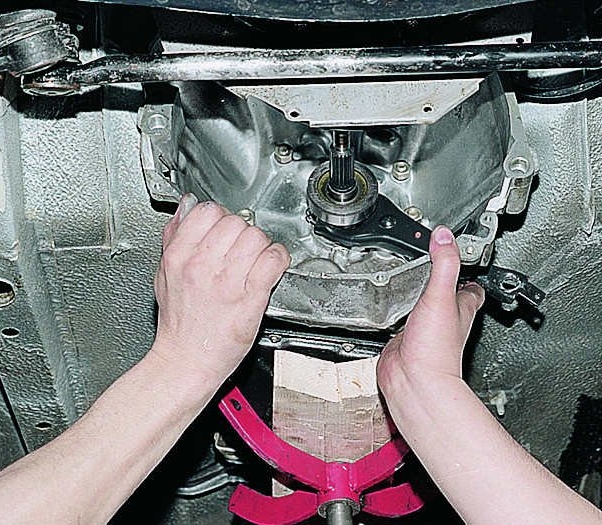

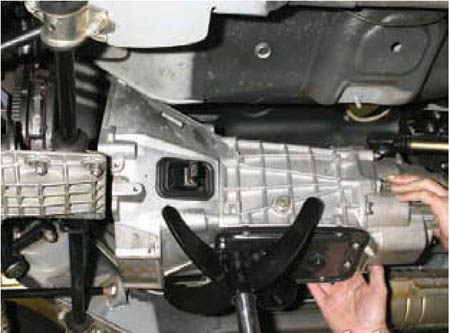

22. Снимите коробку передач.

Снятие коробки передач Лада Гранта (ВАЗ 2190)

Примечание:

При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины сцепления, чтобы не повредить их.

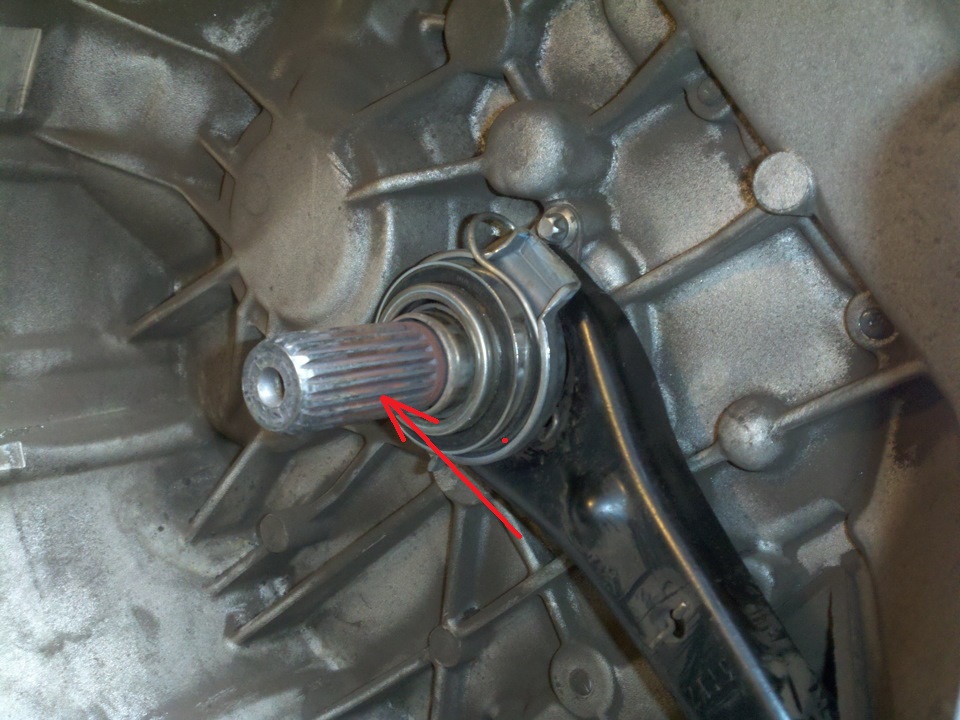

23. Перед установкой коробки передач нанесите тонкий слой смазки ШРУС‑4 на шлицевой конец первичного вала.

Указание места для нанесения смазки на первичный вал коробки передач Лада Гранта (ВАЗ 2190)

24. Для облегчения операции по установке коробки передач вверните направляющую шпильку М12×1,25 мм с пропиленным шлицом под отвертку в переднее нижнее резьбовое отверстие блока цилиндров.

Направляющая шпилька для установки коробки Лада Гранта (ВАЗ 2190)

25. Введите первичный вал коробки передач в шлицы ведомого диска сцепления и, сориентировав коробку передач так, чтобы направляющая шпилька вошла в соответствующее отверстие картера сцепления, а штатная шпилька картера сцепления – в отверстие блока цилиндров.

26. Доведите коробку передач до упора в блок цилиндров двигателя.

27. Отверткой выверните направляющую шпильку из отверстия блока цилиндров.

28. Дальнейшие операции по сборке проводите в обратной последовательности.

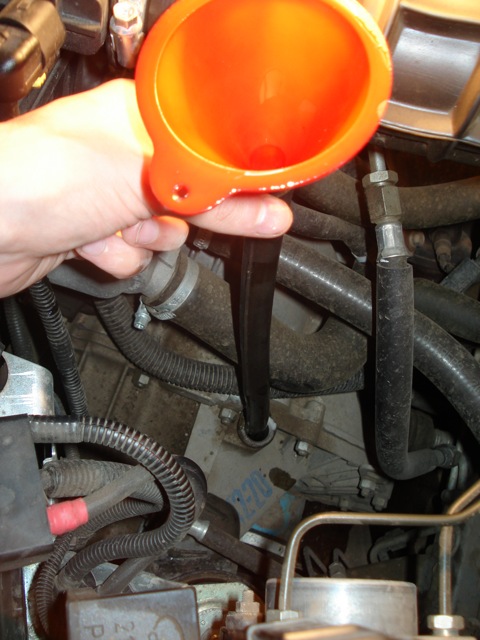

29. Залейте масло в коробку передач.

Лейка с шлангом для заливания масла в коробку передач Лада Гранта (ВАЗ 2190)
