Снятие клапана продувки адсорбера Lada Granta

Инструменты:

• Отвертка плоская средняя
• Отвертка крестовая средняя

Детали и расходники:

• Клапан продувки адсорбера

Примечание:

Снимаем клапан продувки адсорбера для замены при выходе его из строя.

1. Снимаем шланг подвода воздуха к дроссельному узлу, как описано здесь.

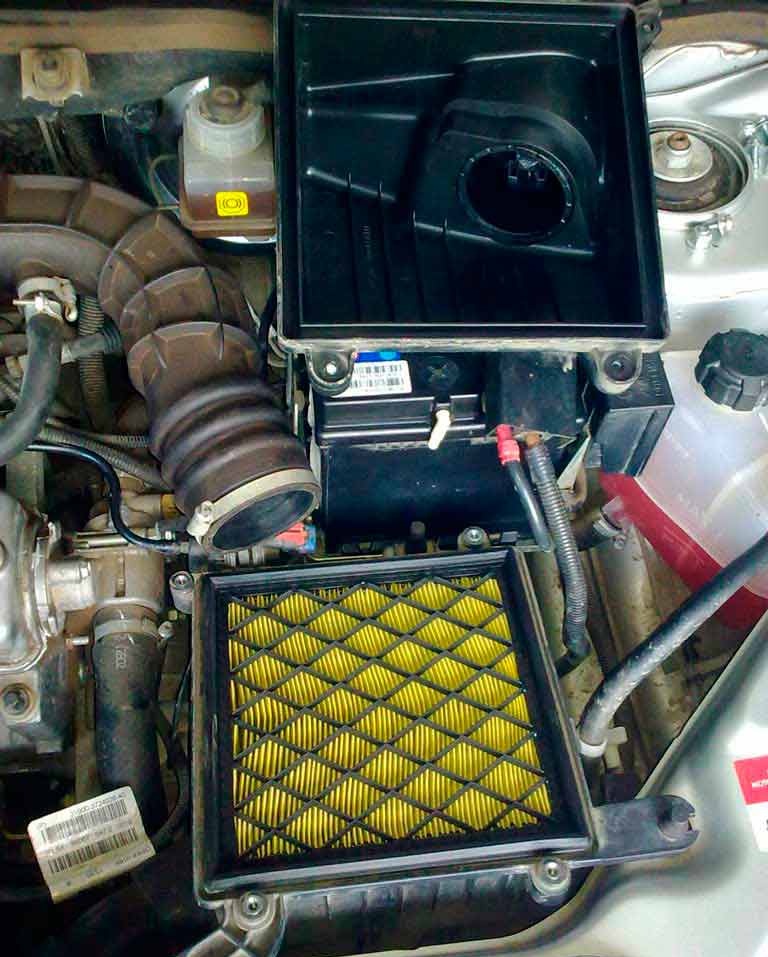

2. Cнимаем крышку воздушного фильтра, как описано здесь.

3. Шлицевой отверткой отжимаем фиксатор держателя клапана на корпусе воздушного фильтра и сдвигаем клапан вверх с держателя.

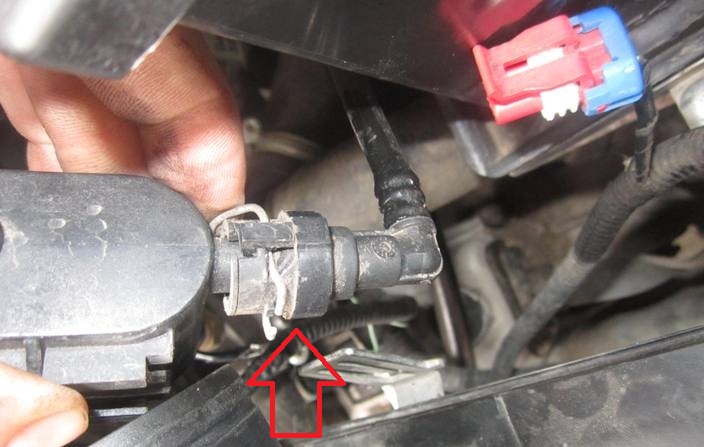

4. Отжав фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку от разъема клапана продувки адсорбера.

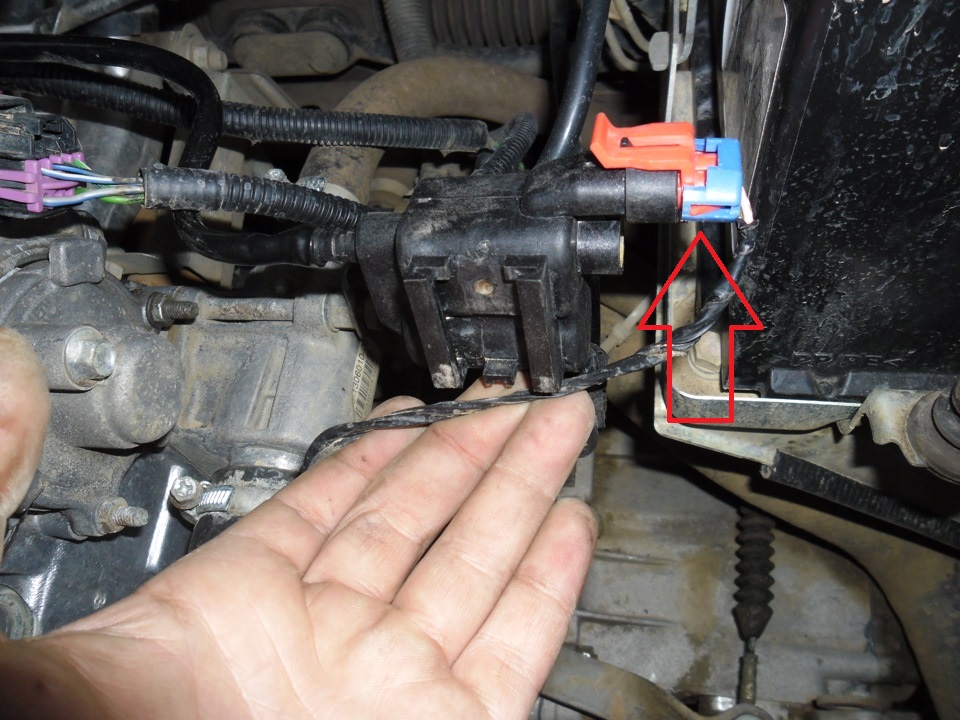

5. Сжав фиксаторы наконечника трубки подвода паров топлива из адсорбера, снимаем наконечник со штуцера клапана.

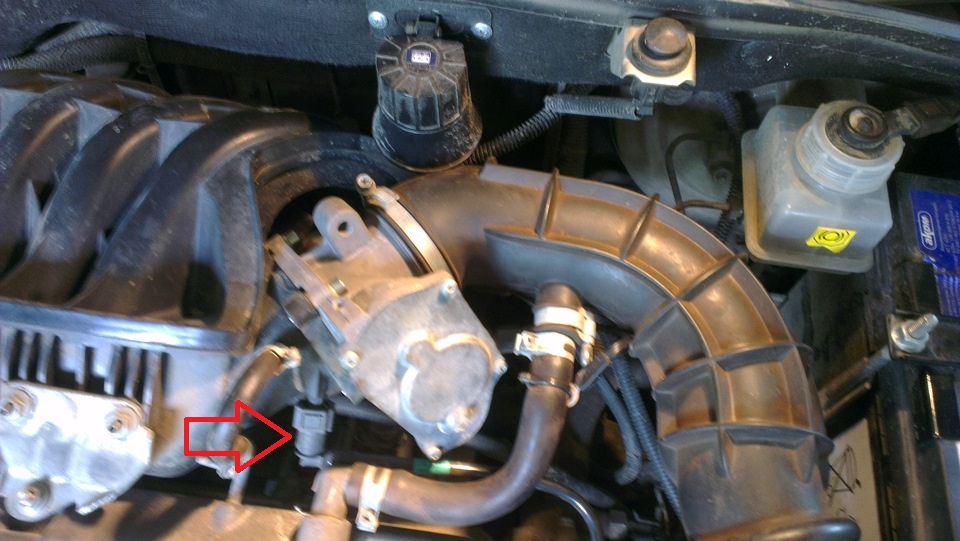

6. Сжав фиксаторы наконечника трубки клапана продувки адсорбера, отсоединяем наконечник от штуцера ресивера, и снимаем клапан продувки адсорбера.

Примечание:

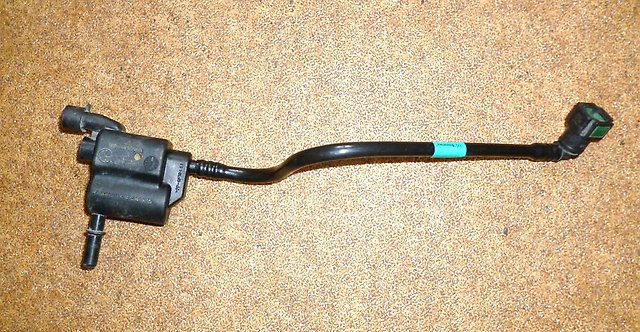

Снятый клапан продувки адсорбера.

7. Устанавливаем клапан продувки адсорбера в обратной последовательности.
