Замена датчика сигнализатора недостаточного давления масла Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 21 мм (для 8-клапанных двигателей)
  • Ключ трещоточный (для 16-клапанных двигателей)
  • Удлинитель (для 16-клапанных двигателей)
  • Головка на 21 мм (для 16-клапанных двигателей)
  • Манометр с переходником

Детали и расходники:

  • Датчик сигнализатора низкого давления масла

Примечание:

В 8-клапанных двигателях датчик сигнализатора недостаточного давления масла ввернут в резьбовое отверстие задней стенки головки блока цилиндров, рядом с рымом силового агрегата.

Размещение датчика сигнализатора недостаточного давления масла на 8-клапанном двигателе Лада Гранта (ВАЗ 2190)

В 16-клапанных двигателях датчик установлен с правой стороны, и находится непосредственно на головке блока цилиндров.

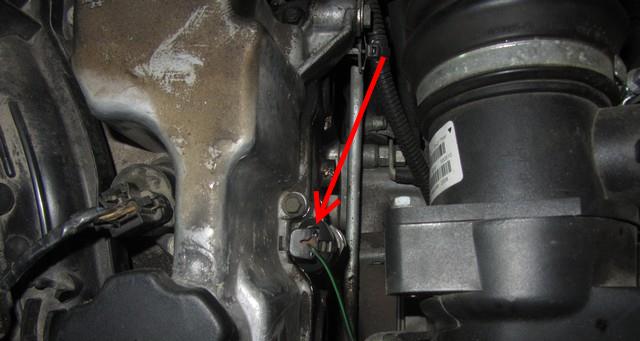

Размещение датчика сигнализатора недостаточного давления масла на 16-клапанном двигателе Лада Гранта (ВАЗ 2190)

Дальнейшее описание иллюстрируется на примере 8-клапанных моторов. В 16-клапанных версиях все операции происходят аналогично.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

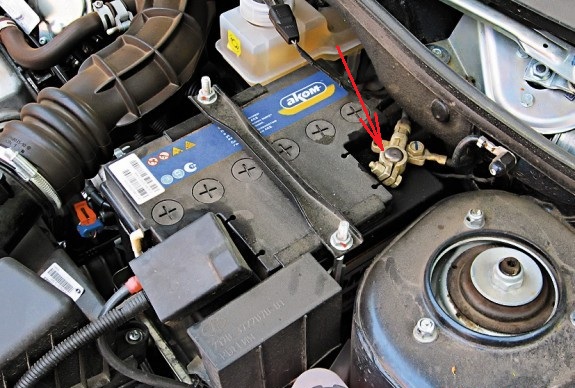

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Сжав фиксаторы колодки провода, отсоедините колодку от разъема датчика.

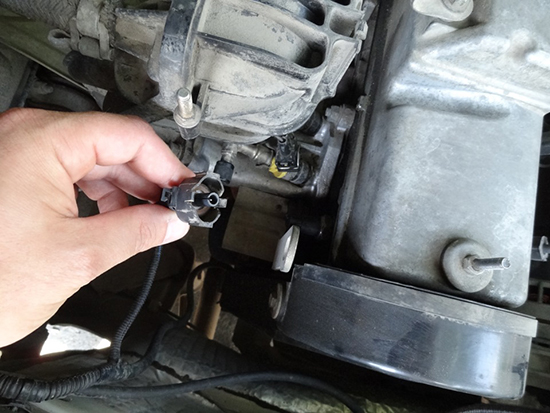

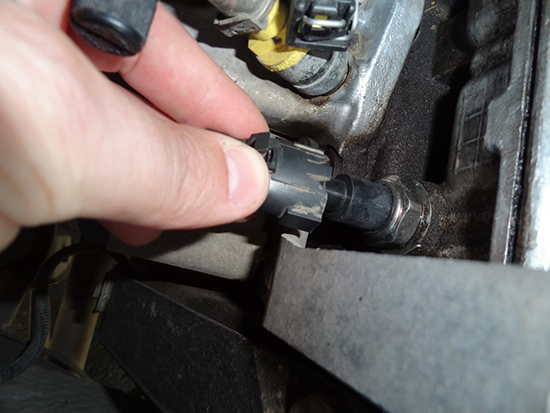

Отсоединение колодки провода от разъема датчика сигнализатора низкого давления масла Лада Гранта (ВАЗ 2190)

3. Накидным ключом на 21 мм (для 16-клапанных моделей – трещоточным ключом с удлинителем и головкой) выверните датчик из резьбового отверстия головки блока цилиндров.

Откручивание датчика сигнализатора низкого давления масла двигателя Лада Гранта (ВАЗ 2190)

4. Выньте датчик из посадочного места.

Снятый датчик сигнализатора низкого давления масла в двигателе Лада Гранта (ВАЗ 2190)

Примечание:

Соединение датчика с головкой блока цилиндров уплотнено кольцом из мягкого металла.

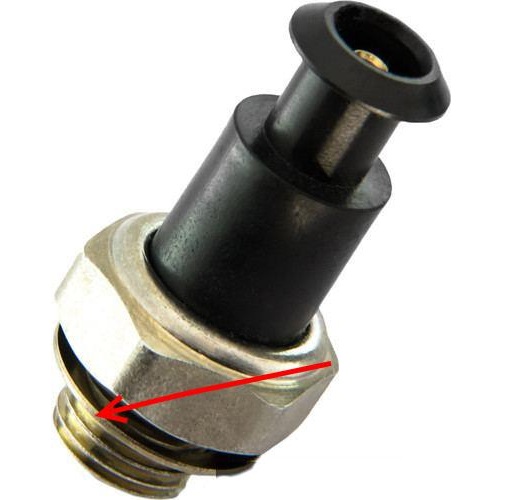

Размещение уплотнительного кольца датчика сигнализатора низкого давления масла двигателя Лада Гранта (ВАЗ 2190)

5. Для проверки давления в масляной магистрали двигателя вверните в резьбовое отверстие (резьба М14×1,5) головки блока цилиндров переходник, к которому подсоедините манометр.

Примечание:

Давление масла, прогретого до рабочей температуры двигателя, при его работе на холостом ходу должно быть не менее 0,5 бар.

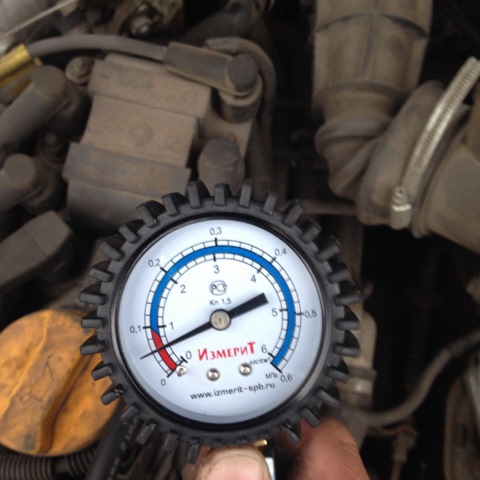

Измерение манометром давления масла на холостом ходу двигателя Лада Гранта (ВАЗ 2190)

6. Установите датчик сигнализатора недостаточного давления масла в обратной последовательности.

Установка датчика сигнализатора низкого давления масла на двигатель Лада Гранта (ВАЗ 2190)
