Замена ламп в блок-фаре Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Отвертка крестовая средняя

Детали и расходники:

• Лампа головного света Н4 - 2 шт.

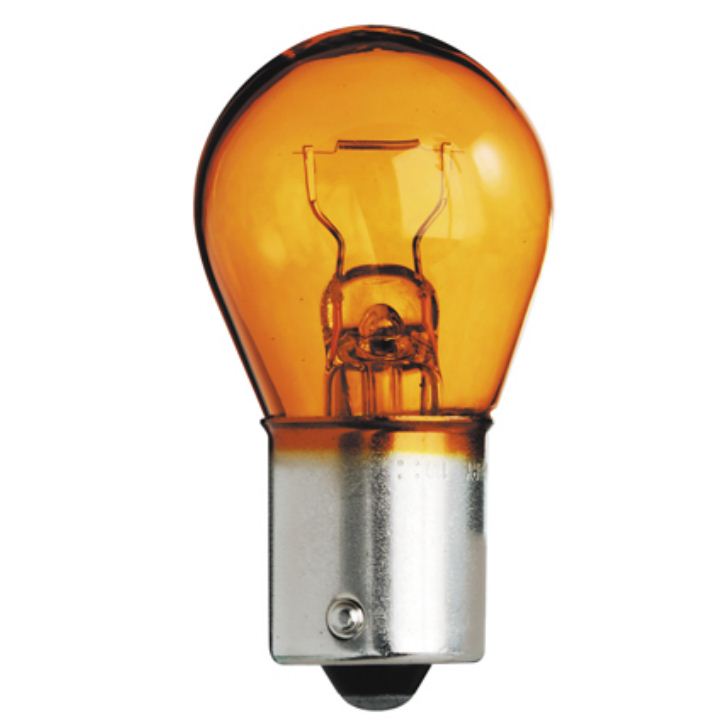

• Лампа указателя поворота PY21W - 2 шт.

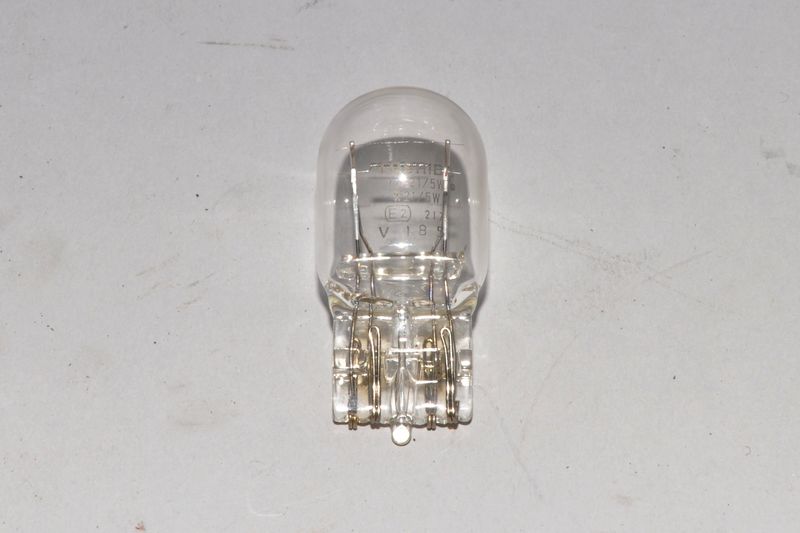

• Лампа габаритного света W21/5W - 2 шт.

Примечание:

Работы по замене ламп в правой и левой блок-фарах проводятся аналогично.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

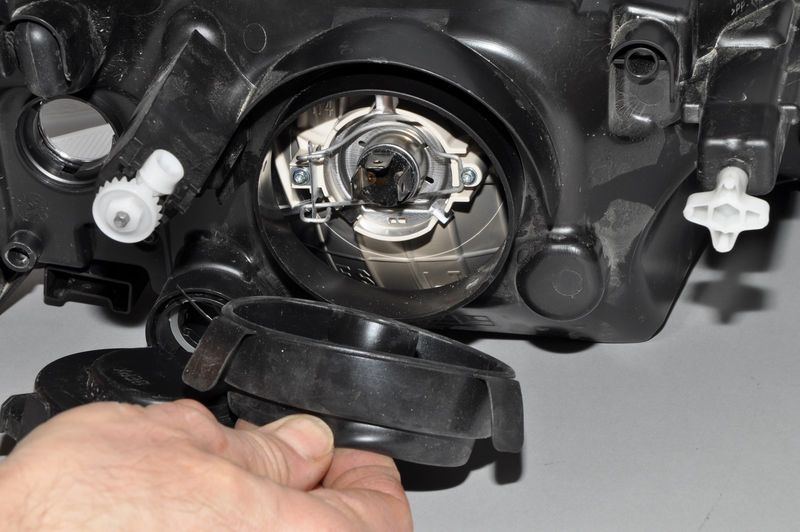

2. Для замены лампы головного света нажмите на фиксатор и снимите крышку с корпуса блок-фары.

3. Отсоедините колодку жгута проводов от выводов лампы.

4. Снимите резиновый чехол.

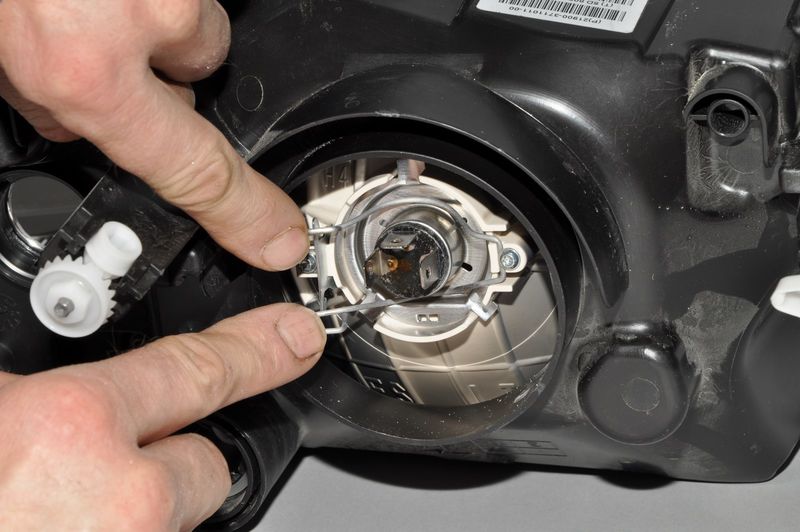

5. Нажав на концы пружинного фиксатора, выведите их из зацепления с крючками отражателя и отведите фиксатор от лампы.

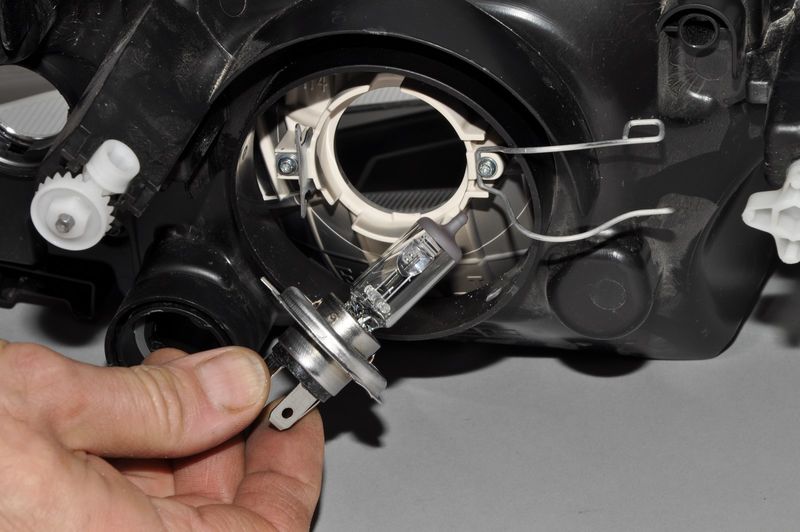

6. Достаньте лампу из корпуса блок-фары.

Примечание:

Лампа головного света – галогенная. Не следует касаться ее стеклянной колбы пальцами, так как следы от них приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

7. Установите новую лампу Н4 в обратной последовательности.

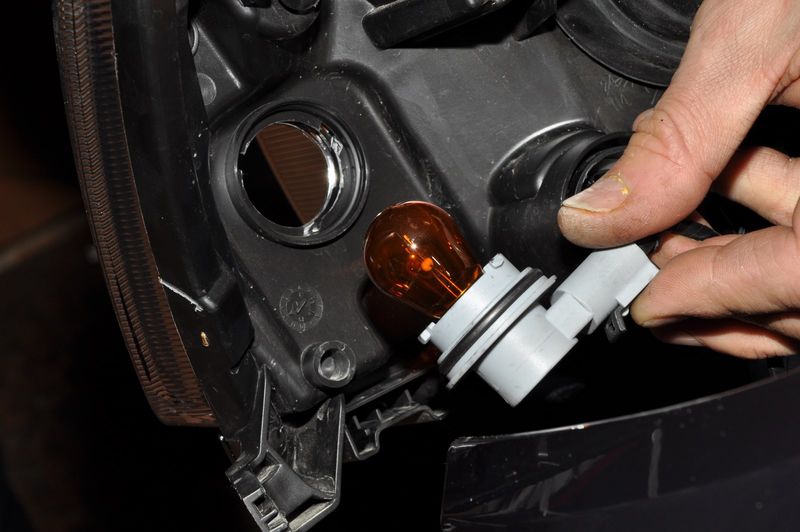

8. Для замены лампы указателя поворота, нажав на патрон и повернув его против часовой стрелки (в правой блок-фаре – по часовой стрелке), вынимаем патрон с лампой из корпуса блок-фары.

9. Нажав на лампу, поверните ее до упора против часовой стрелки и достаньте лампу из патрона.

10. Новую лампу PY21W установите в обратной последовательности.

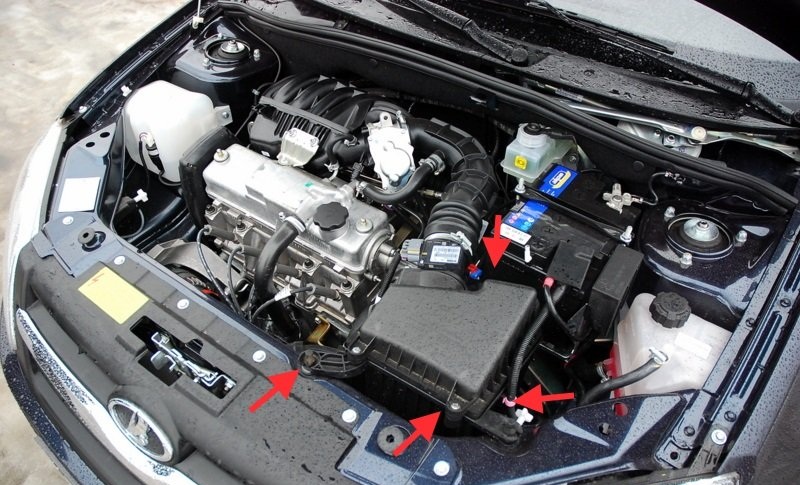

11. Для замены лампы дневного ходового огня и габаритного света отведите в сторону воздушный фильтр, открутив винты крепления корпуса фильтра и освободив жгут проводов с датчиком.

Примечание:

Для замены лампы в правой блок-фаре этого делать не нужно.

12. Повернув патрон лампы против часовой стрелки, выньте патрон с лампой из корпуса блок-фары.

13. Потянув лампу, выньте ее из патрона.

14. Установите новую лампу W21/5W в обратной последовательности.
