Снятие контроллера (ЭБУ) Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Удлинитель
  • Головка на 10 мм
  • Отвертка крестовая средняя

Примечание:

Контроллер снимайте для замены или при выполнении операций по ремонту автомобиля, связанных с возможностью нанесения вреда электронным компонентам контроллера (например, при сушке автомобиля в сушильной камере после окраски и т. д.).

1. Перед снятием контроллера отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. В салоне автомобиля под панелью приборов крестовой отверткой отверните саморез крепления обивки пола к правой боковине кузова (на фото показано со снятым бардачком).

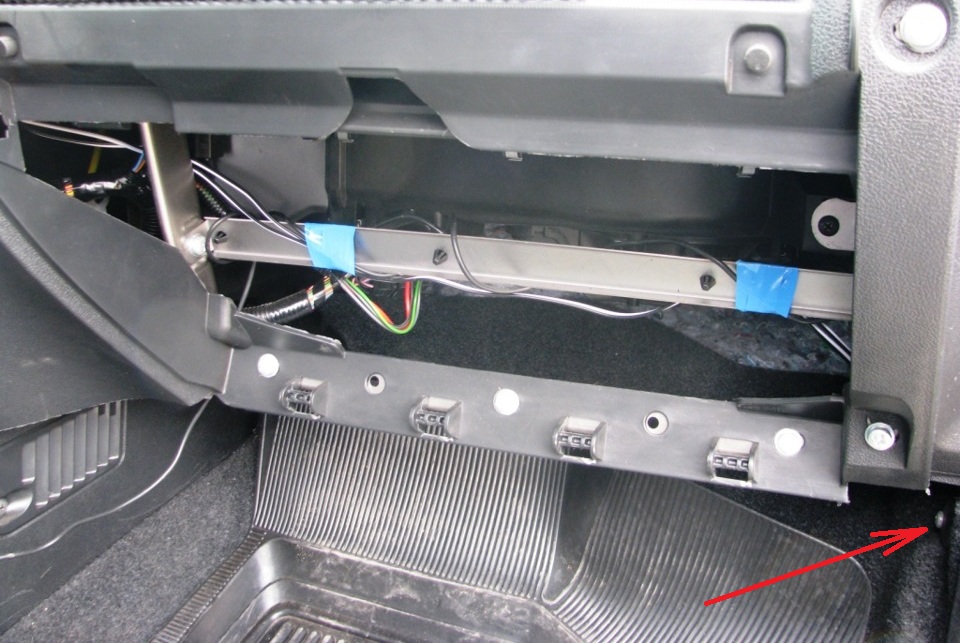

Размещение винта крепления обивки пола к правой боковине кузова Лада Гранта (ВАЗ 2190)

3. Чтобы добраться до контроллера, отведите в сторону обивку, отогните шумоизоляционное покрытие, закрывающее контроллер.

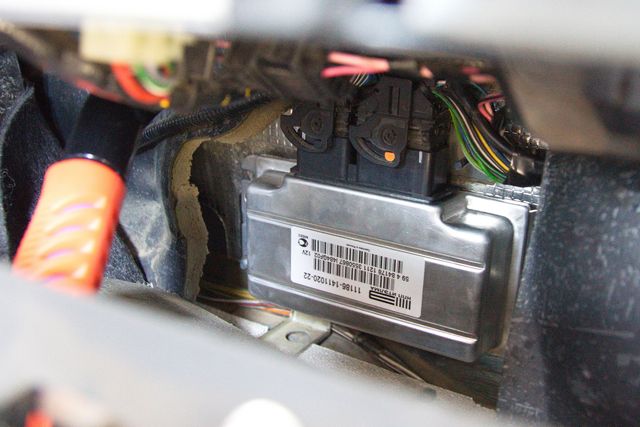

Размещение контроллера на моторном щите Лада Гранта (ВАЗ 2190)

4. Нажмите на фиксаторы скоб колодок жгута проводов и отсоедините колодки от разъема контроллера.

Размещение фиксаторов колодок жгутов проводов контроллера (ЭБУ) двигателя Лада Гранта (ВАЗ 2190)

5. Головкой на 10 мм отверните одну гайку слева (см. первое фото) и две гайки справа (см. второе фото) крепления контроллера к кузову.

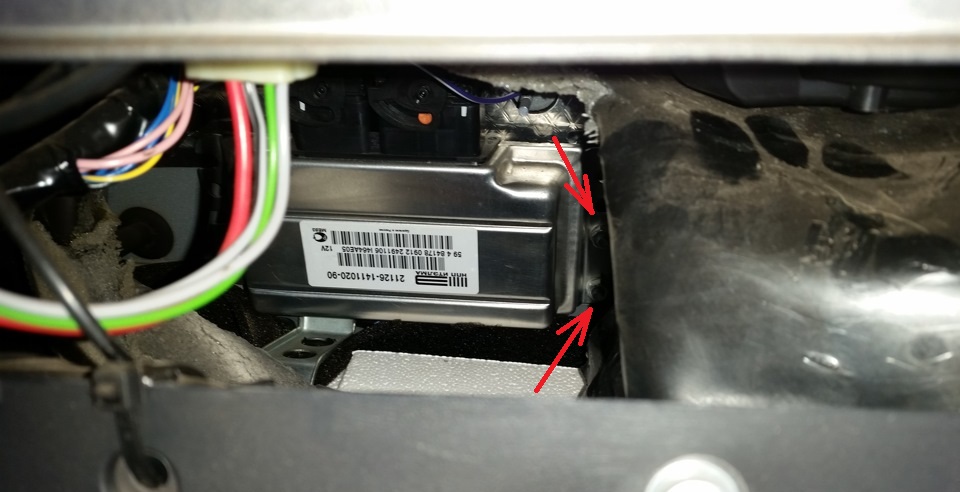

Размещение гайки левого крепления контроллера (ЭБУ) к моторному щиту Лада Гранта (ВАЗ 2190)

Размещение гаек правого крепления контроллера (ЭБУ) к моторному щиту Лада Гранта (ВАЗ 2190)

6. Снимите контроллер.

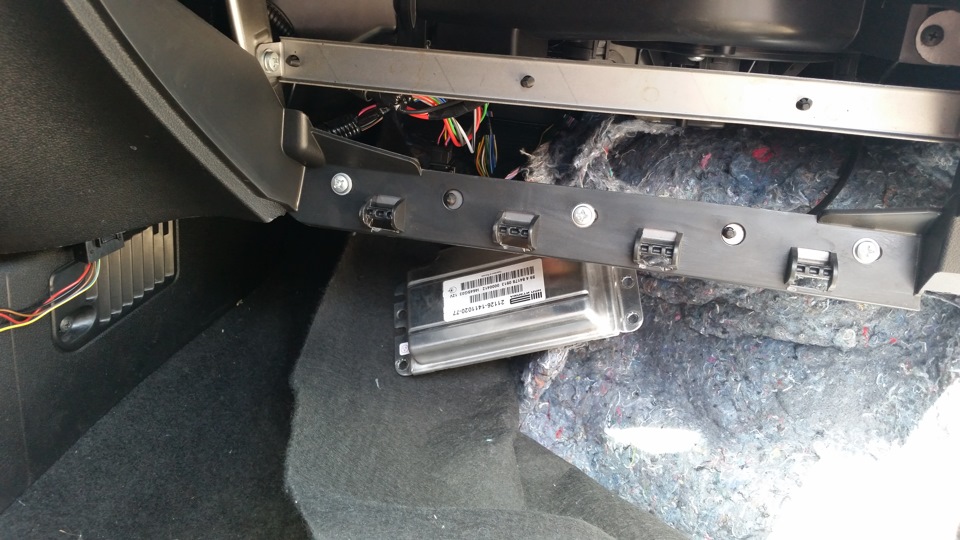

Снятие контроллера (ЭБУ) Лада Гранта (ВАЗ 2190)

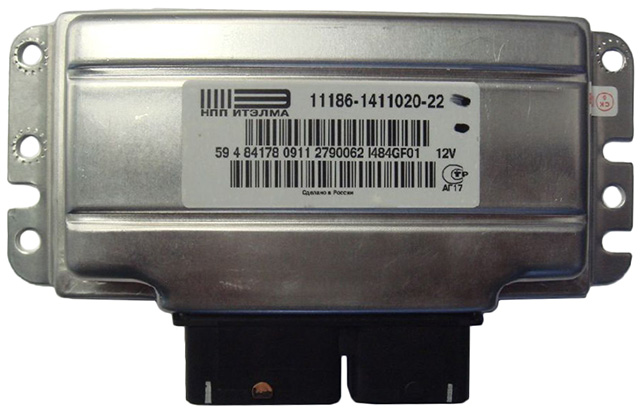

Снятый контроллер (ЭБУ) двигателя Лада Гранта (ВАЗ 2190)

7. Установите контроллер в обратной последовательности.

В статье не хватает:

  • Фото инструмента

Источник: carpedia.club
