Диагностика системы охлаждения двигателя Lada Granta

Инструменты:

• Узкогубцы
• Ключ трещоточный
• Головка на 8 мм

Детали и расходники:

• Охлаждающая жидкость
• Винтовые хомуты
• Армированная липкая лента

Примечание:

При эксплуатации автомобиля оценивать техническое состояние системы охлаждения можно по контрольной лампе перегрева двигателя и уровню жидкости в расширительном бачке.

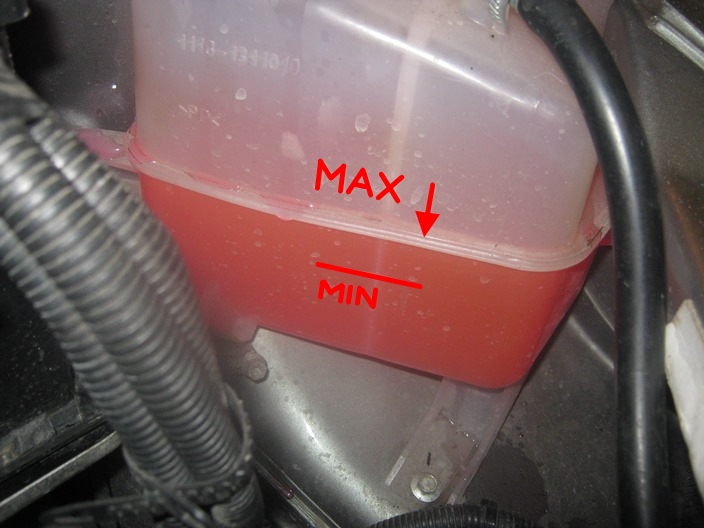

1. Проверьте уровень охлаждающей жидкости в расширительном бачке.

Примечание:

Уровень должен находиться на 25-30 мм выше метки MIN, выполненной на корпусе расширительного бачка. Если уровень жидкости находится на отметке MIN или ниже, долейте в бачок охлаждающую жидкость, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей).

Если приходится регулярно доливать охлаждающую жидкость, следует проверить герметичность (см. п.2) системы охлаждения.

Уровень охлаждающей жидкости следует проверять на холодном двигателе. Некоторое повышение или понижение уровня охлаждающей жидкости при нагреве и охлаждении двигателя неисправностью не является. Это связано с тепловым изменением объема жидкости.

2. Проверьте герметичность шлангов и соединений системы охлаждения. Осмотрите подкапотное пространство, и обратите внимание на состояние и герметичность:

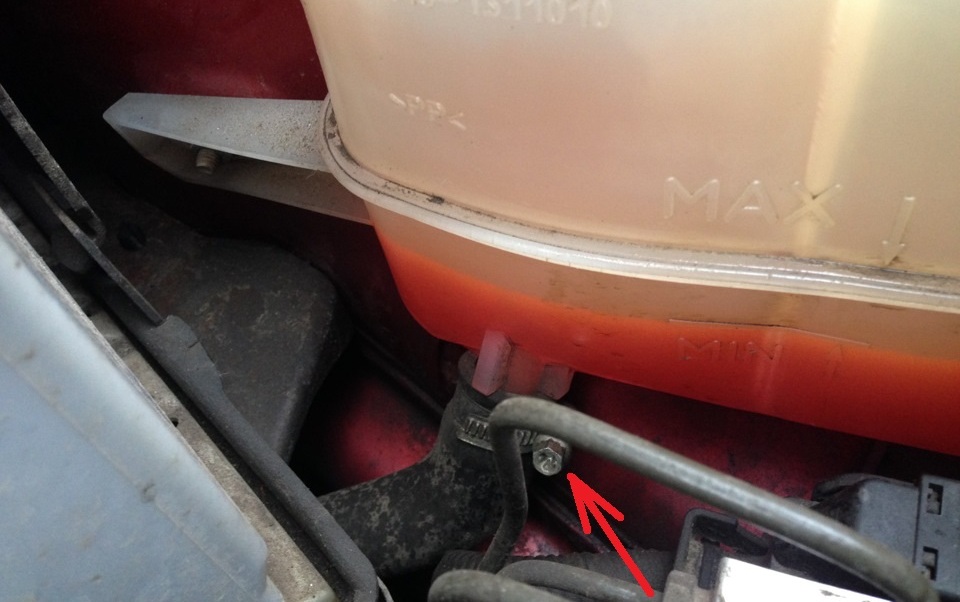

• шлангов расширительного бачка;

• пароотводящего шланга радиатора;

• подводящего шланга радиатора;

• отводящего шланга радиатора;

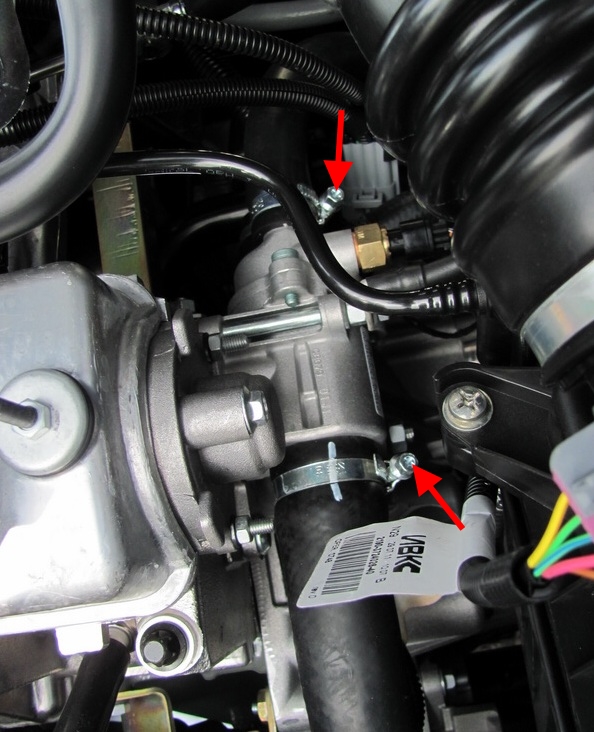

• соединения шлангов с корпусом термостата.

Примечание:

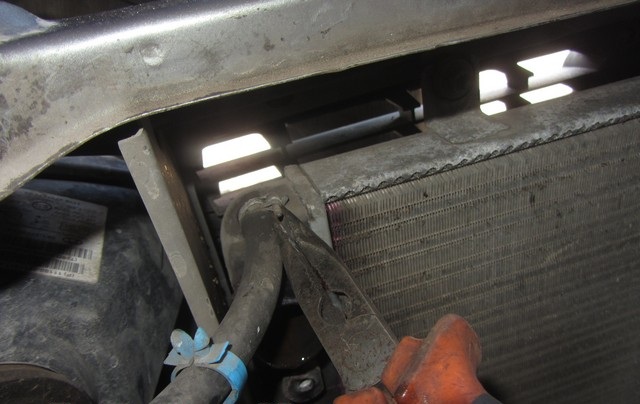

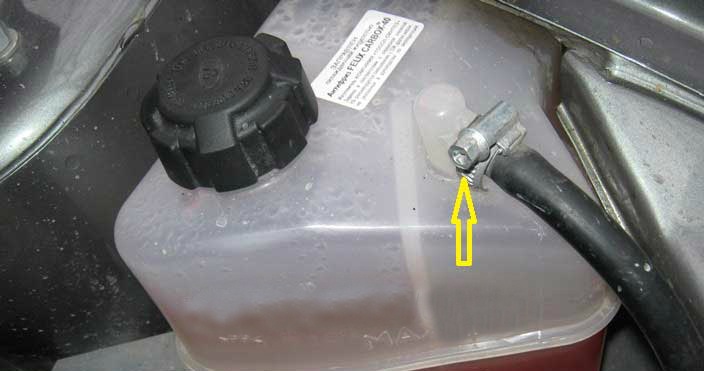

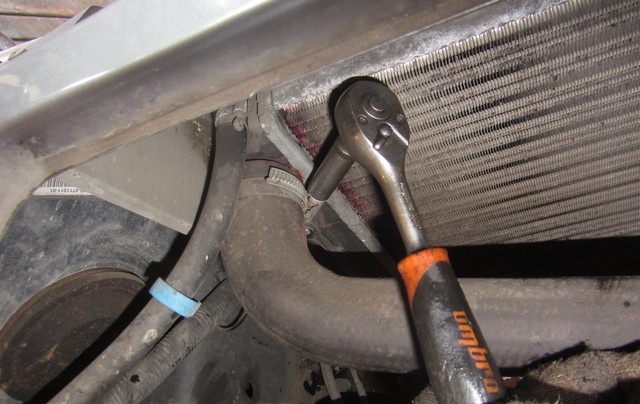

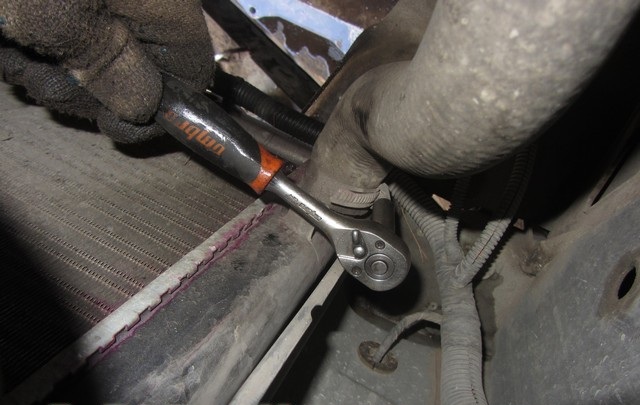

Подтекание охлаждающей жидкости из-под шлангов можно попытаться устранить, заменив пружинные хомуты винтовыми. При этом не перетяните хомуты, так как они могут порезать шланги.

Временно восстановить лопнувший шланг системы охлаждения можно с помощью липкой ленты (особенно подходит армированная липкая лента серебристого цвета).

3. Проверьте целостность элементов системы охлаждения двигателя.

1. Корпус расширительного бачка;
2. Радиатор двигателя;
3. Радиатор отопителя;
4. Корпус термостата;
5. Соединения насоса охлаждающей жидкости (помпы) и блока цилиндров.
6. Проверьте отсутствие подтекания жидкости из дренажного отверстия помпы (находится в нижней части насоса), свидетельствующее об износе его сальника.

4. Проверьте термостат. Запустите холодный двигатель. Температуру и циркуляцию охлаждающей жидкости по малому и большому кругу контролируйте на ощупь, по изменению температуры шлангов и патрубков системы охлаждения (на фото воздушный фильтр снят для наглядности).

Примечание:

Если система охлаждения двигателя исправна, то при температуре охлаждающей жидкости меньше 90°С, клапан термостата должен быть закрыт, а охлаждающая жидкость циркулировать по малому кругу. В результате этого нижний шланг радиатора и сам радиатор будет заметно холоднее корпуса термостата, по которому циркулирует горячая охлаждающая жидкость.

При достижении температуры охлаждающей жидкости около 90°С клапан термостата будет открываться и постепенно нарастающий поток горячей жидкости начнет поступать в радиатор. При этом сначала радиатор, а затем его нижний шланг начнут нагреваться.

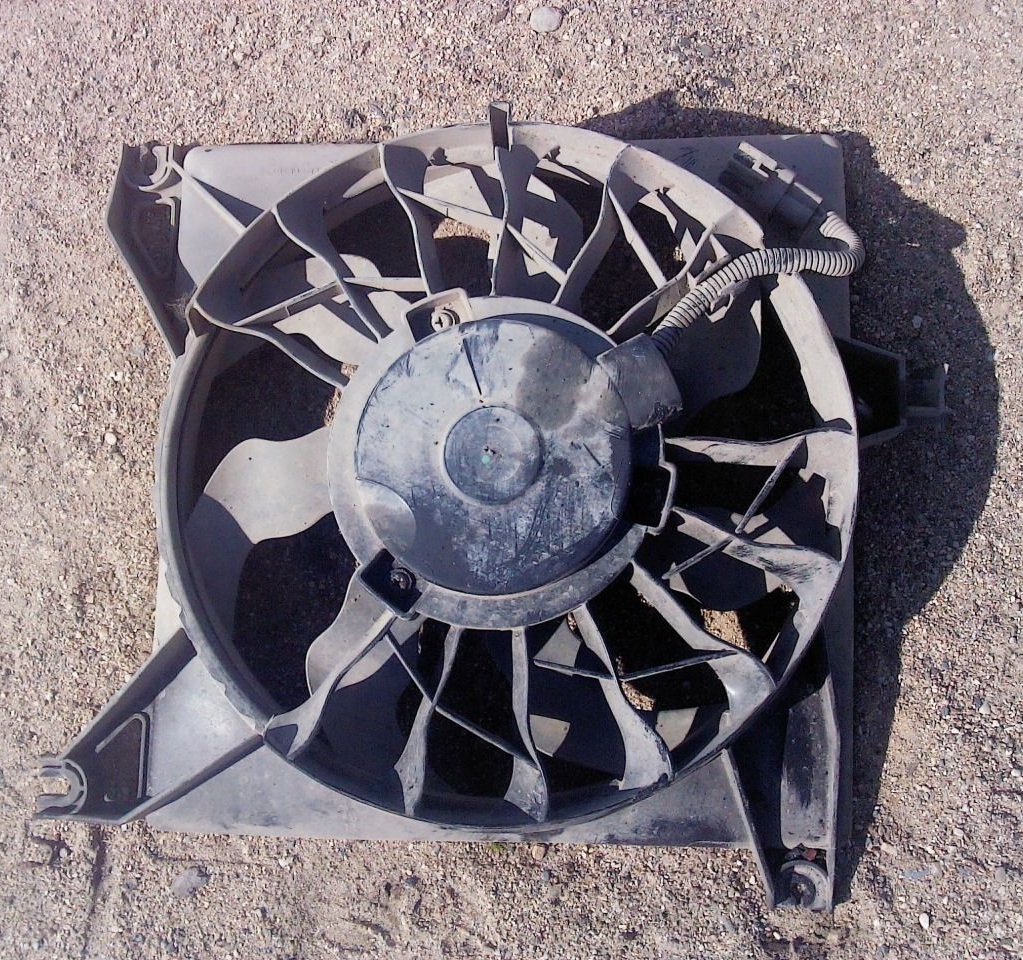

5. Проверьте электровентилятор радиатора системы охлаждения двигателя. Оставьте двигатель работать до срабатывания электровентилятора радиатора двигателя. При повышении температуры охлаждающей жидкости до определенного значения электровентилятор должен включиться, а после понижения температуры –автоматически выключиться.
Если электровентилятор вовремя не включился и жидкость закипела, необходимо проверить исправность электродвигателя вентилятора или исправность системы управления двигателем.

В статье не хватает:

• Фото деталей и расходников
