Расположение основных узлов и агрегатов Lada Granta

Примечания:

Для лучшего понимания размещения и функциональной зависимости основных деталей и узлов автомобиля Lada Granta, приведены фото с описанием обозначенных деталей.

Расположение узлов и агрегатов в моторном отсеке:

1 – бачок омывателя ветрового стекла;

2 – крышки привода ГРМ;

3 – крышка головки блока цилиндров;

4 – крышка маслозаливной горловины двигателя;

5 – бачок гидропривода тормозной системы;

6* – указатель уровня масла в коробке передач;

7 – аккумуляторная батарея;

8 – блок предохранителей;

9 – расширительный бачок системы охлаждения;

10 – воздушный фильтр;

11 – свечи зажигания;

12 – указатель уровня масла в двигателе (измерительный щуп);

13 – ремень привода генератора.

Примечание:

* – элемент на фото не виден.

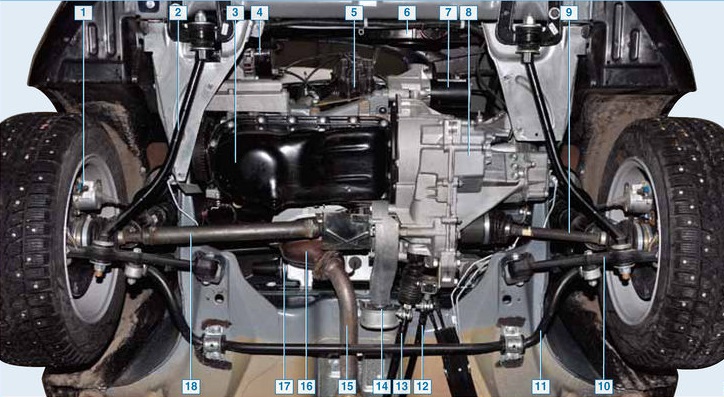

Вид снизу на переднюю часть автомобиля (защита силового агрегата для наглядности снята):

1 – тормозной механизм переднего колеса;

2 – растяжка передней подвески;

3 – поддон картера двигателя;

4 – генератор;

5 – катушка зажигания;

6 – вентилятор системы охлаждения;

7 – стартер;

8 – коробка передач;

9 – привод левого колеса;

10 – рычаг передней подвески;

11 – штанга стабилизатора поперечной устойчивости;

12 – реактивная тяга коробки передач;

13 – тяга привода управления коробкой передач;

14 – задняя опора силового агрегата;

15 – труба дополнительного глушителя с металлокомпенсатором;

16 – катколлектор;

17 – механизм рулевого управления;

18 – привод правого колеса.

Вид снизу на заднюю часть автомобиля:

1 – реактивная тяга коробки передач;

2 – тяга привода управления коробкой передач;

3 – металлокомпенсатор;

4 – дополнительный глушитель;

5 – топливный фильтр;

6 – топливный бак;

7 – регулятор давления в гидроприводе тормозных механизмов задних колес;

8 – трос стояночного тормоза;

9 – балка задней подвески;

10 – основной глушитель;

11 – ниша для запасного колеса.
