Инструменты:
- Гаечный ключ накидной прямой на 17 мм
- Вороток под торцевую насадку
- Удлинитель под торцевую насадку на вороток
- Насадка на вороток на 8 мм
- Насадка на вороток на 10 мм
- Высокая насадка на вороток на 13 мм
- Насадка на вороток на 17 мм
- Насадка на вороток на 19 мм
- Насадка на вороток на 30 мм
- Насадка на вороток Torx E12
- Отвертка плоская большая или монтажная лопатка
- Молоток большой
- Кернер
- Воронка
- Шланг
- Емкость технологическая
- Щетка металлическая
- Домкрат или канавный подъемник
- Подставка
- Регулируемый упор
- Балонный ключ
Детали и расходники:
- Правый привод переднего колеса (при необходимости замены)
- Пыльник наружного шарнира привода (при необходимости замены)
- Пыльник внутреннего шарнира привода (при необходимости замены)
- Стопорное кольцо хвостовика внутреннего шарнира
- Деревянный брусок
- Консистентная смазка
- Ветошь
Примечания:
Приводы передних колес (ШРУСЫ) часто продаются в комплекте с пыльниками и стопорным кольцом.
Работу проводите на смотровой канаве или эстакаде.
Работу проводите для замены наружных и внутренних шарниров приводов колес, их грязезащитных чехлов, сальников приводов, а также при демонтаже коробки передач или силового агрегата.
1. Снимите средний грязезащитный щиток моторного отсека.
2. Слейте масло из коробки передач.
3. Поднимите переднюю часть автомобиля с правой стороны и снимите колесо.
4. Отверните гайку подшипника ступицы правого переднего колеса.
5. Отверните два винта крепления шаровой опоры к поворотному кулаку.
Примечание:
Поверните рулевое колесо в крайнее левое положение для того, чтобы выход рулевой тяги имел максимальное значение. Это позволит вывести хвостовик корпуса наружного шарнира из ступицы колеса, не отсоединяя наконечник рулевой тяги от поворотного кулака.

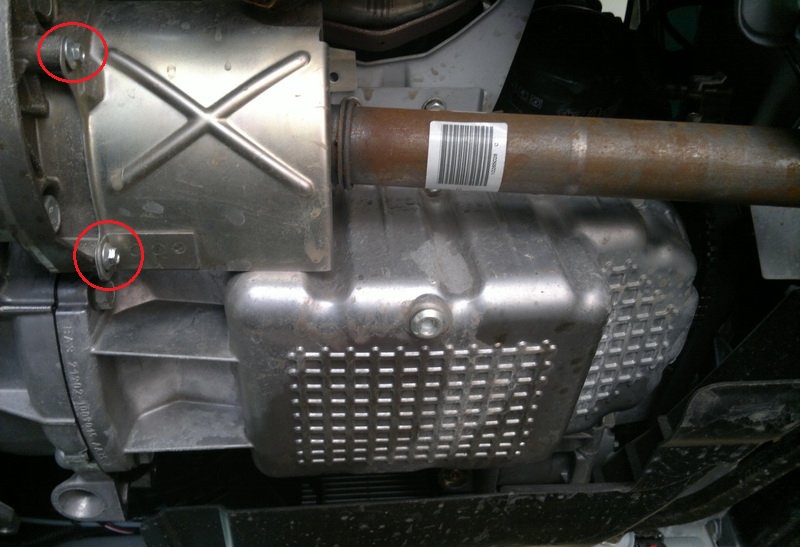

6. Ключом или головкой на 10 мм отверните гайку и два болта крепления теплозащитного экрана защитного чехла внутреннего ШРУСа к кронштейну задней опоры силового агрегата и снимите экран.

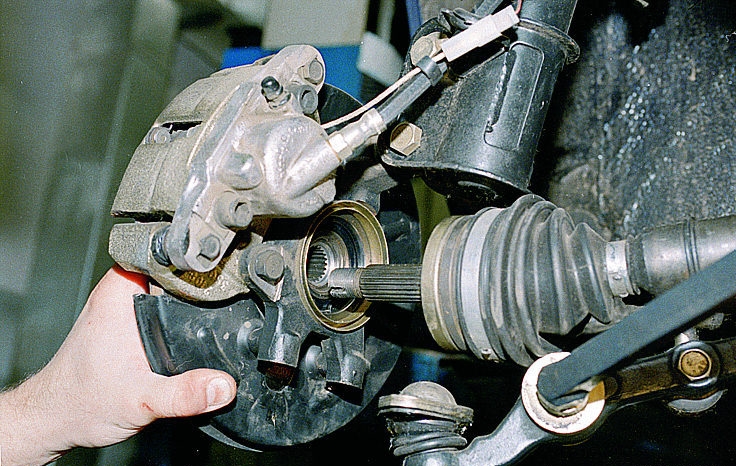

7. Отведите поворотный кулак с амортизаторной стойкой в сторону и выведите шлицевой хвостовик корпуса наружного шарнира из ступицы колеса.

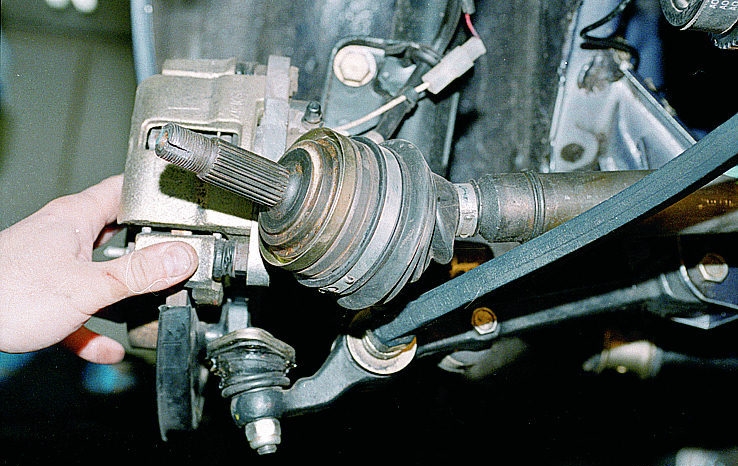

8. Расположите привод на растяжке.

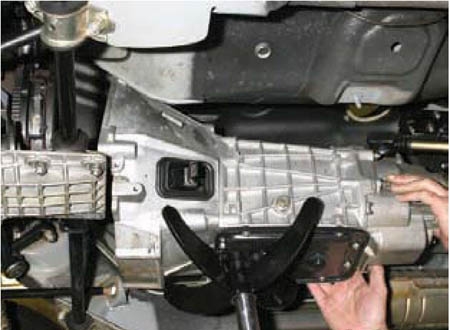

9. Установите регулируемый упор под картер коробки передач, подложив под картер деревянный брусок.

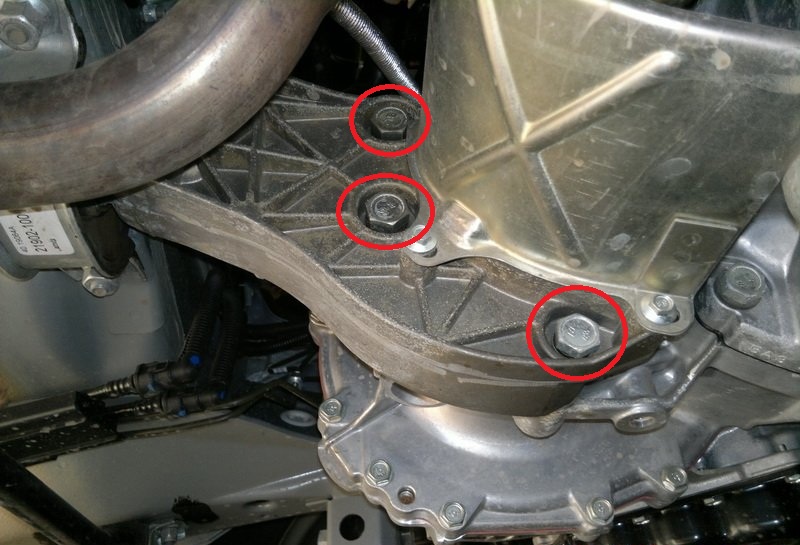

10. Головкой на 19 мм отверните три болты крепления кронштейна задней опоры силового агрегата к картеру сцепления.

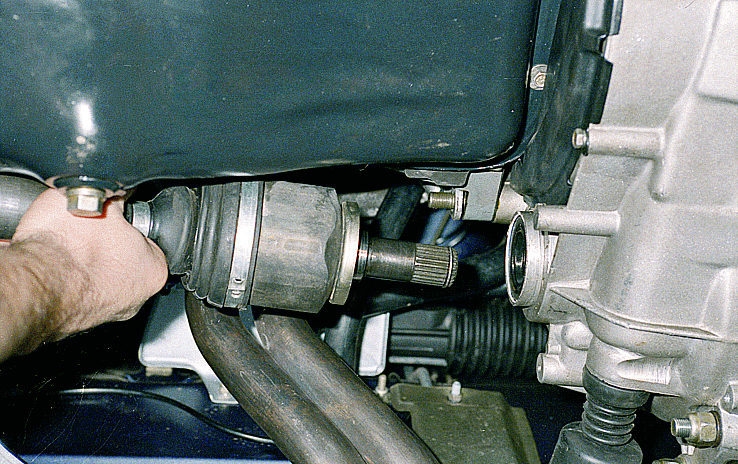

11. Отожмите кронштейн задней опоры силового агрегата вниз, вставьте монтажную лопатку или большую отвертку между корпусом внутреннего шарнира привода и картером сцепления и вытолкните хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.
Примечание:
Не повредите при этом защитное кольцо сальника привода, расположенное на корпусе внутреннего шарнира.

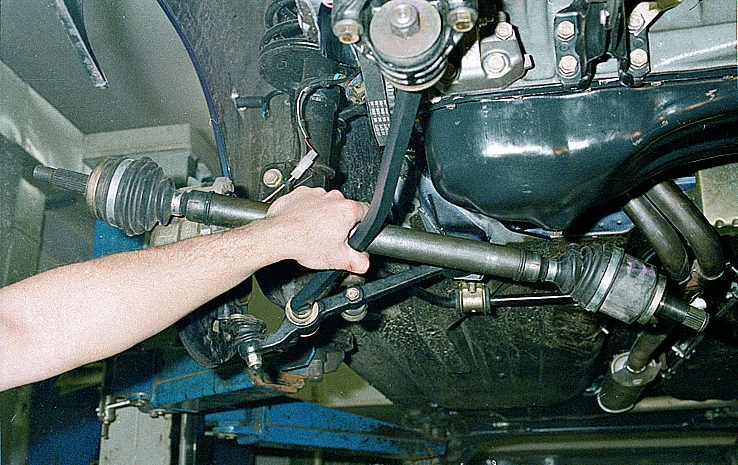

12. Снимите правый привод, стараясь не повредить при этом сальник.
Примечание:
При снятии обоих приводов необходимо после демонтажа первого вставить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, диаметром 20 мм и длиной 150 мм. В противном случае шестерни приводов дифференциала могут сместиться и приводы невозможно будет установить.

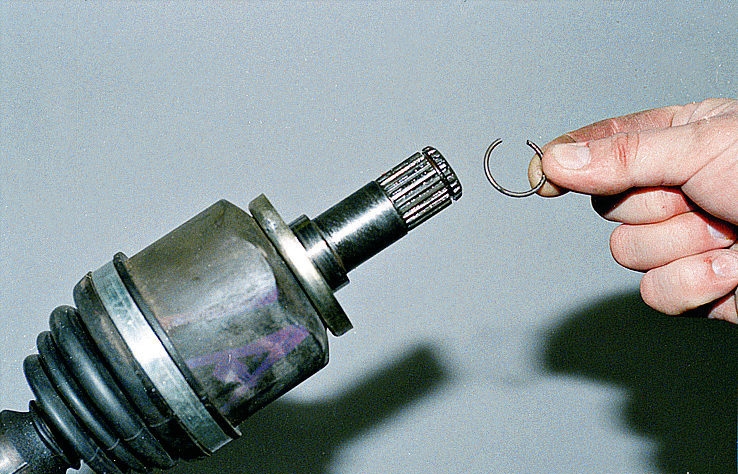

13. Перед установкой привода подденьте отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.
14. Снимите стопорное кольцо.
15. Установите в проточку хвостовика корпуса внутреннего шарнира новое кольцо. Повторное использование стопорных колец не допускается.
16. Перед установкой привода отцентрируйте стопорное кольцо в проточке хвостовика используя консистентную смазку.
17. Введите шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, установите шайбу и заверните (не затягивая) гайку подшипника ступицы.
18. Введите хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совместите шлицы хвостовика со шлицами шестерни привода.
19. Отведя вниз рычаг подвески, резким движением стойки с поворотным кулаком в сторону коробки передач, установите привод на место.
20. Потянув за корпус внутреннего шарнира на себя или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне привода.
21. Дальнейшую сборку проводите в обратной последовательности.
