Инструменты:
- Вороток под торцевую насадку
- Насадка на вороток на 8 мм
- Насадка на вороток на 10 мм
- Гаечный ключ накидной прямой на 17 мм
- Гаечный ключ накидной прямой на 22 мм
- Щетка металлическая
- Лейка
- Шланг
- Емкость техническая
- Мультиметр или омметр
Детали и расходники:
- Ветошь
- Выключатель света заднего хода (при необходимости)
- Масло трансмиссионное (при необходимости)
- Провод
Примечания:
Снимайте выключатель для проверки и для замены при выходе выключателя из строя.
Если лампа света заднего хода не горит, в первую очередь следует проверить, не перегорела ли лампа.
Работу проводите на смотровой канаве или эстакаде.
1. Снимите средний грязезащитный щиток моторного отсека, как это описано здесь.
2. Снизу автомобиля очистите от грязи выключатель света заднего хода и часть картера коробки передач вокруг выключателя.
3. Отсоедините колодку проводов от выключателя.
4. Включив зажигание, отрезком провода замкните контакты колодки проводов выключателя.
Примечание:
Если лампа света заднего хода не загорелась, следует проверить электрическую цепь. В противном случае необходимо заменить выключатель новым.
5. Перед отворачиванием выключателя слейте масло из коробки передач.

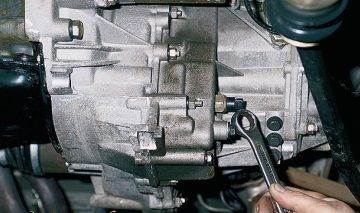

6. Накидным ключом на 22 мм отверните выключатель света заднего хода.
7. Выньте выключатель из отверстия в картере коробки передач.
Примечание:

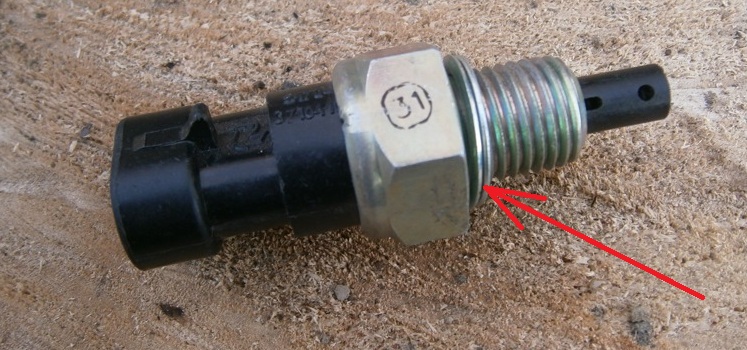

Для уплотнения соединения выключателя с картером коробки передач на резьбовой части выключателя установлено металлическое кольцо.
8. Для проверки выключателя подсоедините к выводам выключателя щупы тестера (в режиме омметра).
Примечание:
У исправного выключателя при свободном состоянии его штока тестер должен зафиксировать «бесконечность», а при «утопленном» штоке (контакты выключателя замкнуты) – наличие цепи.
9. Установите выключатель света заднего хода в обратной последовательности.
10. Залейте масло в коробку передач и доведите уровень до нормы.
