Замена электромагнита муфты компрессора кондиционера Лада Гранта ВАЗ 2190

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка крестовая средняя
  • Мультиметр

Детали и расходники:

  • Электромагнит муфты
  • Хладагент

1. Снимите компрессор, как описано здесь.

Болты крепления компрессора кондиционера Лада Гранта

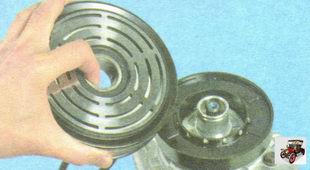

2. Снимите шкив привода, подробнее здесь.

Снятие шкива привода компрессора кондиционера Лада Гранта

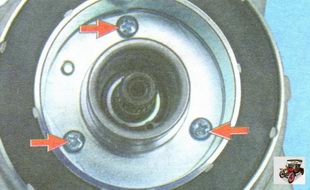

3. Выверните три винта крепления электромагнита муфты компрессора к передней крышке.

Винты крепления электромагнита компрессора кондиционера Лада Гранта

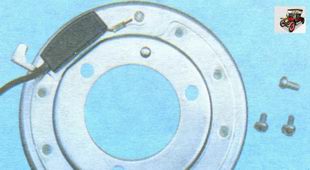

4. Снимите магнит с посадочного пояска передней крышки компрессора кондиционера.

Электромагнит компрессора кондиционера Лада Гранта

5. Омметром проверьте электрическое сопротивление обмотки катушки электромагнита и отсутствие замыкания на корпус. Сопротивление исправной катушки должно быть в пределах 3,6-3,8 Ом.

6. Сборку электромагнита муфты компрессора проводите в обратной последовательности. Установите катушку электромагнита на компрессор кондиционера и вверните винты крепления.

7. Установите шкив привода кондиционера. При запрессовке прилагайте усилие только к внутренней обойме подшипника кондиционера.

Предупреждение:

После установки проверьте вращение шкива привода кондиционера. Он должен вращаться равномерно, бесшумно, без заеданий. Не должно быть задевания за корпус электромагнита. Если при проверке обнаружится касание шкива о магнит, его необходимо устранить.

8. Установите прижимную пластину, проверьте и при необходимости отрегулируйте зазор.

9. Установите компрессор кондиционера и остальные детали в порядке, обратном снятию.

10. Заправьте кондиционер и систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
